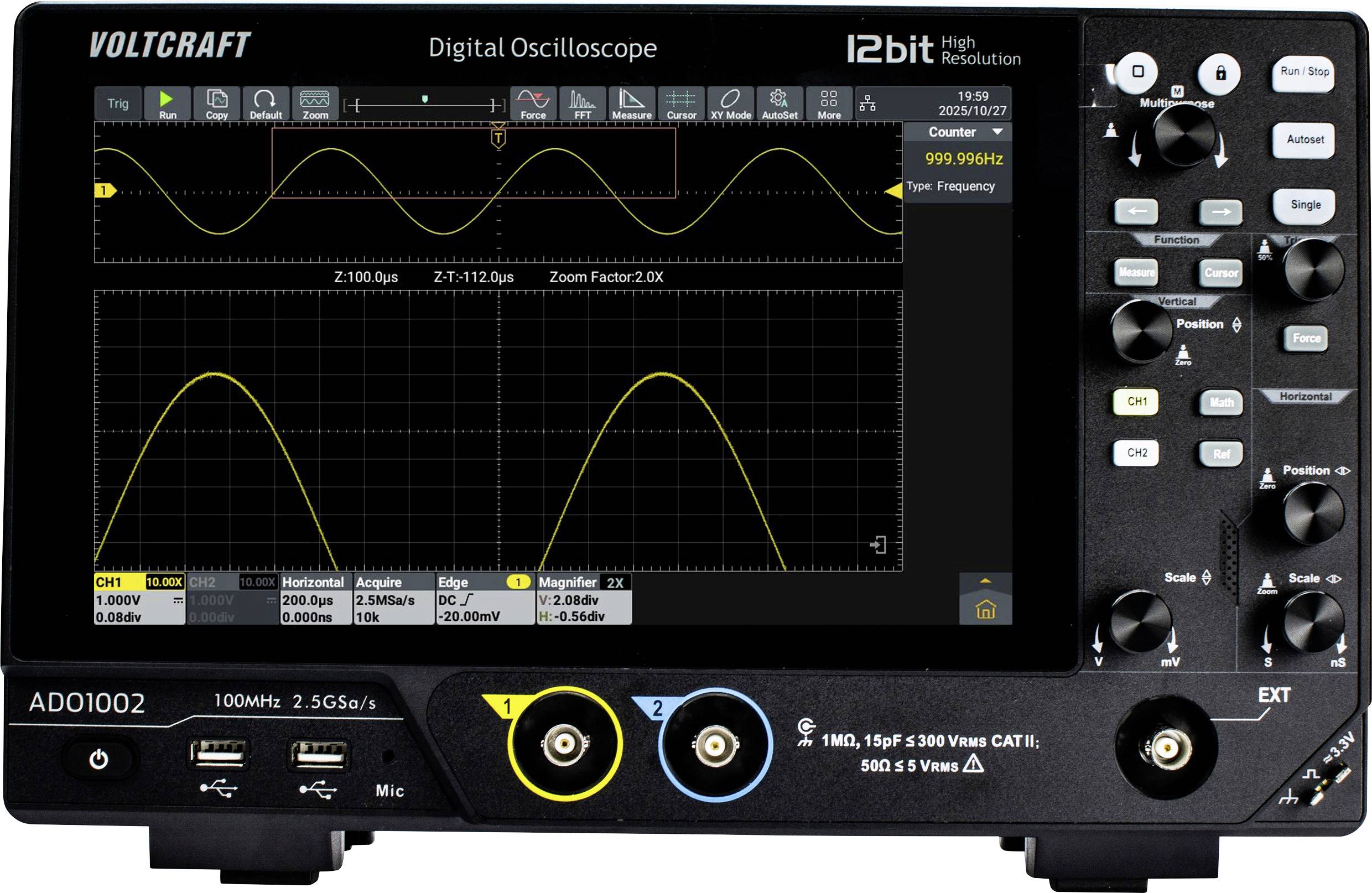

Digitalni osciloskop, ki prikazuje dva sinusna valova. Zaslon prikazuje podatke valovnih oblik, z upravljalniki in priključki na desni in spodnji strani.

Črn kabelski modem, postavljen pokončno, prikazuje njegov stranski pogled z prezračevalnimi režami in koaksialnim kabelskim priključkom na sredini.

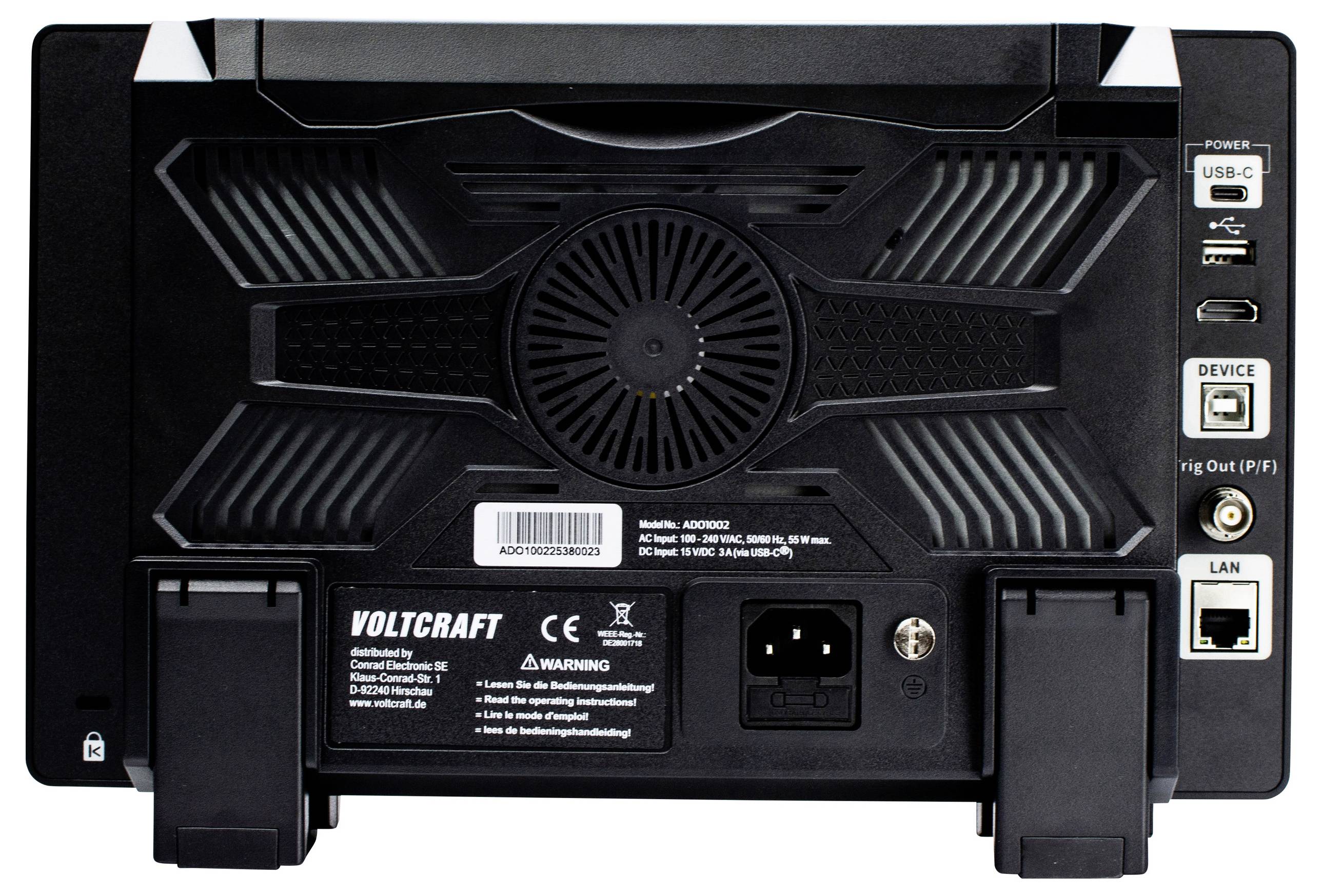

Pogled zadnje strani naprave Voltcraft, ki prikazuje vrata in možnosti povezljivosti, vključno z USB-C, LAN in priključkom za napajanje, z nameščenim stojalcem.

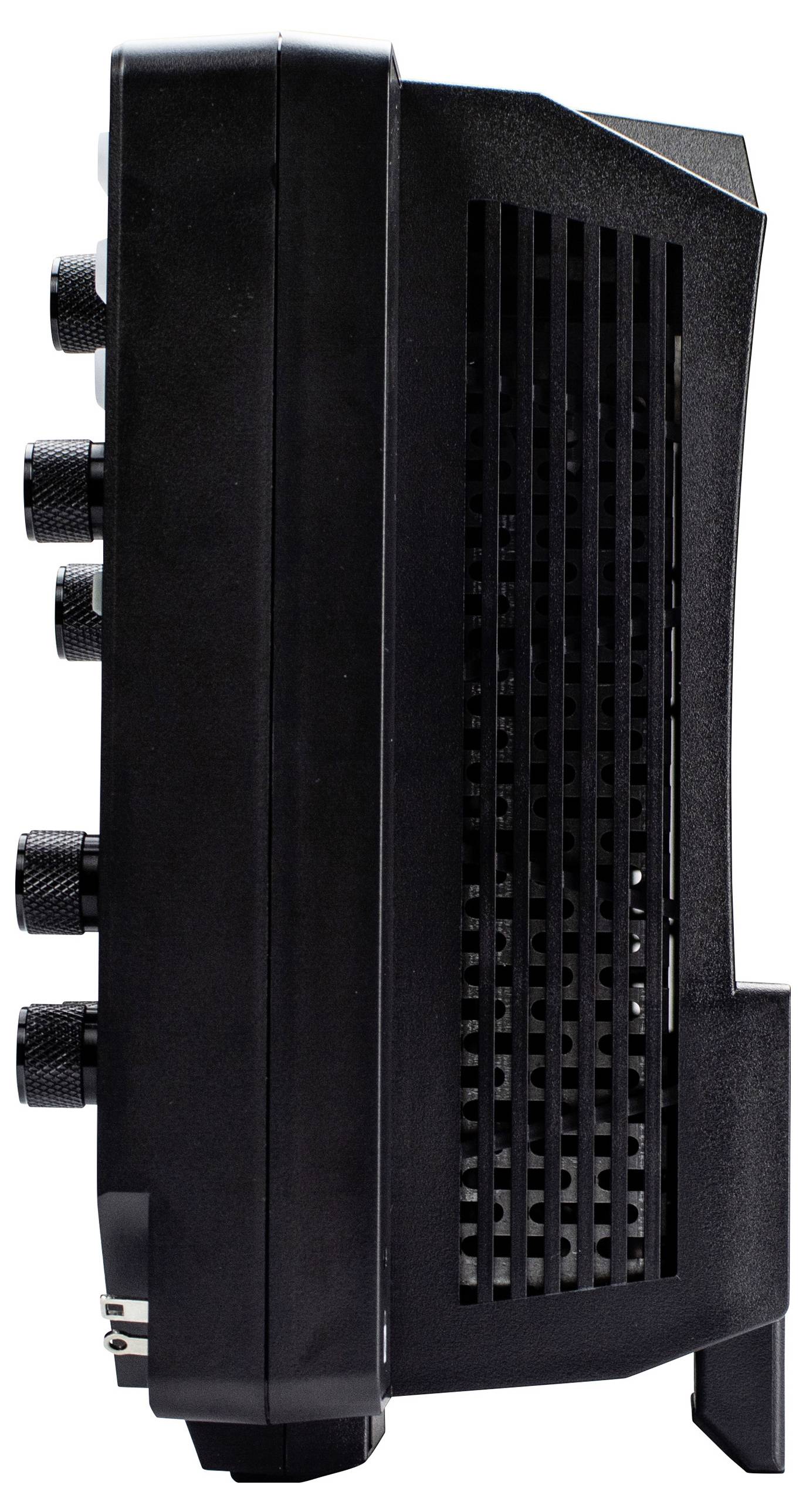

Črna elektronska naprava z več gumbi na strani in prezračevalno odprtino spredaj, prikazana iz stranskega kota.

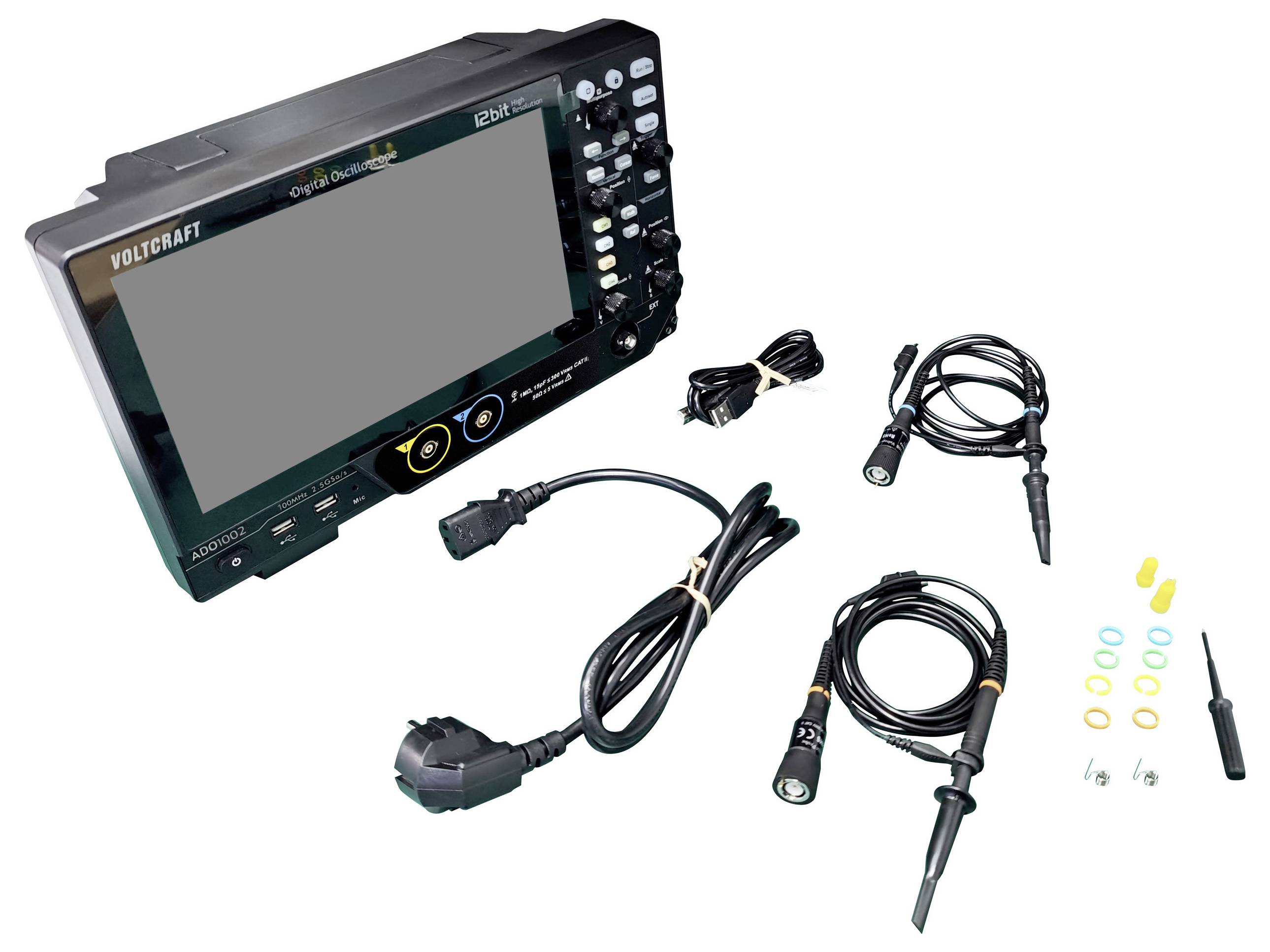

'Osciloskop s sondami in kabli, razporejenimi okoli njega, ki se uporablja za merjenje in analizo elektronskih signalov.'

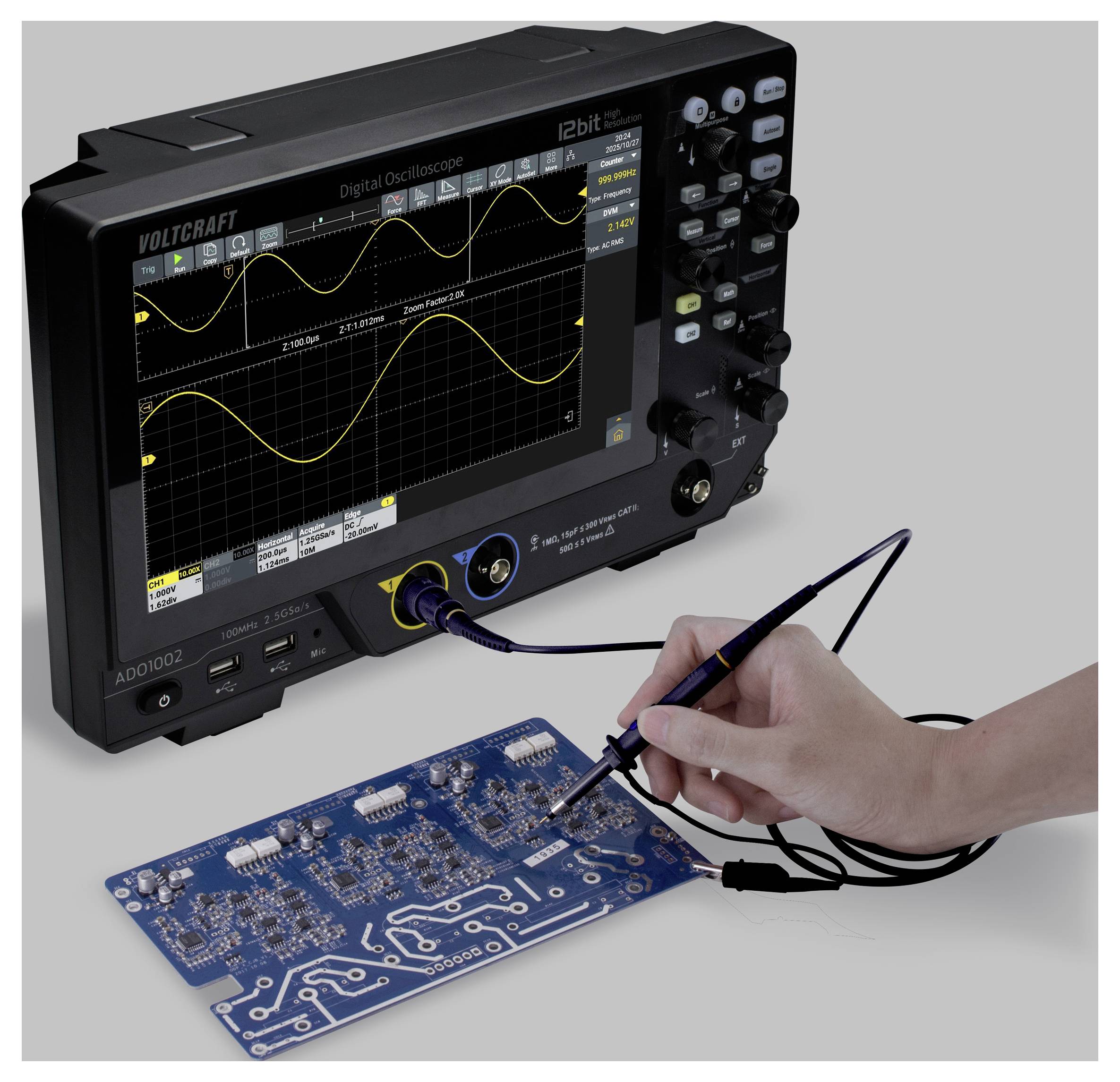

Oseba uporablja digitalni osciloskop za testiranje modre tiskanega vezja s testno sondo ter spremlja valovno obliko na zaslonu naprave.

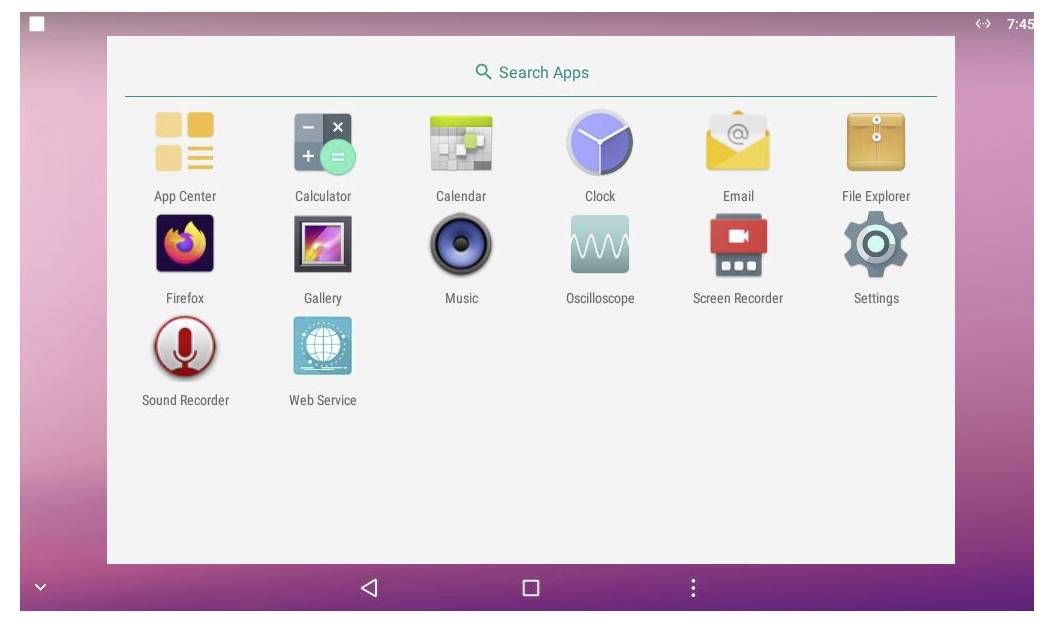

Zaslon tablice, ki prikazuje mrežo ikon aplikacij, vključno z Kalkulatorjem, Koledarjem, Uro, E-pošto in Nastavitvami, z vrstico 'Išči aplikacije' zgoraj.

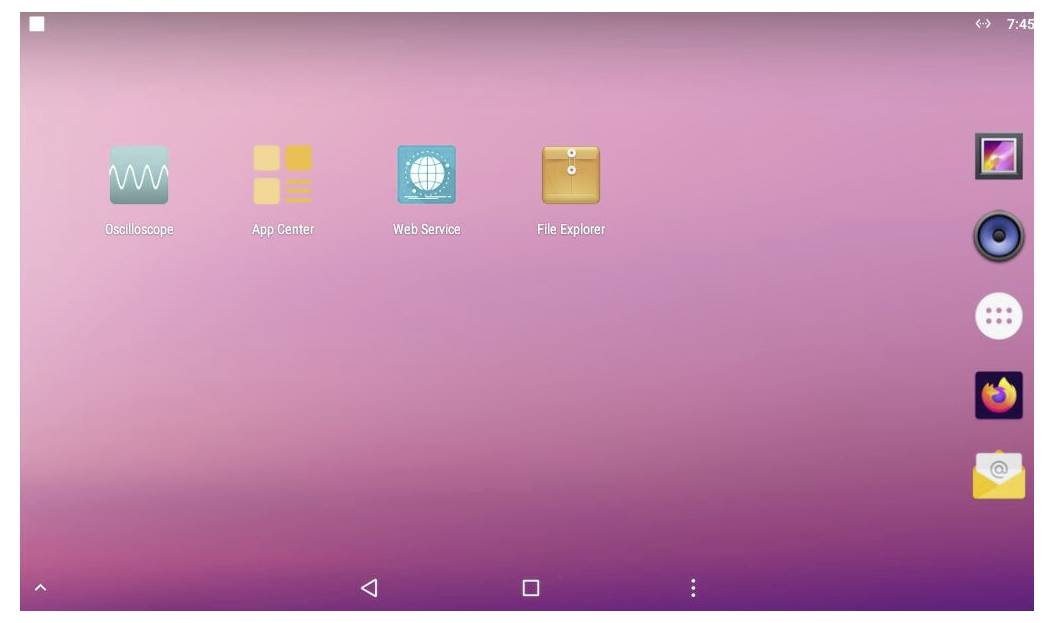

Domač zaslon tablice z ikonami za DeskScope, App Center, Spletne storitve in Raziskovalec datotek na roza ozadju.

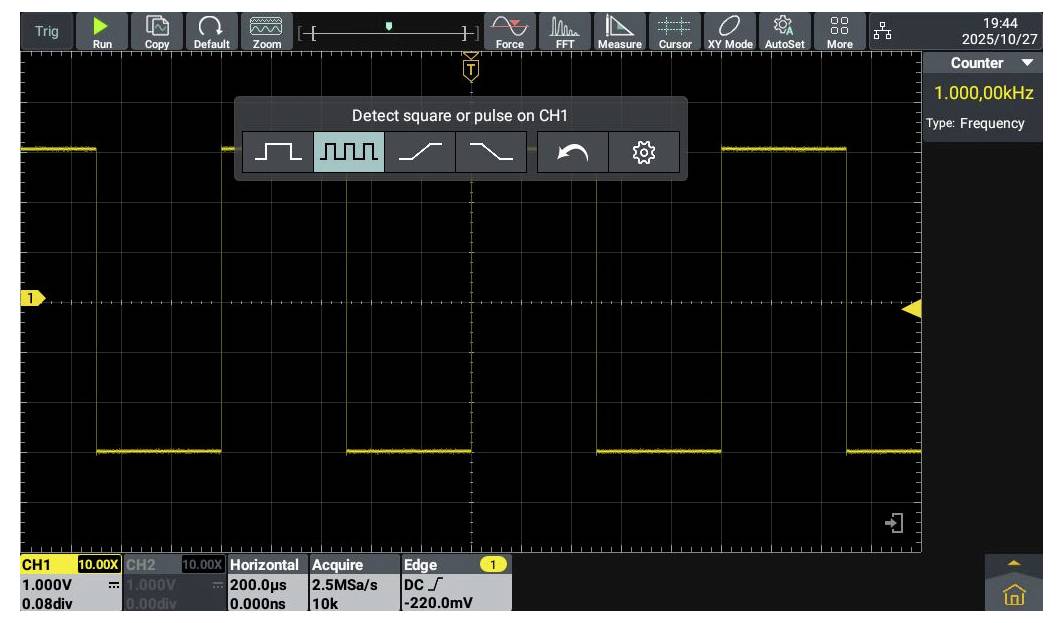

Zaslon osciloskopa prikazuje valovno obliko, ki nakazuje frekvenco 1.000 kHz. Meni z orodji predlaga zaznavanje kvadratnih ali impulznih valovnih oblik.

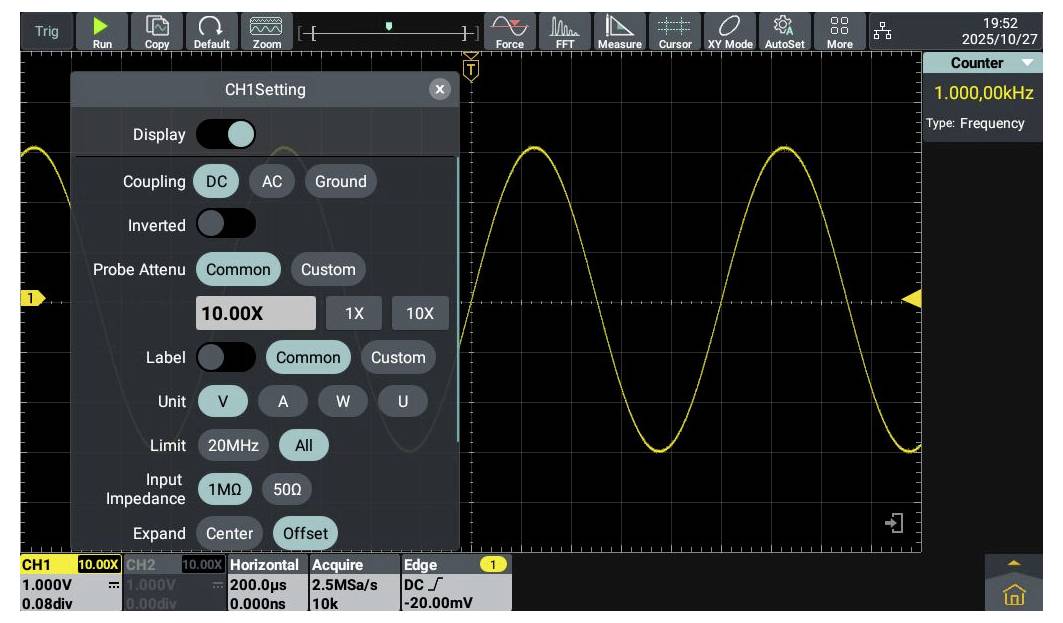

Na plošči 'CH1 Nastavitve' osciloskopa so prikazani signalni valovi in frekvenca. Nastavitve vključujejo sklopitev (DC, AC), oznako (Skupno, Poljubno) in enote (V, A, W). Frekvenca znaša 1.000,00 kHz.

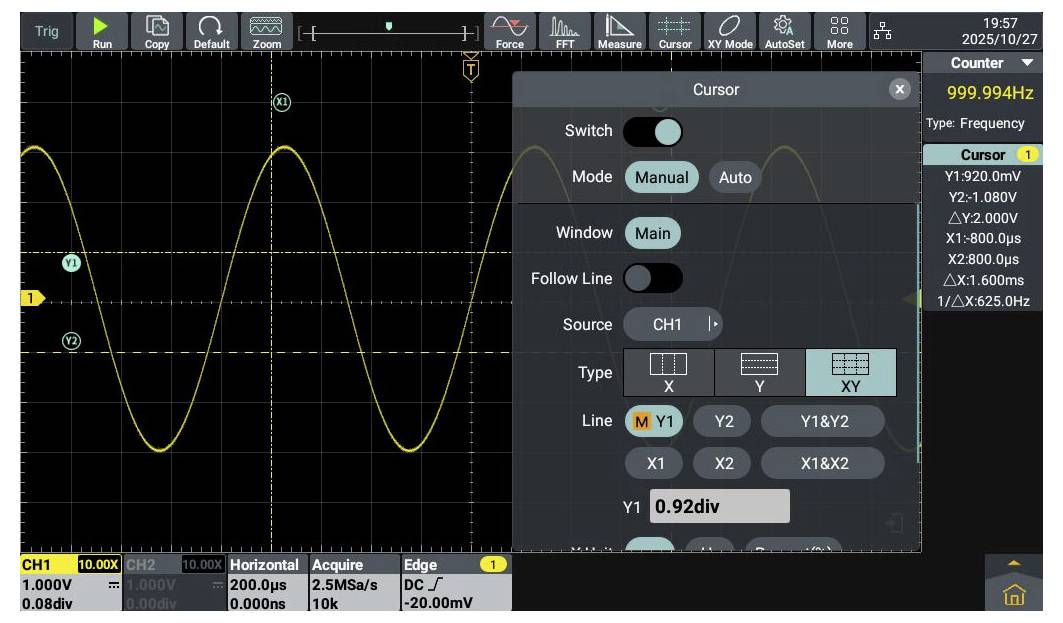

Grafični osciloskopski prikaz, ki prikazuje sinusni val pri 999,994 Hz. Kontrolna plošča na desni strani omogoča nastavitve načina, vira in položaja kazalca.

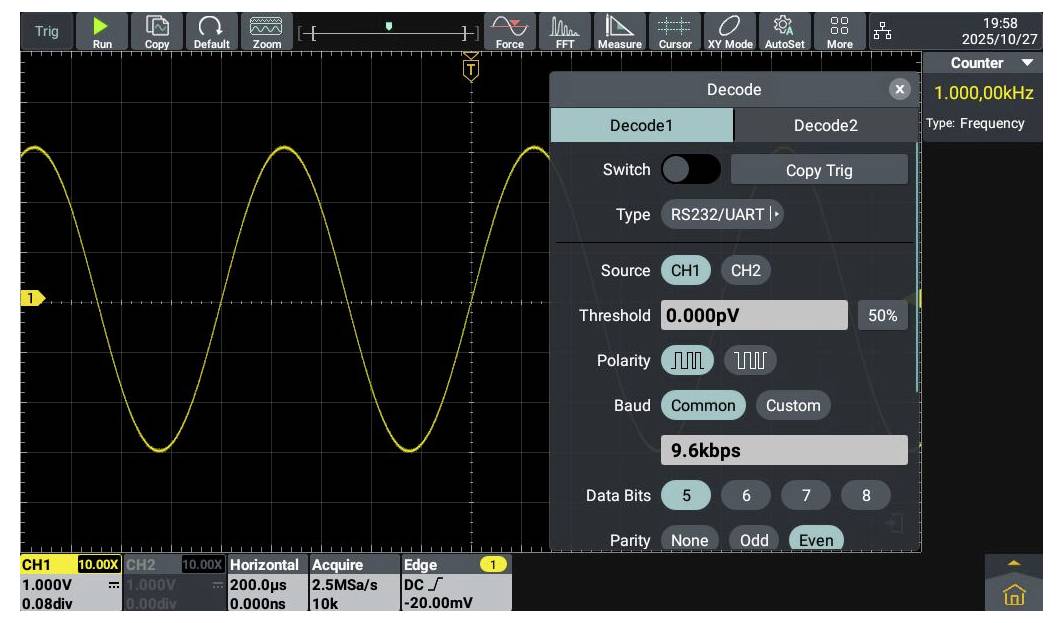

Zaslon osciloskopa prikazuje rumeni sinusni val z oznakami. Desni panel prikazuje nastavitve 'Decode' za RS232/UART s hitrostjo prenosa 9,6 kbps.

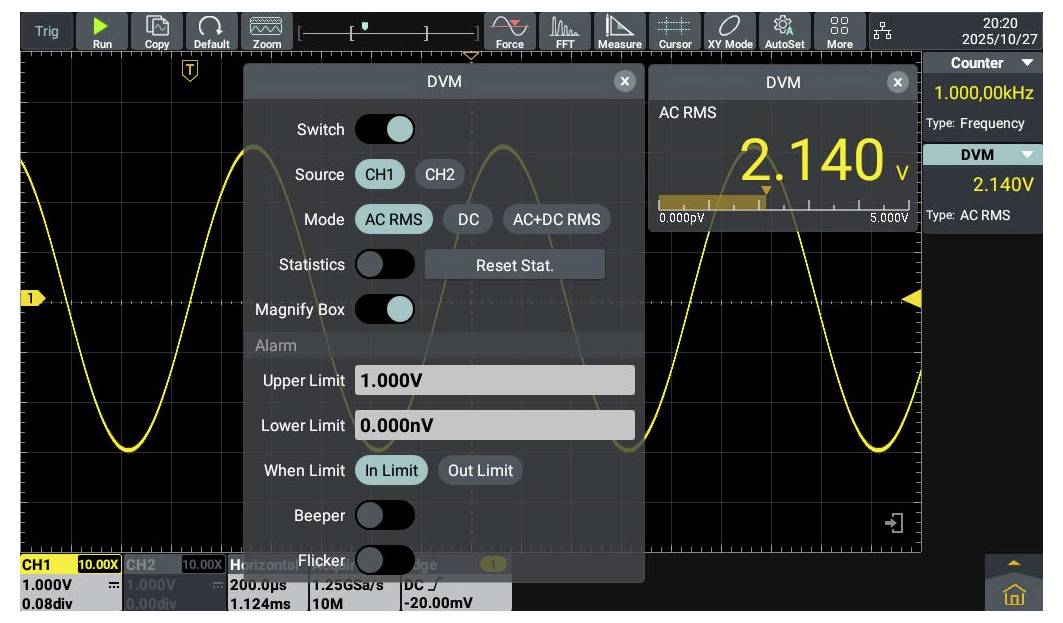

Zaslon osciloskopa prikazuje valovno obliko. Okno digitalne multimetrske naprave (DVM) prikazuje izmjenični RMS pri 2,140 V. Zgornja meja je nastavljena na 1,000 V. Vidne so možnosti alarma.

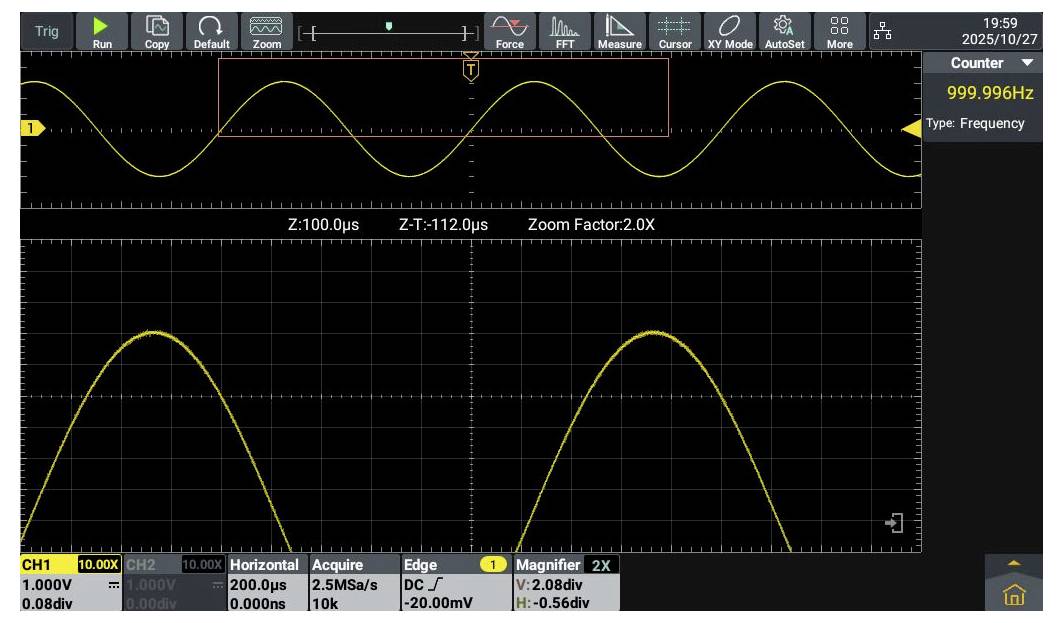

'Osciloskopski prikaz, ki prikazuje sinusni val s frekvenčno natančnostjo 999,996 Hz. Valovne oblike pri povečavi 2,0X in prikazanih frekvencnih podrobnostih.'

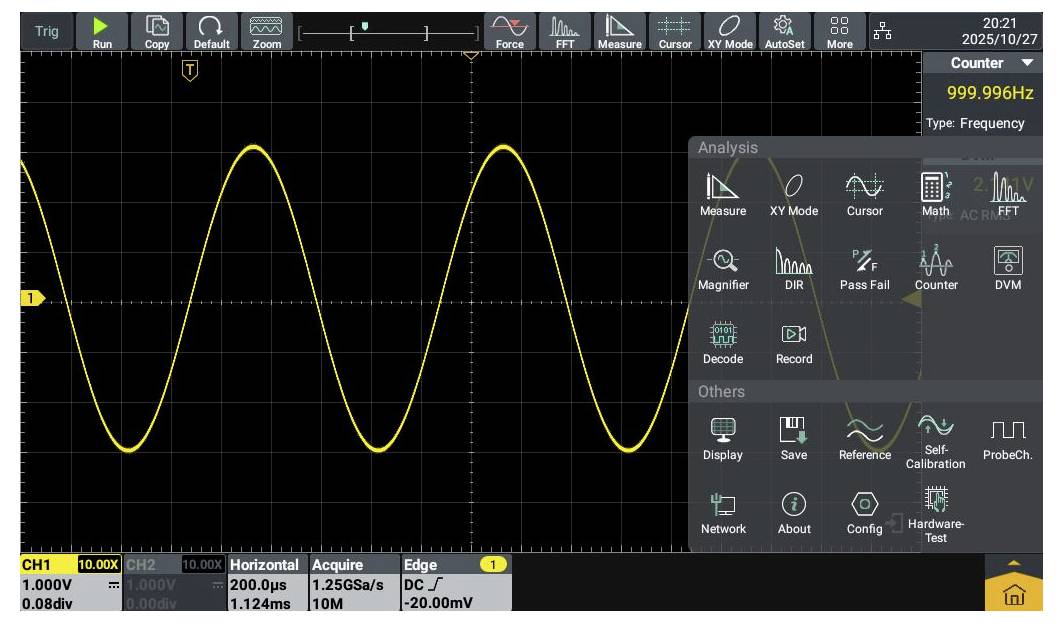

Frekvenca 999,996 Hz z rumenim sinusnim valovanjem na zaslonu osciloskopa, ki prikazuje različne kontrolne možnosti in analitična orodja.

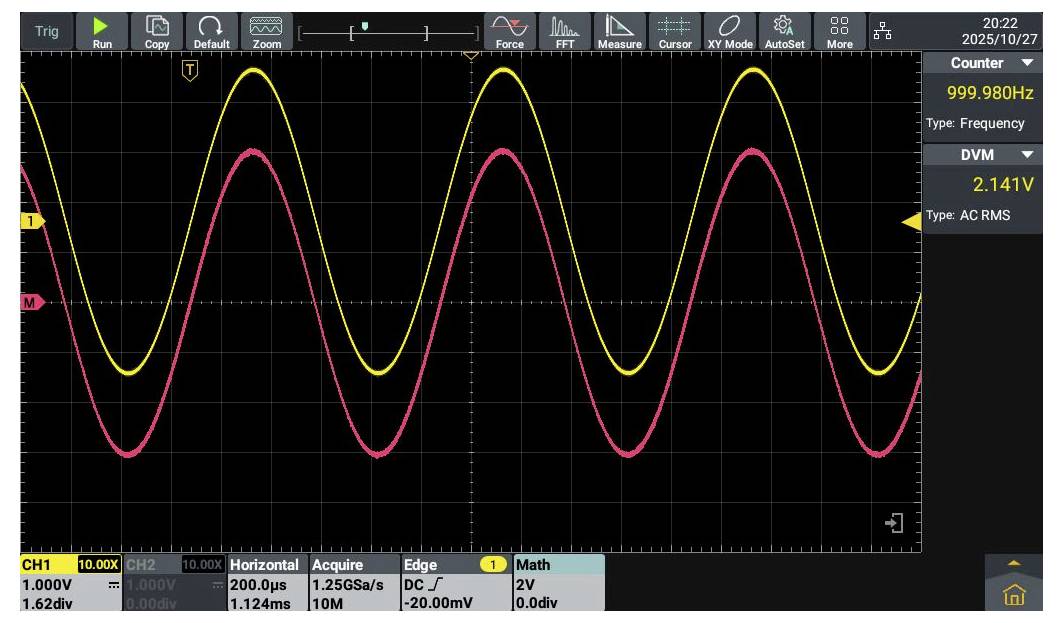

Zaslon osciloskopa, ki prikazuje dva sinusoidna valova: enega rumene in drugega rdeče barve, z zelo podobnima frekvencama. Frekvenca je 999,980 Hz.

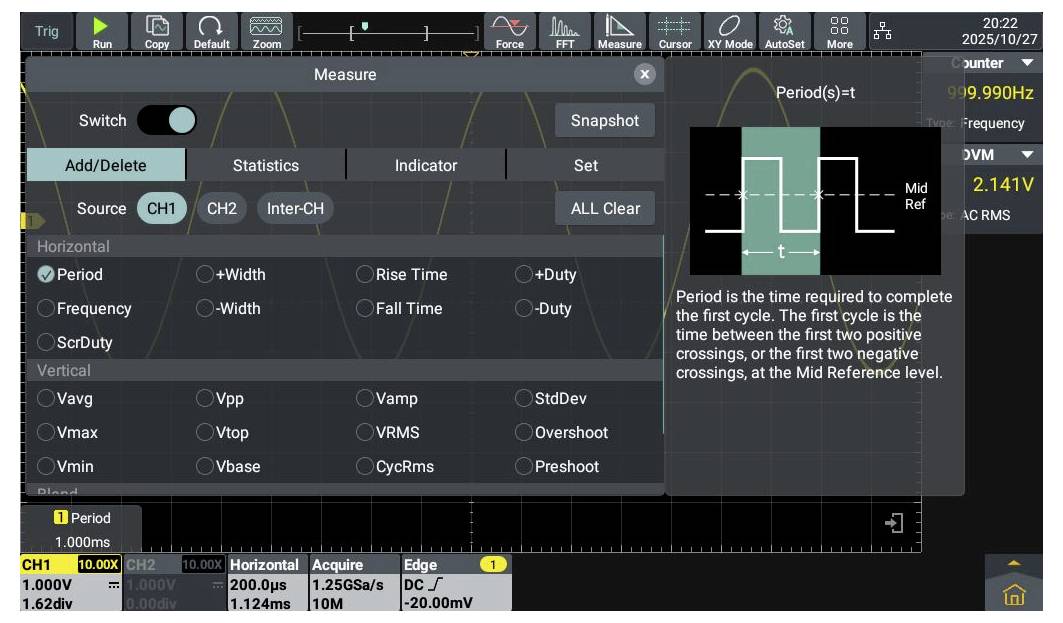

Na zaslonu digitalnega osciloskopa so prikazane meritve valovnih oblik z informacijami o 'Periodi' in 'Sredinski referenci' za analizo časovnih lastnosti signala.

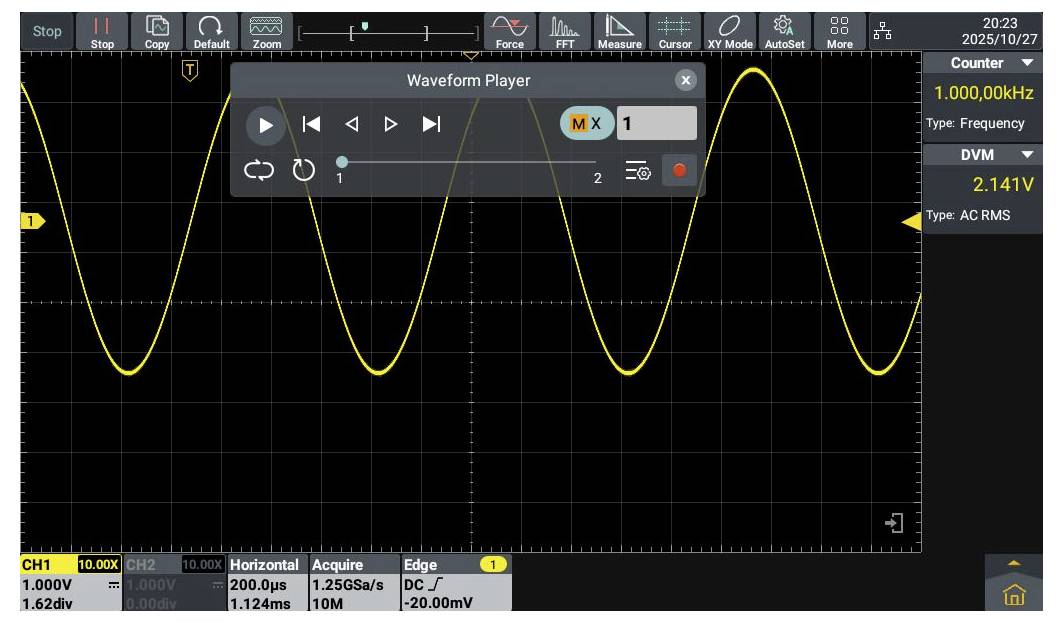

Zaslon osciloskopa prikazuje sinusni val s frekvenco 1.000,00 kHz in amplitudo 2,141 V AC RMS. Časovna delitev je 200 µs.

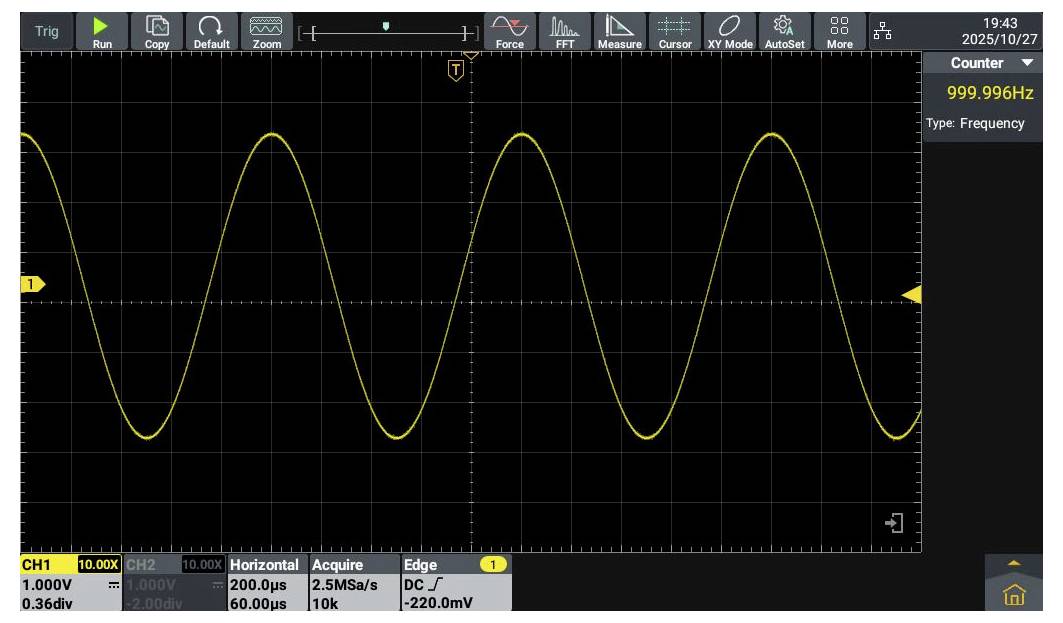

'Prikaz sinusnega signala na osciloskopskem zaslonu. Frekvenca je 999,996 Hz, amplituda je 220,0 mV. Horizontalna skala je 200 µs/div.'

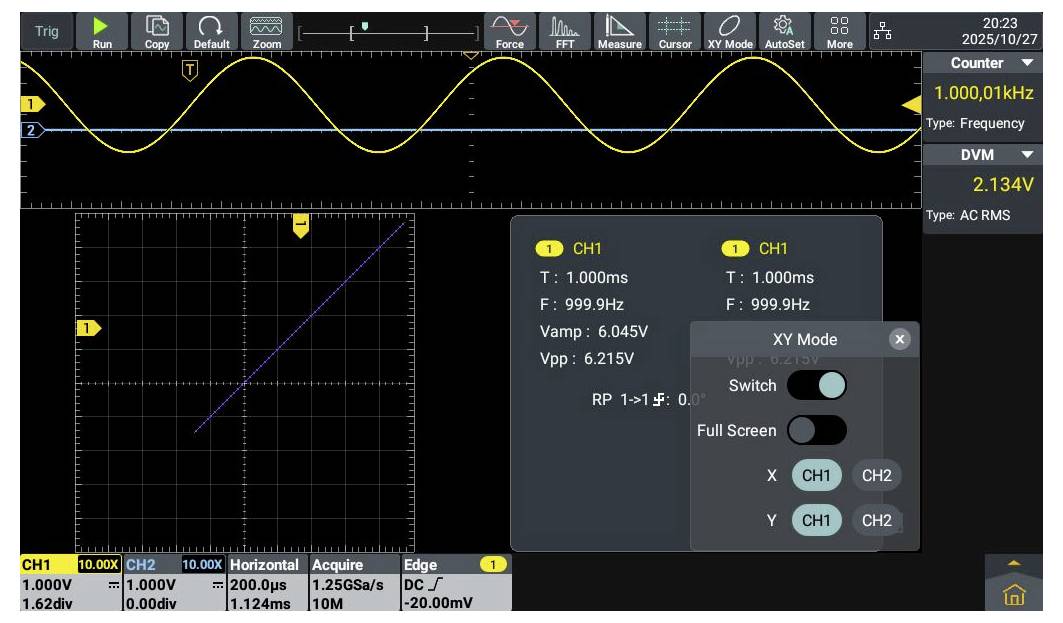

Digitalni osciloskopski zaslon, ki prikazuje dva valovna vzorca: Kanal 1 (rumeno) in Kanal 2 (modro) z natančnimi podatki o frekvenci in napetosti.

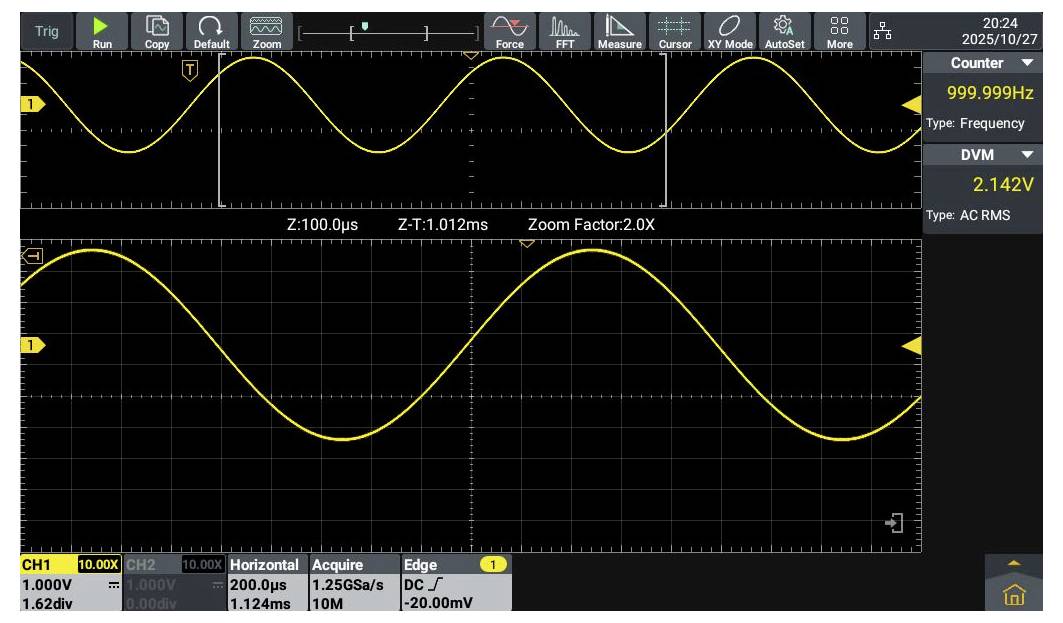

Zaslon osciloskopa prikazuje sinusni val s frekvenco 999,999 Hz in amplitudo 2,142 V. Faktor povečave je 2,0x.

Na zaslonu osciloskopa je prikazan dekodiran RS232 signal s grafikonom, ki prikazuje dva valovna oblika, označena kot Notranji in Zunanji. Podatki na desni strani kažejo hitrost prenosa 9,6 kbps in druge nastavitve.

1/22

Dodatne informacije

Podatkovni list izdelka (PDF)

Dostava pon, 21.9.

19 kos - zaloga Nemčija

Število

kos - zaloga Nemčija

Skupaj (979,00 € / Kos)

979,00 €

z DDV

Samo 47,00 €

Obrazec za prijavo nezakonite vsebine

Poudarki in podrobnosti

VOLTCRAFT ADO-1002 digitalni osciloskop 100 MHz 2.5 GSa/s 250 Mpts 12 Bit digitalni osciloskop (dso) 1 kos

100 MHz
Število analognih vhodov maks. 2

Tehnične specifikacije

Vrsta izdelka: digitalni osciloskop

Pasovna širina: 100 MHz

Stopnja vzorčenje na kanal: 2.5 GSa/s

Izvedba: 12 Bit

Velikost zaslona: 25.65 cm

Značilnosti osciloskopa: digitalni osciloskop (dso)

Število analognih vhodov maks.: 2

: delovni standardi (lastni)

Merilna kategorija: CAT II 300 V

Vhodna impedanca: 1 MΩ ± 2%

Mere: (D x Š x V) 325 x 111.5 x 209 mm

Teža: 3.2 kg

Širina: 111.5 mm

Višina: 209 mm

Dolžina: 325 mm

Vmesnik: USB-C
USB naprava
USB-host
HDMI
LAN

Globina pomnilnika/kanal: 250 Mpts

Vrsta: ADO-1002

Embalaža brez plastike: embalaža brez plastike
