Name: VOLTCRAFT DSO-5104H ročni osciloskop 100 MHz 4-kanalni 1 GSa/s 40 Mpts 14 Bit digitalni osciloskop (dso), slušalka 1 kos
Brand: VOLTCRAFT
SKU: 2266525
Availability: InStock

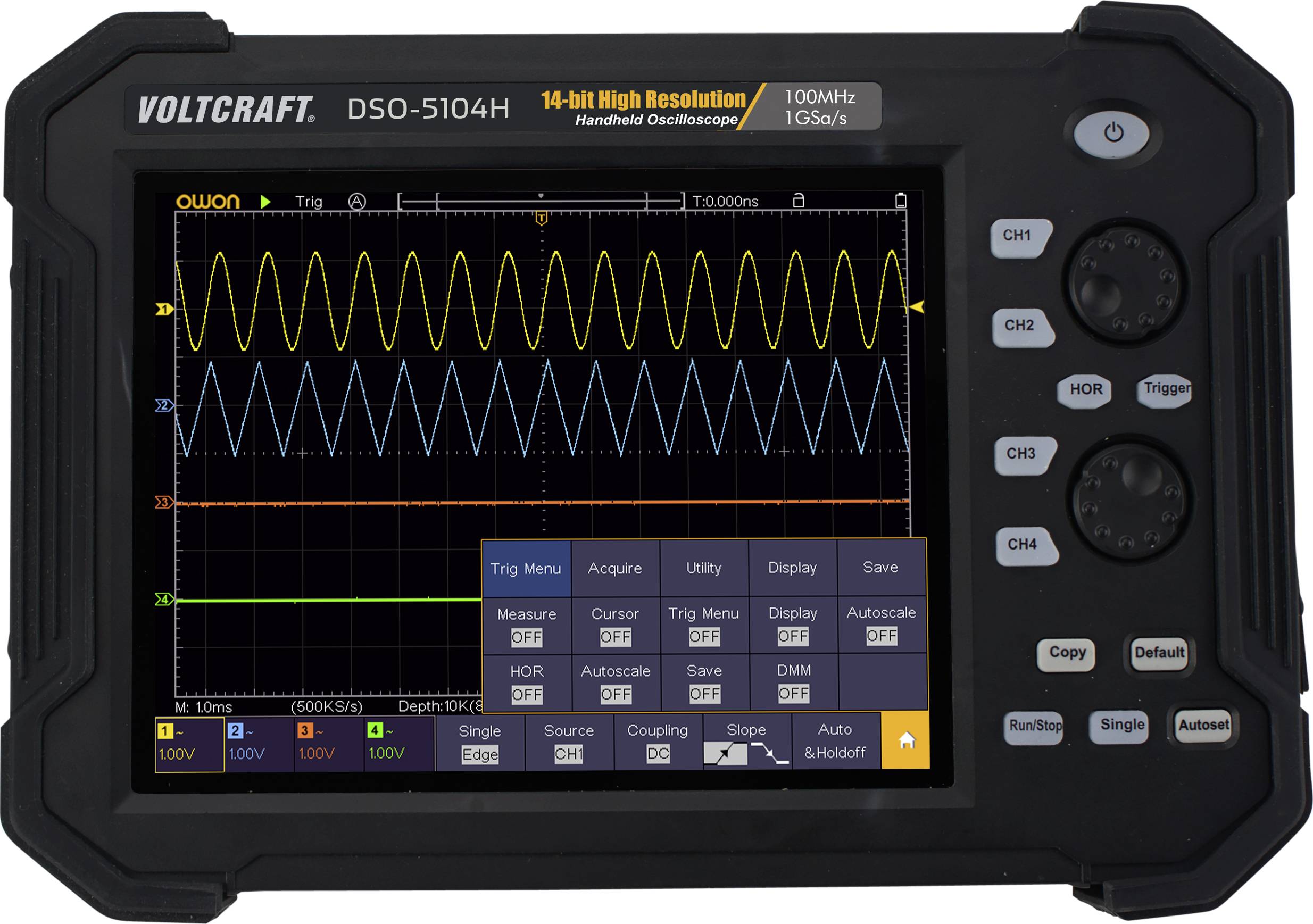

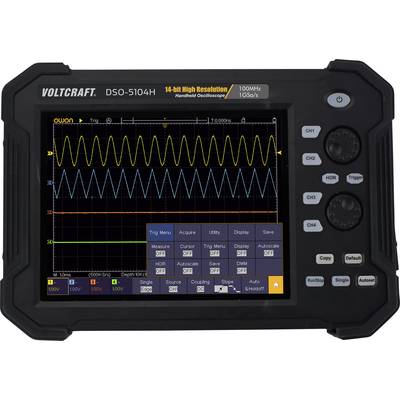

Osciloskopski zaslon prikazuje sinusno valovno obliko. Nastavitve za meritev in proženje so vidne. Naprava je označena kot VOLTCRAFT DSO-5104H.

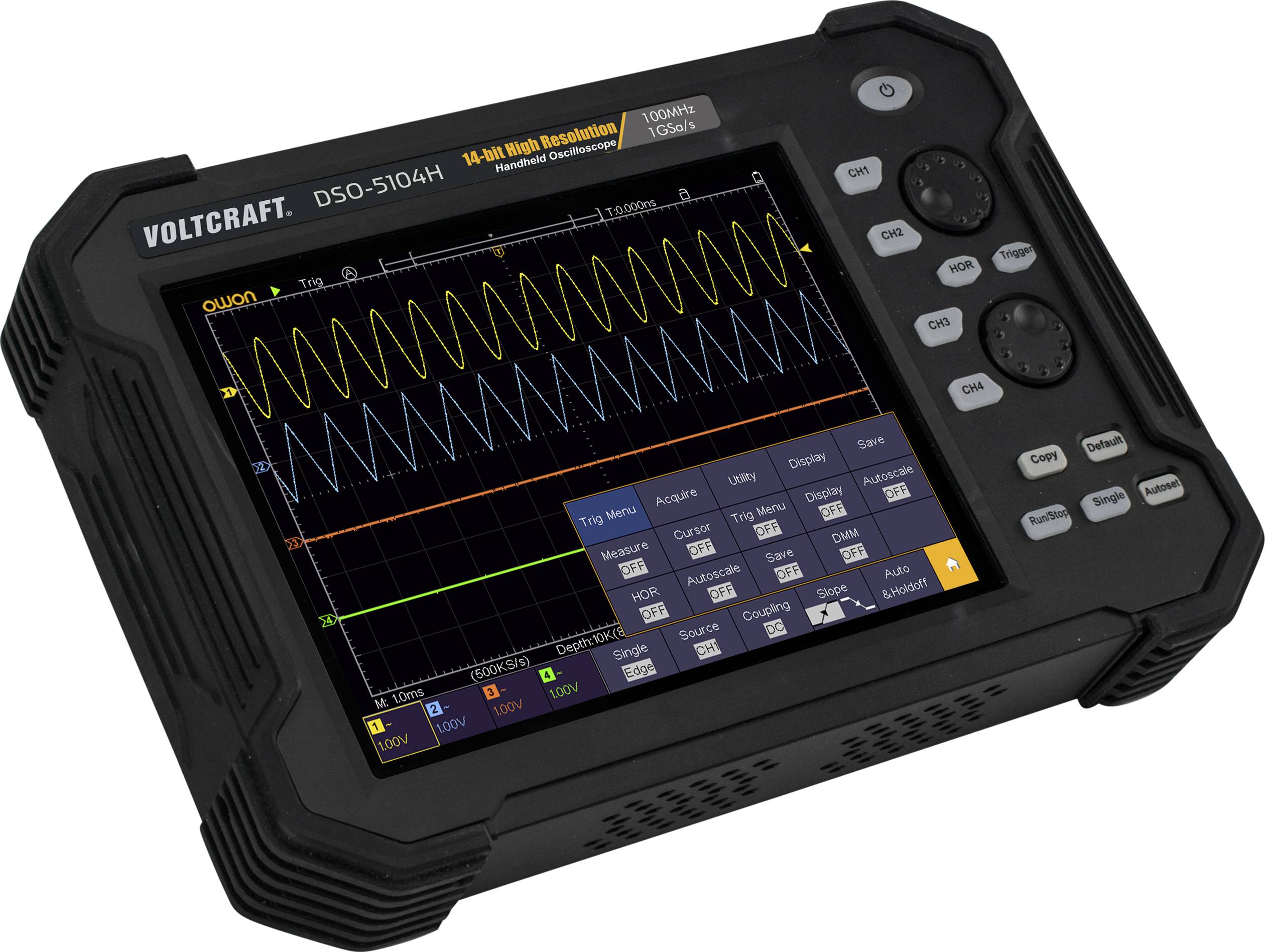

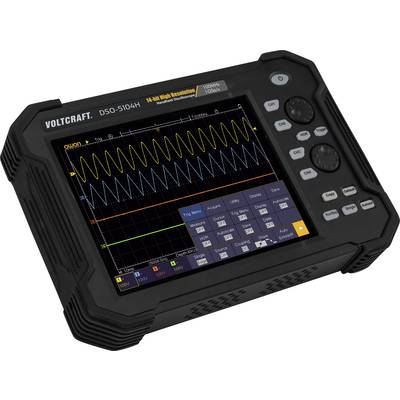

'Osciloskop Voltcraft DSO-5104H z prikazanim valovnim vzorcem in merjenimi vrednostmi na barvnem zaslonu, uporabljen za analizo podatkov.'

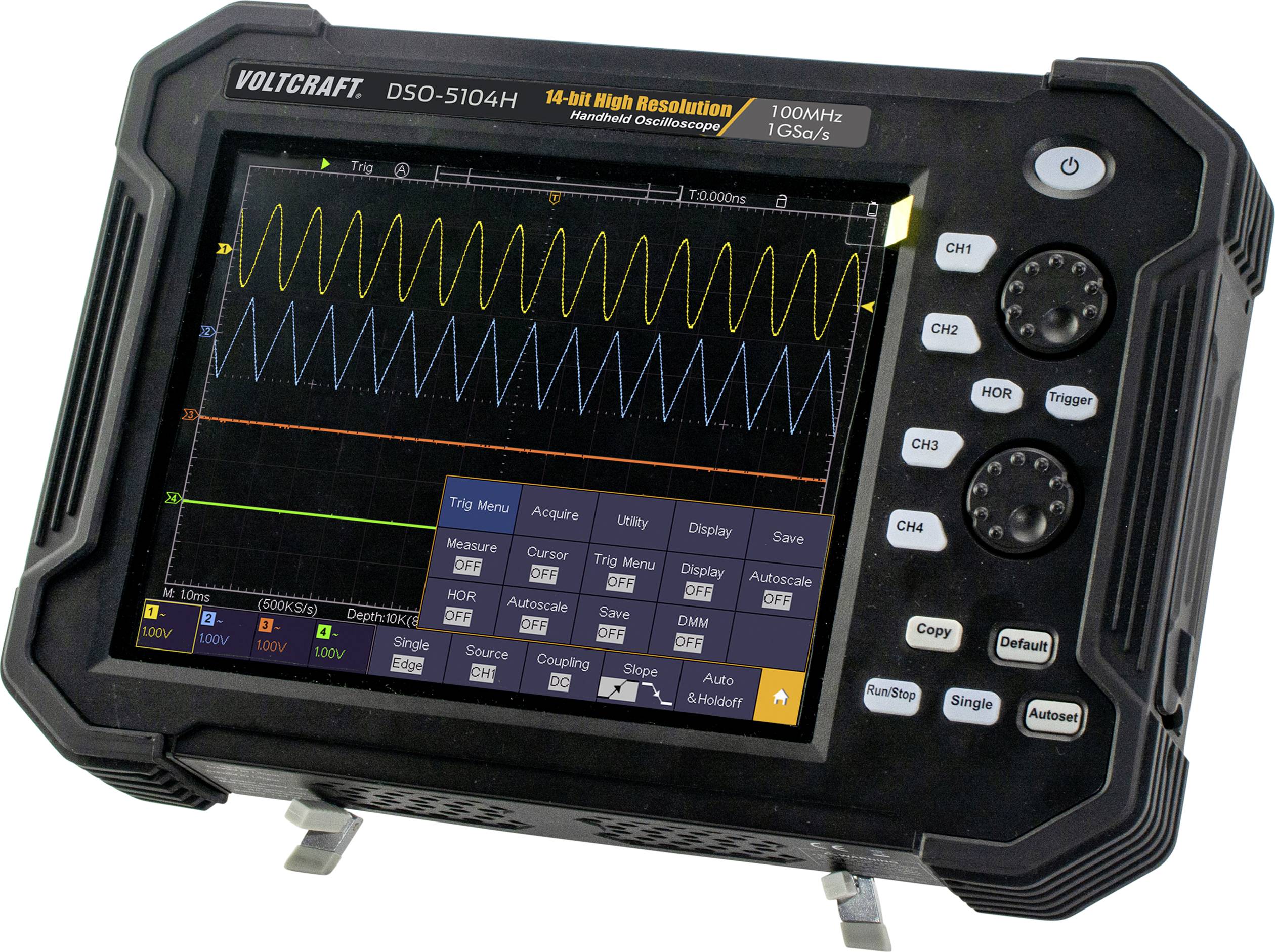

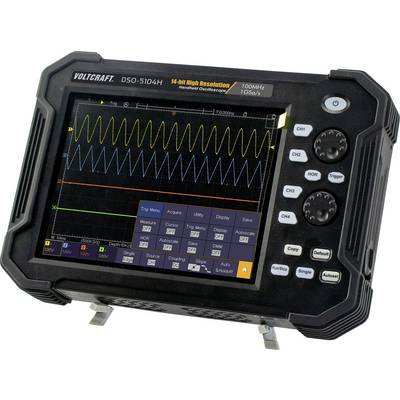

Prenosni osciloskop prikazuje kompleksno valovno obliko na zaslonu z različnimi možnostmi menija in gumbi ob strani.

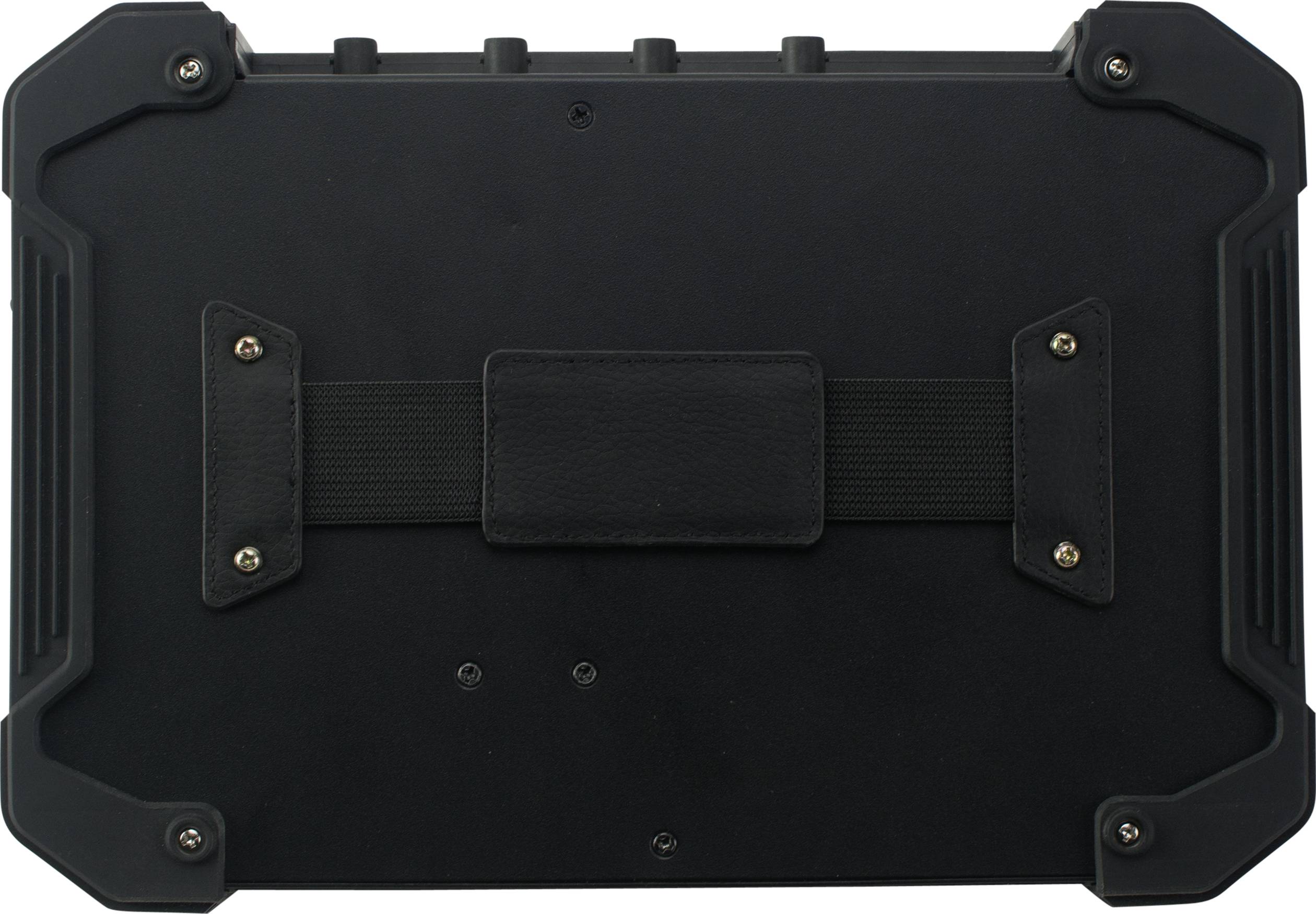

Robustna črna kovčka z ojačanimi vogali in sredinsko ročko, verjetno namenjena vojaški ali industrijski uporabi.

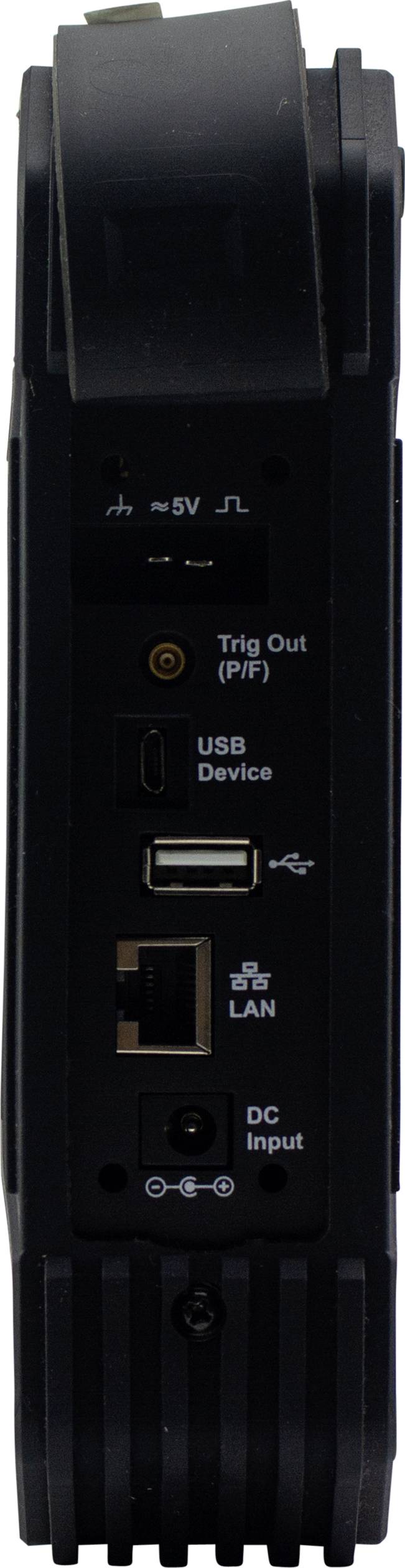

Zadnja stran naprave s priključki: Trig Out, USB Device, USB, Ethernet LAN, DC Input.

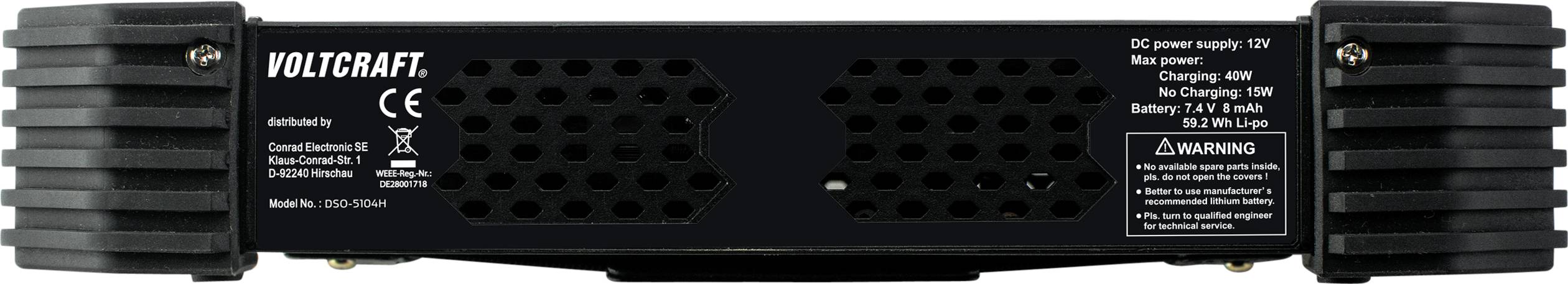

Zadnja stran polnilnika Voltcraft z prezračevalnimi režami in opozorilnimi napisi. Primerno za 12V DC napajanje.

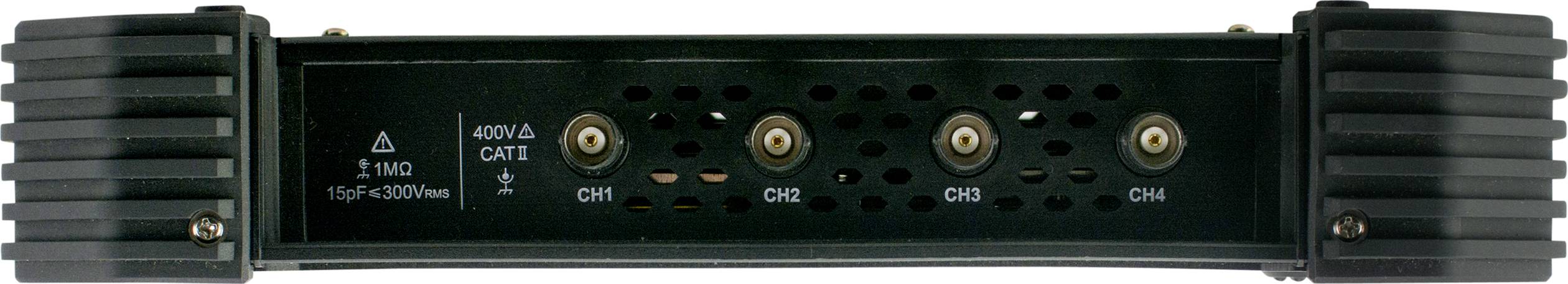

Črna elektronska naprava s štirimi priključnimi vtičnicami (CH1, CH2, CH3, CH4) in opozorilno oznako na levi strani.

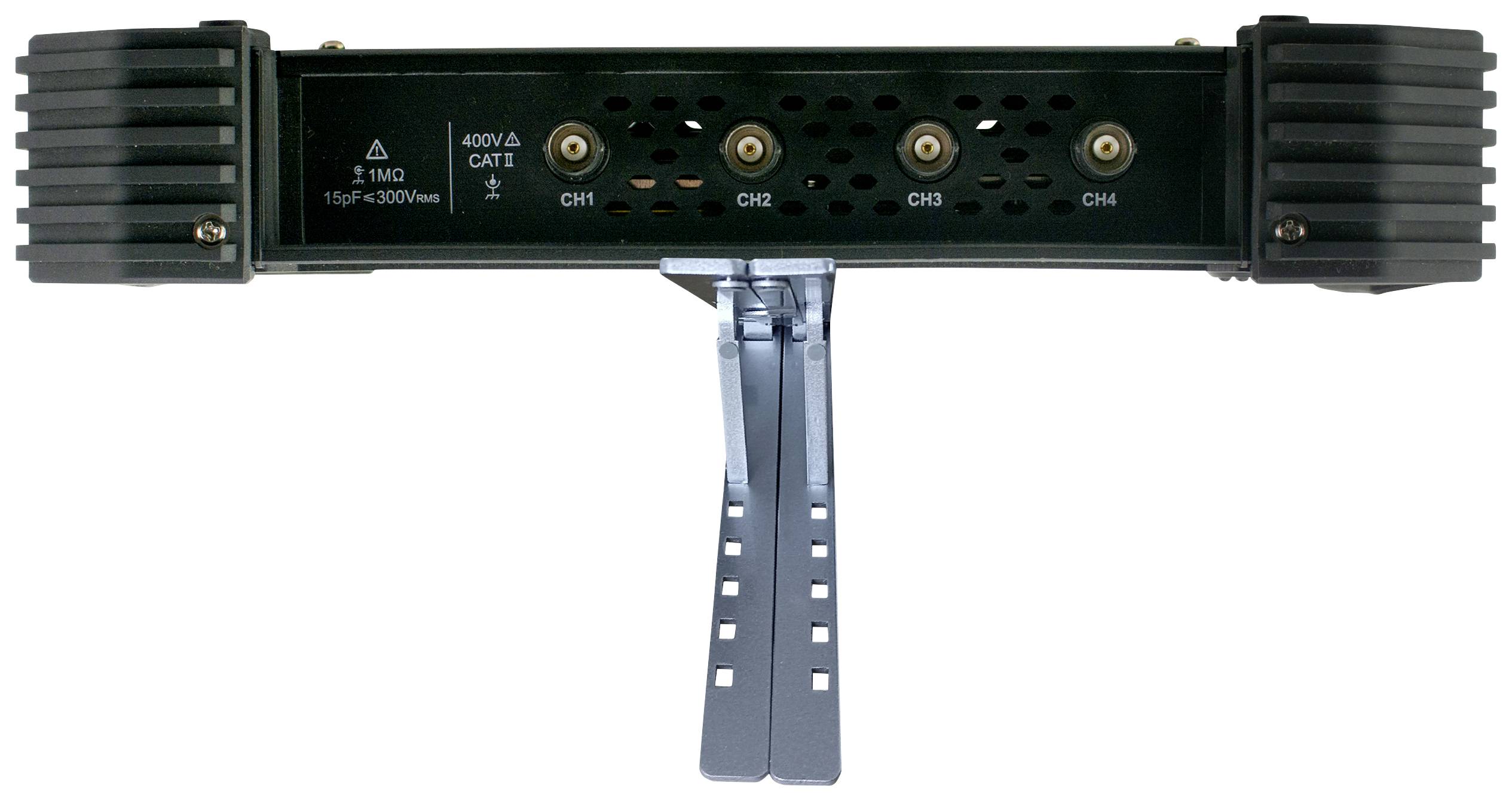

'Vezje s štirimi kanali CH1 do CH4, označeno z 400V CAT II in 1 MΩ.'

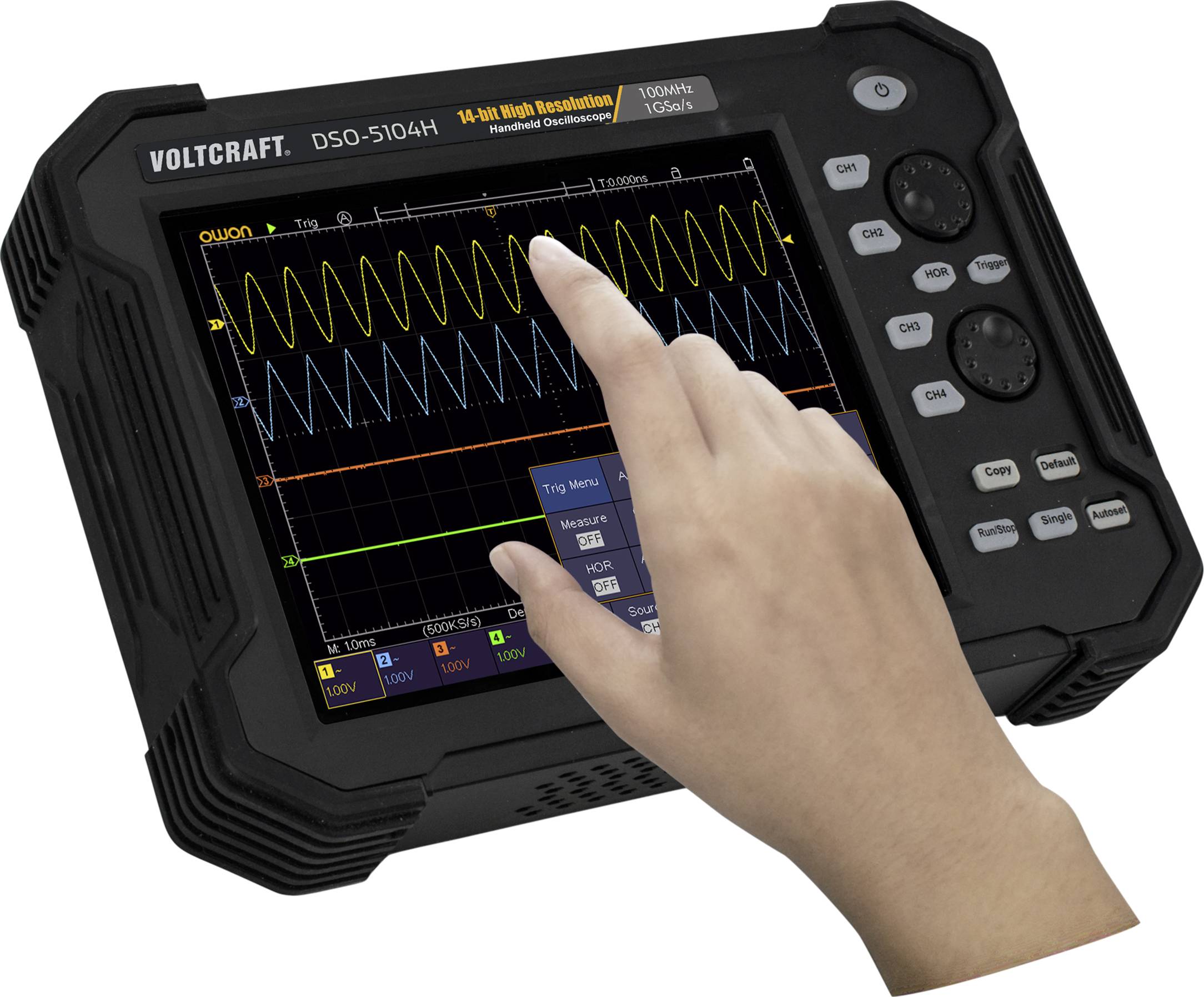

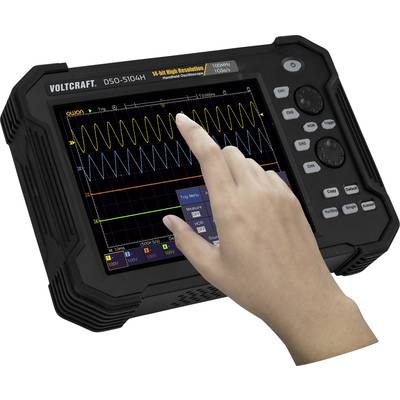

Oseba upravlja prenosni osciloskop, model VOLTCRAFT DSO-5104H, z zaslonom na dotik. Na zaslonu so vidne valovne oblike.

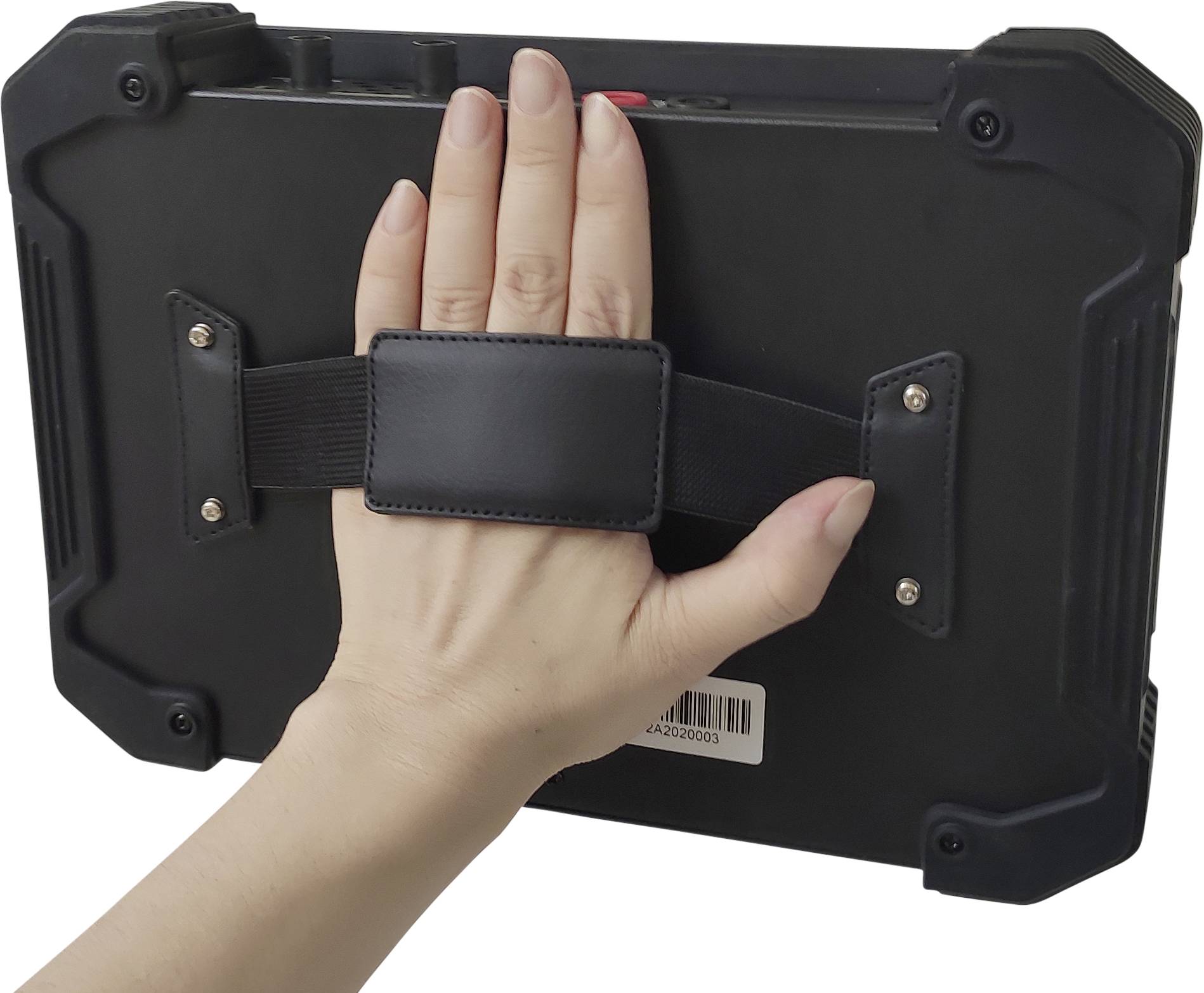

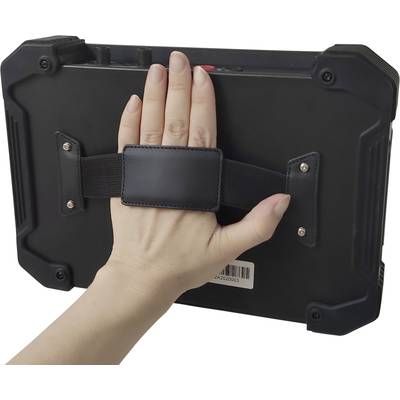

Roka drži robusten, črn tablični računalnik z trakom na hrbtni strani. Nalepka z črtno kodo je vidna.

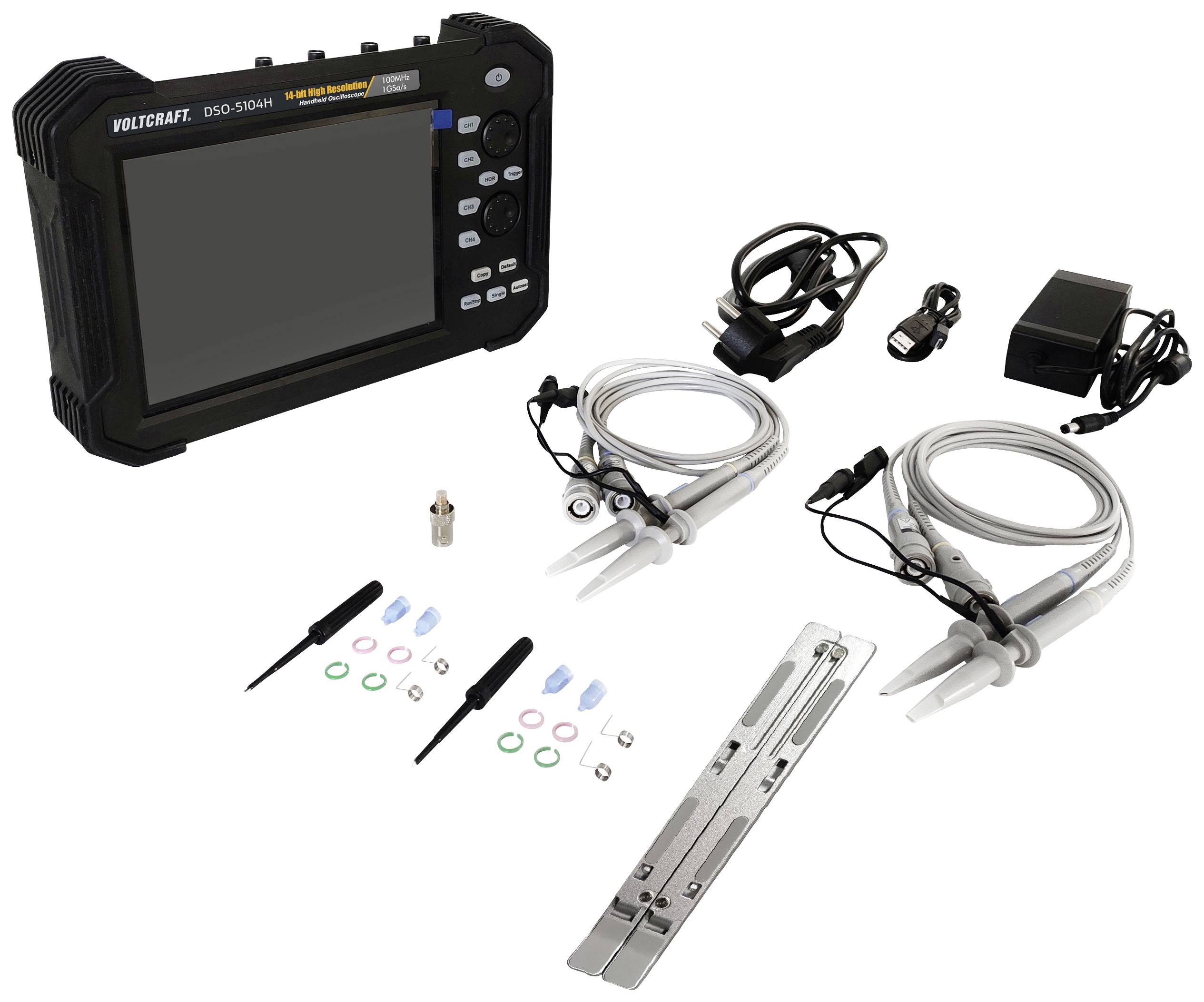

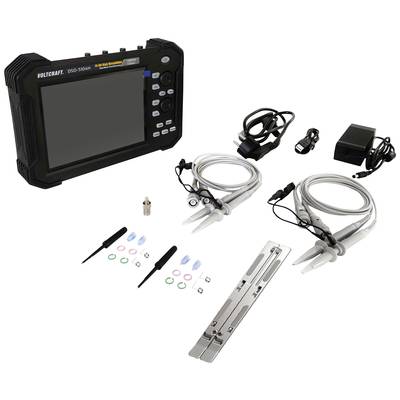

Prenosni digitalni pomnilniški osciloskop z dodatno opremo: merilnimi vodniki, napajalnikom, sponkami in adapterji. Idealen za električne meritve.

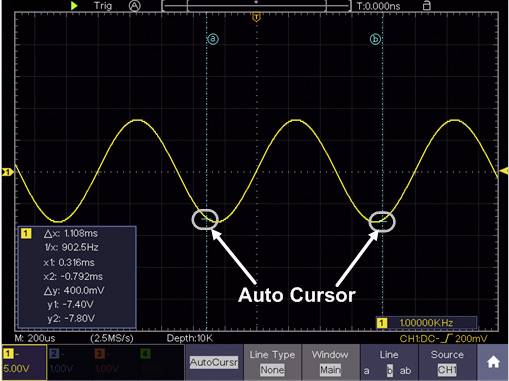

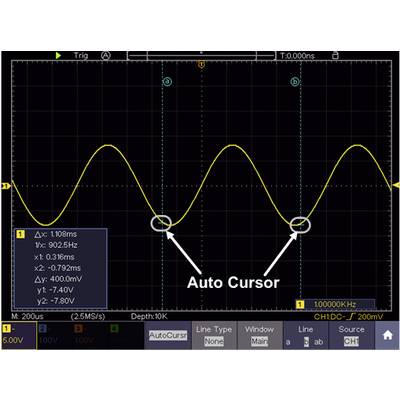

Osciloskopska slika prikazuje rumeno sinusno valovanje. Dva 'Auto Cursor' puščici označujeta en cikel. Δx: 1,108 ms, νx: 902,5 Hz.

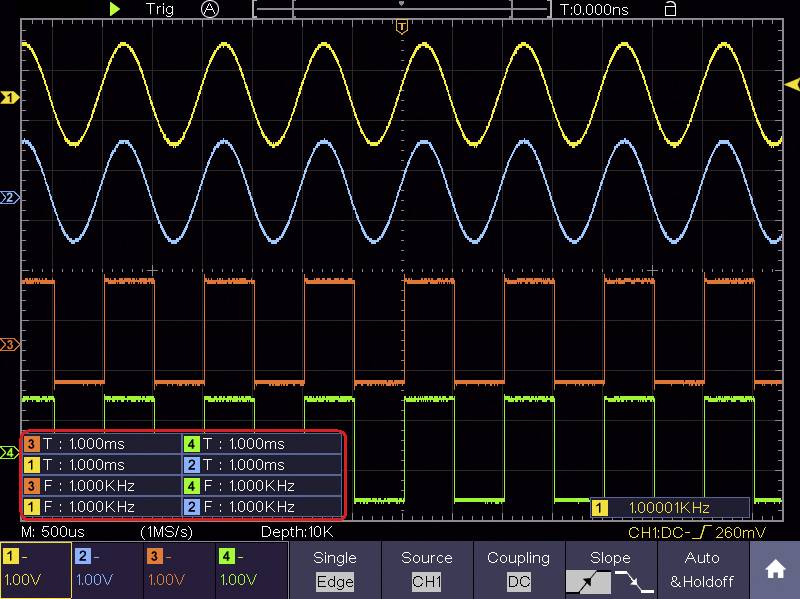

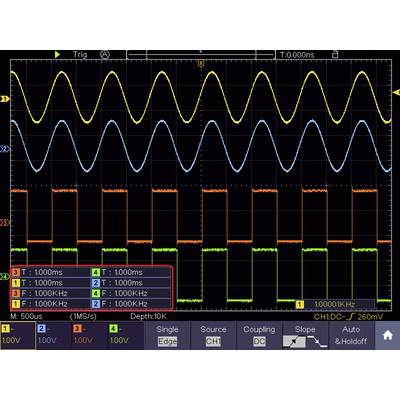

Osciloskopski zaslon s štirimi kanali (rumena, modra, oranžna, zelena) prikazuje sinusne in pravokotne valove, vse pri 1 kHz, 1000 ms.

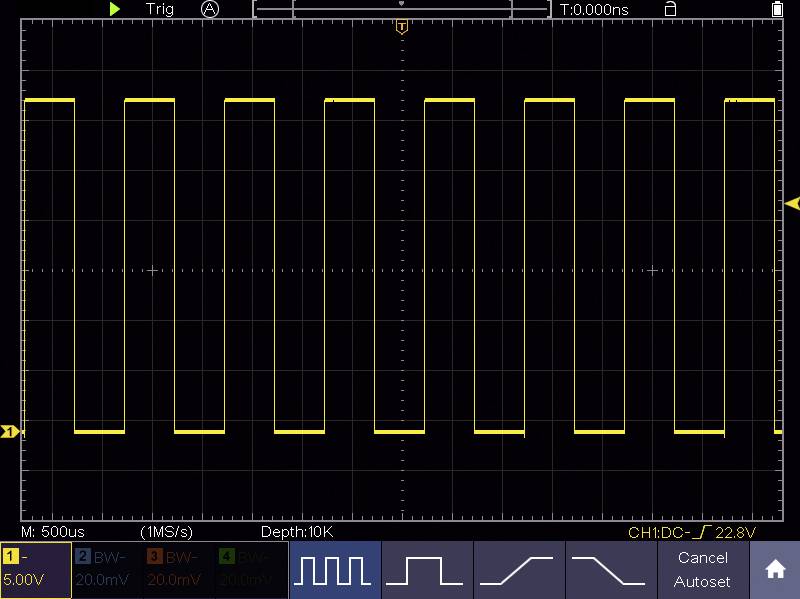

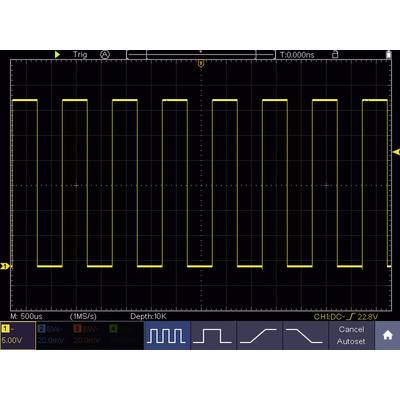

'Prikaz na osciloskopskem zaslonu: Rumeni pravokotni val s konstantnim vzorcem, časovna os v mikrosekundah, napetostna skala 5 voltov.'

Osciloskopski zaslon prikazuje en sam rumen signal, vertikalna skala 2V/div, horizontalna 5ms/div, frekvenca 1000 kHz.

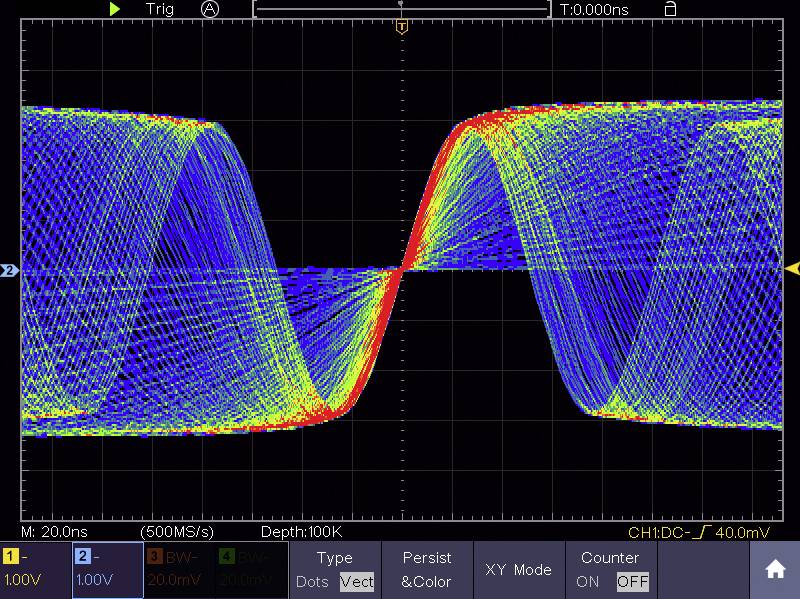

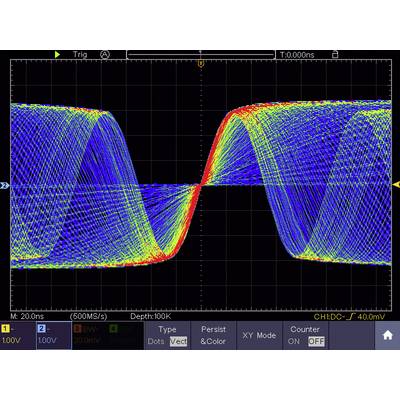

Osciloskopski zaslon z Lissajousovo figuro v mavričnih barvah, ki prikazuje fazni zamik in spremembe amplitude.

'Osciloskopski zaslon prikazuje frekvenčni spekter z vrhovnim vrednostjo pri približno 1 GHz. Izbrana je možnost okna Blackman.'

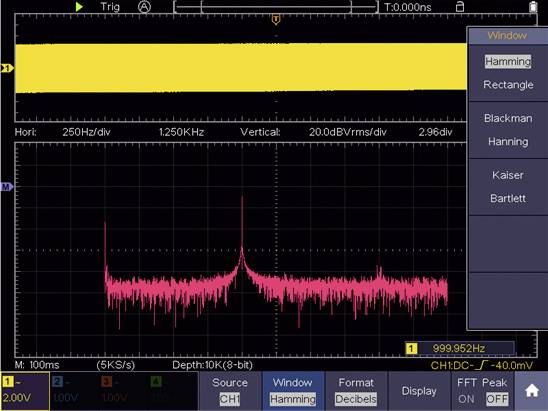

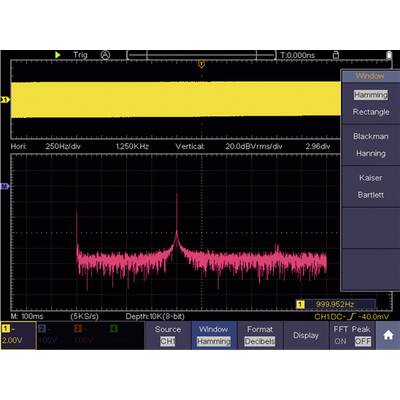

Osciloskopski prikaz prikazuje frekvenčni spekter s prominentnimi vrhovi okoli 1 kHz. Izbrane so možnosti prikaza, kot je 'Hamming'.

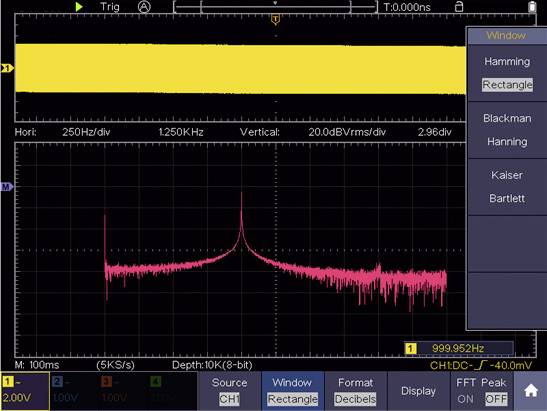

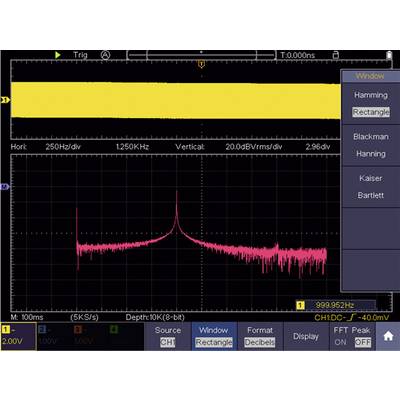

Osciloskopski zaslon prikazuje pravokotni signal zgoraj, spodaj pa spekter porazdelitve moči s konicami. Nastavitev: pravokotno okno.

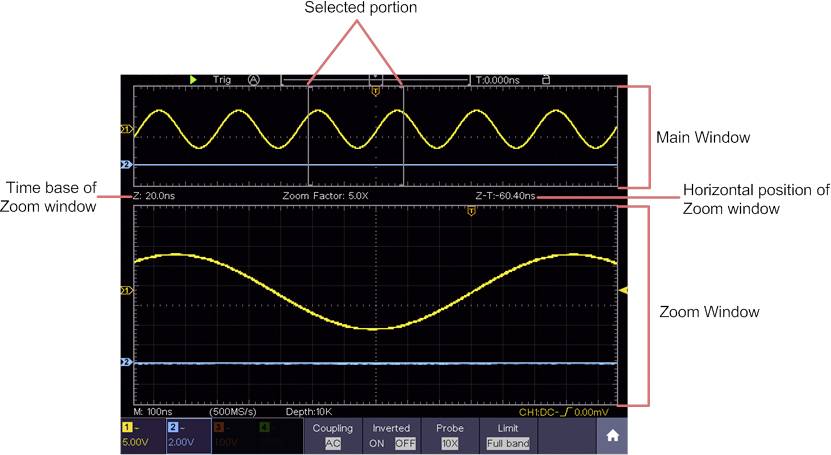

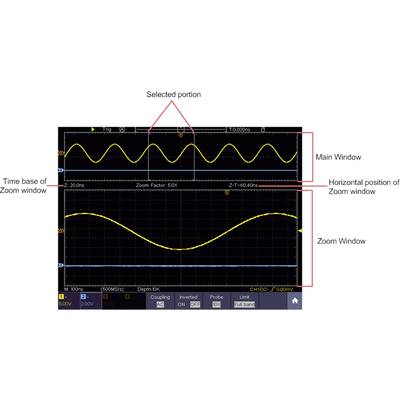

Prikaz osciloskopa z dvema okni: glavno okno prikazuje valovno obliko; okno za povečavo povečuje označeno področje valovne oblike.

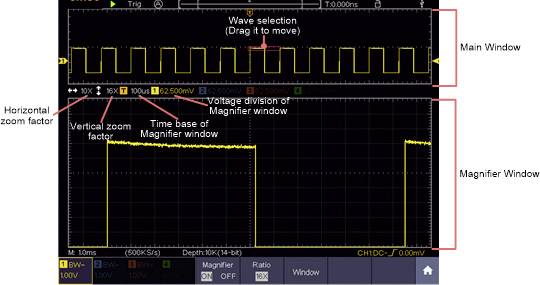

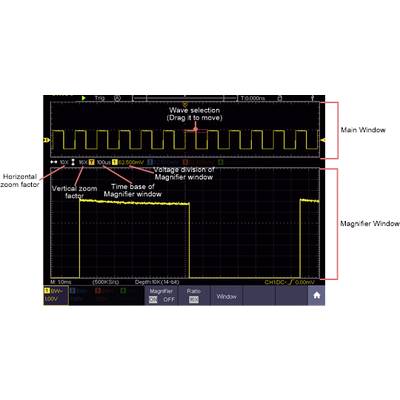

Osciloskopski zaslon z dvema oknoma. Glavno okno prikazuje valovno obliko; spodnje povečevalno okno prikazuje podroben izrez. Oznake za vertikalne in horizontalne faktorje povečave.

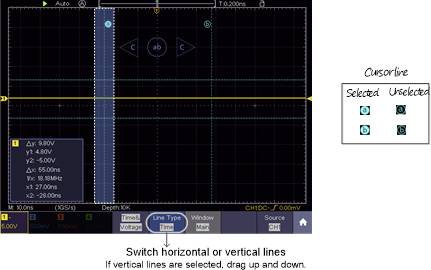

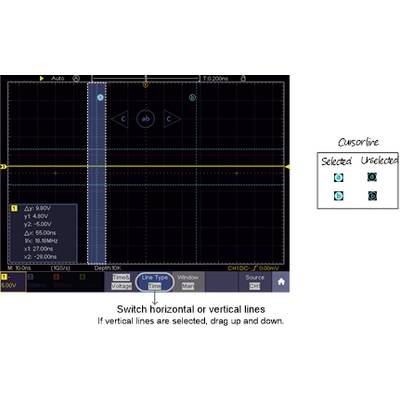

Osciloskopski zaslon prikazuje valovno obliko z vertikalnimi črtami, možnostmi kurzorja in legendo za napetost (V) in čas (t).

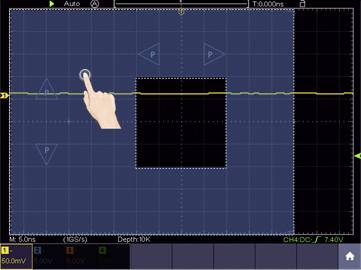

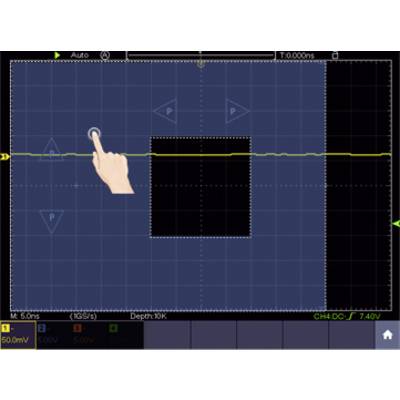

Grafični uporabniški vmesnik prikazuje osciloskop z roko, ki izvaja kretnje na zaslonu.

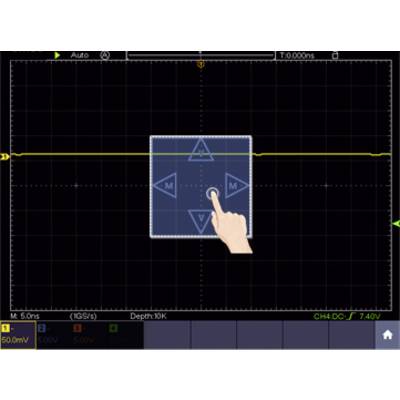

Osciloskopski zaslon z rumeno valovno obliko. Roka kaže na meni s puščicami, najverjetneje za nadzor prikaza.

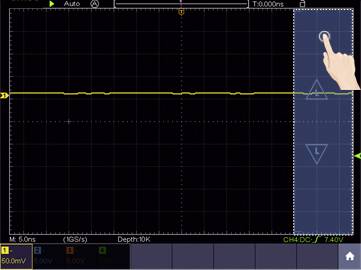

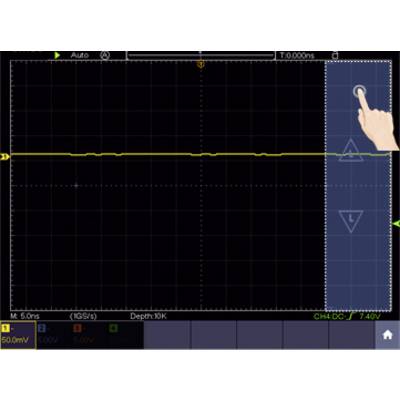

Zaslon osciloskopa prikazuje plosko rumeno valovno obliko. Roka pritiska na desni rob zaslona, da nastavi sprožilec.

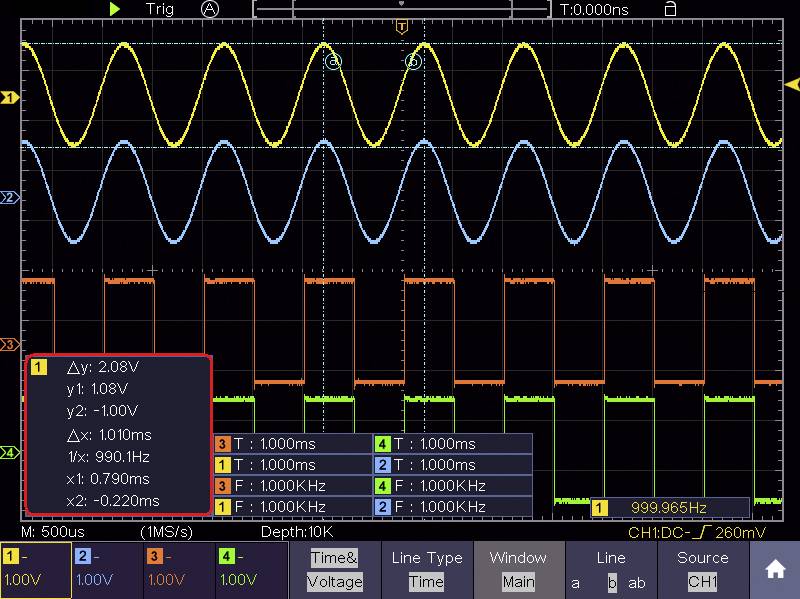

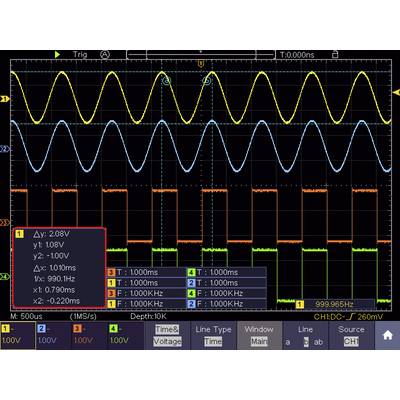

Slika osciloskopa s tremi valovnimi oblikami: rumena sinusna valovna oblika, modra koničasta valovna oblika in zelena pravokotna valovna oblika. Označene so pomembne meritve.

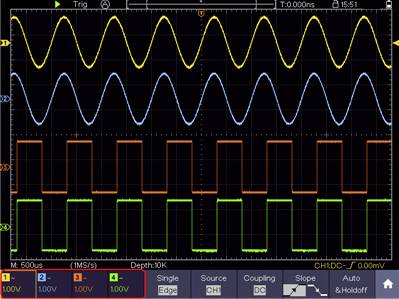

Osciloskopski zaslon s štirimi oblikami valov: dve sinusni valovni obliki zgoraj, ena trikotna valovna oblika in ena pravokotna valovna oblika spodaj. Vsaka v drugačni barvi.

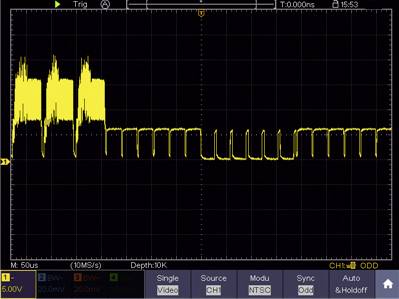

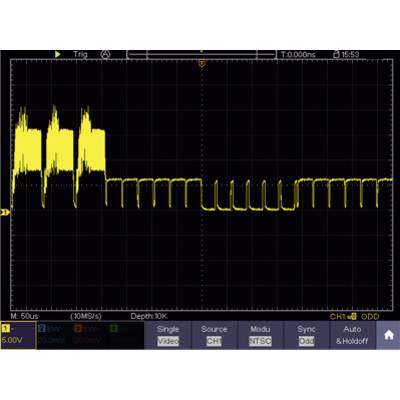

Osciloskopski zaslon prikazuje rumeni valoviti signal na črni podlagi. Časovna os: 0-50 mikrosekund; napetost: 0-5 voltov.

1/28

Ean:

Koda proizvajalca:

Št. izdelka:

Dostava čet.,29.10.

20 kos - zaloga Nemčija

Število

kos - zaloga Nemčija

Skupaj (1215,00 € / Kos)

1215,00 €

z DDV

Samo 71,00 €

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Poudarki in podrobnosti

VOLTCRAFT DSO-5104H ročni osciloskop 100 MHz 4-kanalni 1 GSa/s 40 Mpts 14 Bit digitalni osciloskop (dso), slušalka 1 kos

Pasovna širina 100MHz, 4 kanali
Hitrost vzorčenja: 1GS/s
40 minut snemanja
8" (20,32 cm) LCD zaslon na dotik Ločljivost: 800 x 600 slikovnih pik
14-bitna navpična ločljivost ADC
Podpira dekodiranje SPI / I2C / RS232 / CAN
Hitrost osveževanja valovne oblike 45000 wfms/s

Dodatne informacije

Tehnične specifikacije

Vrsta izdelka: ročni osciloskop

Pasovna širina: 100 MHz

Stopnja vzorčenje na kanal: 1 GSa/s

Izvedba: 14 Bit

Velikost zaslona: 8" (20.32cm)

Značilnosti osciloskopa: digitalni osciloskop (dso)
slušalka

Število analognih vhodov maks.: 4

: delovni standardi (lastni)

Merilna kategorija: CAT II

Vhodna impedanca: 1 MΩ±2%

Mere: (D x Š x V) 270 x 48 x 191 mm

Teža: 1.7 kg

Maks. število digitalnih vhodov: 0

Širina: 48 mm

Višina: 191 mm

Dolžina: 270 mm

Vmesnik: LAN
1 x USB 2.0 Device
1 x USB 2.0 Host

Globina pomnilnika/kanal: 40 Mpts

Vrsta: DSO-5104H

Skladnost in certifikati

Certified by EU Garan

Različice(Vse cene so z DDV)

Izvedba

Kalibrirano

Pasovna širina

Število analognih vhodov maks.

Značilnosti osciloskopa

VOLTCRAFT DSO-5104H ročni osciloskop 100 MHz 4-kanalni 1 GSa/s 40 Mpts 14 Bit digitalni osciloskop (dso), slušalka 1 kos

Št. izdelka:2266525

Dostava čet.,29.10.

20 kos - zaloga NemčijaConrad Electronic

Priporočeni izdelki

14 Bit

delovni standardi (lastni)

100 MHz

digitalni osciloskop (dso)

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

1215,00 €^*

VOLTCRAFT DSO-5072H ročni osciloskop 70 MHz 2-kanalni 1 GSa/s 40 Mpts 8 Bit digitalni osciloskop (dso), slušalka, funkcije multimetra 1 kos

Št. izdelka:2267610

Dostava čet.,29.10.

71 kos - zaloga NemčijaConrad Electronic

8 Bit

delovni standardi (lastni)

70 MHz

digitalni osciloskop (dso)

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

649,00 €^*

VOLTCRAFT DSO-5072H ročni osciloskop Kalibrirano (DAkkS akreditiran laboratorij (dakks)) 70 MHz 2-kanalni 1 GSa/s 40 Mpts 8 Bit digitalni osciloskop (dso), slušalka, funkcije multimetra 1 kos

Št. izdelka:2468942

Ni na voljo

Conrad Electronic

8 Bit

DAkkS akreditiran laboratorij (dakks)

70 MHz

digitalni osciloskop (dso)

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

VOLTCRAFT DSO-5072H ročni osciloskop Kalibrirano (ISO) 70 MHz 2-kanalni 1 GSa/s 40 Mpts 8 Bit digitalni osciloskop (dso), slušalka, funkcije multimetra 1 kos

Št. izdelka:2468361

Ni na voljo

Conrad Electronic

8 Bit

ISO

70 MHz

digitalni osciloskop (dso)

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

VOLTCRAFT DSO-5104H ročni osciloskop Kalibrirano (DAkkS akreditiran laboratorij (dakks)) 100 MHz 4-kanalni 1 GSa/s 40 Mpts 14 Bit digitalni osciloskop (dso), slušalka 1 kos

Št. izdelka:2468943

Ni na voljo

Conrad Electronic

14 Bit

DAkkS akreditiran laboratorij (dakks)

100 MHz

digitalni osciloskop (dso)

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

VOLTCRAFT DSO-5104H ročni osciloskop Kalibrirano (ISO) 100 MHz 4-kanalni 1 GSa/s 40 Mpts 14 Bit digitalni osciloskop (dso), slušalka 1 kos

Št. izdelka:2468362

Ni na voljo

Conrad Electronic

14 Bit

ISO

100 MHz

digitalni osciloskop (dso)

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

Dokumenti in prenosi

Navodila za uporabo in varnost

Navodila za uporabo in varnost 2266525 VOLTCRAFT DSO-5104H ročni osciloskop 100 MHz 4-kanalni 1 GSa/s 40 Mpts 14 Bit digitalni osciloskop (dso), slušalka 1 kos

Garancijski pogoji

Garancijski pogoji 2266525 VOLTCRAFT DSO-5104H ročni osciloskop 100 MHz 4-kanalni 1 GSa/s 40 Mpts 14 Bit digitalni osciloskop (dso), slušalka 1 kos

Prenos datotek

Prenos datotek 2266525 VOLTCRAFT DSO-5104H ročni osciloskop 100 MHz 4-kanalni 1 GSa/s 40 Mpts 14 Bit digitalni osciloskop (dso), slušalka 1 kos

Opis

Kot nalašč za mobilno uporabo
Kompaktni digitalni ročni osciloskop Voltcraft je opremljen z nosilnim pasom in ga je zato mogoče praktično in prilagodljivo uporabljati v različnih nastavitvah. Kot trdna napetostna merilna naprava s težo 1,7 kg ima 2 kanala s pasovno širino 100 MHz in lahko beleži meritve do 40 minut. Meritve potekajo z nizkim šumom v ozadju, rezultati pa se prikažejo na 8-palčnem (20,32 cm) barvnem LCD-zaslonu na dotik z ločljivostjo 800 x 600 slikovnih pik. Največja hitrost vzorčenja osciloskopa je do 1 GS / s, različne merilne sonde, ki so nastavljive in vključene v obseg dobave, pa omogočajo prilagodljive in spremenljive meritve. Vključen je tudi kabel USB, s katerim lahko izmerjene podatke hitro prenesemo v računalnik. V realnem času je mogoče prikazati amplitude na osebnem računalniku, pa tudi več vrst in vmesnikov sprožilcev.

Besedilo je strojno prevedeno.
