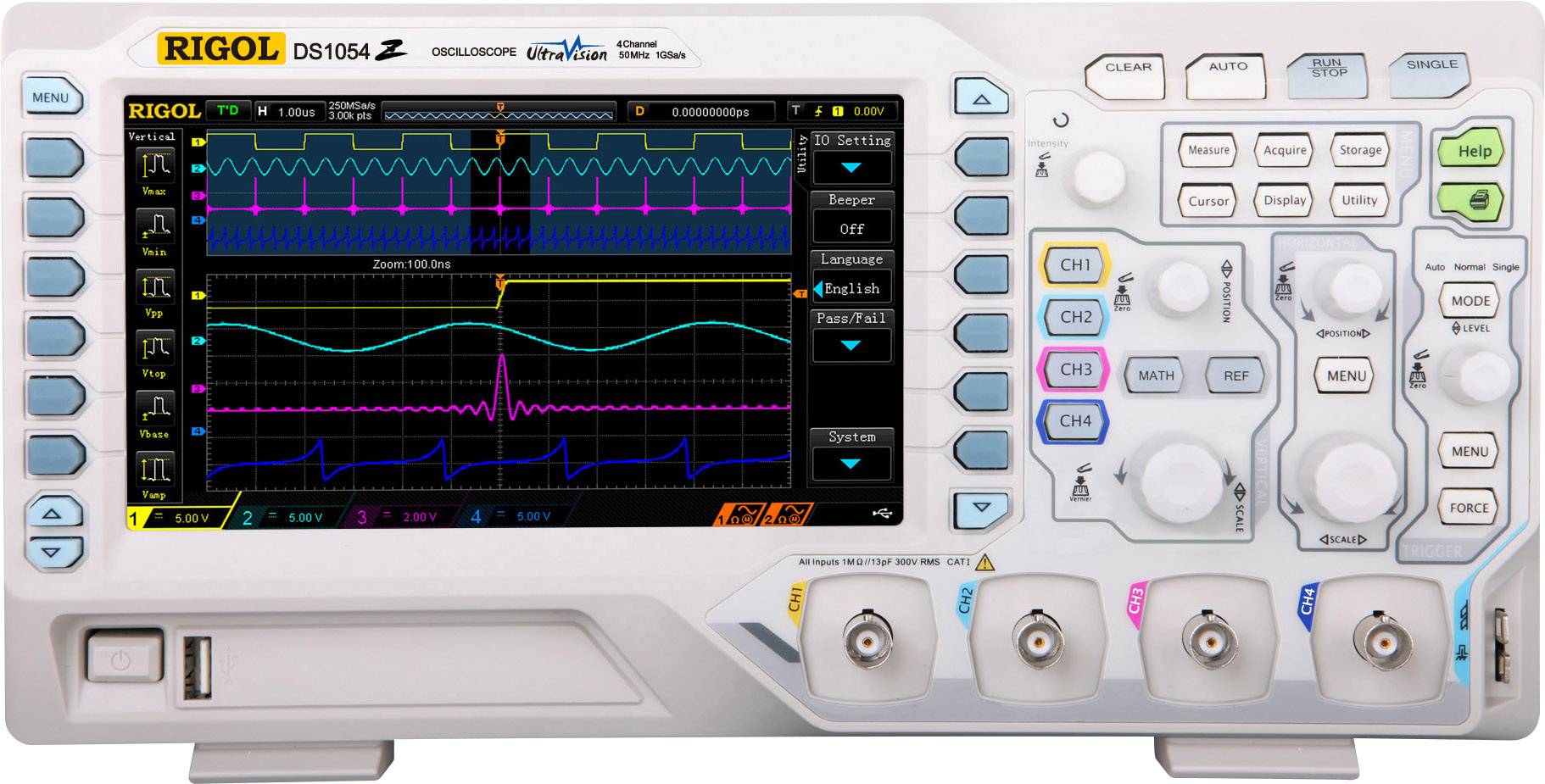

Digitalni osciloskop Rigol DS1054Z 50 MHz 500 MSa/s 12 Mpts 8 Bit digitalni pomnilnik (DSO)
Ean:
Koda proizvajalca:
Št. izdelka:
Podatkovni list izdelka (PDF)
38 kos - zaloga Nemčija
Število
Skupaj (435,00 € / Kos)
435,00 €
z DDV
Poudarki in podrobnosti
Rigol DS1054Z digitalni osciloskop 50 MHz 4-kanalni 1 GSa/s 24 Mpts 8 Bit digitalni osciloskop (dso)
- 50 MHz pasovna širina
- 4 analogni kanali
- Inovativna tehnologija UltraVision
- Vključene so vse neobvezne merilne funkcije
- USB vmesnik
- 17,78 cm TFT barvni zaslon
Tehnične specifikacije
- Vrsta izdelka
digitalni osciloskop
- Pasovna širina
50 MHz
- Stopnja vzorčenje na kanal
1 GSa/s
- Prikaz
Barvni TFT
- Izvedba
8 Bit
- Velikost zaslona
17,78 cm
- Značilnosti osciloskopa
digitalni osciloskop (dso)
- Časovna baza
5 ns - 50 s / div
- Število analognih vhodov maks.
4
delovni standardi (s certifikatom)
- Merilna kategorija
CAT I
CAT II 300 V
- Navpični odklon
1 mV – 10 V/div
- Vhodna impedanca
1 MΩ
- Vhodni sklop
AC, DC, GND
- Vhodna napetost
300 V
- Oskrba z napetostjo
115 V / AC; 230 V/AC
- Mere
(D x Š x V) 122 x 313 x 161 mm
- Teža
3.2 kg
- Zaslon
800 x 480 piksel
- Širina
313 mm
- Višina
161 mm
- Dolžina
122 mm
- Vmesnik
USB
USB-host
Ethernet
- Globina pomnilnika/kanal
24 Mpts
- Vrsta
DS1054Z
- Globina
122 mm
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 1392205 Digitalni osciloskop Rigol DS1054Z 50 MHz 500 MSa/s 12 Mpts 8 Bit digitalni pomnilnik (DSO)
Navodila za uporabo in varnost
Navodila za uporabo in varnost 1392205 Digitalni osciloskop Rigol DS1054Z 50 MHz 500 MSa/s 12 Mpts 8 Bit digitalni pomnilnik (DSO)
Opis
Rigol dobavlja model DS1054Z v celoti opremljen. Vse merilne funkcije so že aktivirane. To pomeni, da je osciloskop vedno na tekočem tudi s povečanimi merilnimi zahtevami.
Prikazane merilne krivulje lahko shranite neposredno na izbirni USB ključ preko sprednjega gostitelja USB ali jih prenesete v računalnik prek zadnje USB vtičnice.
Velik 17,78 cm TFT barvni monitor zanesljivo prikazuje vse podrobnosti.
Hitrost vzorčenja na kanal je 500 MSa / s in je povezana v enokanalno delovanje, tako da je dosežena hitrost vzorčenja do 1 GSa / s.
Tehnologija UltraVision omogoča odvisno od intenzivnosti prikaz prekrivajočih se signalnih območij in globino pomnilnika 24 Mpts za podroben prikaz signala.
Zaradi teh funkcij je DS1054Z izjemna merilna naprava, ki se lahko prilagodi vašim potrebam merjenja.
Besedilo je strojno prevedeno.
Prikazane merilne krivulje lahko shranite neposredno na izbirni USB ključ preko sprednjega gostitelja USB ali jih prenesete v računalnik prek zadnje USB vtičnice.
Velik 17,78 cm TFT barvni monitor zanesljivo prikazuje vse podrobnosti.
Hitrost vzorčenja na kanal je 500 MSa / s in je povezana v enokanalno delovanje, tako da je dosežena hitrost vzorčenja do 1 GSa / s.
Tehnologija UltraVision omogoča odvisno od intenzivnosti prikaz prekrivajočih se signalnih območij in globino pomnilnika 24 Mpts za podroben prikaz signala.
Zaradi teh funkcij je DS1054Z izjemna merilna naprava, ki se lahko prilagodi vašim potrebam merjenja.
Besedilo je strojno prevedeno.
Izvedba
- Morebitne posebne funkcije, kot dodatni pomnilnikom, Serial Bus sprožilec in dekoder, Napredno Trigger komplet ali snemanje v realnem času so zdaj na voljo v brezplačnem kompletu BND MSO / DS1000Z
- BND MSO / DS1000Z paket vsebuje možnosti:
- SA DS1000Z (dekodirna in sprožilna orodja za serijsko bus RS232 / UART, I2C in SPI)
- MEM-DS1000Z (razširitev pomnilnika na globino pomnilnika 24 Mpts)
- REC-DS1000Z (funkcija zapisa za snemanje v realnem času in predvajanje valovnih oblik)
- AT DS1000Z (naprednih sprožilnih funkcij za serijske avtobusi RS232 / UART, I2C in SPI, RUNT, Windows, N-ti Edge, Delay, Time Out). "
Obseg dostave
- Digitalni osciloskop Rigol DS1054Z 50 MHz 500 MSa/s 12 Mpts 8 Bit digitalni pomnilnik (DSO)
Namigi
Najnovejše gonilnike in različice programske opreme lahko brezplačno prenesete s spletne strani proizvajalca.
Brezplačni opcijski paket BND-MSO / DS1000Z je vključena kot koda za odklepanje oz. je že aktivirano v izdelkuali so funkcije že aktivirane v napravi. "
