PCE Instruments PCE-OC 3 digitalni osciloskop 200 kHz 2.5 MSa/s slušalka 1 kos
Ean:
Koda proizvajalca:
Št. izdelka:
Podatkovni list izdelka (PDF)
730 kos - zaloga Nemčija
Število
Skupaj (55,99 € / Kos)
55,99 €
z DDV
Vključena je 14-dnevna politika vračila
Poudarki in podrobnosti
PCE Instruments PCE-OC 3 digitalni osciloskop 200 kHz 2.5 MSa/s slušalka 1 kos
- 200 kHz
- Število analognih vhodov maks. 1
Tehnične specifikacije
- Enosmerna napetost
- Merilno območje -40 ... +40 V
- Ločljivost 0,01 V
- Natančnost ±10 % odčitka.
- Enosmerna napetost
- Merilno območje -400 ... +400 V
- Ločljivost 0,01 V
- Natančnost ±10 % odčitka.
- Izmenični tok (AC)
- Merilno območje -40 ... +40 V
- Ločljivost 0,01 V
- Natančnost ±10 % odčitka.
- Izmenični tok (AC)
- Merilno območje -400 ... +400 V
- Ločljivost 0,01 V
- Natančnost ±10 % odčitka.
- Frekvenca
- Merilno območje 0 ... 200 kHz
- Ločljivost 0,001 kHz
- Natančnost ±10 % odčitka.
- Specifikacije osciloskopa
- Število kanalov: 1
- Pasovna širina 200 kHz
- Merilne funkcije MIN, MAX, RMS, peak-peak, AVG
- Frekvenca vzorčenja 2,5 MS/s
- Največja vhodna napetost 400 V
- Časovna baza 10 µs / 500 s
- Navpična občutljivost X1: 10 mV / del ... 10 V/deljenje, X10: 100 mV/deljenje... 100 V / div
- Splošni tehnični podatki
- Vrsta zaslona: barvni TFT zaslon
- Velikost zaslona 2,8 palca
- Samodejni izklop po 30 minutah
- Način sprožilca: Samodejno, Normalno, Enojno
- Jezik menija: angleščina (ZDA), angleščina (VB)
- Zaščitni razred (naprava) IP20
- Baterija/Akumulatorska baterija 1 x 3,7 V notranja, litijeva
- Kapaciteta 1000 mAh
- Delovni pogoji 0 ... 50 °C, 0 ... 90 % relativna vlažnost
- Pogoji shranjevanja 0 ... 50 °C, 0 ... 90 % relativna vlažnost
- Dimenzije (D x Š x V) 73 x 105 x 21 mm
- Teža: 107 g
- Vrsta izdelka
digitalni osciloskop
- Pasovna širina
200 kHz
- Stopnja vzorčenje na kanal
2.5 MSa/s
- Velikost zaslona
2.8 palec
- Značilnosti osciloskopa
slušalka
- Časovna baza
10 µs / 500 s
- Število analognih vhodov maks.
1
delovni standardi (lastni)
- Navpični odklon
100 mV
- Vhodna napetost
400 V
- Oskrba z napetostjo
3,7 V
- Mere
(D x Š x V) 73 x 105 x 21 mm
- Teža
107 g
- Širina
105 mm
- Višina
21 mm
- Dolžina
73 mm
- Vmesnik
USB-C
- Vrsta
PCE-OC 3
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 3594460 PCE Instruments PCE-OC 3 digitalni osciloskop 200 kHz 2.5 MSa/s slušalka 1 kos
Navodila za uporabo in varnost
Navodila za uporabo in varnost 3594460 PCE Instruments PCE-OC 3 digitalni osciloskop 200 kHz 2.5 MSa/s slušalka 1 kos
Opis

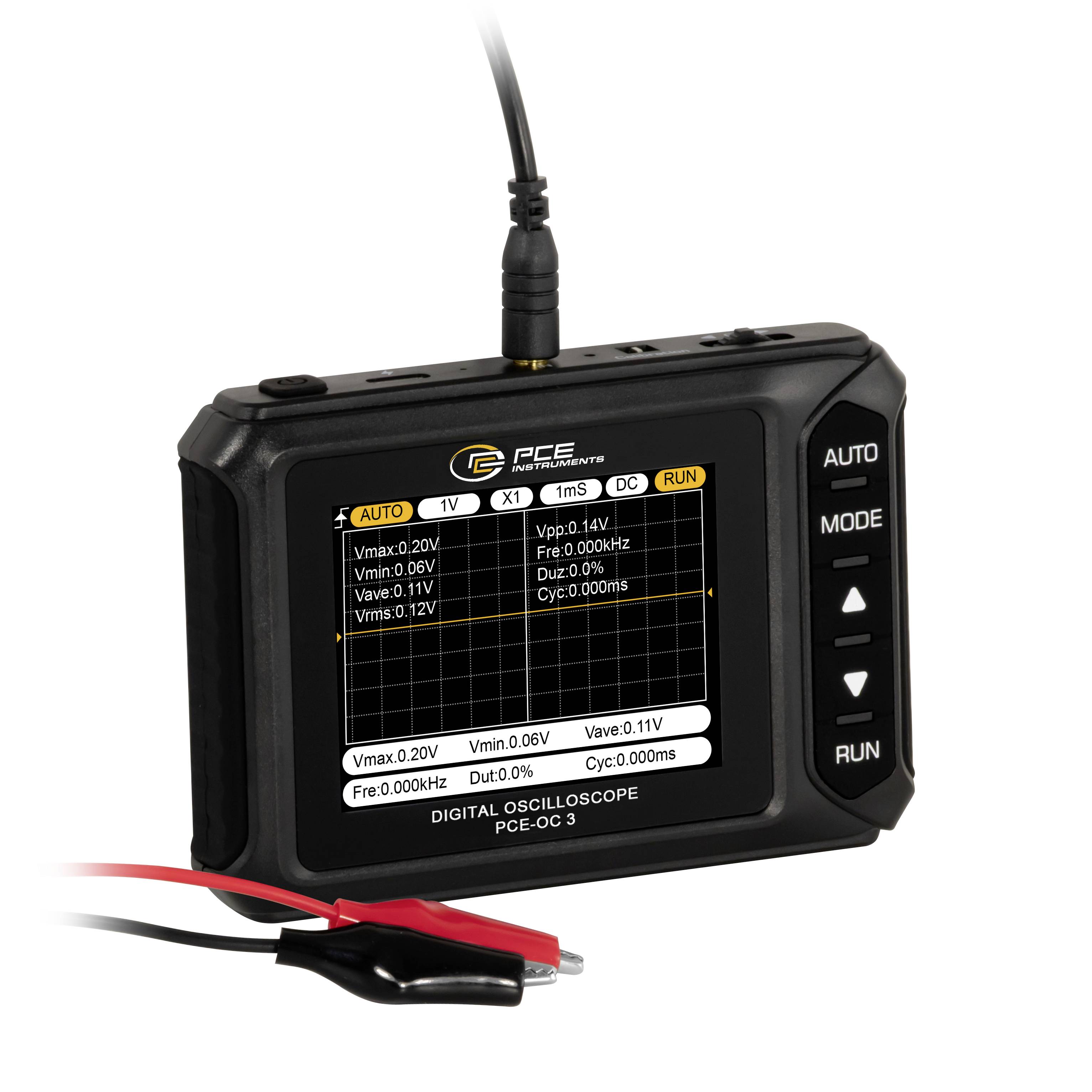

Ta osciloskop je bil zasnovan za mobilno uporabo, pa tudi za hitro analizo signalov v delavnici, laboratoriju ali na terenu. Zazna napetosti v območju -400 V ... +400 V, odvisno od izbranega načina (X1 ali X10, preklopljivo neposredno na napravi). Ponuja vertikalno občutljivost 10 mV/div ... 10 V/delek v načinu X1 in 100 mV/delek ... 100 V/div v načinu X10. Meritev se izvede s priloženimi krokodilskimi sponkami. S časovno osnovo 10 µs ... Z vzorčno hitrostjo 500 s/div, pasovno širino 200 kHz in frekvenco vzorčenja 2,5 MS/s osciloskop omogoča zanesljivo in natančno predstavitev električnih signalov.

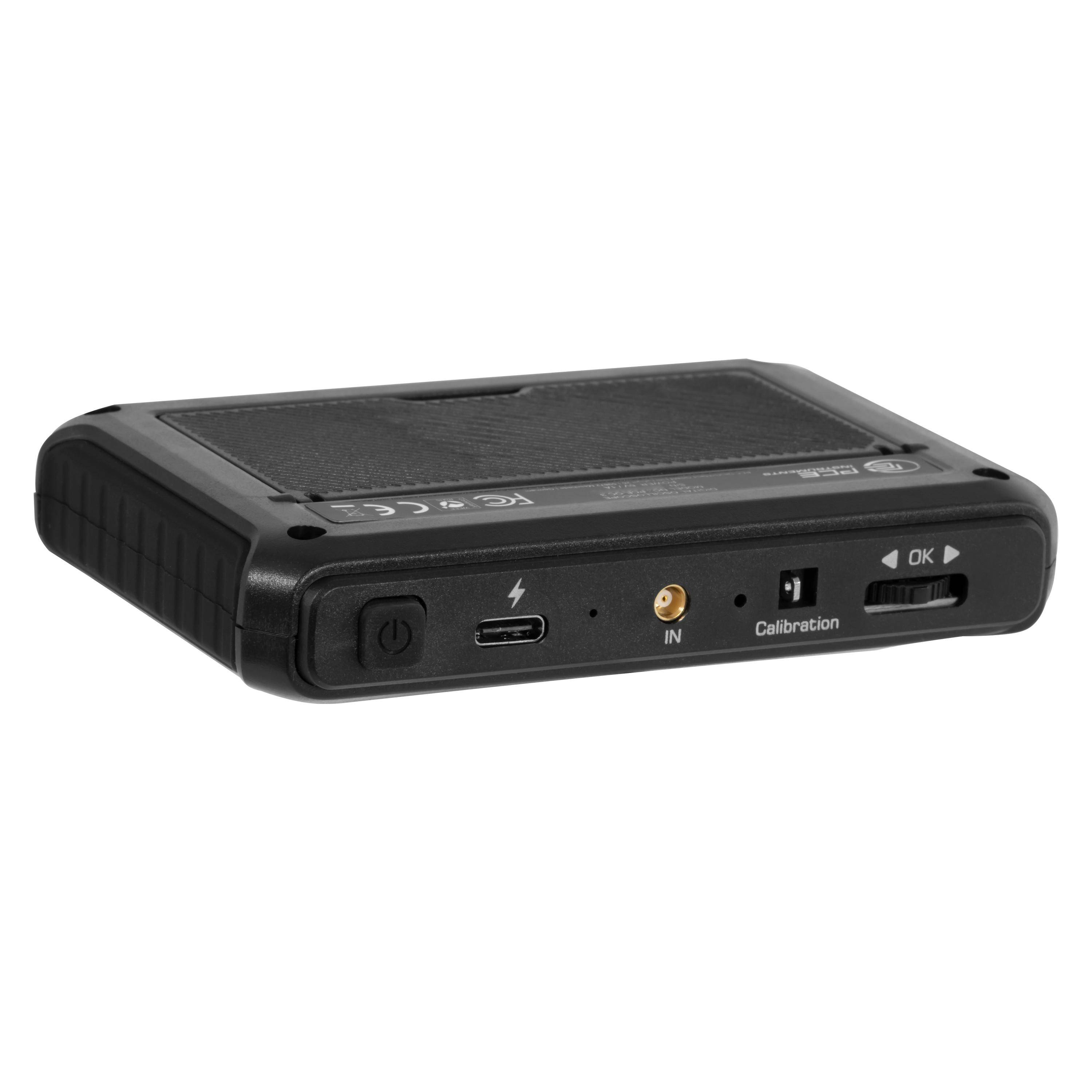

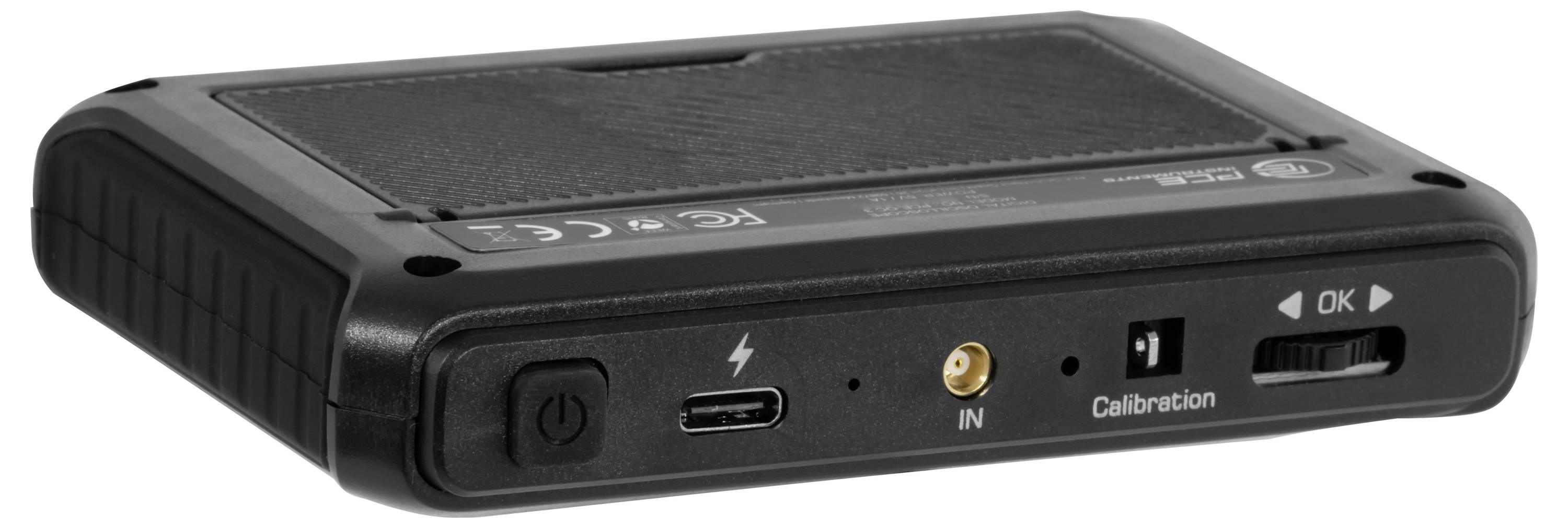

Za učinkovito obdelavo signalov je mogoče valovne oblike začasno ustaviti in selektivno premakniti – na primer za zaznavanje motenj ali analizo kompleksnih modulacijskih tehnik. Funkcija samodejnega merjenja beleži parametre signala, kot so frekvenca, periodo, efektivno vrednost (RMS), povprečno vrednost (AVG), najvišjo in najnižjo napetost ter vrednost od vrha do vrha. Nastavljiva sprožilna napetost zagotavlja stabilen prikaz. Preklopna sklopka omogoča ločeno obravnavo enosmerne in izmenične napetosti. Za preverjanje merilnih vodnikov ali sond je na voljo integriran kalibracijski izhod z 1 kHz in 50 % delovnim ciklom.
Visokoločljivostni 2,8-palčni barvni zaslon jasno prikazuje obliko signala. Napajanje zagotavlja litijeva baterija s kapaciteto 1000 mAh, ki se polni prek USB-C (5 V/1 A). Samodejni izklop po 30 minutah poveča energetsko učinkovitost pri mobilnem delovanju. Zaradi kompaktnih dimenzij je osciloskop idealen za prilagodljivo uporabo na terenu, pri usposabljanju ali kot priročno diagnostično orodje v elektro delavnici. Osciloskop združuje natančnost, mobilnost in funkcionalnost v kompaktni napravi.
Besedilo je strojno prevedeno.
Za učinkovito obdelavo signalov je mogoče valovne oblike začasno ustaviti in selektivno premakniti – na primer za zaznavanje motenj ali analizo kompleksnih modulacijskih tehnik. Funkcija samodejnega merjenja beleži parametre signala, kot so frekvenca, periodo, efektivno vrednost (RMS), povprečno vrednost (AVG), najvišjo in najnižjo napetost ter vrednost od vrha do vrha. Nastavljiva sprožilna napetost zagotavlja stabilen prikaz. Preklopna sklopka omogoča ločeno obravnavo enosmerne in izmenične napetosti. Za preverjanje merilnih vodnikov ali sond je na voljo integriran kalibracijski izhod z 1 kHz in 50 % delovnim ciklom.
Visokoločljivostni 2,8-palčni barvni zaslon jasno prikazuje obliko signala. Napajanje zagotavlja litijeva baterija s kapaciteto 1000 mAh, ki se polni prek USB-C (5 V/1 A). Samodejni izklop po 30 minutah poveča energetsko učinkovitost pri mobilnem delovanju. Zaradi kompaktnih dimenzij je osciloskop idealen za prilagodljivo uporabo na terenu, pri usposabljanju ali kot priročno diagnostično orodje v elektro delavnici. Osciloskop združuje natančnost, mobilnost in funkcionalnost v kompaktni napravi.
Besedilo je strojno prevedeno.

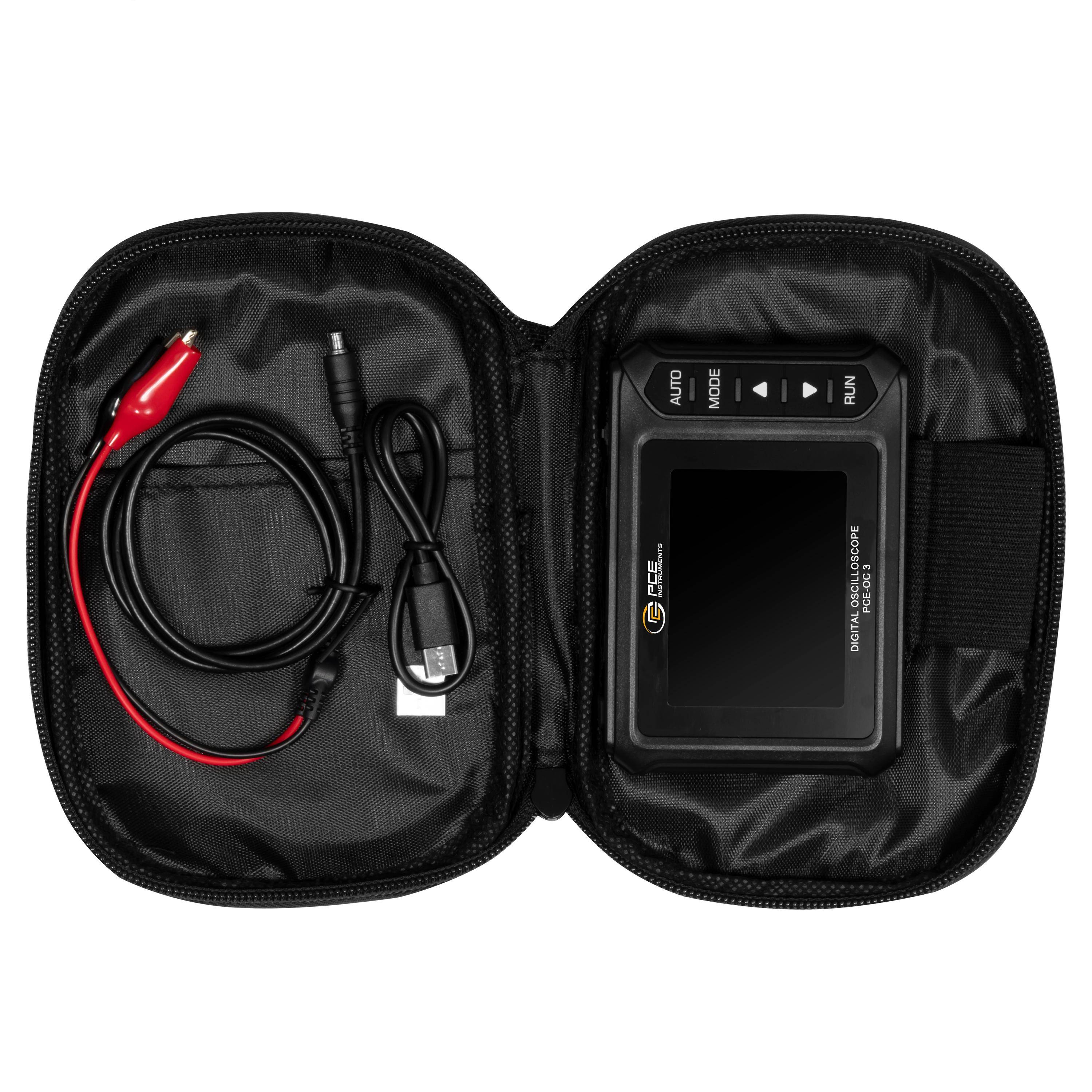

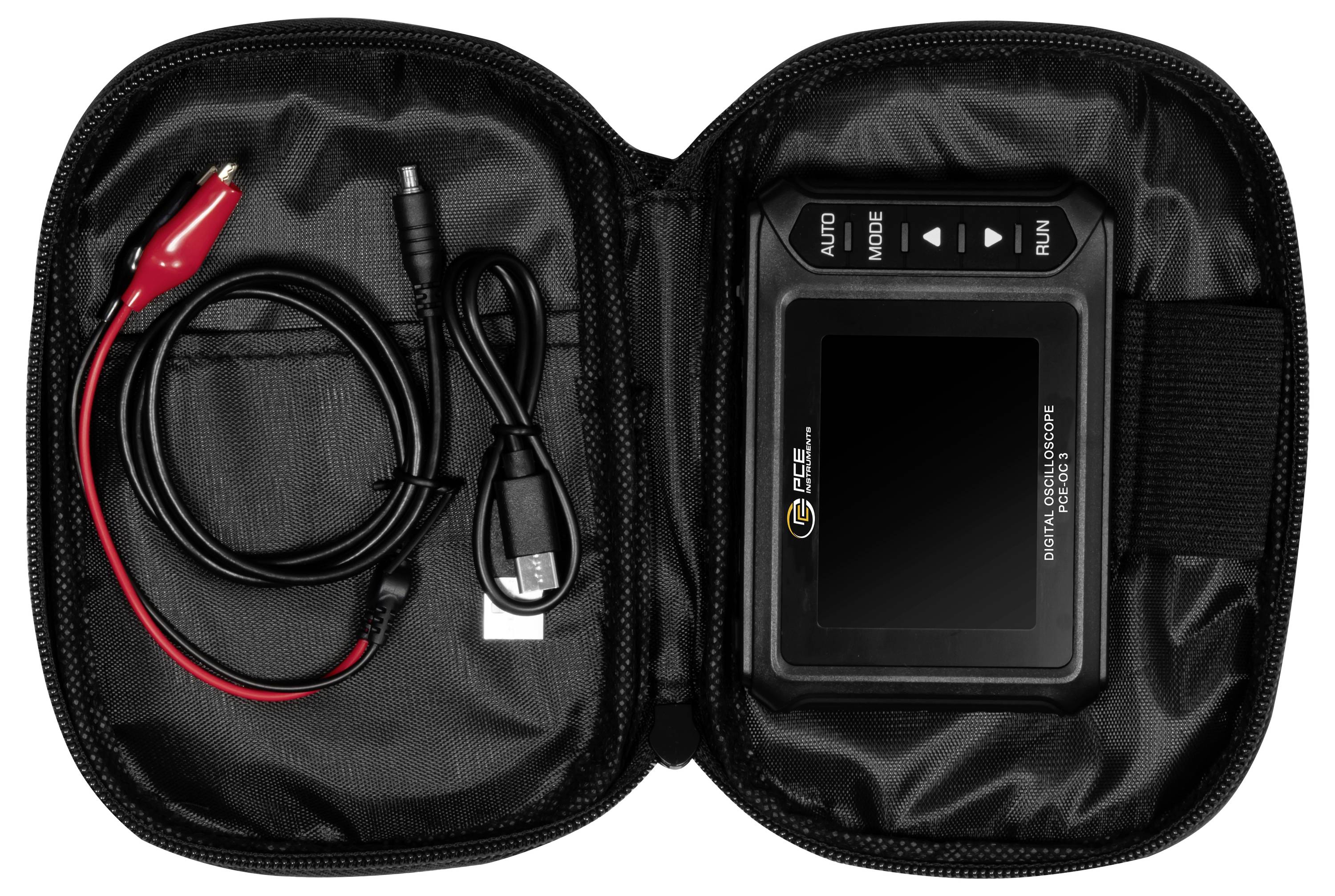

Obseg dostave
- 1 x osciloskop PCE-OC 3

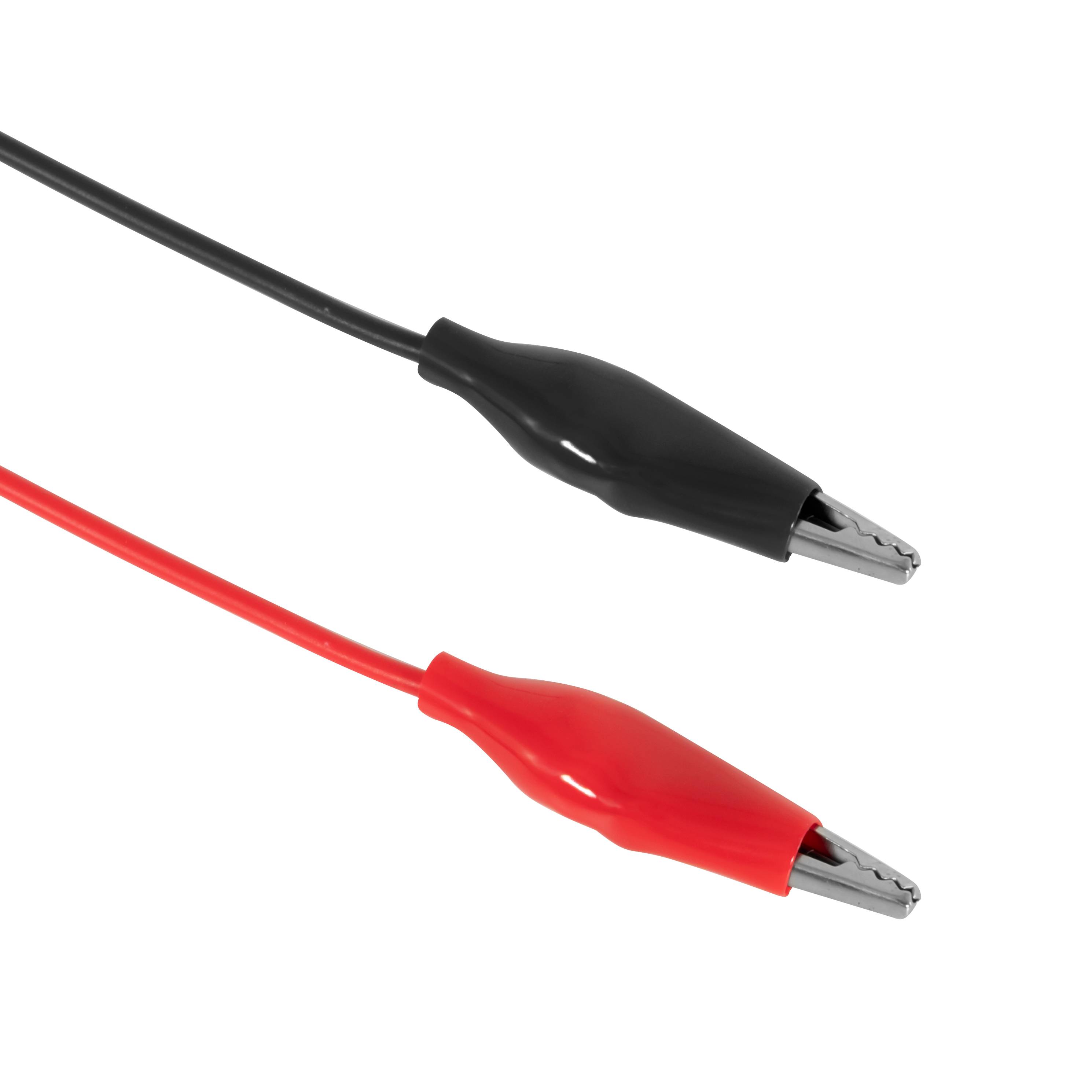

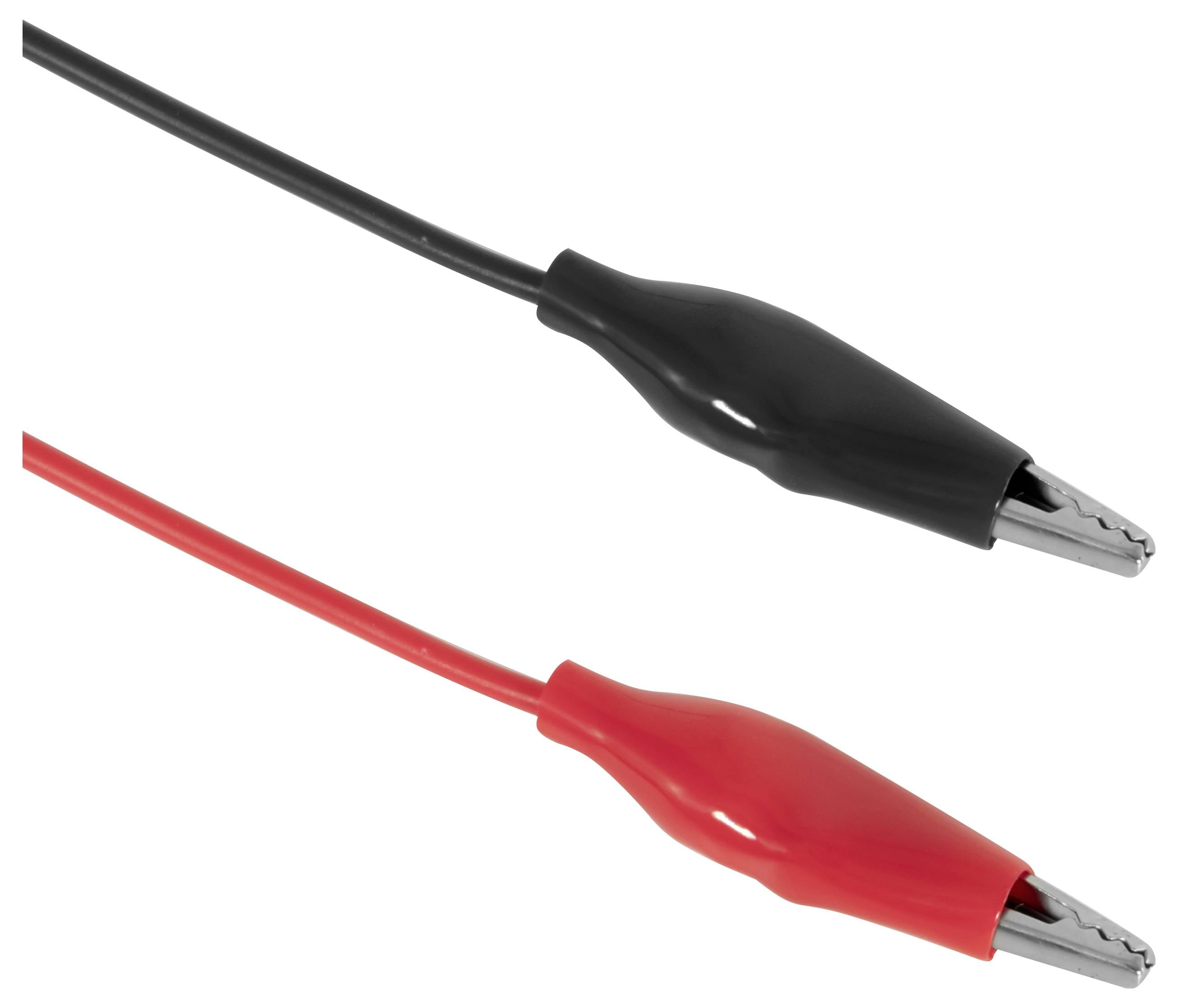

- 1 x komplet merilnih kablov s krokodilsko sponko
- 1 x kabel USB-C
- 1 x Torba za opremo
- 1 x Navodila za uporabo
