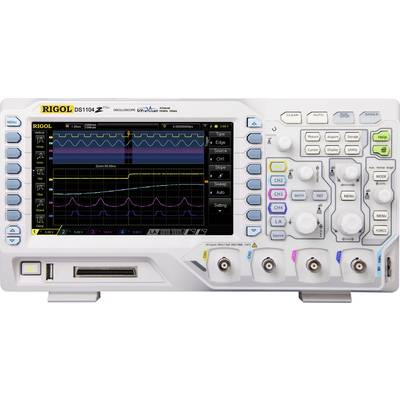

Slika je simbolična
Slika je simbolična
Digitalni osciloskop Rigol DS1104Z-S Plus 100 MHz 4-kanalni 250 MSa/s 3 Mpts 8 Bit digitalni pomnilnik (DSO), funkcijski
Ean:
Koda proizvajalca:
Št. izdelka:
Podatkovni list izdelka (PDF)
7 kos - zaloga Nemčija
Število
Skupaj (789,00 € / Kos)
789,00 €
z DDV
Na voljo samo 7 kos - zaloga Nemčija
Poudarki in podrobnosti
Rigol DS1104Z-S Plus digitalni osciloskop 100 MHz 4-kanalni 1 GSa/s 24 Mpts 8 Bit digitalni osciloskop (dso), funkcijski generator 1 kos
- 100 MHz
- Število analognih vhodov maks. 4
Tehnične specifikacije
- Pasovna širina: 100 MHz
- 4 analogni vhodni kanali
- 8-bitna ločljivost
- 1 mv - 10 V / div
- 24 mpts pomnilnika
- USB ključek
- 2-kanalni ločni generator, 2MHz
- Vrsta izdelka
digitalni osciloskop
- Pasovna širina
100 MHz
- Stopnja vzorčenje na kanal
1 GSa/s
- Prikaz
Barvni TFT
- Izvedba
8 Bit
- Velikost zaslona
17,78 cm
- Značilnosti osciloskopa
digitalni osciloskop (dso)
funkcijski generator
- Časovna baza
5 ns - 50 s / div
- Število analognih vhodov maks.
4
delovni standardi (lastni)
- Merilna kategorija
CAT I
CAT II 300 V
- Navpični odklon
1 mV – 10 V/div
- Vhodna impedanca
1 MΩ
- Vhodni sklop
AC, DC, GND
- Vhodna napetost
300 V
- Oskrba z napetostjo
115 V / AC; 230 V/AC
- Mere
(D x Š x V) 122 x 313 x 161 mm
- Teža
3.2 kg
- Zaslon
800 x 480 piksel
- Širina
313 mm
- Višina
161 mm
- Dolžina
122 mm
- Vmesnik
USB
USB-host
Ethernet
- Globina pomnilnika/kanal
24 Mpts
- Vrsta
DS1104Z-S Plus
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 1392194 Digitalni osciloskop Rigol DS1104Z-S Plus 100 MHz 4-kanalni 250 MSa/s 3 Mpts 8 Bit digitalni pomnilnik (DSO), funkcijski
Navodila za uporabo in varnost
Navodila za uporabo in varnost 1392194 Digitalni osciloskop Rigol DS1104Z-S Plus 100 MHz 4-kanalni 250 MSa/s 3 Mpts 8 Bit digitalni pomnilnik (DSO), funkcijski
Navodila za uporabo in varnost 1392194 Digitalni osciloskop Rigol DS1104Z-S Plus 100 MHz 4-kanalni 250 MSa/s 3 Mpts 8 Bit digitalni pomnilnik (DSO), funkcijski
Izjava o skladnosti
Izjava o skladnosti 1392194 Digitalni osciloskop Rigol DS1104Z-S Plus 100 MHz 4-kanalni 250 MSa/s 3 Mpts 8 Bit digitalni pomnilnik (DSO), funkcijski
Opis
Model DS1104Z-S Plus je 4-kanalni digitalni osciloskop 100 MHz z izjemnimi lastnostmi. Upravljanje LAN in USB sta standardna, prav tako tudi številne matematične funkcije. Različica S vključuje dvokanalni, 25 MHz generator poljubne funkcije.
Model DS1104Z-S Plus ima vgrajeno veliko funkcij in posebnosti, ne da bi za to plačali doplačilo.
Dodatne funkcije lahko poljubno aktivirate s programskim ključem. To pomeni, da je osciloskop vedno na tekočem tudi s povečanimi merilnimi zahtevami.
Prikazane merilne krivulje lahko shranite neposredno na izbirni USB ključ preko sprednjega gostitelja USB ali jih prenesete v računalnik prek zadnje USB vtičnice.
Velik 17,78 cm TFT barvni monitor zanesljivo prikazuje vse podrobnosti.
Hitrost vzorčenja na kanal je 500 MSa / s in je povezana v enokanalno delovanje, tako da je dosežena hitrost vzorčenja do 1 GSa / s.
Tehnologija UltraVision omogoča odvisno od intenzivnosti prikaz prekrivajočih se signalnih območij in globino pomnilnika 24 Mpts za podroben prikaz signala.
Zaradi teh funkcij je DS1104Z-S Plus izjemna merilna naprava, ki se lahko prilagodi vašim potrebam merjenja.
Besedilo je strojno prevedeno.
Model DS1104Z-S Plus ima vgrajeno veliko funkcij in posebnosti, ne da bi za to plačali doplačilo.
Dodatne funkcije lahko poljubno aktivirate s programskim ključem. To pomeni, da je osciloskop vedno na tekočem tudi s povečanimi merilnimi zahtevami.
Prikazane merilne krivulje lahko shranite neposredno na izbirni USB ključ preko sprednjega gostitelja USB ali jih prenesete v računalnik prek zadnje USB vtičnice.
Velik 17,78 cm TFT barvni monitor zanesljivo prikazuje vse podrobnosti.
Hitrost vzorčenja na kanal je 500 MSa / s in je povezana v enokanalno delovanje, tako da je dosežena hitrost vzorčenja do 1 GSa / s.
Tehnologija UltraVision omogoča odvisno od intenzivnosti prikaz prekrivajočih se signalnih območij in globino pomnilnika 24 Mpts za podroben prikaz signala.
Zaradi teh funkcij je DS1104Z-S Plus izjemna merilna naprava, ki se lahko prilagodi vašim potrebam merjenja.
Besedilo je strojno prevedeno.
Izvedba
- 4 brezplačne posebne funkcije, kot so razširitev pomnilnika, sprožilec serijskega vodila in dekoder, podaljšani komplet sprožilcev ali snemanje v realnem času, so zdaj vključene v brezplačni paket BND-MSO / DS1000Z
- Paket BND-MSO / DS1000Z vsebuje možnosti:
- SA-DS1000Z (orodja za dekodiranje in sproženje za serijske avtobuse RS232 / UART, I2C in SPI)
- MEM-DS1000Z (razširitev pomnilnika na globino pomnilnika 24 Mpts)
- REC-DS1000Z (funkcija snemanja za sprotno snemanje in predvajanje valovnih oblik)
- AT-DS1000Z (razširjene sprožilne funkcije za serijske vodila RS232 / UART, I2C in SPI, Runt, Windows, Nth Edge, Delay, Time Out).
- Besedilo je strojno prevedeno.
Obseg dostave
- Digitalni osciloskop Rigol DS1104Z-S Plus 100 MHz 4-kanalni 250 MSa/s 3 Mpts 8 Bit digitalni pomnilnik (DSO), funkcijski generator
Namigi
Najnovejše gonilnike in različice programske opreme lahko brezplačno prenesete s proizvajalčevega spletnega mesta.
Prosti opcijski paket BND-MSO / DS1000Z je vključen kot aktivacijska koda ali pa so funkcije že aktivirane.
