Ponovni razmislek o ožičenju.
Status quo kot izziv ...
Strojniški sektor in sektor inženiringa naprav se trenutno sooča z velikimi izzivi zaradi pomanjkanja usposobljenega osebja. Obstoječi usposobljeni delavci morajo pogosto prevzeti naloge, ki bi jih danes lahko opravili veliko hitreje. Obstaja velik potencial za optimizacijo, zlasti pri ožičenju zaščitnih stikal motorjev in kontaktorjev. Široko uporabljena tehnologija vijačnih priključkov je zelo zamudna. Čeprav alternative, kot so vzmetni in vtični priključki, ponujajo hitrejšo rešitev, so le delno primerne za neusposobljeno osebje in robote. Te alternative so težje obvladljive in niso primerne za vse vrste kablov. Poleg tega zagotavljajo le omejene povratne informacije glede pravilne povezave.
Naš odgovor ...
Z več kot 100-letnimi izkušnjami na področju zaščite motorjev in tehnologije kontaktorjev predstavljamo novo generacijo TeSys Deca s tehnologijo Snap-In! Te intuitivno upravljane in inovativne sponke omogočajo električne povezave brez orodja v samo eni sekundi na vodnik, kar ponuja do 96 odstotkov hitrejše povezave v primerjavi s tradicionalnimi metodami. Robustne vzmetne sponke so zasnovane tako, da ostanejo varno na mestu tudi pri močnih vibracijah in jih ni treba ponovno zategovati. Sponke Snap-In se zaskočijo z izrazitim klikom takoj, ko je vodnik pravilno nameščen, kar zagotavlja zvočno, otipno in vizualno povratno informacijo. To zagotavlja hitro in zanesljivo ožičenje, tudi za robote v avtomatizirani montaži krmilnih omar. Tako fleksibilne kot toge vodnike je mogoče priključiti brez tulcev, namenske testne točke pa omogočajo funkcionalno testiranje.

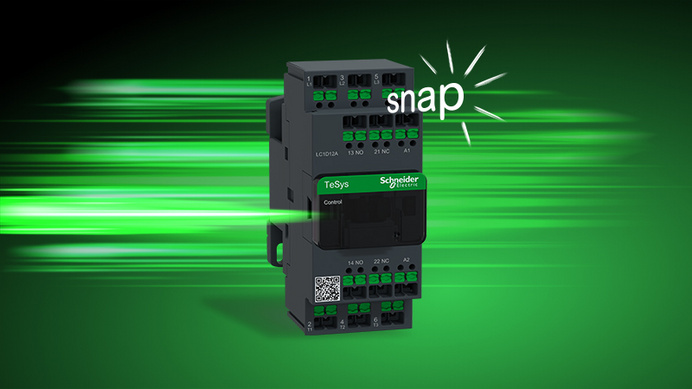

V hipu!
Prelomna tehnologija priključkov snap-in ponuja znatne prihranke časa med postopkom ožičenja. Omogoča tako nespecializiranemu osebju kot robotom, da brezhibno vzpostavijo električne povezave. Zahvaljujoč montaži brez orodja in z eno roko, jasnim mehanizmom povratnih informacij in dejstvu, da ni potrebno vzdrževanje, je celoten postopek ožičenja močno poenostavljen. To omogoča hiter, učinkovit in varen zagon sistemov.
TeSys Snap-In | Pregled izdelka

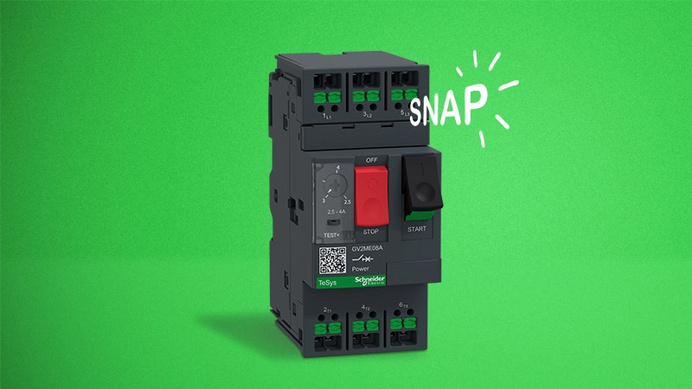

TeSys Deca Power GV2
Zaščitno stikalo motorja
Zaščita pred preobremenitvijo, kratkim stikom in izpadom faze za preprečevanje pregrevanja in poškodb

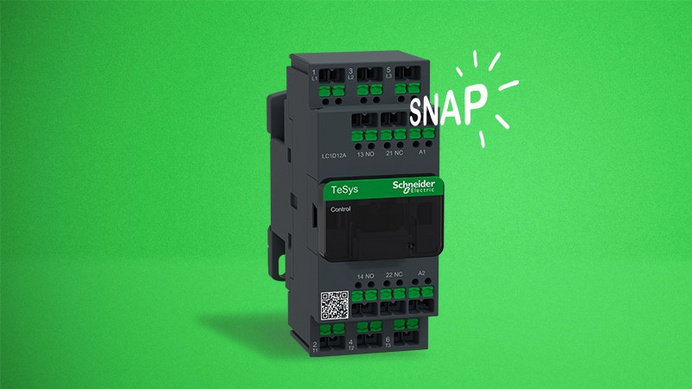

TeSys Deca Control LC1D
Močnostni kontaktorji
Za preklapljanje in prekinjanje velikih tokov v elektroindustriji

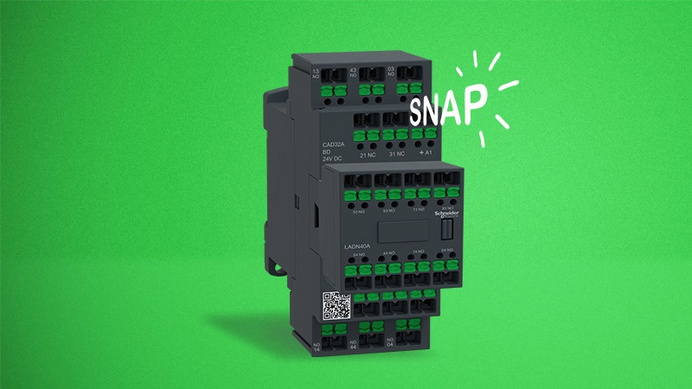

TeSys Deca CAD
Pomožni kontaktorji
Za avtomatizacijsko in krmilno tehnologijo za preklapljanje majhnih tokov ali krmilnih signalov
TeSys Snap-In
TeSys Snap-In
Inovativna tehnologija zaskočnega priklopa omogoča hitro namestitev brez orodja, ki je intuitivna in neverjetno enostavna za uporabo. To ne le skrajša čas montaže, temveč tudi znatno zmanjša tveganje za poškodbe. Prilagodljivost sistema se izkaže za resnično prednost, zlasti na težko dostopnih mestih. Poleg tega imate koristi od nižjih stroškov, saj odpravljate potrebo po orodju in vzdrževanju. Učinkovito, varno in trajnostno – popolnoma prilagojeno vašim potrebam.

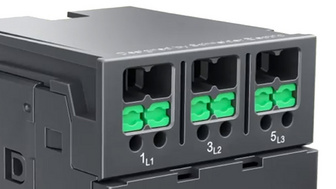

Pogoj dostave
Naprava je opremljena s prednapeto vzmetjo. Položaj gumba označuje preklopno stanje prednapete vpenjalne točke.

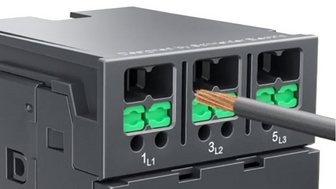

Ožičenje
Vstavljanje ogoljene žice v vpenjalno točko je enostavno in varno, brez potrebe po nadaljnjih pripravah.

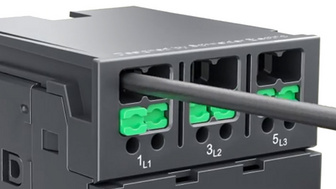

Vpenjanje
Ko se žica dotakne ozemljitvenega kontakta priključka, se vzmet vpenjalne točke sprosti in zaskoči na priključek. To spremeni položaj gumba, kar spremlja izrazit "klik".

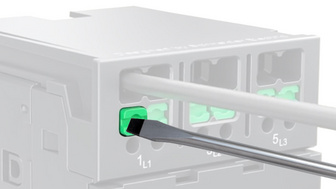

Odvezovanje
Najprej z izvijačem (2,5–3,5 mm) ponovno namestite vse gumbe. Nato lahko žice z eno roko enostavno izvlečete iz sponk.
Primerjava tehnologij povezovanja
| Vrsta povezave | Fleksibilna žica brez končnega tulca | Ali je ožičenje možno brez orodja? | Prikaz stanja povezave | Priključek brez vzdrževanja | Ali je mogoče odklopiti ožičenje z eno roko? |
|---|---|---|---|---|---|
| Snap-In | Da | Da | Da | Da | Da |
| Vtisni | Da | - | - | Da | - |
| Vzmetni mehanizem | Da | - | - | Da | - |
| Vijak | - | - | - | - | - |

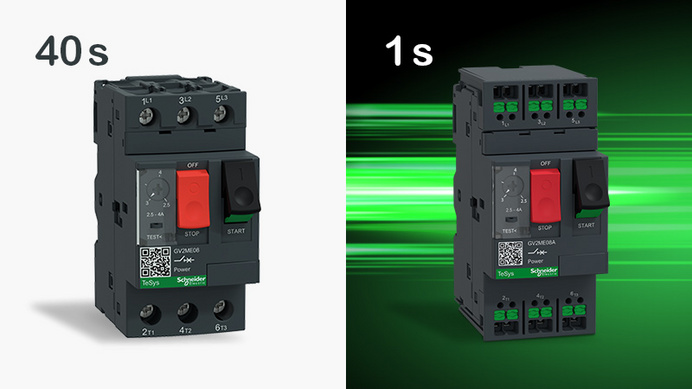

Več časa za tisto, kar je pomembno – v trenutku!
Preprost način ožičenja ne omogoča le laikom ali avtomatiziranim sistemom enostavno priključitev žic na sponke, temveč tudi znatno skrajša potreben čas. S tehnologijo snap-in je mogoče vodnik priključiti v samo dveh sekundah. To je prihranek časa 96 odstotkov v primerjavi s približno 30 sekundami pri vijačnih povezavah. V primerjavi z vzmetnimi sponkami in vtičnimi sistemi je snap-in ožičenje tudi do 88 odstotkov hitrejše.
| Vrsta povezave | Priprava na odstranitev izolacije | Priprava konca kabla | Čas povezave | Celoten čas ožičenja |
|---|---|---|---|---|
| Snap-In | 1 s | N/N 11 s | 1 s brez AEH 1 s z AEH | 2-12 s brez AEH 2-12 s z AEH |
| Vtisni | 1 s | N/N 11 s | 6 s brez AEH 2 s z AEH | 7-18 s brez AEH 3 - 14 s z AEH |
| Vzmetni mehanizem | 1 s | N/N 11 s | 6 s brez AEH 2 s z AEH | 7 - 18 s brez AEH 3 - 14 s z AEH |
| Vijak | 1 s | 11 s | 18 s | 30 s |
*AEH = Končna tulka za žico

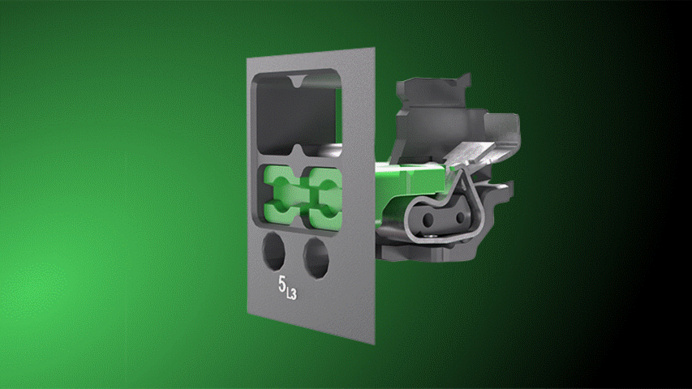

Drži, kar obljublja – v trenutku!
Ključna značilnost nove tehnologije priključkov snap-in je njeno delovanje brez kakršnega koli vzdrževanja. Uporabljene vzmeti izvajajo tako močan pritisk, da se kontakti ne zrahljajo niti pri močnih udarcih ali vibracijah. Zaradi tega so izjemno robustni priključki idealni za krmilne omare v zahtevnih okoljih ali na težko dostopnih mestih za distribucijo električne energije. Tipične uporabe vključujejo železniški promet, gradbeno opremo in zahtevna industrijska okolja. Uporabniki se lahko zanesejo na električno povezavo, ki preprečuje okvarjeno ožičenje, tudi v ekstremnih pogojih. To odpravlja potrebo po dolgotrajnih vzdrževalnih delih ali celo izpadih delovanja zaradi ohlapnih priključkov.

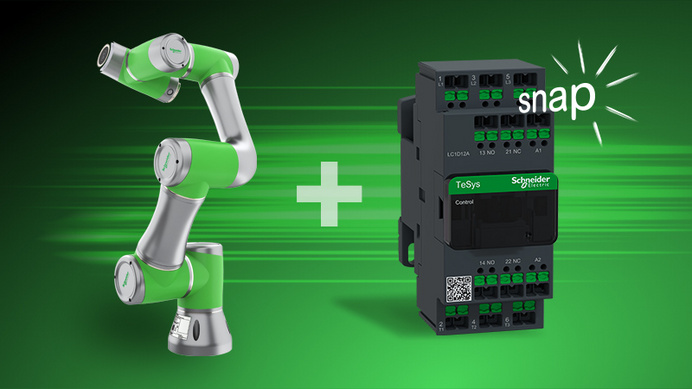

Ready-to-Robot – v trenutku!
Inovativna priključna sponka Snap-in je zasnovana posebej za avtomatizirano prihodnost in je zato »pripravljena za robotizacijo«. Kolaborativni robot – kot je kobot Lexium podjetja Schneider Electric – lahko opravi potrebna opravila ožičenja. Robotska roka preprosto vstavi vodnik v ustrezno odprtino. Jasne avdio-vizualne povratne informacije ob vstavitvi omogočajo robotu z ustreznimi senzorji, da zagotovi optimalen stik. Želite avtomatizirati svoje procese? Naši strokovnjaki vam bodo z veseljem pomagali pri vašem projektu.
