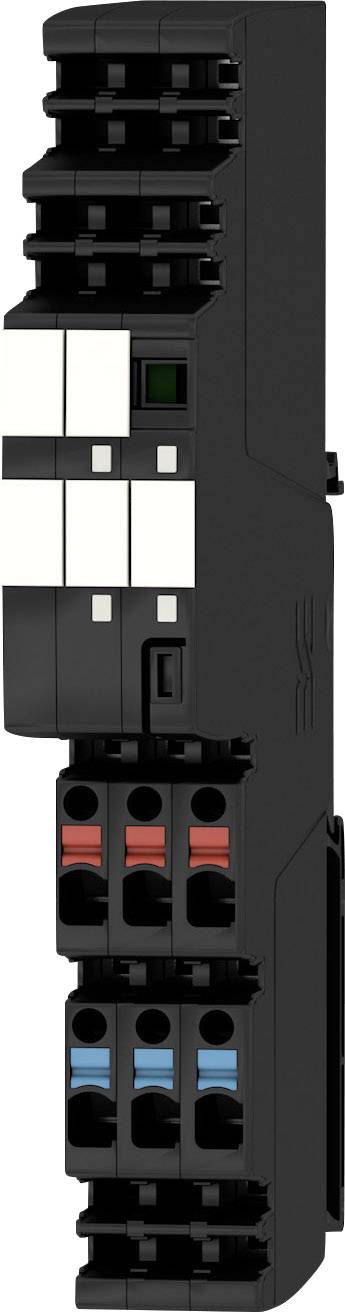

1 kos Weidmüller AMG ELM-6D CO
Ean:
Koda proizvajalca:
Št. izdelka:
Vrsta izdelka
elektronski nadzor napetosti
Funkcije
breme
Vrsta
AMG ELM-6D CO
Značilnosti
z LED
Moč
1566 mW
Podatkovni list izdelka (PDF)
5 kos - zaloga Nemčija
Število
Skupaj (53,99 € / Kos)
53,99 €
z DDV
Na voljo samo 5 kos - zaloga Nemčija
Tehnične specifikacije
- Območje vhodne napetosti DC: 18… 30 V DC Poraba toka (v prostem teku): 40 mA Poraba toka (polna obremenitev): IOUT +50 mA Konformni premaz: Da Rele za aktiviranje izhoda: Da Izguba moči v prostem teku: 720 mW Nazivna izguba moči : 1566 mW Prenapetostna kategorija: III Prenapetostni zaščitni vhod, izhod, vodilo: Surpressor Diode Število terminalov: 6 (3x + / 3x -) rezilo izvijača: 0,6 x 3,5 LED zelena: delovanje (brez napak), opozorilo: I Out>90% Ocenil sem (utripa) LED rdeča: nadzor obremenitve je izklopljen, nadzor obremenitve se je sprožil (utripa), notranja napaka (hitro utripa)
- Vrsta izdelka
elektronski nadzor napetosti
- Vrsta
AMG ELM-6D CO
- Funkcije
breme
- Značilnosti
z LED
1566 mW
- Priključek
Push-In sponka
IP20
- Min. temperatura
-25 °C
- Maks. temperatura
+55 °C
- Širina
18.3 mm
- Višina
125 mm
- Globina
96.5 mm
- Mere
(Š x V x G) 18.3 x 125 x 96.5 mm
- Vsebina
1 kos
- Teža
43 g
- AWG (maks.)
12
- AWG min.
26
- Barva
črna
- Nazivna napetost
24 V/DC
- Nazivni tok
6 A
- Fleksibilni prečni prerez (maks.)
2.5 mm²
- Maks. prečni prerez trdnosti
2.5 mm²
- Fleksibilen prerez (min.)
0.14 mm²
- Togi prerez (min.)
0.14 mm²
- UKCA
da
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 1605445 1 kos Weidmüller AMG ELM-6D CO
Navodila za uporabo in varnost
Navodila za uporabo in varnost 1605445 1 kos Weidmüller AMG ELM-6D CO
Opis
Učinkovito delovanje strojev in sistemov zahteva varnostno in enostavno vzdrževanje krmilnih močnostnih distribucij, ki jih je mogoče namestiti na časovno in prostorsko varčen način.
Z novim sistemom maxGUARD so predhodno ločeno nameščeni priključni bloki za potencialno distribucijo v izhodih elektronskih nadzornikov obremenitve postali sestavni del 24 V DC krmilnega tokovnega razvoda.
Nova kombinacija spremljanja obremenitve in potencialne distribucije prihrani čas med namestitvijo, poveča zanesljivost in zmanjša odtis na montažni tirnici za 50 odstotkov.
Besedilo je strojno prevedeno.
Z novim sistemom maxGUARD so predhodno ločeno nameščeni priključni bloki za potencialno distribucijo v izhodih elektronskih nadzornikov obremenitve postali sestavni del 24 V DC krmilnega tokovnega razvoda.
Nova kombinacija spremljanja obremenitve in potencialne distribucije prihrani čas med namestitvijo, poveča zanesljivost in zmanjša odtis na montažni tirnici za 50 odstotkov.
Besedilo je strojno prevedeno.
Obseg dostave
- 1 kos Weidmüller AMG ELM-6D CO
