Name: 3-polni 800 A 8 zapiralo, 8 odpiralo 690 V/AC Siemens 3KF53800LF11
Brand: Siemens
SKU: 1744548
Availability: BackOrder

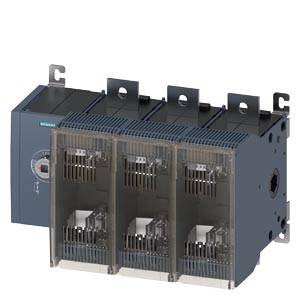

Električna stikalna enota z več segmenti, primerna za industrijske aplikacije, krmilni gumb na levi strani.

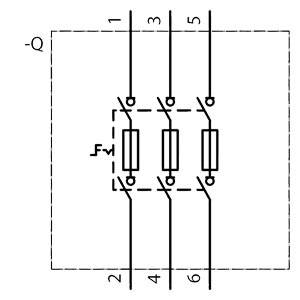

Diagram električnega stikala s tremi vzporednimi, odprtimi tokokrogi. Oštevilčeni priključki od 1 do 6, upor F1 označen.

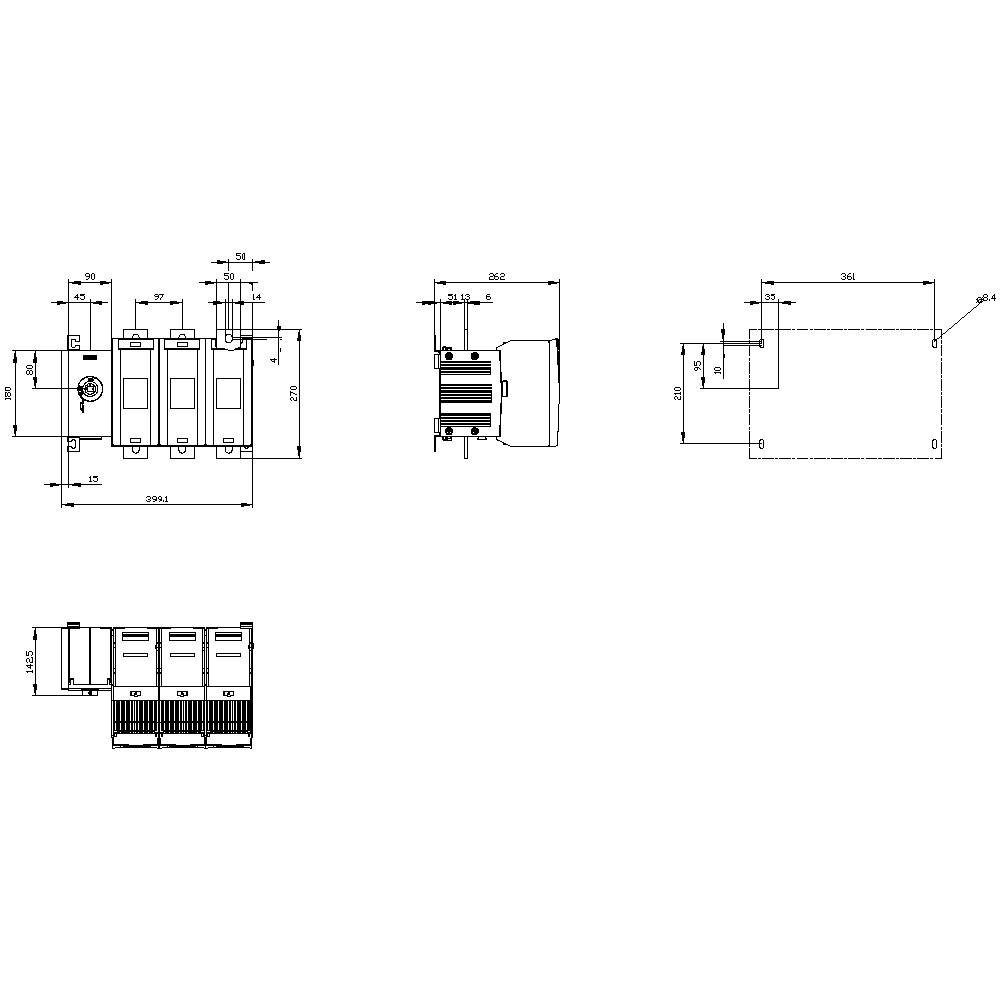

Tehnična risba električnega naprave z merami. Prikazuje sprednji, stranski in pogled od zgoraj ter natančne dimenzije.

1/3

Slika je simbolična

Nazivna napetost

690 V/AC

Število pinov

Nazivni tok - zaokrožen

800 A

Kontakt

8 zapiralo

8 odpiralo

Obratovalna napetost

690 V/AC

Podatkovni list izdelka (PDF)

Dostava sre.,28.10.

Število

kos - zaloga Nemčija

Skupaj (1605,00 € / Kos)

1605,00 €

z DDV

Samo 90,00 €

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Vrsta zaščite: IP20
Izolacijska napetost: 1000 V.
Temperatura okolice: -25 ° C - +70 ° C
Odpornost proti prenapetostni napetosti: 12 kV
mehanska življenjska doba: 6000
električna doba: 1500
Vrsta pritrditve: pritrditev tal
Izvedba električnega priključka: ravno povezavo
Velikost stikalnega odklopa: 5
Izguba energije: 330 W.

Kontakt: 8 zapiralo
8 odpiralo

Obratovalna napetost: 690 V/AC

Nazivna napetost: 690 V/AC

Število pinov: 3

Mere: (Š x V x G) 395 x 270 x 262 mm

Nazivni tok: 800 A

Nazivni tok - zaokrožen: 800 A

Izvedba: 3KF stikalne ločilnike z varovalkami

Širina: 395 mm

Višina: 270 mm

Globina: 262 mm

: Other

: 800 A

: 3

: 100 kA

: IP00

: NH2, NH3

: FALSE

: TRUE

: TRUE

: TRUE

: 400 kW

: 22 kA

: TRUE

: FALSE

: 690 V

: FALSE

: FALSE

: Front side

UKCA: da

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 1744548 3-polni 800 A 8 zapiralo, 8 odpiralo 690 V/AC Siemens 3KF53800LF11

Navodila za uporabo in varnost

Navodila za uporabo in varnost 1744548 3-polni 800 A 8 zapiralo, 8 odpiralo 690 V/AC Siemens 3KF53800LF11

Opis

Stikalni odklopnik z varovalko 800A, dim. 5, 3-polna za NH varovalko Gr. 2 in 3 levo Prednje kolo levo Osnovna enota brez ročaja Ploščati priključek Stikalo z varovalkami 3KF kot glavno, E-STOP ali popravilo stikalo. Odvisno od njihove velikosti, preklapljači 3KF omogočajo vklop in izklop nazivnega toka med 32 in 800 A. Poleg tega tvorijo varnostno izolacijsko funkcijo v vseh nizkonapetostnih vezjih. 3KF stikalni odklopniki z varovalkami so optimizirani za zahtevne aplikacije, kjer se uporabljajo varovalke NH. 1. Razdelilniki z variabilnim obtočnim stikalom z vrati ali direktnim pogonom v petih velikostih. 2. Preprosta nadgradnja funkcij z obsežnimi dodatki. 3. Zanesljiva zaščita pred električnimi nesrečami zaradi funkcij zaklepanja, zaščite pred dotikom in samodejno zaklenjene varovalke varovalke ob vklopu. 4. Robustna tehnologija z visoko odpornostjo proti kratkemu stiku za visoko razpoložljivost sistema. 5. Hitra montaža na DIN tračnico za velikosti do 80 A. 6. Učinkovito inženirstvo z obsežnimi podatki CAx. 7. Varna zaščita tudi za vetrne turbine do 690 V + 10%. www.siemens.de/schaltgeraete. Siemens ponuja celoten portfelj zaščitnih, preklopnih, merilnih in nadzornih naprav, distribucijskih sistemov, stikal in vtičnic za varno in učinkovito električno infrastrukturo v stavbah in industriji.
