3M 314 spojnik prilagodljiv: 0.5-1.5 mm² tog: 0.5-1.5 mm² Število pinov: 3 50 kos modra
Ean:
Koda proizvajalca:
Št. izdelka:
Vrsta embalaže
Piece
Vrsta izdelka
spojnik
Fleksibilen prerez (min.)
0.5 mm²
Fleksibilni prečni prerez (maks.)
1.5 mm²
Togi prerez (min.)
0.5 mm²
Podatkovni list izdelka (PDF)
141 kos - zaloga Nemčija
Kos (kos - zaloga Nemčija)
Prihranite
Cena embalaže (z DDV)
1
-
41,99 €
3
3% = 1,36 €
40,63 €
5
5% = 1,91 €
40,08 €
10
5% = 2,27 €
39,72 €
25
6% = 2,68 €
39,31 €
Količinski popusti - namig za prihranek
Prihranite 0,00 €
Število (velikost pakiranja 50 kos)
Skupaj (41,99 € / Kos)
41,99 €
z DDV
Vključena je 14-dnevna politika vračila

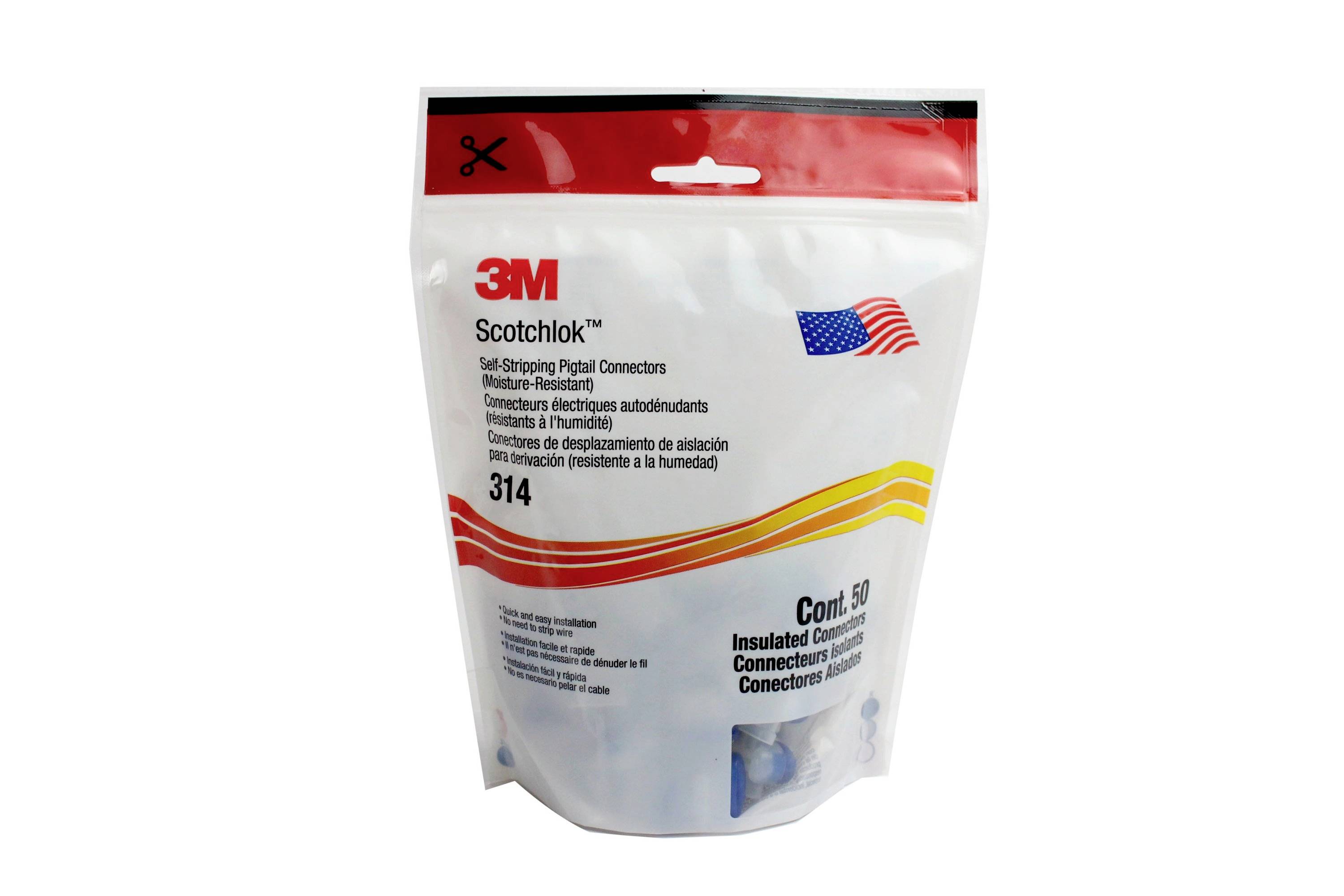

3M™ Scotchlok™ 314 konektor, odporen na vlago, negorljiv, moder, 600 V, maks. 0,5 - 1,5 mm², 500 kosov/pak
Poudarki in podrobnosti
- Edinstven "U" kontakt zagotavlja zanesljivo električno povezavo do 600V.
- Hitra in enostavna uporaba z enostavnim zlaganjem brez odstranjevanja ali zvijanja žice.
- 60998-2-3

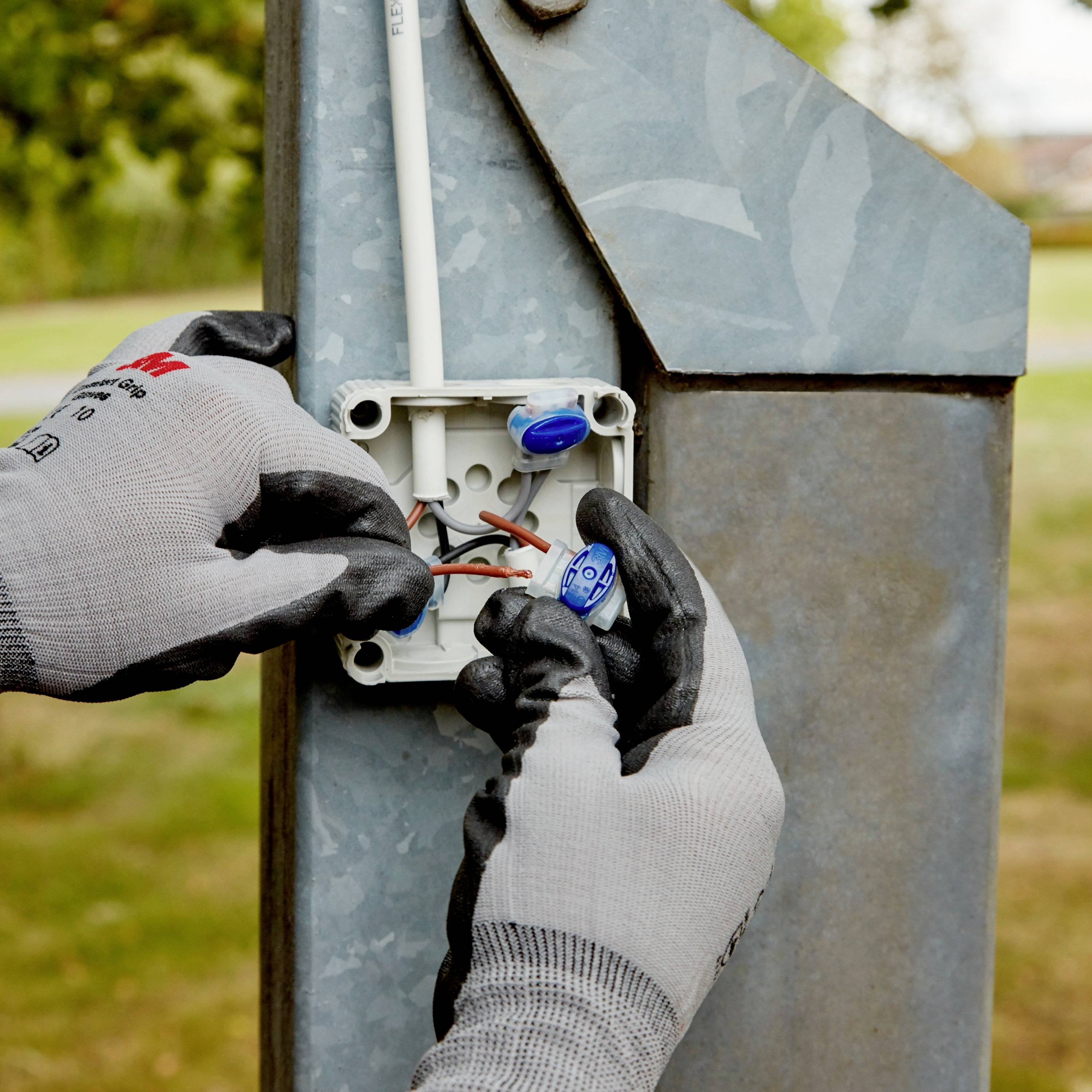

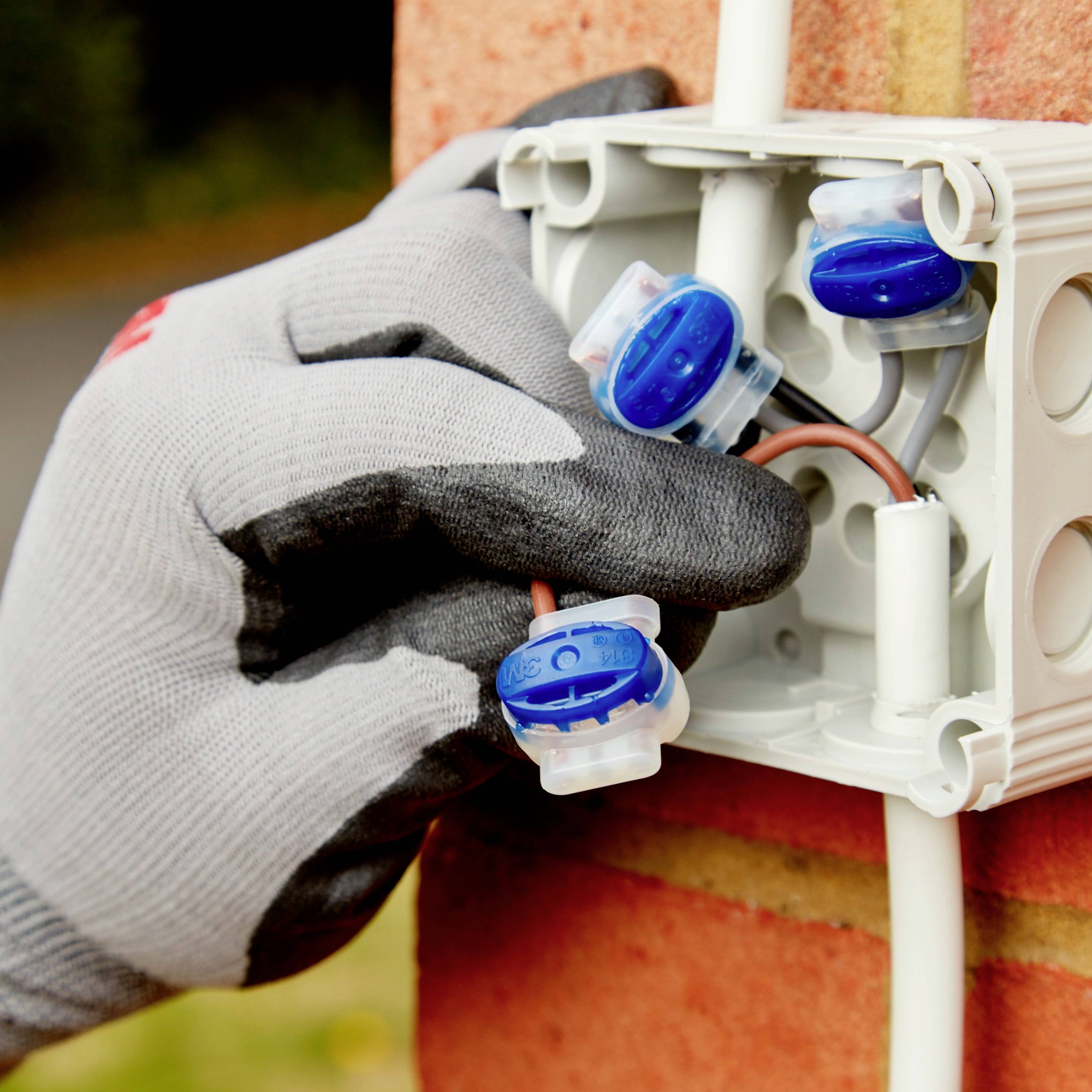

- Odporen na vlago za uporabo v vlažnih okoljih, če se uporablja z razdelilno omarico.
- Zaščita pred vlago IPX8
- Odporen na temperature do 105°C
- Skladno z RoHS 2011/65/EU
Tehnične specifikacije
- Vrsta embalaže
Piece
- Vrsta izdelka
spojnik
- Fleksibilen prerez (min.)
0.5 mm²
- Fleksibilni prečni prerez (maks.)
1.5 mm²
- Togi prerez (min.)
0.5 mm²
- Maks. prečni prerez trdnosti
1.5 mm²
- Število pinov
3
- Barva
modra
- Vsebina
50 kos
- Proizv. št. delov
314
- Priključek
IDC
- Nazivna napetost
600 V
- Temperaturno območje
na +105 °C
- UKCA
ni pomembno
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 3098735 3M 314 spojnik prilagodljiv: 0.5-1.5 mm² tog: 0.5-1.5 mm² Število pinov: 3 50 kos modra
Navodila za uporabo in varnost
Navodila za uporabo in varnost 3098735 3M 314 spojnik prilagodljiv: 0.5-1.5 mm² tog: 0.5-1.5 mm² Število pinov: 3 50 kos modra
Informacije
Informacije 3098735 3M 314 spojnik prilagodljiv: 0.5-1.5 mm² tog: 0.5-1.5 mm² Število pinov: 3 50 kos modra
Informacije 3098735 3M 314 spojnik prilagodljiv: 0.5-1.5 mm² tog: 0.5-1.5 mm² Število pinov: 3 50 kos modra
Opis

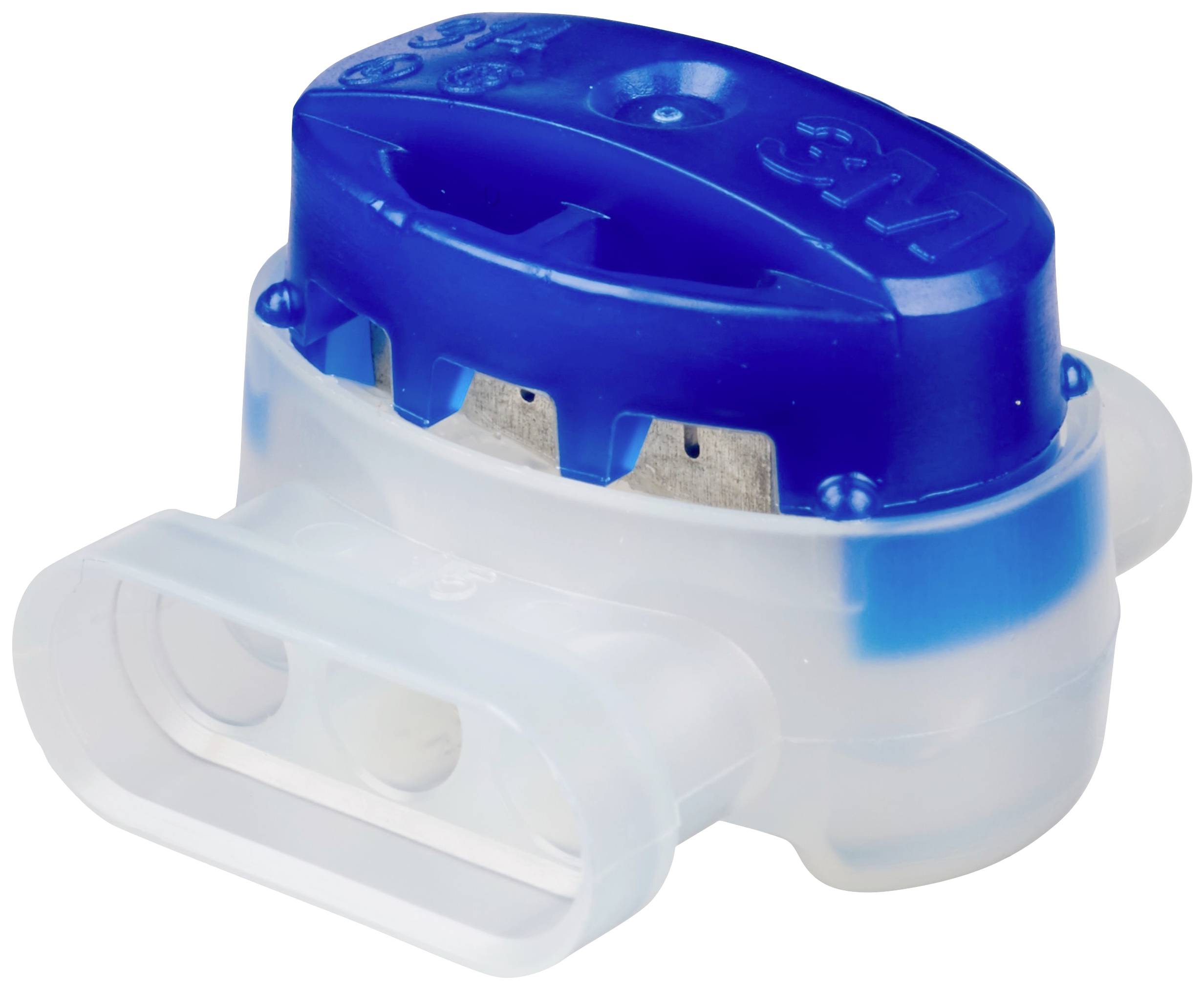

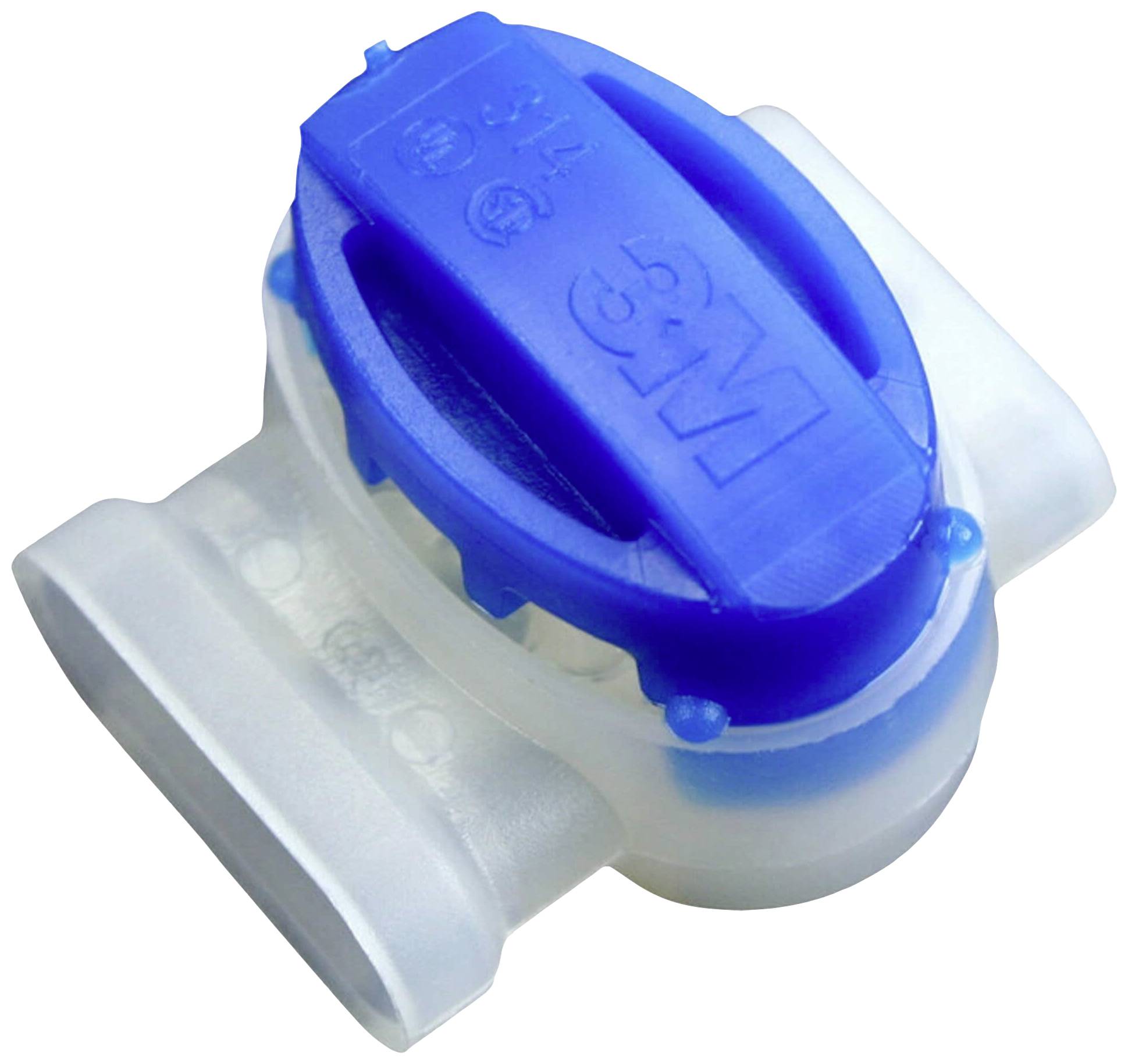

3M™ Scotchlok™ 314 IDC konektor je samoluščilen, negorljiv in odporen na vlago, z edinstvenim "U" kontaktom, ki zagotavlja hitro in zanesljivo električno povezavo.
Besedilo je strojno prevedeno.
Besedilo je strojno prevedeno.
Izvedba
- Za povezovanje, barvno kodiranje in označevanje
Namigi

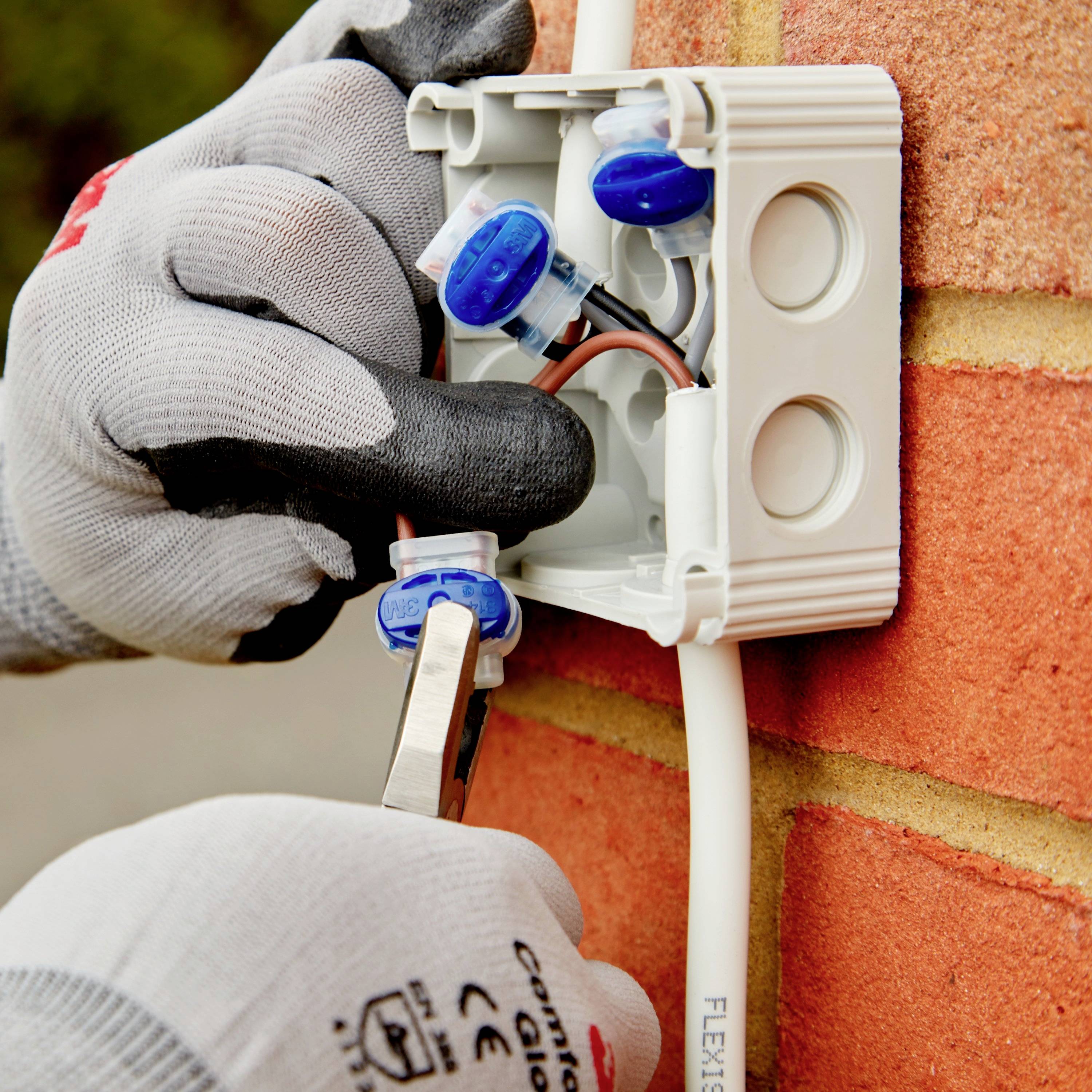

Konektor 3M™ Scotchlok™ je primeren za povezovanje eno- ali večžilnih vodnikov v inštalacijski tehniki ožičenja. S površino preseka od 0,5 do 1,5 kvadratnih milimetrov omogoča prehodno povezavo tudi na neodrezanih vodnikih. Črn konektor Scotchlok™ lahko prenese največjo napetost 30 voltov in mejno temperaturo 105 °C. Uporablja se lahko na področjih nadzora, meritev in regulacije, kot tudi v elektriki vozil in izdelavi stikalnih naprav. Njegovo delovanje temelji na principu U-elementa: vodniki, ki jih je treba povezati, so speljani v konektor, ne da bi jim bilo treba najprej odstraniti izolacijo. Z nežnim pritiskom s kleščami Scotchlok™ U-elementi odstranijo izolacijo žile, povečajo kontaktno površino in vzpostavijo stik z vodnikom. U-element, ki je pod napetostjo vzmeti, objame posamezne žice in zagotavlja mehansko močno, proti tresljajem odporno, električno popolno in trajno povezavo. Konektor je bil testiran na visokonapetostnem testnem polju 3M Deutschland GmbH na podlagi VDE 0606, 0607, 0303, 0470 in IEC23F in je izpolnjeval vse pogoje. Vsi priključki Scotchlok™ so na seznamu UL in CSA.
