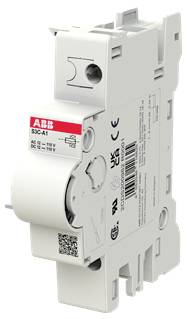

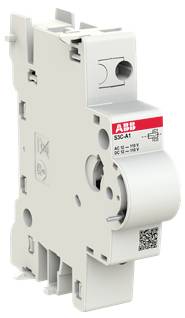

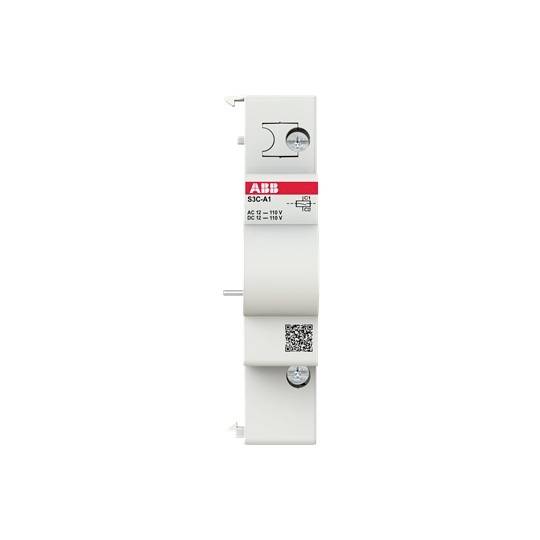

ABB 2CDS200982R0001 S3C-A1 sprožilec delovnega toka 1 kos

Za daljinsko proženje (izklop) glavne naprave s samodejnim prekinitvijo v 10 ms ob dovedbi napetosti. Primerno za serijo odklopnikov (MCB) S200, S300P, odklopna stikala na preostali tok (RCCB) F200 A do 100 A, F200 F, F200 B do 63 A, odklopna stikala na preostali tok (RCBO) DS201, odklopna stikala na preostali tok (RCBO) DS200 (DDA200 + S200), DS250N-UC, AFDD S-ARC1, DS-ARC1, odklopna stikala SD 200. Uporablja se lahko z odklopniki LS (MCB) SN201 in FI/LS (RCBO) DS203NC prek sklopnega modula/pomožnega kontakta SN201-IH. Sprožilci nagiba uporabljajo tuljavo, podobno kot MCB-ji, za izklop. Za sprožitev stranskega stikala je treba izbrati pravilno napetost in zagotoviti, da uporabljeni napajalnik zagotavlja ustrezen Ibmax (kot je navedeno v podatkovnem listu/navodilih za uporabo). Če napajalnik lahko zagotavlja višje tokove, sprožilec obratovalnega toka zaradi notranje upornosti zmanjša tok na Ibmax. Ko se sproži odklopnik, je notranji kontakt odprt in tokokrog je prekinjen, tudi če je odklopnik še vedno vklopljen. Samodejno sprostitveni mehanizem odklopnika omogoča ponovni zagon glavne zaščitne naprave šele, ko odklopnik ne prejema več zunanjega prožilnega signala.

Besedilo je strojno prevedeno.
