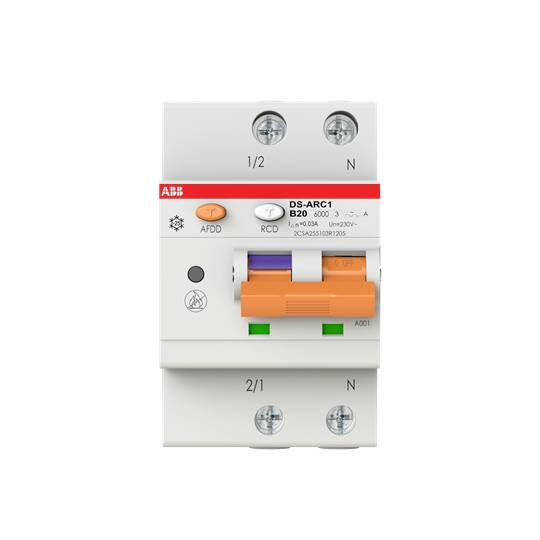

ABB 2CSA255103R1205 protipožarno stikalo 20 A 1 kos
Ean:
Koda proizvajalca:
Št. izdelka:
Vrsta izdelka
protipožarno stikalo
Število pinov
2
Značilnost sprožitve
B
Nazivni tok - zaokrožen
20 A
Vsebina
1 kos
Podatkovni list izdelka (PDF)
Število
Skupaj (289,00 € / Kos)
289,00 €
z DDV
Vključena je 14-dnevna politika vračila
Tehnične specifikacije
- Vrsta izdelka
protipožarno stikalo
- Število pinov
2
- Značilnost sprožitve
B
- Vsebina
1 kos
- Nazivni tok
20 A
- Nazivni tok - zaokrožen
20 A
- Zaviralna kapaciteta
7.5 kA
50 Hz
69 mm
20 A
230 V
B
2
0.03 A
A
3
3
2
3
IP40
TRUE
7.5 kA
20 A
230 V
AC
Fire protection switch
6 kA
- UKCA
da
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 3118752 ABB 2CSA255103R1205 protipožarno stikalo 20 A 1 kos
Navodila za uporabo in varnost
Navodila za uporabo in varnost 3118752 ABB 2CSA255103R1205 protipožarno stikalo 20 A 1 kos
Opis
Obločna zaščitna naprava (AFDD) s stikalom FI/LS (RCBO) v skladu z IEC/EN 62606 (VDE 0665-10) in IEC/EN 61009-1 (VDE 0664-20), IEC/EN 61009-2-1 ( VDE 0664-21) zagotavljajo zaščito pred serijskimi in vzporednimi obločnimi napakami, zaščito pred prekomernim tokom (preobremenitev ali kratek stik), zaščito pred sinusoidnimi izmeničnimi tokovi in pulzirajočimi tokovi z gladkim enosmernim diferenčnim tokom do 6 mA do tal. Kot tudi zaščita pred napakami (zaščita pred posrednim dotikom) in dodatna zaščita (z IΔn ≤ 30 mA). Zaščita pred prenapetostjo (samo za notranji AFDD) in zaščita pred električnim požarom v skladu z DIN VDE 0100-420.
Obvezna področja uporabe v skladu z DIN VDE 0100-420 so enofazni izmenični napetostni sistemi z In ≤ 16 A v spalnicah ali salonih v domovih in centrih za dnevno varstvo za otroke, invalide ali starejše ali v stanovanjih brez ovir, kot tudi v požarno ogroženih prostorih ali prostorih (s posebno požarno ogroženostjo, požarno nevarni prostori), pretežno/večinoma iz gorljivih gradbenih materialov (za razvrstitev vnetljivosti gradbenih materialov je odgovoren proizvajalec lesene hiše, za primer), ogrožanje nenadomestljivih dobrin - kulturnih dobrin s posebno visoko vrednostjo in v enofaznih končnih tokokrogih, ki napajajo električno opremo na obravnavanih območjih ali prečkajo ta območja. Uporaba AFDD-jev je priporočljiva v prostorih s spalnimi prostori, prostorih ali krajih s konstrukcijami za širjenje ognja in končnimi tokokrogi z visokimi priključnimi obremenitvami.
Na splošno se AFDD priporoča tudi za povečanje požarne zaščite pred električnimi požari.
LED indikator za identifikacijo vzroka potovanja. Napajanje od zgoraj ali spodaj po želji, možno navzkrižno ožičenje, na primer do odklopnika FI na zadnjem priključnem območju. Priložite lahko dodatno opremo za System pro M compact®.
Nazivna preklopna zmogljivost po IEC/EN 61009 Icn=6kA.
AFDD+RCBO DS-ARC1 je 1-polno zaščiten (LS), 2-polno preklapljanje.
Besedilo je strojno prevedeno.
Obvezna področja uporabe v skladu z DIN VDE 0100-420 so enofazni izmenični napetostni sistemi z In ≤ 16 A v spalnicah ali salonih v domovih in centrih za dnevno varstvo za otroke, invalide ali starejše ali v stanovanjih brez ovir, kot tudi v požarno ogroženih prostorih ali prostorih (s posebno požarno ogroženostjo, požarno nevarni prostori), pretežno/večinoma iz gorljivih gradbenih materialov (za razvrstitev vnetljivosti gradbenih materialov je odgovoren proizvajalec lesene hiše, za primer), ogrožanje nenadomestljivih dobrin - kulturnih dobrin s posebno visoko vrednostjo in v enofaznih končnih tokokrogih, ki napajajo električno opremo na obravnavanih območjih ali prečkajo ta območja. Uporaba AFDD-jev je priporočljiva v prostorih s spalnimi prostori, prostorih ali krajih s konstrukcijami za širjenje ognja in končnimi tokokrogi z visokimi priključnimi obremenitvami.
Na splošno se AFDD priporoča tudi za povečanje požarne zaščite pred električnimi požari.
LED indikator za identifikacijo vzroka potovanja. Napajanje od zgoraj ali spodaj po želji, možno navzkrižno ožičenje, na primer do odklopnika FI na zadnjem priključnem območju. Priložite lahko dodatno opremo za System pro M compact®.
Nazivna preklopna zmogljivost po IEC/EN 61009 Icn=6kA.
AFDD+RCBO DS-ARC1 je 1-polno zaščiten (LS), 2-polno preklapljanje.
Besedilo je strojno prevedeno.
