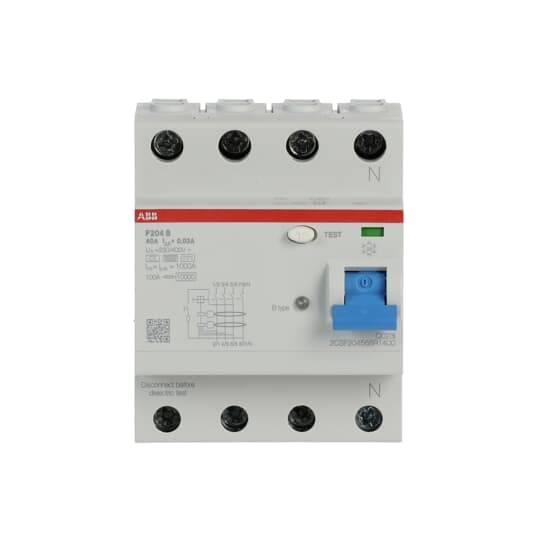

ABB 2CSF204568R1400 F204B-40/0,03 FID stikalo senzitivni FI za vse vrste toka 40 A 0.03 A 400 V
Ean:
Koda proizvajalca:
Št. izdelka:
Vrsta izdelka
FID stikalo
Število pinov
4
Nazivni-diferenčni tok
0.03 A
Nazivni tok - zaokrožen
40 A
Nazivni tok
40 A
Podatkovni list izdelka (PDF)
Tehnične specifikacije
- Vrsta izdelka
FID stikalo
- Število pinov
4
- Nazivni-diferenčni tok
0.03 A
- Nazivni tok
40 A
- Nazivni tok - zaokrožen
40 A
- Mere
(D x Š x V) 150 cm x 50 mm x 100 mm
- Izvedba
senzitivni FI za vse vrste toka
- Zaviralna kapaciteta
10 kA
- Barva
večbarvna
- Vsebina
1 kos
- Nazivna napetost
400 V
- Širina
50 mm
- Višina
100 mm
- Dolžina
150 cm
- Globina
94.0000 mm
- Teža
0
DIN rail
AC
69.5 mm
40 A
400 V
440 V
4
B
FALSE
3
4
FALSE
FALSE
Other
IPX4
1-25 mm²
FALSE
TRUE
4 kV
- UKCA
da
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 3118902 ABB 2CSF204568R1400 F204B-40/0,03 FID stikalo senzitivni FI za vse vrste toka 40 A 0.03 A 400 V
Navodila za uporabo in varnost
Navodila za uporabo in varnost 3118902 ABB 2CSF204568R1400 F204B-40/0,03 FID stikalo senzitivni FI za vse vrste toka 40 A 0.03 A 400 V
Opis
F200 tipa B za nemoten enosmerni diferenčni tok in zanesljivost delovanja
AC/DC občutljiv, 10 ms kratkočasovna zakasnitev, odpornost na udarni tok 3 kA (5 kA selektivna različica)
Odklopniki na diferenčni tok (RCCB) nudijo zaščito oseb in lastnine ter zaščito pred električnim požarom v skladu z DIN VDE 0100-410 in DIN VDE 0100-530. Zaščitna stikala na diferenčni tok serije F200 B zagotavljajo zaščito pred sinusnimi izmeničnimi tokovi, pulzirajočimi tokovi in gladkimi diferenčnimi tokovi na zemljo. Kot tudi zaščita pred napakami (zaščita pred posrednim dotikom), dodatna zaščita (z IΔn ≤ 30 mA) in požarna zaščita (z I∆n ≤ 300 mA). Ustrezajo proizvodnim standardom za tip A IEC/EN 61008-1, 61008-2-1, 61543 (VDE 0664 10, 11, 30) in tip B DIN EN 62423 (VDE 0664-40).
Področja uporabe vključujejo gospodinjske, komercialne ali industrijske aplikacije. Široka paleta dodatne opreme vam ponuja vse, kar potrebujete za vaša montažna opravila. RCCB tip B je primeren za nelinearna vezja, ki lahko ustvarjajo napakne tokove z gladkimi enosmernimi okvarnimi tokovi in širokim razponom (visokih/) frekvenc. Te komponente se nahajajo v elektronski opremi, kot so frekvenčni pretvorniki. RCCB tip B ima frekvenčno območje 0...2 kHz za zaznavanje preostalega toka in nudi visoko razpoložljivost sistema.
Besedilo je strojno prevedeno.
AC/DC občutljiv, 10 ms kratkočasovna zakasnitev, odpornost na udarni tok 3 kA (5 kA selektivna različica)
Odklopniki na diferenčni tok (RCCB) nudijo zaščito oseb in lastnine ter zaščito pred električnim požarom v skladu z DIN VDE 0100-410 in DIN VDE 0100-530. Zaščitna stikala na diferenčni tok serije F200 B zagotavljajo zaščito pred sinusnimi izmeničnimi tokovi, pulzirajočimi tokovi in gladkimi diferenčnimi tokovi na zemljo. Kot tudi zaščita pred napakami (zaščita pred posrednim dotikom), dodatna zaščita (z IΔn ≤ 30 mA) in požarna zaščita (z I∆n ≤ 300 mA). Ustrezajo proizvodnim standardom za tip A IEC/EN 61008-1, 61008-2-1, 61543 (VDE 0664 10, 11, 30) in tip B DIN EN 62423 (VDE 0664-40).
Področja uporabe vključujejo gospodinjske, komercialne ali industrijske aplikacije. Široka paleta dodatne opreme vam ponuja vse, kar potrebujete za vaša montažna opravila. RCCB tip B je primeren za nelinearna vezja, ki lahko ustvarjajo napakne tokove z gladkimi enosmernimi okvarnimi tokovi in širokim razponom (visokih/) frekvenc. Te komponente se nahajajo v elektronski opremi, kot so frekvenčni pretvorniki. RCCB tip B ima frekvenčno območje 0...2 kHz za zaznavanje preostalega toka in nudi visoko razpoložljivost sistema.
Besedilo je strojno prevedeno.
