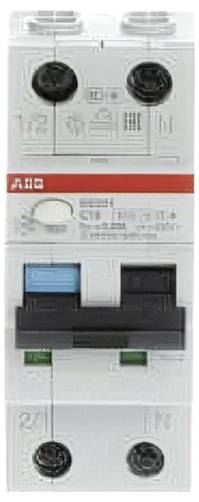

ABB 2CSR255180R1164 FID stikalo/inštalacijski odklopnik 16 A 0.03 A 240 V
Ean:
Koda proizvajalca:
Št. izdelka:
Vrsta izdelka
FID stikalo/inštalacijski odklopnik
Število pinov
2
Značilnost sprožitve
C
Nazivni-diferenčni tok
0.03 A
Nazivni tok - zaokrožen
16 A
Tehnične specifikacije
- Vrsta izdelka
FID stikalo/inštalacijski odklopnik
- Število pinov
2
- Značilnost sprožitve
C
- Nazivni-diferenčni tok
0.03 A
- Barva
bela
- Mere
(D x Š x V) 69 x 35 x 85 mm
- Vsebina
1 kos
- Nazivni tok
16 A
- Nazivni tok - zaokrožen
16 A
- Zaviralna kapaciteta
6 kA
- Obratovalna napetost
230 V
- Nazivna napetost
240 V
- Širina
35 mm
- Višina
85 mm
- Dolžina
69 mm
- UKCA
da
Dokumenti in prenosi
Navodila za uporabo in varnost
Navodila za uporabo in varnost 3789672 ABB 2CSR255180R1164 FID stikalo/inštalacijski odklopnik 16 A 0.03 A 240 V
Opis
Zaščitna stikala na preostali tok (RCBO) zagotavljajo zaščito pred telesnimi poškodbami in materialno škodo ter zaščito pred požari, ki jih povzroči elektrika, v skladu z DIN VDE 0100-410 in DIN VDE 0100-530. Zagotavljajo zaščito enofaznih tokokrogov pred preobremenitvijo in kratkostičnimi tokovi, zaščito pred sinusnimi izmeničnimi tokovi in pulzirajočimi tokovi z gladko enosmerno komponento kratkostičnega toka do 6 mA proti zemlji. Kot tudi zaščita pred napakami (zaščita pred posrednim stikom), dodatna zaščita (z I?n = 30 mA) in protipožarna zaščita (z I?n = 300 mA). Ustrezajo standardom za izdelke IEC/EN 61009-1 (VDE 0664-20) in IEC/EN 61009-2-1 (VDE 0664-21). Področja uporabe vključujejo gospodinjstva, komercialne in industrijske namene. Obsežna ponudba dodatne opreme ponuja vse, kar potrebujete za vaša montažna dela. Številne odobritve omogočajo, da je DS201 primeren za uporabo po vsem svetu. Nazivna izklopna zmogljivost v skladu z IEC/EN 61009 Icn = 6 kA. RCBO DS201 A tipa A je 1-polno zaščiten (LS), 2-polno preklopljiv.
Besedilo je strojno prevedeno.
Besedilo je strojno prevedeno.
Izvedba
- Vrsta okvarnega toka: Tip A
- Delovna napetost preskusne opreme (Ut): (najmanj) 170 V, (največ) 264 V
- Preskusna napetost izolacije: 2 kV
- Nazivna kratkostična izklopna zmogljivost (Icu): 10 kA
- Nazivna izklopna zmogljivost (IΔm): EN 61009-1 6000 A, IEC 61009-1 6000 A
- Nazivna izklopna zmogljivost Im, nazivna izklopna zmogljivost pri kratkem stiku IΔm (Ics): 7,5 kA
- Vhodna moč: Poljubna
- Indikator položaja stikala: Rdeča VKLOP / Zelena IZKLOP
- Razred omejevanja energije: 3
- Električna življenjska doba: 10.000 ciklov
- Mehanska vzdržljivost: 20.000 ciklov
- Število zaščitenih polov: 1
- Število polov: 1P+N
- Število razmikov med moduli na DIN-letev: 2
- Indikator napake: modra oznaka na prestavni ročici
- Časovna zakasnitev FI: takojšnja
- Položaj nevtralnega vodnika: Desno
- Navor privijanja: 2,8 N
- m
- Vrsta dodatne opreme: Pomožni kontakt, signalni/pomožni kontakt, spodnji pomožni kontakt, stikalo za prekinitev napetosti, prenizka napetost, motorni/daljinski pogon
- Vrsta ohišja: Izolacijski material skupine I - II, RAL 7035
- Vrsta vijačnega priključka: odporen proti motnjam, dvosmerni priključek za dvig cilindra
- Material prestavne ročice: Izolacijska skupina II, črna, zatesnjena
- Možnost pritrditve dodatne opreme: Da
- Možnost povezave:
- Fazna tirnica 10 ... 10 mm²
- večnivojski 0,75 ... 25 mm²
- Fleksibilen z žico na koncu 0,75 mm² ... 16 mm²
- fleksibilen 0,75 ... 16 mm²
- Prečni prerez: (1 - tog) 0,75 … 25 mm², (4 - večžilni) 0,75 … 16 mm²
- Dolžina odstranjevanja izolacije: 12 mm
- Vrsta povezave: Vijačni priključek
- Zasnova nadzorne plošče: Stikalo
