Name: Aim TTi LDH400P elektronski bremenski 500 V/DC 16 A 400 W
Brand: Aim TTi
SKU: 1926921
Availability: BackOrder

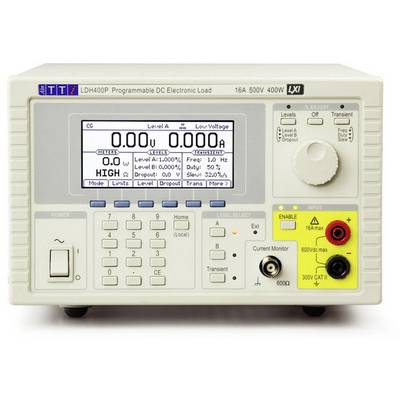

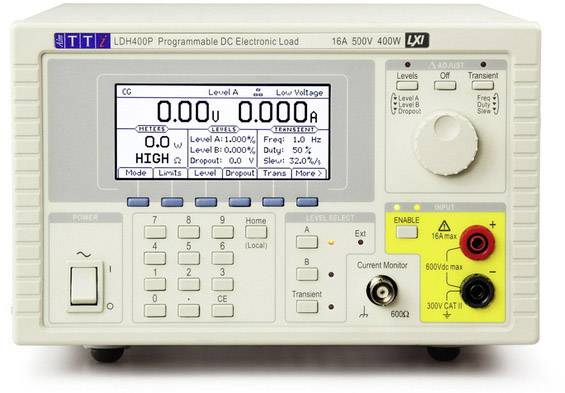

Naprava za merjenje porabe z digitalnim zaslonom prikazuje '0,00V' in '0,000A'. Regulator in priključki za različne jakosti toka in napetosti.

Podatkovni list izdelka (PDF)

Ean:

Koda proizvajalca:

Št. izdelka:

Kmalu na voljo

Število

kos - zaloga Nemčija

Skupaj (2385,00 € / Kos)

2385,00 €

z DDV

Samo 108,00 €

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Vrsta: LDH400P

Vrsta izdelka: elektronski bremenski

Vhodni tok obremenitve (maks.): 16 A

Trajna priključna moč (maks.): 400 W

Mere: (Š x V) 212 mm x 130 mm

Vhodna obremenilna napetost (maks.): 500 V/DC

Teža: 5.7 kg

: delovni standardi (lastni)

Trajanje moči priključka (min.): 400 W

Obremenilna vhodna napetost (min.): 0 V/DC

Obremenilni vhodni tok (min.): 0 A

Priključek obremenitve: vijačna sponka (zadaj)
vijačna sponka (spredaj)

Širina: 212 mm

Višina: 130 mm

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 1926921 Aim TTi LDH400P elektronski bremenski 500 V/DC 16 A 400 W

Navodila za uporabo in varnost

Navodila za uporabo in varnost 1926921 Aim TTi LDH400P elektronski bremenski 500 V/DC 16 A 400 W

Opis

LD400 je poceni elektronska obremenitev, primerna za testiranje in karakterizacijo različnih virov enosmernega toka.
Lahko se uporablja za preučevanje obnašanja različnih vrst virov energije, kot so baterije in sončne celice, pa tudi elektronski napajalniki.
Širok razpon napetosti / toka, več načinov delovanja in vgrajeni testni generator dajejo vsestranskost testnim rešitvam od laboratorija za testiranje do testnega območja.

Besedilo je strojno prevedeno.

Izvedba

Nizka minimalna vhodna napetost
LD400 lahko deluje pri napetostih pod 500 mV za tokove do 10 amperov. Pri višjih tokovih minimalni fiksni upor (običajno boljši od 25mW) postopoma poveča minimalno obratovalno napetost, vendar ostane pod 1 volta do 40 amperov in pod 2 volta do 80 amperov.
Ta nizka obratovalna napetost omogoča uporabo za številne nizkonapetostne aplikacije, za katere druge elektronske obremenitve niso primerne.
600 W maksimalne moči
LD400 lahko traja do 1 minute z močjo max. Delujejo 600 vatov
Kratkotrajne obremenitve lahko zadostujejo za številne testne aplikacije in bistveno povečajo uporabnost LD400. Neprekinjena moč je 400 W.
Več načinov delovanja
Constant način tok
Način konstantnega toka se uporablja za preizkus obremenitve normalnih napajalnikov in za konstantni tok akumulatorjev. Ta način omogoča hitro merjenje krmiljenja trenutnega vira (lastnosti V / I).
Način konstantne moči
Način konstantne moči simulira obremenitev, katere poraba energije ni odvisna od uporabljene napetosti. To velja za številne vrste naprav, ki vsebujejo napajalnike za preklopni način. Ta način je idealen za testiranje virov energije iz prenosnih naprav, kot so litij-ionske baterije.
Način konstantno napetost
Način konstantne napetosti se uporablja za preskušanje obremenitve pri konstantnem toku. Naprava deluje kot visokozmogljiv šantni regulator.
Način konstantnega upora
Način konstantne upornosti simulira standardni uporni tok tako, da zagotavlja tok, ki je sorazmeren z napetostjo. Nastavitve so prikazane v ohmih ali mili-ohmih.
Za razliko od fiksnih uporov ali reostatov, obremenitev zagotavlja natančno krmiljen upor z veliko disipacijo moči in visoko temperaturno stabilnostjo v širokem frekvenčnem območju.
Konstantni prevodni način
Vključen je tudi konstantni prevodni način.
Poleg nastavitev ampera na volt, ta način omogoča boljšo ločljivost pri nastavljanju zelo nizkih enakovrednih vrednosti upornosti.
Popolnoma avtomatski testni generator s spremenljivo frekvenco
Preklapljanje med prednastavljenimi nivoji se lahko izvede pri kateri koli frekvenci med 0,01 Hz in 10 kHz. Testni generator se lahko uporablja v vseh načinih delovanja.
Hitrost spremembe med stopnjami (stopnja uničenja) se lahko nadzoruje v širokem razponu.
