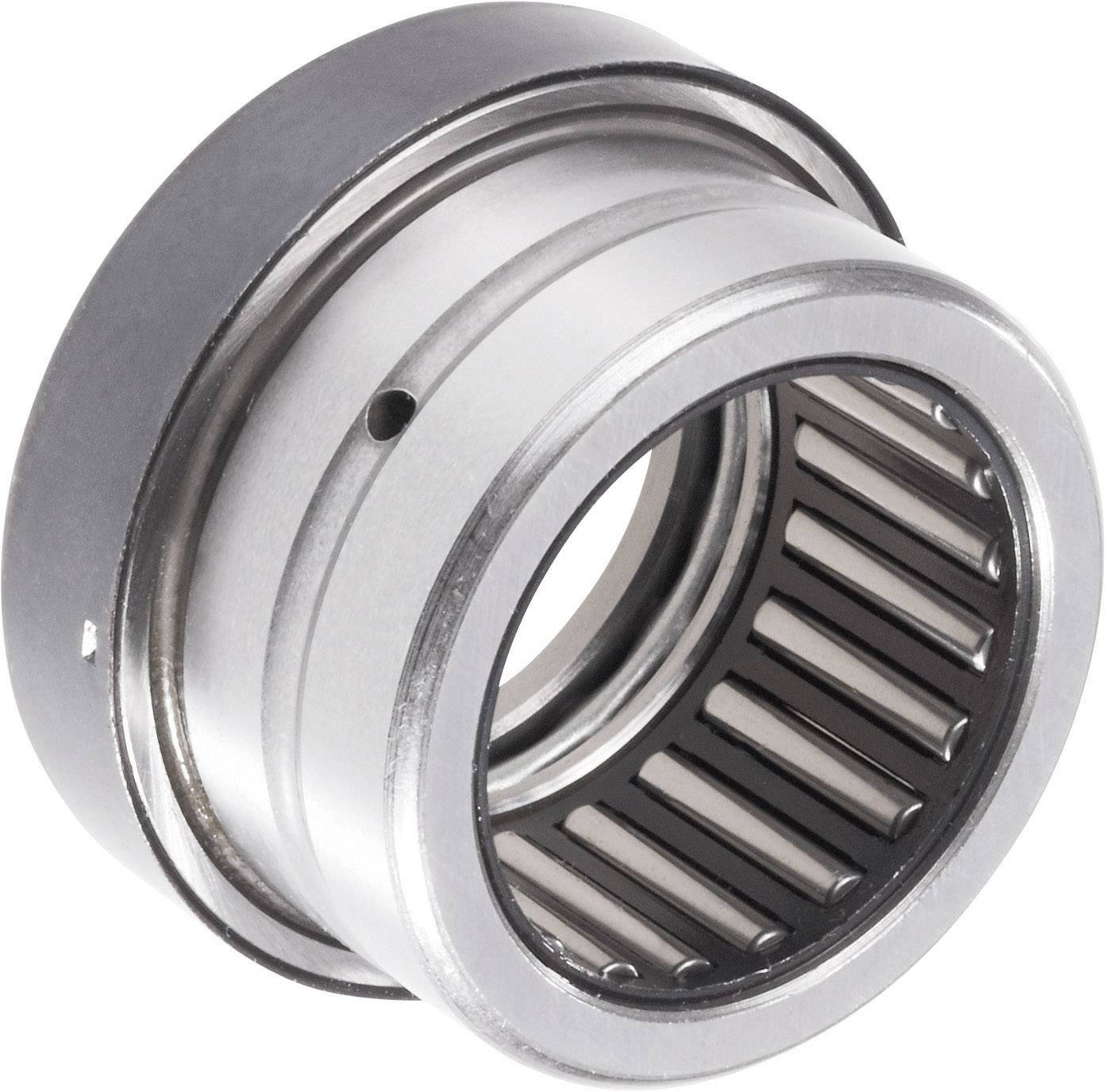

Aksialni iglično-cilindrično-valjčni ležaj NKXR 17Z UBC Bearing
Ean:
Koda proizvajalca:
Št. izdelka:
Vrsta izdelka
cilindrični valjčni ležaj
Zunanji premer
31.2 mm
Premer vrtine
17 mm
Vrsta
NKXR 17 Z
Proizv. št. delov
NKXR 17 Z
4 kos - zaloga Nemčija
Število
Skupaj (23,99 € / Kos)
23,99 €
z DDV
Na voljo samo 4 kos - zaloga Nemčija
Tehnične specifikacije
- Vrsta
NKXR 17 Z
- Vrsta izdelka
cilindrični valjčni ležaj
- Proizv. št. delov
NKXR 17 Z
- Oblika (kroglični ležaj)
NKXR
- Zunanji premer
31.2 mm
- Premer vrtine
17 mm
- Dinamična aksialna nosilnost
15900 N
- Dinamična nosilnost radialna
13500 N
- Statična nosilnost aksialna
33500 N
- Statična nosilnost radialna
15000 N
- Maks. število vrtljajev
8400 U/min
- Značilnosti
enostranski pokrov ležaja

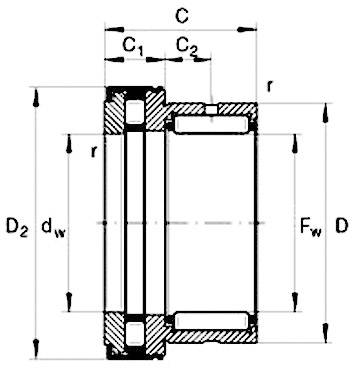

- Mere
(dw/Fw x D2 x D x C x C1 x C2) 17 x 31,2 x 26 x 25 x 9 x 8 mm
- Mere
(dw/Fw x D2 x D x C x C1 x C2) 17 x 31,2 x 26 x 25 x 9 x 8 mm
Dokumenti in prenosi
Navodila za uporabo in varnost
Navodila za uporabo in varnost 199906 Aksialni iglično-cilindrično-valjčni ležaj NKXR 17Z UBC Bearing
Opis
Cilindrični ležaji s kletko so enote, ki so sestavljene iz masivnih zunanjih in notranjih obročev ter vencev cilindričnih valjčkov. Zunanji obroči imajo na obeh straneh fiksne obrobe ali pa so bez obrob, notranji obroči pa so na voljo v različnih izvedbah:
Enoredni:
· N = notranji obroč z 2 obrobama, zunanji obroč brez obrob
· NU = notranji obroč brez obrob
· NJ = notranji obroč z 1 obrobo na notranjem obroču
· NUP = notranji obroč z 1 fiksno obrobo in 1 nepovezano obrobo
Dvoredni:
· NN = dvovrstični cilindrični ležaj
· NNU = dvovrstični cilindrični ležaj
Kletka preprečuje, da bi se cilindrični valjčki pri kotaljenju medsebojno dotikali. Cilindrični ležaji so zelo togi, radialno visoko obremenljivi, s kletko pa so primerni za višja števila vrtljajev. Ležaje je možno razstaviti, s čimer jih je enostavno vgraditi in demontirati. S tem se lahko oba obroča ležaja fiksno prilegata.
Različne izvedbe so označene s tako imenovanimi končnimi oznakami:
· C3, C4 = razred zračnosti ležaja
· E = ojačana izvedba
· EX = ojačana izvedba
· M1 = masivna kletka iz medenine, dvodelna, vodenje po valjčkih
· M1A = masivna kletka iz medenine, dvodelna, vodenje po obrobi zunanjega obroča
· TVP2 = masivna kletka iz umetne mase
· JP3 = kletka iz jeklene pločevine
Enoredni:
· N = notranji obroč z 2 obrobama, zunanji obroč brez obrob
· NU = notranji obroč brez obrob
· NJ = notranji obroč z 1 obrobo na notranjem obroču
· NUP = notranji obroč z 1 fiksno obrobo in 1 nepovezano obrobo
Dvoredni:
· NN = dvovrstični cilindrični ležaj
· NNU = dvovrstični cilindrični ležaj
Kletka preprečuje, da bi se cilindrični valjčki pri kotaljenju medsebojno dotikali. Cilindrični ležaji so zelo togi, radialno visoko obremenljivi, s kletko pa so primerni za višja števila vrtljajev. Ležaje je možno razstaviti, s čimer jih je enostavno vgraditi in demontirati. S tem se lahko oba obroča ležaja fiksno prilegata.
