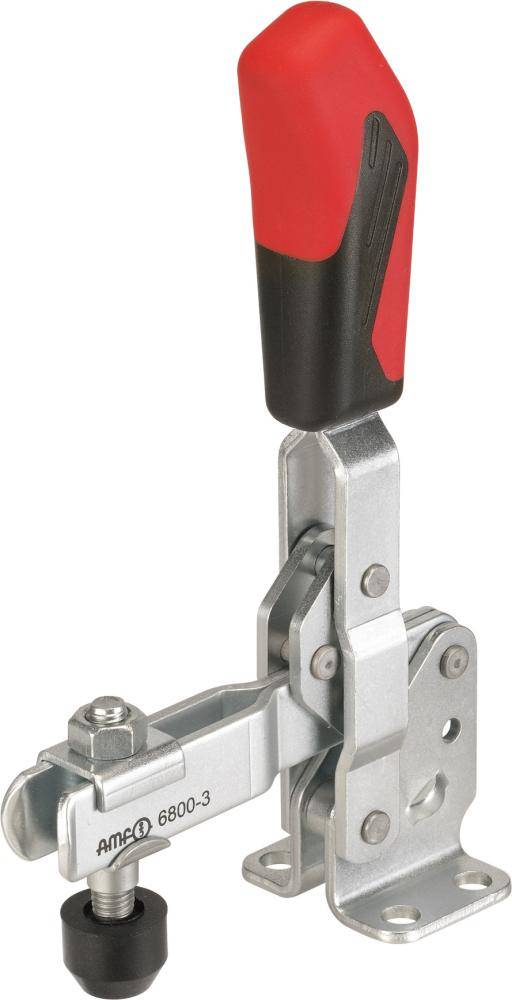

Andreas Maier Schloss-u. Werkzeugfabrik 90043 komplet vpenjalnih elementov
Ean:
Koda proizvajalca:
Št. izdelka:
Vrsta izdelka
komplet vpenjalnih elementov
Premer vrtine
8.6 mm
Zunanja dolžina
141 mm
Skupna dolžina
185 mm
Širina
185 mm
Poudarki in podrobnosti
Andreas Maier Schloss-u. Werkzeugfabrik 90043 komplet vpenjalnih elementov
- Pritisni vijak: M8 x 65
- Zasnova: vodoravna osnova
- Velikost stopala: 64 x 53 mm
- Velikost: 4
- Držalna sila F1: 1,7 kN
- Držalna sila F2: 3 kN
- Višina raztegnjenega: 221 mm
- Dolžina v odprtem stanju: 141 x 130 mm
- Znamka: AMF
- Višina vpenjanja: 42,5 mm
Tehnične specifikacije
- Vertikalna vpenjalna naprava št. 6800 | Velikost 4 230 mm x 140 mm
- Minimalna količina naročila: 1 kos.
- Velikost: 4
- Držalna sila (F1): 1,7 kN
- Držalna sila (F2): 3,0 kN
- Višina 221mm
- Dolžina: 141mm
- Pritisni vijak: M 8 x 65
- Kot odpiranja α: 105°
- Teža: 630g
- Vrsta izdelka
komplet vpenjalnih elementov
- Premer vrtine
8.6 mm
- Zunanja dolžina
141 mm
- Skupna dolžina
185 mm
- Širina
185 mm
- UKCA
ni pomembno
Dokumenti in prenosi
Navodila za uporabo in varnost
Navodila za uporabo in varnost 3759206 Andreas Maier Schloss-u. Werkzeugfabrik 90043 komplet vpenjalnih elementov
Opis

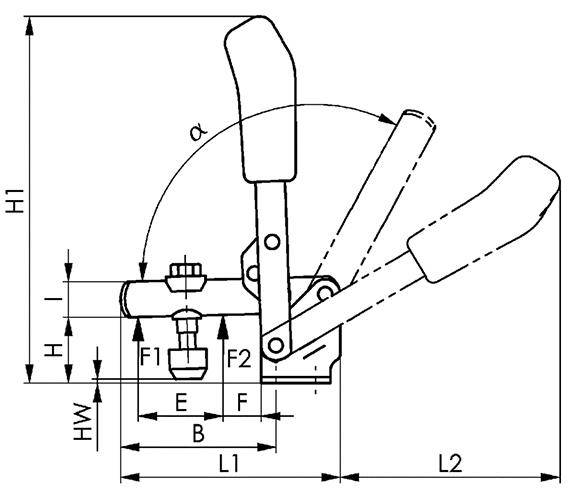

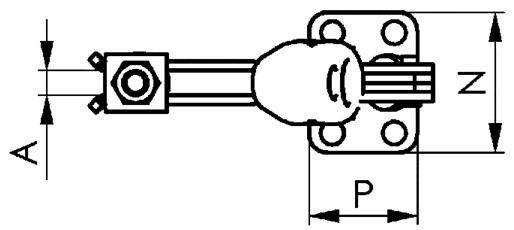

z vodoravnim podnožjem. Nadaljnje tehnične specifikacije: · Š: 16 mm · a*: 60° · Š: 53 mm · D: -mm · K: 13 mm · C: 32 mm · Š: 8,6 mm · a: 105° · F1: 1,7 kN · L2: 130 mm · Min. HW: -6 mm · L1: 141 mm · Jaz: 20 mm · F2: 3 kN · Š: 101 mm · M1: - · Ø odprtine: 8,6 mm · Višina: 42,5 mm · N: 64 mm · E: 54 mm · M: 43,5–46,5 mm · A: 10 mm · V1: 221 mm · Največja debelina: 22,5 mm · Razpon kril 54 mm
Besedilo je strojno prevedeno.
Besedilo je strojno prevedeno.
Obseg dostave
