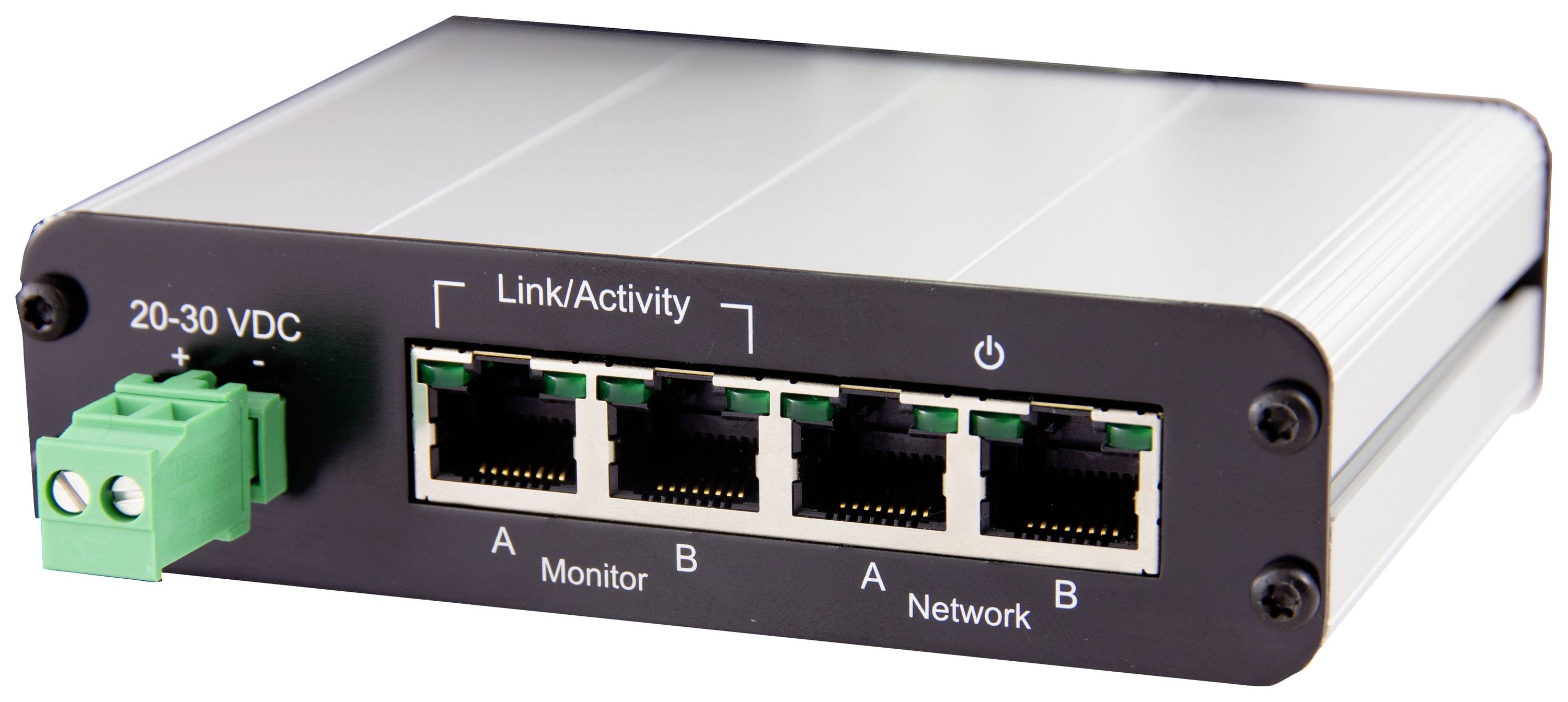

Anybus 513-00032 EtherMIRROR 1G bus modul Ethernet, RJ-45 20 V/DC, 30 V/DC 1 kos
Ean:
Koda proizvajalca:
Št. izdelka:
Podatkovni list izdelka (PDF)
Število
Skupaj (2175,00 € / Kos)
2175,00 €
z DDV
Vključena je 14-dnevna politika vračila
Poudarki in podrobnosti
Anybus 513-00032 EtherMIRROR 1G bus modul Ethernet, RJ-45 20 V/DC, 30 V/DC 1 kos
- Polni dupleks: 10/100 Mbit
- Pasivna diagnoza
- Snemanje in izvoz telegramov
- Čas cikla na napravo
- Jitter (odklon v času prihoda telegramov)
- Število izgubljenih paketov
- Sprožitev alarma
- Obremenitev omrežja
- Druge aplikacije WireShark / ProfiShark / Netilities
- Priključki 4x RJ45 (2 sta priključena na omrežje in 2 za TAP meritve)
Tehnične specifikacije
- Vrsta izdelka
bus modul
- Vmesniki
Ethernet
RJ-45
- Vrsta
EtherMIRROR 1G
- Delovna napetost
20 V/DC
30 V/DC
- Maks. obratovalna temperatura
70 °C
- Obratovalna temperatura (min.)
0 °C
- Obratovalna napetost
20-30 V/DC
- Obratovalna temperatura
0 do 70 °C
- Mere
(Š x V) 133 mm x 30 mm
- Višina
30 mm
- Širina
133 mm
- Proizv. št. delov
513-00032
- Vmesniki
4x RJ45 (2 sta priključena na omrežje in 2 za TAP meritve)
- Poraba toka
90mA pri 24VDC
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 2900973 Anybus 513-00032 EtherMIRROR 1G bus modul Ethernet, RJ-45 20 V/DC, 30 V/DC 1 kos
Navodila za uporabo in varnost
Navodila za uporabo in varnost 2900973 Anybus 513-00032 EtherMIRROR 1G bus modul Ethernet, RJ-45 20 V/DC, 30 V/DC 1 kos
Opis
Novi EtherMIRROR podjetja PROCENTEC je bil razvit za omogočanje dostopa do pasivnih diagnostičnih informacij brez izklopa sistema. Služi kot merilni dostop, ki ga je mogoče preprosto namestiti v katero koli industrijsko omrežje s PROFINET ali EtherNet/IP.
V povezavi s PROCENTEC EtherTAP EtherMIRROR omogoča dostop do telegramskega prometa in diagnostičnih informacij brez aktivnega sodelovanja v omrežju. Vrata podpirajo hitrost prenosa do 1 Gbit v polnem dupleksu. Glavna prednost EtherTAP je izogibanje dragim izpadom sistema, saj za diagnostični dostop ni treba prekiniti nobene povezave. EtherTAP in EtherMIRROR (delujeta v harmonični simbiozi) sta med seboj popolnoma združljiva in nenehno zrcalita vsa sporočila med PLC-jem in prvim stikalom. Tako so takoj na voljo dragocene informacije iz posnetkov telegramov, kot so izgubljeni paketi, tresenje, časi ciklov in alarmna sporočila.
Besedilo je strojno prevedeno.
V povezavi s PROCENTEC EtherTAP EtherMIRROR omogoča dostop do telegramskega prometa in diagnostičnih informacij brez aktivnega sodelovanja v omrežju. Vrata podpirajo hitrost prenosa do 1 Gbit v polnem dupleksu. Glavna prednost EtherTAP je izogibanje dragim izpadom sistema, saj za diagnostični dostop ni treba prekiniti nobene povezave. EtherTAP in EtherMIRROR (delujeta v harmonični simbiozi) sta med seboj popolnoma združljiva in nenehno zrcalita vsa sporočila med PLC-jem in prvim stikalom. Tako so takoj na voljo dragocene informacije iz posnetkov telegramov, kot so izgubljeni paketi, tresenje, časi ciklov in alarmna sporočila.
Besedilo je strojno prevedeno.
