Anybus AB7646 vmesniški pretvornik Gateway, Profibus, Profinet 24 V/DC 1 kos

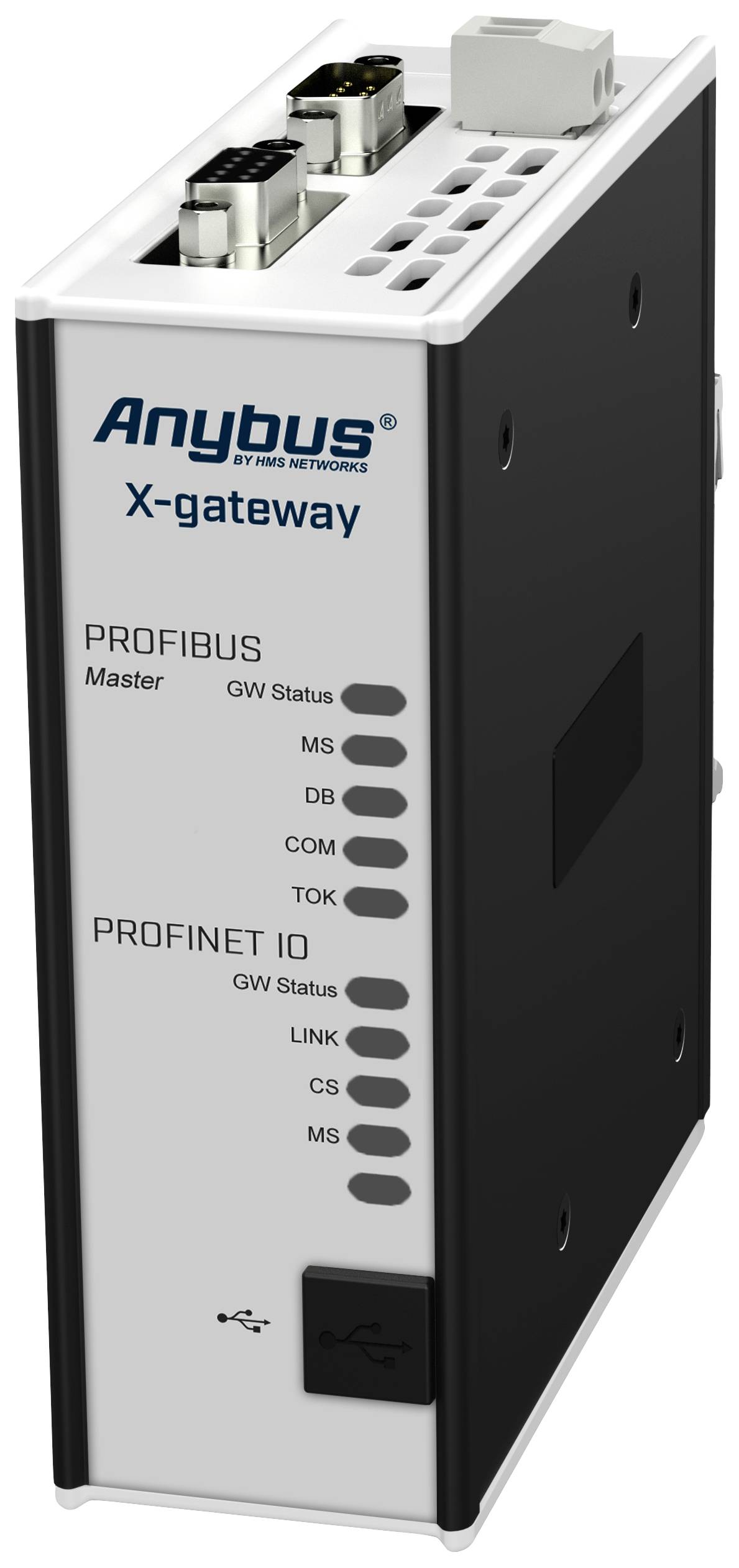

Anybus X-Gateway za integracijo PROFIBUS in PROFINET omrežij. Prikazuje statusne LED-diode in priključke za industrijsko komunikacijo.
Podatkovni list izdelka (PDF)
Ean:
Koda proizvajalca:
Št. izdelka:
Dostava tor.,10.11.
Število
Skupaj (1249,00 € / Kos)
1249,00 €
pravd.Tax.Untaxed z DDV
poštnina ni vključena 6,00 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
brez nadaljnjih stroškov pošiljanja
Vključena je 14-dnevna politika vračila
Obrazec za prijavo nezakonite vsebine

Poudarki in podrobnosti

Anybus AB7646 vmesniški pretvornik Gateway, Profibus, Profinet 24 V/DC 1 kos

  • Hitra izmenjava cikličnih I/O podatkov med omrežjem PROFIBUS in PROFINET IO (10-15 ms)
  • Združljiv s PLC-ji vodilnih proizvajalcev
  • Možnost oblikovanja lastnih spletnih strani, na primer za diagnostične namene
  • Informacije o krmiljenju in statusu je mogoče dodati V/I podatkom za diagnostične namene
  • Robustno samostojno ohišje za uporabo v težkih industrijskih okoljih

Tehnične specifikacije

  • Dimenzije (DxŠxV): 114 x 44 x 127 mm
  • Teža 400 g
  • Temperatura skladiščenja: -40 do +85 °C
  • Material ohišja: aluminij in plastika
  • Galvanska izolacija: DA, na obeh straneh BUS/Ethernet
  • Stopnja zaščite: IP20, NEMA ocena 1
  • Montaža: DIN letev (standard EN 50022)
  • Konfiguracija I/O: prek vrat USB in programske opreme "Anybus Configuration Manager".
  • Certifikati: CE, UL, ATEX/Haz.Loc, RoHS
Vrsta izdelka

vmesniški pretvornik

Vmesniki

Gateway

Profibus

Profinet

Vrsta

AB7646

Delovna napetost

24 V/DC

Maks. obratovalna temperatura

65 °C

Obratovalna temperatura (min.)

-25 °C

Obratovalna napetost

24 VDC +/- 20 % prek 2-polnega 5,08 mm Phoenix vijačnega konektorja

Obratovalna temperatura

-25 do 65 °C

Mere

(Š x V) 114 mm x 127 mm

Maks. poraba toka

400 mA

Višina

127 mm

Širina

114 mm

Proizv. št. delov

AB7646

Izvedba

Gateway Profibus Master – Profinet IO naprava

Poraba toka

200 mA

Embalaža brez plastike

embalaža brez plastike

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 2813550 Anybus AB7646 vmesniški pretvornik Gateway, Profibus, Profinet 24 V/DC 1 kos

Navodila za uporabo in varnost

Navodila za uporabo in varnost 2813550 Anybus AB7646 vmesniški pretvornik Gateway, Profibus, Profinet 24 V/DC 1 kos

Navodila za uporabo in varnost 2813550 Anybus AB7646 vmesniški pretvornik Gateway, Profibus, Profinet 24 V/DC 1 kos

Navodila za uporabo in varnost 2813550 Anybus AB7646 vmesniški pretvornik Gateway, Profibus, Profinet 24 V/DC 1 kos

Navodila za uporabo in varnost 2813550 Anybus AB7646 vmesniški pretvornik Gateway, Profibus, Profinet 24 V/DC 1 kos

Navodila za uporabo in varnost 2813550 Anybus AB7646 vmesniški pretvornik Gateway, Profibus, Profinet 24 V/DC 1 kos

Navodila za uporabo in varnost 2813550 Anybus AB7646 vmesniški pretvornik Gateway, Profibus, Profinet 24 V/DC 1 kos

Navodila za uporabo in varnost 2813550 Anybus AB7646 vmesniški pretvornik Gateway, Profibus, Profinet 24 V/DC 1 kos

Navodila za uporabo in varnost 2813550 Anybus AB7646 vmesniški pretvornik Gateway, Profibus, Profinet 24 V/DC 1 kos

Opis

Anybus X-gateway povezuje omrežje PROFIBUS z omrežjem PROFINET IO, kar omogoča nemoten pretok informacij med obema omrežjema.

HITER I/O PRENOS PODATKOV MED OMREŽJEMA
X-gateway je namenjen predvsem prenosu cikličnih I/O podatkov med obema omrežjema in s tem PLC razbremeni dodatnih nalog. Prehod je glavni v omrežju PROFIBUS in naprava v omrežju PROFINET IO. Prenos podatkov je pregleden in v vsako smer je mogoče prenesti do 512 bajtov V/I podatkov.

PREPROST ZAGON - PROGRAMIRANJE NI POTREBNO
Povezava med obema omrežjema je konfigurirana s programsko opremo "Anybus Configuration Manager". Za to ni potrebno znanje programiranja. Količina V/I podatkov za prenos je tovarniško nastavljena na 20 bajtov.

Besedilo je strojno prevedeno.

Obseg dostave

  • Prehod
  • Vodnik za hiter začetek
  • USB konfiguracijski kabel
  • Serijski kabel za glavno konfiguracijo PROFIBUS
  • Resource CD s konfiguracijsko programsko opremo za glavne enote PROFIBUS
  • Napajalnik ni priložen
