Name: Anybus AB7696 vmesniški pretvornik Gateway, Profibus, EtherCat 24 V DC/AC 1 kos
Brand: Anybus
SKU: 2813553
Availability: BackOrder

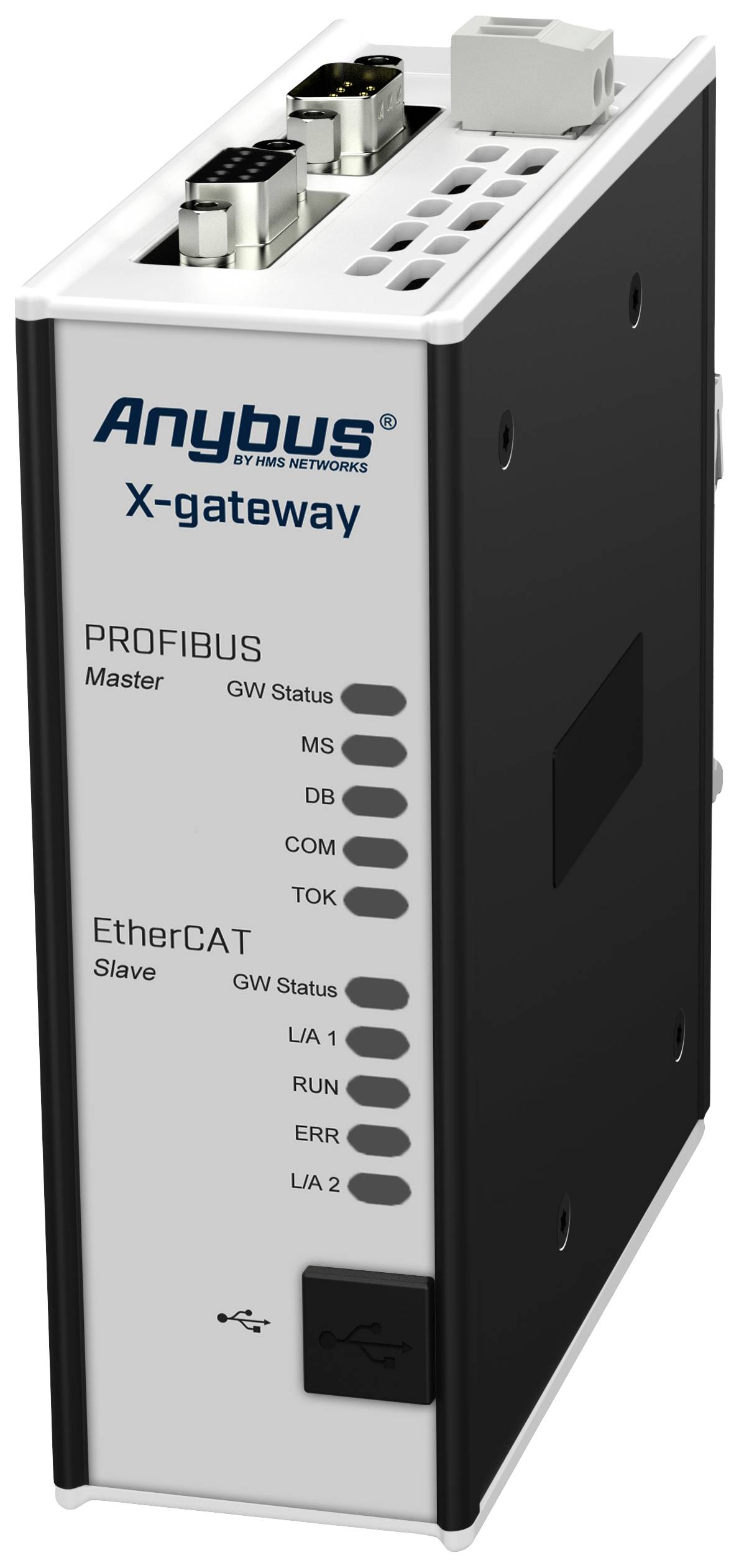

Komunikacijski modul 'Anybus X-gateway' prikazuje povezavo med PROFIBUS mojstrom in EtherCAT sužnjem z indikatorji LED stanja.

Podatkovni list izdelka (PDF)

Ean:

Koda proizvajalca:

Št. izdelka:

Kmalu na voljo

Število

kos - zaloga Nemčija

Skupaj (1249,00 € / Kos)

1249,00 €

z DDV

Samo 71,00 €

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Poudarki in podrobnosti

Anybus AB7696 vmesniški pretvornik Gateway, Profibus, EtherCat 24 V DC/AC 1 kos

Hitra izmenjava cikličnih I/O podatkov med omrežjem PROFIBUS in EtherCAT (10-15 ms)
Združljiv s PLC-ji vodilnih proizvajalcev
Informacije o krmiljenju in statusu je mogoče dodati V/I podatkom za diagnostične namene
Podpira do 512 bajtov vhodnih in izhodnih podatkov v vsako smer
Robustno samostojno ohišje za uporabo v težkih industrijskih okoljih

Tehnične specifikacije

Dimenzije (DxŠxV): 114 x 44 x 127 mm
Teža 400 g
Temperatura skladiščenja: -40 do +85 °C
Material ohišja: aluminij in plastika
Galvanska izolacija: DA, na obeh straneh BUS/Ethernet
Stopnja zaščite: IP20, NEMA ocena 1
Montaža: DIN letev (standard EN 50022)
Konfiguracija I/O: prek vrat USB in programske opreme "Anybus Configuration Manager".
Certifikati: CE, UL, ATEX/Haz.Loc, RoHS

Vrsta izdelka: vmesniški pretvornik

Vmesniki: Gateway
Profibus
EtherCat

Vrsta: AB7696

Delovna napetost: 24 V DC/AC

Maks. obratovalna temperatura: 65 °C

Obratovalna temperatura (min.): -25 °C

Obratovalna napetost: 24 VDC +/- 20 % preko 2-polne 5,08 mm Phoenix vijačne sponke

Obratovalna temperatura: -25 do 65 °C

Mere: (Š x V) 114 mm x 127 mm

Maks. poraba toka: 400 mA

Višina: 127 mm

Širina: 114 mm

Proizv. št. delov: AB7696

Izvedba: Gateway Profibus Master - EtherCAT Slave

Poraba toka: 200 mA

Embalaža brez plastike: embalaža brez plastike

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 2813553 Anybus AB7696 vmesniški pretvornik Gateway, Profibus, EtherCat 24 V DC/AC 1 kos

Navodila za uporabo in varnost

Navodila za uporabo in varnost 2813553 Anybus AB7696 vmesniški pretvornik Gateway, Profibus, EtherCat 24 V DC/AC 1 kos

Opis

Anybus X-gateway povezuje omrežje PROFIBUS z omrežjem EtherCAT, kar omogoča nemoten pretok informacij med obema omrežjema.

HITER V/I PRENOS PODATKOV MED OMREŽJEMA
X-gateway je namenjen predvsem prenosu cikličnih I/O podatkov med obema omrežjema in s tem PLC razbremeni dodatnih nalog. Prehod je glavni v omrežju PROFIBUS in podrejeni v omrežju EtherCAT. Prenos podatkov je pregleden in v vsako smer je mogoče prenesti do 512 bajtov V/I podatkov.

PREPROST ZAGON - PROGRAMIRANJE NI POTREBNO
Povezava med obema omrežjema je konfigurirana s programsko opremo "Anybus Configuration Manager". Za to ni potrebno znanje programiranja. Količina V/I podatkov za prenos je tovarniško nastavljena na 20 bajtov.

Besedilo je strojno prevedeno.
