Anybus ABC3013 serijski pretvornik RS-485, RS-232, Modbus-RTU, Profinet 1 kos
Ean:
Koda proizvajalca:
Št. izdelka:
Podatkovni list izdelka (PDF)
28 kos - zaloga Nemčija
Število
Skupaj (805,00 € / Kos)
805,00 €
z DDV
Vključena je 14-dnevna politika vračila
Tehnične specifikacije
- Dimenzije: (D x Š x V) s serijskim priključkom in napajalnim vtičem: 98 x 27 x 144 mm
- Teža: 150 g
- Gumbi in stikala: Gumb za ponastavitev in varnostno stikalo

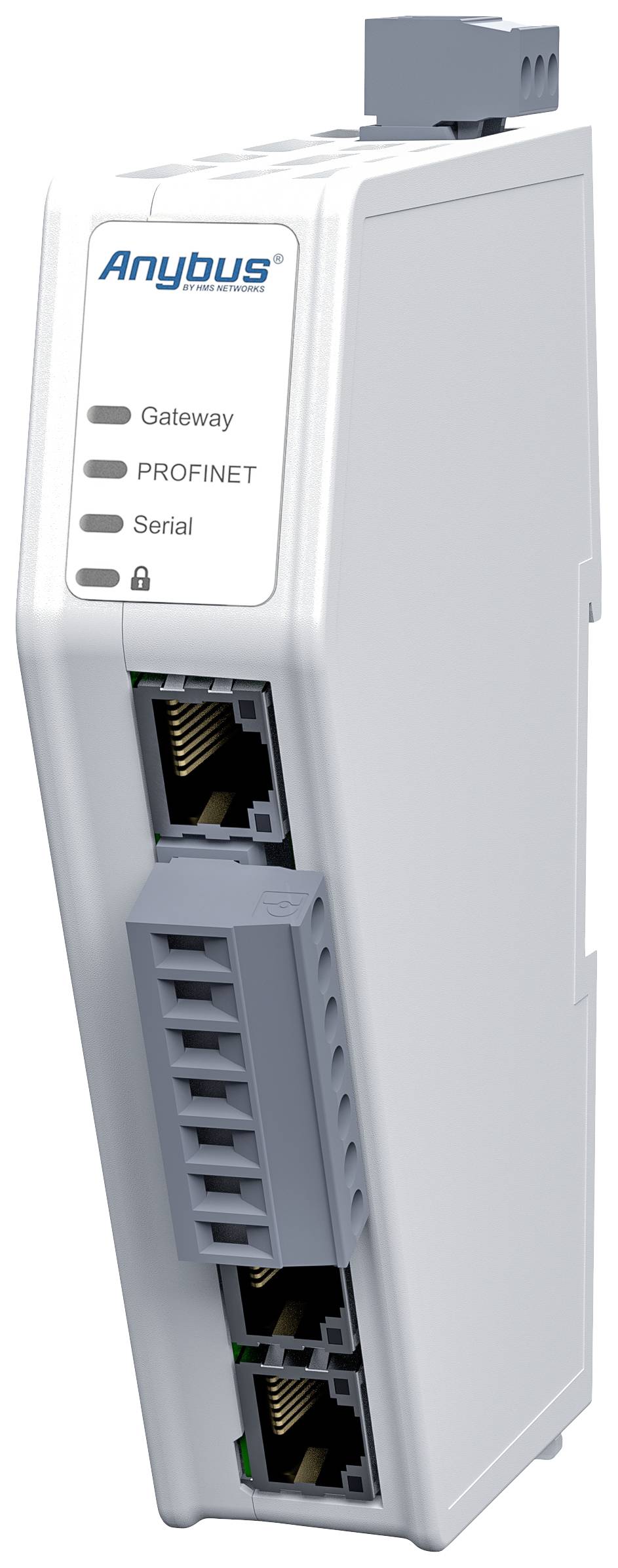

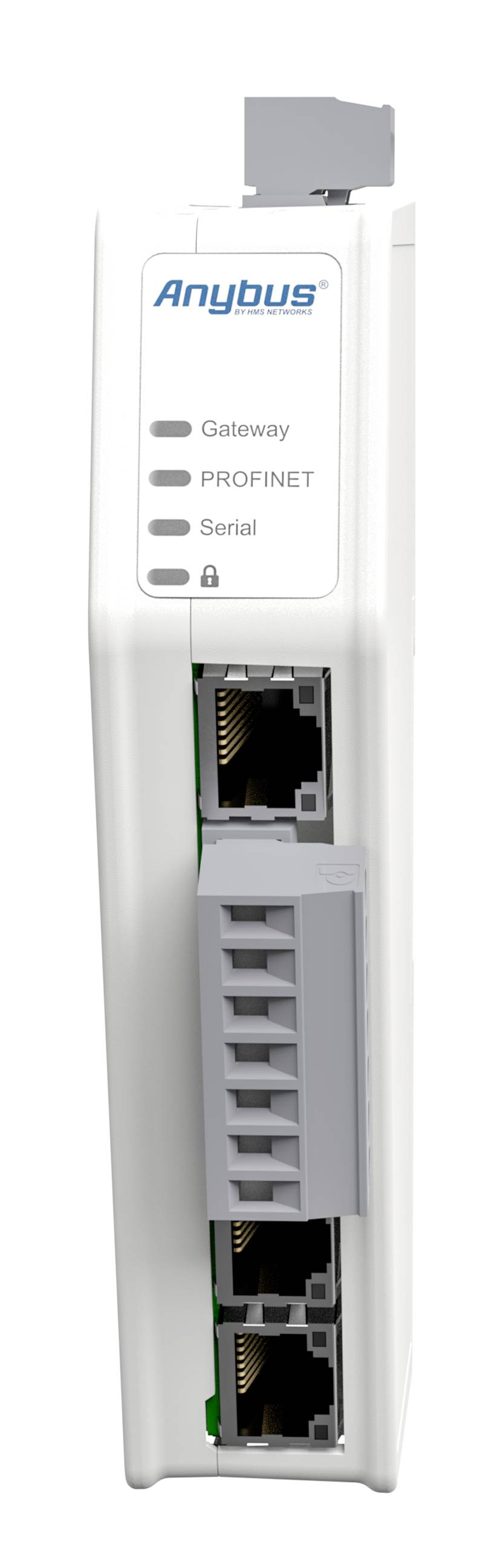

- LED-diode: Prikaz stanja za prehod, kot tudi za višje industrijsko omrežje in serijsko podomrežje
- Razred zaščite IP: IP20
- Material ohišja: PC ABS, UL 94 VO
- Montaža: DIN letev (35 * 7,5/15)
- Delovna temperatura: -25 do +70 °C
- Temperatura skladiščenja: od -40 do +85 °C
- Relativna vlažnost: 0–95 % brez kondenzacije
- Višina namestitve: do 2000 m
- Napajanje
- Vhodna napetost: 12–30 V enosmernega toka
- Poraba energije: Tipične vrednosti: 160 mA pri 24 V, največ 400 mA pri 12 V
- Omrežni priključek: 3-pinski vtič Phoenix
- Zaščita: zaščita pred obrnjeno polarnostjo in kratkim stikom
- SERIJSKI VRAT RS232/485
- Priključki: 1 x RS232/RS485
- Hitrost prenosa: od 1200 bit/s do 128 kbit/s
- Največje število postaj: 31
- Izolacija: Galvanska izolacija
- Priključek: 7-pinski Phoenix priključek
- Največje število vozlišč: 31
- MODBUS RTU
- Način delovanja: Glavni
- Podprte funkcije: 1, 2, 3, 4, 5, 6, 15, 16, 22, 23
- Največje število ukazov: 150
- Velikost vhodnih podatkov: 1024 bajtov
- Velikost izhodnih podatkov: 1024 bajtov
- ETHERNETNE POVEZAVE
- Priključki: 2 x Ethernet
- Izolacija: Galvanska izolacija
- Bitna hitrost: 10/100 Mbps polni dupleks
- Priključek: RJ45
- Stikalo: Dvojno stikalo z izrezom
- PROFINET
- Način delovanja: naprava PROFINET IO (podrejena)
- Razred: A, B
- Komunikacijski kanali: Kanal v realnem času (RT)
- Velikost vhodnih podatkov: 1024 bajtov
- Velikost izhodnih podatkov: 1024 bajtov
- Min. čas cikla: 1 ms
- Največje število povezav: 1 Razmerje med aplikacijo in krmilnikom IO + 2 Razmerja med aplikacijo in dostopom do naprave
- Razred omrežne obremenitve: Razred III
- Zapisi I&M: podatki proizvajalca (I&M0), podatki o oznaki (I&M1), datum/čas (I&M2), opis (I&M3)
- SNMP: Na voljo
- Vrsta izdelka
serijski pretvornik
- Vmesniki
RS-485
RS-232
Modbus-RTU
Profinet
- Vrsta
ABC3013
- Maks. obratovalna temperatura
+70 °C
- Obratovalna temperatura (min.)
-25 °C
- Obratovalna napetost
12-30 VDC
- Obratovalna temperatura
-25 do +70 °C
- Mere
(Š x V) 27 mm x 144 mm
- Maks. poraba toka
400 mA
- Višina
144 mm
- Širina
27 mm
- Proizv. št. delov
ABC3013
- Vmesniki
Profinet IO
- Poraba toka
160 mA
- Embalaža brez plastike
embalaža brez plastike
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 2476382 Anybus ABC3013 serijski pretvornik RS-485, RS-232, Modbus-RTU, Profinet 1 kos
Navodila za uporabo in varnost
Navodila za uporabo in varnost 2476382 Anybus ABC3013 serijski pretvornik RS-485, RS-232, Modbus-RTU, Profinet 1 kos
Informacije
Informacije 2476382 Anybus ABC3013 serijski pretvornik RS-485, RS-232, Modbus-RTU, Profinet 1 kos
Opis

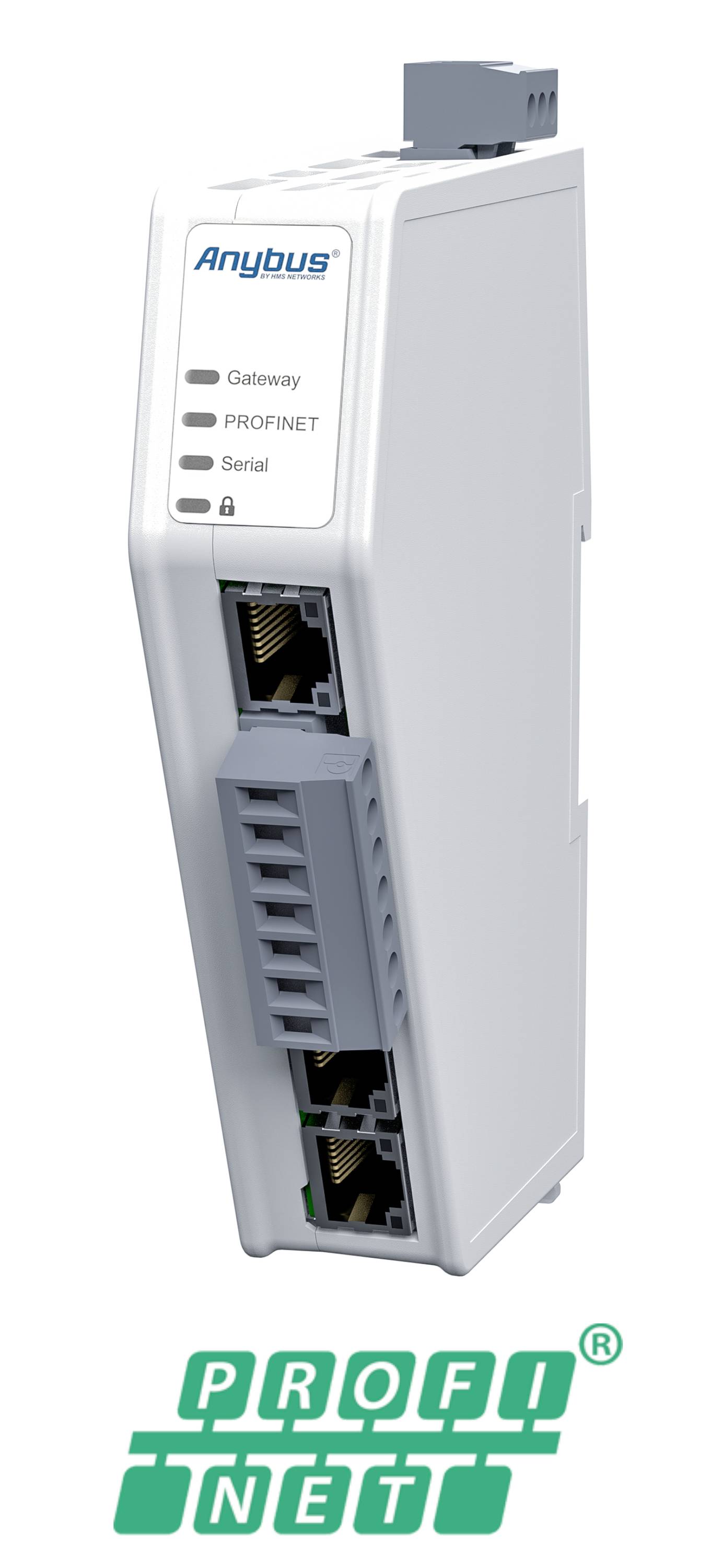

Serial master - PROFINET IO naprava
Z Anybus Communicator lahko integrirate serijske naprave (RS-232/485) v omrežje PROFINET. Za to niso potrebne nobene spremembe serijske naprave.
Pretvornik protokolov lahko prenaša velike količine podatkov, je enostaven za konfiguracijo zahvaljujoč spletnemu vmesniku povleci in spusti in temelji na preverjeni tehnologiji Anybus.
POGOVARJA SKORAJ VSE SERIJSKE PROTOKOLE
Komunikator lahko pretvori skoraj vsak serijski protokol, npr. glavni/podrejeni protokoli, kot je Modbus RTU, pa tudi protokole za poizvedbo/odzive, specifične za proizvajalca, ali protokole za izdelavo/porabo.
TIPIČNE SERIJSKE APLIKACIJE
Tipične serijske aplikacije so na primer frekvenčni pretvorniki, senzorji, aktuatorji, uporabniški terminali, čitalci črtnih kod, čitalci RFID ali industrijske tehtnice.
LASTNOSTI IN PREDNOSTI
• Prenos do 1.024 bajtov v obe smeri
• Pretvarja standardizirane in lastniške protokole RS-232/485
• Spletni konfiguracijski vmesnik povleci in spusti
• Industrijsko temperaturno območje od -25 do +70 °C
• Preizkušena tehnologija Anybus: omrežni procesor NP40
• Varnostni čip, varnostno stikalo in varen zagon (Secure Boot)
Prenos do 1.024 podatkovnih bajtov
Trend je prenos vedno več podatkov. Zato je Anybus Communicator zasnovan za prenos velikih količin podatkov. PLC-ju višjega nivoja lahko pošlje 1024 bajtov podatkov in od PLC-ja prejme 1024 bajtov podatkov, tako da je mogoče prenesti skupno 2048 bajtov. Zahvaljujoč podpori do 150 ukazov Modbus je mogoče brez težav obdelati tudi zapletene konfiguracije z več vozlišči.
Spletni vmesnik povleci in spusti
Konfiguracija pretvornika protokolov se izvede hitro z grafičnim spletnim uporabniškim vmesnikom. namestitev programske opreme ni potrebna. Samo odprite svoj najljubši spletni brskalnik in začnite.
Industrijsko temperaturno območje
Industrijsko delovno temperaturno območje od -25 do +70 °C zagotavlja, da je komunikator prepričljiv tudi v zahtevnih pogojih.
Preizkušena tehnologija NP40
Komunikator temelji na preizkušenem omrežnem procesorju Anybus NP40. NP40 se uporablja v neštetih vgrajenih aplikacijah po vsem svetu in je merilo v industriji za zanesljivo industrijsko komunikacijo.
Varnostno stikalo
Tudi z izpopolnjenimi varnostnimi ukrepi je človeška napaka še vedno glavni vzrok za kršitve varnosti. Zato ima komunikator varnostno stikalo, ki zaklene konfiguracijo in preprečuje dostop do spletnega konfiguracijskega vmesnika. Ko je vaša konfiguracija končana, preprosto potisnite varnostno stikalo v položaj zaklepanja. Nato zasveti lučka LED ključavnice na komunikatorju.
Varnostni čip in varen zagon
Za spopadanje s trenutnimi in prihodnjimi varnostnimi izzivi je Communicator opremljen z najnovejšim varnostnim čipom Anybus. " Secure Boot" - varen zagon - zagotavlja, da vdelana programska oprema ni bila manipulirana.

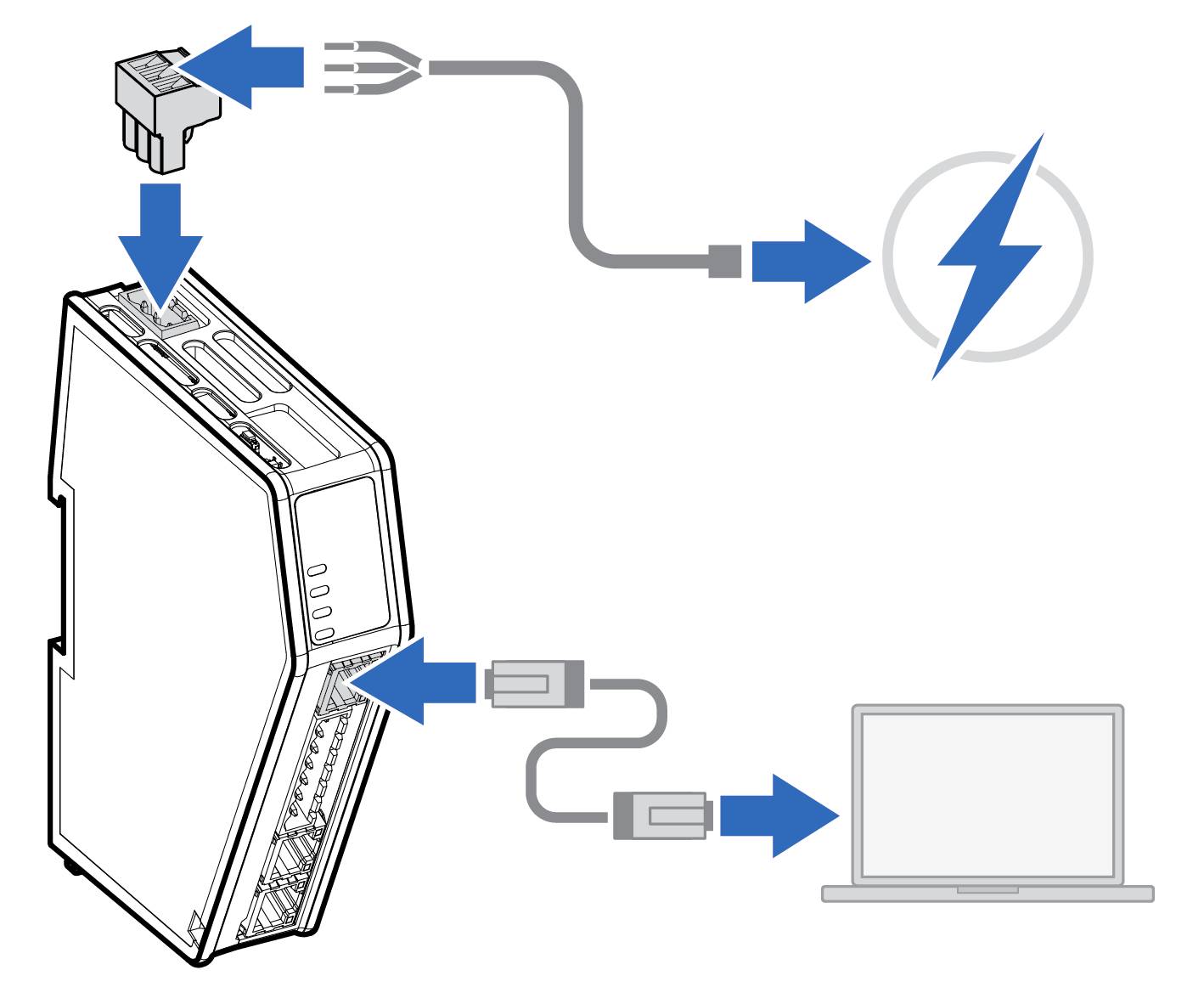

Ethernet konfiguracijska vrata
Zahvaljujoč konfiguracijski povezavi Ethernet ni potreben poseben konfiguracijski kabel. Preko njega je mogoče enostavno vzpostaviti tudi povezavo s pretvornikom protokolov, npr. B. za spremljanje omrežnega prometa.
Optimiziran za montažo na vodilo
Ozka oblika, omrežne povezave obrnjene spredaj in vijačna povezava serijske kabelske povezave zagotavljajo hitro in enostavno namestitev in povezavo komunikatorja.
diagnoza
Ko odprete spletni vmesnik Communicator, boste takoj videli status povezave PROFINET in serijske povezave. Ogledate si lahko tudi stanje posameznih serijskih vozlišč. Serijska stran in dogodki so zabeleženi za namene analize.
Podpora
Včasih naletite na težavo, pri kateri potrebujete pomoč. Zato smo v uporabniški vmesnik dodali stran za podporo s kontaktnimi podatki. Obstaja tudi gumb za ustvarjanje podpornega paketa za lažje odpravljanje težav.
Besedilo je strojno prevedeno.
Z Anybus Communicator lahko integrirate serijske naprave (RS-232/485) v omrežje PROFINET. Za to niso potrebne nobene spremembe serijske naprave.
Pretvornik protokolov lahko prenaša velike količine podatkov, je enostaven za konfiguracijo zahvaljujoč spletnemu vmesniku povleci in spusti in temelji na preverjeni tehnologiji Anybus.
POGOVARJA SKORAJ VSE SERIJSKE PROTOKOLE
Komunikator lahko pretvori skoraj vsak serijski protokol, npr. glavni/podrejeni protokoli, kot je Modbus RTU, pa tudi protokole za poizvedbo/odzive, specifične za proizvajalca, ali protokole za izdelavo/porabo.
TIPIČNE SERIJSKE APLIKACIJE
Tipične serijske aplikacije so na primer frekvenčni pretvorniki, senzorji, aktuatorji, uporabniški terminali, čitalci črtnih kod, čitalci RFID ali industrijske tehtnice.
LASTNOSTI IN PREDNOSTI
• Prenos do 1.024 bajtov v obe smeri
• Pretvarja standardizirane in lastniške protokole RS-232/485
• Spletni konfiguracijski vmesnik povleci in spusti
• Industrijsko temperaturno območje od -25 do +70 °C
• Preizkušena tehnologija Anybus: omrežni procesor NP40
• Varnostni čip, varnostno stikalo in varen zagon (Secure Boot)
Prenos do 1.024 podatkovnih bajtov
Trend je prenos vedno več podatkov. Zato je Anybus Communicator zasnovan za prenos velikih količin podatkov. PLC-ju višjega nivoja lahko pošlje 1024 bajtov podatkov in od PLC-ja prejme 1024 bajtov podatkov, tako da je mogoče prenesti skupno 2048 bajtov. Zahvaljujoč podpori do 150 ukazov Modbus je mogoče brez težav obdelati tudi zapletene konfiguracije z več vozlišči.
Spletni vmesnik povleci in spusti
Konfiguracija pretvornika protokolov se izvede hitro z grafičnim spletnim uporabniškim vmesnikom. namestitev programske opreme ni potrebna. Samo odprite svoj najljubši spletni brskalnik in začnite.
Industrijsko temperaturno območje
Industrijsko delovno temperaturno območje od -25 do +70 °C zagotavlja, da je komunikator prepričljiv tudi v zahtevnih pogojih.
Preizkušena tehnologija NP40
Komunikator temelji na preizkušenem omrežnem procesorju Anybus NP40. NP40 se uporablja v neštetih vgrajenih aplikacijah po vsem svetu in je merilo v industriji za zanesljivo industrijsko komunikacijo.
Varnostno stikalo
Tudi z izpopolnjenimi varnostnimi ukrepi je človeška napaka še vedno glavni vzrok za kršitve varnosti. Zato ima komunikator varnostno stikalo, ki zaklene konfiguracijo in preprečuje dostop do spletnega konfiguracijskega vmesnika. Ko je vaša konfiguracija končana, preprosto potisnite varnostno stikalo v položaj zaklepanja. Nato zasveti lučka LED ključavnice na komunikatorju.
Varnostni čip in varen zagon
Za spopadanje s trenutnimi in prihodnjimi varnostnimi izzivi je Communicator opremljen z najnovejšim varnostnim čipom Anybus. " Secure Boot" - varen zagon - zagotavlja, da vdelana programska oprema ni bila manipulirana.
Ethernet konfiguracijska vrata
Zahvaljujoč konfiguracijski povezavi Ethernet ni potreben poseben konfiguracijski kabel. Preko njega je mogoče enostavno vzpostaviti tudi povezavo s pretvornikom protokolov, npr. B. za spremljanje omrežnega prometa.
Optimiziran za montažo na vodilo
Ozka oblika, omrežne povezave obrnjene spredaj in vijačna povezava serijske kabelske povezave zagotavljajo hitro in enostavno namestitev in povezavo komunikatorja.
diagnoza
Ko odprete spletni vmesnik Communicator, boste takoj videli status povezave PROFINET in serijske povezave. Ogledate si lahko tudi stanje posameznih serijskih vozlišč. Serijska stran in dogodki so zabeleženi za namene analize.
Podpora
Včasih naletite na težavo, pri kateri potrebujete pomoč. Zato smo v uporabniški vmesnik dodali stran za podporo s kontaktnimi podatki. Obstaja tudi gumb za ustvarjanje podpornega paketa za lažje odpravljanje težav.
Besedilo je strojno prevedeno.
Obseg dostave
- Vodnik za hiter začetek
- 7-pinski vijačni priključek
- Priključek za napajanje: 3-pinski
- Konfiguracijska programska oprema je na voljo za prenos
- (Napajalnik ni priložen)
