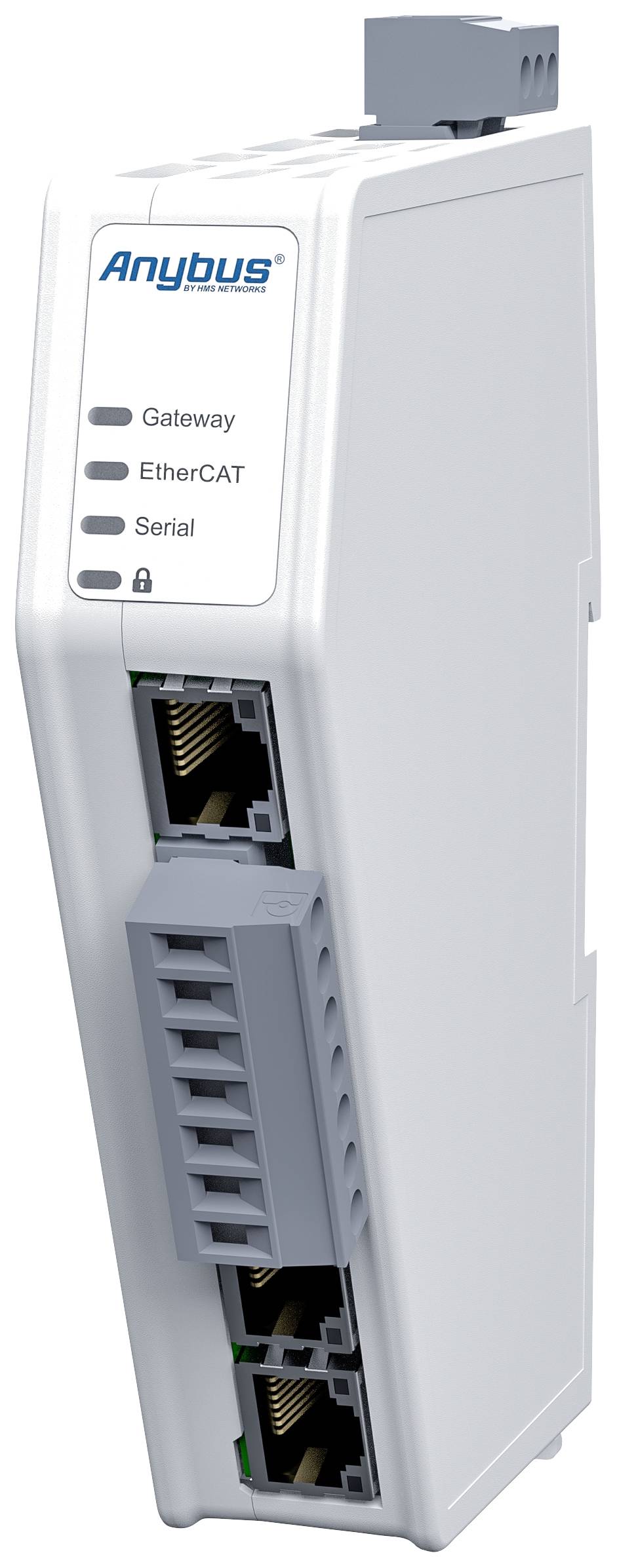

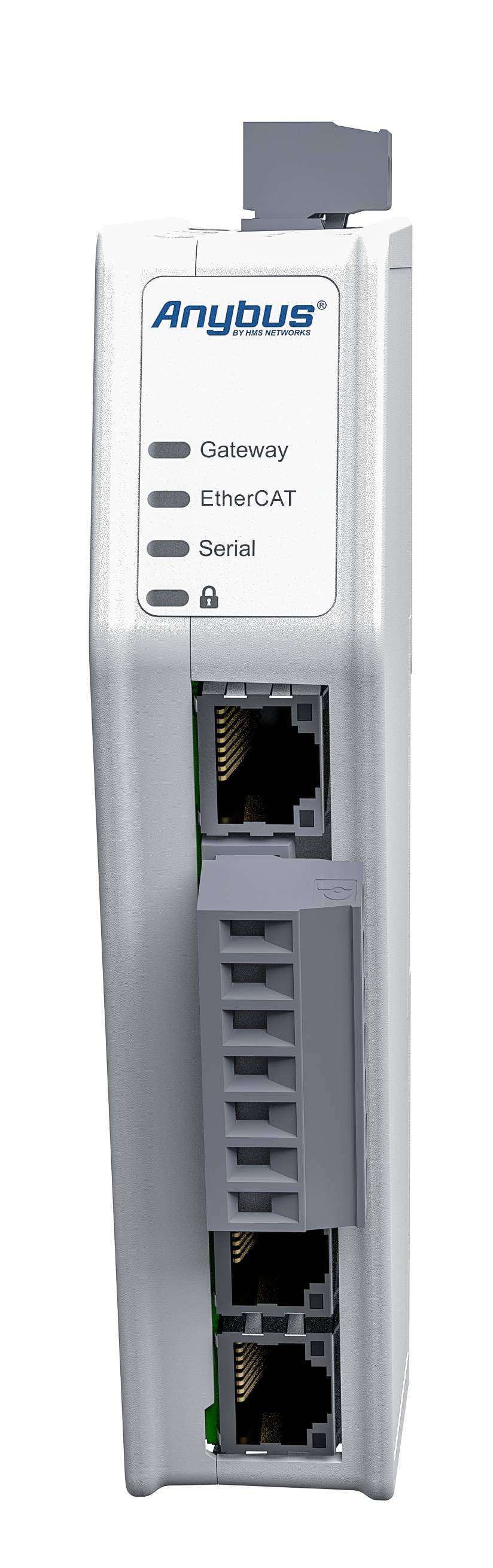

Anybus ABC3061 ABC3061 serijski pretvornik RS-485, RS-232, Modbus-RTU, EtherCat Število I/O: 5 24 V DC/AC 1 kos
Podatkovni list izdelka (PDF)
Ean:
Koda proizvajalca:
Št. izdelka:
Število
Skupaj (769,00 € / Kos)
769,00 €
z DDV
Vključena je 14-dnevna politika vračila
Poudarki in podrobnosti
Anybus ABC3061 ABC3061 serijski pretvornik RS-485, RS-232, Modbus-RTU, EtherCat Število I/O: 5 24 V DC/AC 1 kos
- Prenos do 1486 bajtov v obe smeri
- Pretvori standardne in lastniške protokole RS-232/485
- Spletni konfiguracijski vmesnik povleci in spusti
- Industrijsko temperaturno območje od -25 do +70 °C
- Preverjena tehnologija Anybus: mrežni procesor NP40
Tehnične specifikacije
- Mere (D x Š x V) s serijskimi vrati in vtičem: 98 x 27 x 144 mm
- Neto teža: 150 g
- Gumbi in stikala: Gumb za ponastavitev in varnostno stikalo
- LED: Prikaz statusa za prehod kot tudi za omrežje 1 in omrežje 2
- Razred zaščite IP: IP20
- Material ohišja: PC ABS, UL 94 VO
- Montaža: DIN letev (35 * 7,5/15)
- OKOLJE
- Delovna temperatura: -25 do 70°C
- Temperatura skladiščenja: 40 do 85°C
- Relativna vlažnost: 0-95 % brez kondenzacije
- Višina vgradnje: do 2.000 m
- Poraba toka: Tipične vrednosti: 160 mA pri 24 V, največ 400 mA pri 12 V
- Napajalni priključek: 3-polni vijačni priključek
- Zaščita: obrnjena polarnost in zaščita pred kratkim stikom
- SERIJSKA VRATA RS232/485
- Priključki: 1 x RS232/RS485
- Hitrost prenosa: 1200 bps do 128 kbps
- Maksimalno število postaj: 31
- Izolacija: Galvanska izolacija
- Konektor: 7-polni konektor Phoenix
- Največje število vozlišč: 31
- MODBUS RTU
- Način delovanja: master
- Podprte funkcije: 1, 2, 3, 4, 5, 6, 15, 16, 22, 23
- Največje število ukazov: 150
- Velikost vhodnih podatkov: 1 024 bajtov
- Velikost izhodnih podatkov: 1 024 bajtov
- ETHERNET POVEZAVE
- Priključki: 2+2 x Ethernet
- Izolacija: Galvanska izolacija
- Bitna hitrost: 10/100 Mbit/s polni dupleks
- Konektor: RJ45
- Stikalo: preklopno stikalo z dvojnimi vrati
- ETHERCAT
- Način delovanja: podrejeni EtherCAT v skladu z IEC 61158 tip 12 (ETG.1000)
- Načini naslavljanja: logično, vozlišče in položaj
- Način sinhronizacije: Prosti tek
- Velikost vhodnih podatkov: 1.486 bajtov
- Velikost izhodnih podatkov: 1.486 bajtov
- Omrežna redundanca: Device Level Ring (DLR), na osnovi svetilnika
- Minimalni čas cikla: 100 μs
- Funkcije: podpira CANopen prek EtherCAT (CoE)
- Datoteka ESI: prisotna
- CERTIFIKATI IN STANDARDI
- UL: Številka datoteke CULUS E214107
- CE: 2014/30/EU
- KC: Komunikator RR-ABJ
- EMC: EN 61000-6-2, EN 61000-4-2, EN 61000-4-3, EN 61000-4-4, EN 61000-4-5, EN 61000-4-6, EN 61000-6-4 ,EN55032
- Okolje: IEC 60068-2-1 Ab, IEC 60068-2-2 Bb, IEC 60068-2-1 Ab, IEC 60068-2-2 Bb, IEC 60068-2-14 Nb, IEC 60068-2-30 Db, IEC 60068-2-78 Kabina, IEC 60068-2-78 Kabina
- Vibracije in udarci: IEC 60068-2-27, IEC 60068-2-6
- Odstranjevanje: WEE
- KONFIGURACIJA
- Konfiguracijska programska oprema: spletna konfiguracija
- Konfiguracijska vrata: Namenska 10/100 Mbps RJ45 Ethernet konfiguracijska vrata in dodatna Ethernet vrata
- VARNOST
- Varen zagon: Zagotavlja pristnost programske opreme
- Varnostno stikalo: fizično stikalo, ki omogoči/onemogoči dostop do spletnega konfiguracijskega vmesnika
- Vrsta izdelka
serijski pretvornik
- Vmesniki
RS-485
RS-232
Modbus-RTU
EtherCat
- Vrsta
ABC3061
- Delovna napetost
24 V DC/AC
- Maks. obratovalna temperatura
70 °C
- Obratovalna temperatura (min.)
-25 °C
- Obratovalna temperatura
-25 do 70 °C
- Število I/O
5
- Mere
(Š x V) 27 mm x 144 mm
- Maks. poraba toka
400 mA
- Višina
144 mm
- Širina
27 mm
- Proizv. št. delov
ABC3061
- Vmesniki
Podrejeni EtherCAT v skladu z IEC 61158 tip 12 (ETG.1000)
- Poraba toka
160 mA
- UKCA
da
- Embalaža brez plastike
embalaža brez plastike
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 2637482 Anybus ABC3061 ABC3061 serijski pretvornik RS-485, RS-232, Modbus-RTU, EtherCat Število I/O: 5 24 V DC/AC 1 kos
Navodila za uporabo in varnost
Navodila za uporabo in varnost 2637482 Anybus ABC3061 ABC3061 serijski pretvornik RS-485, RS-232, Modbus-RTU, EtherCat Število I/O: 5 24 V DC/AC 1 kos
Informacije
Informacije 2637482 Anybus ABC3061 ABC3061 serijski pretvornik RS-485, RS-232, Modbus-RTU, EtherCat Število I/O: 5 24 V DC/AC 1 kos
Opis
Z Anybus Communicatorjem lahko serijske naprave (RS-232/485) integrirate v omrežje EtherCAT. To ne zahteva nobenih sprememb serijske naprave.
Pretvornik protokolov lahko prenaša velike količine podatkov, je enostaven za konfiguracijo zahvaljujoč spletnemu vmesniku povleci in spusti in temelji na preizkušeni tehnologiji Anybus.
Pretvori skoraj vse serijske protokole
Communicator lahko pretvori skoraj vse serijske protokole, npr. glavne/podrejene protokole, kot je Modbus RTU, pa tudi protokole Query/Response ali Produce/Consume, specifične za proizvajalca.
Tipične serijske aplikacije
Tipične serijske aplikacije so na primer frekvenčni pretvorniki, senzorji, aktuatorji, upravljalni terminali, čitalniki črtne kode, čitalniki RFID ali industrijske tehtnice.
Prenos do 1486 podatkovnih bajtov
Trend je prenos vedno več podatkov. Zato je Anybus Communicator zasnovan za prenos velikih količin podatkov. Pošlje lahko 1486 bajtov podatkov glavnemu PLC-ju in prejme 1486 bajtov podatkov iz PLC-ja, tako da je skupno mogoče prenesti 2972 bajtov. Zahvaljujoč podpori za do 150 ukazov Modbus je mogoče enostavno obdelati celo kompleksne konfiguracije z več vozlišči.
Povleci in spusti spletni vmesnik
Konfiguracija pretvornika protokolov se izvede hitro z grafičnim spletnim uporabniškim vmesnikom. namestitev programske opreme ni potrebna. Samo odprite svoj najljubši spletni brskalnik in začnite.
Industrijsko temperaturno območje
Industrijsko delovno temperaturno območje od -25 do +70 °C zagotavlja, da je komunikator prepričljiv tudi v zahtevnih pogojih.
Preverjena tehnologija NP40
Komunikator temelji na preverjenem mrežnem procesorju Anybus NP40. NP40, ki se uporablja v neštetih vgrajenih aplikacijah po vsem svetu, je industrijsko merilo za zanesljive industrijske komunikacije.
Varnostno stikalo
Tudi s sofisticiranimi varnostnimi ukrepi je človeška napaka še vedno glavni vzrok kršitev varnosti. Zato ima Communicator varnostno stikalo, ki zaklene konfiguracijo in prepreči dostop do spletnega konfiguracijskega vmesnika. Ko je konfiguracija končana, preprosto potisnite varnostno stikalo v zaklenjen položaj. Nato zasveti lučka LED ključavnice na komunikatorju.
Konfiguracijska vrata Ethernet
Zahvaljujoč konfiguracijskim vratom Ethernet ni potreben poseben konfiguracijski kabel. Povezavo s pretvornikom protokolov lahko enostavno vzpostavite tudi npr. B. za spremljanje omrežnega prometa.
Optimiziran za montažo na DIN letev
Tanka oblika, omrežna vrata na sprednji strani in priključek za serijski kabel z vijaki zagotavljajo hitro in enostavno namestitev in povezovanje komunikatorja.
diagnoza
Ko odprete spletni vmesnik Communicator, lahko takoj vidite stanje povezave z zgornjim industrijskim omrežjem in serijsko povezavo. Ogledate si lahko tudi status posameznih serijskih vozlišč. Serijska stran in dogodki se beležijo za namene analize.
podporo
Včasih naletite na težavo, pri kateri potrebujete pomoč. Zato smo v uporabniški vmesnik vključili stran za podporo s kontaktnimi podatki. Obstaja tudi gumb za ustvarjanje paketa podpore za lažje odpravljanje težav.
Besedilo je strojno prevedeno.
Pretvornik protokolov lahko prenaša velike količine podatkov, je enostaven za konfiguracijo zahvaljujoč spletnemu vmesniku povleci in spusti in temelji na preizkušeni tehnologiji Anybus.
Pretvori skoraj vse serijske protokole
Communicator lahko pretvori skoraj vse serijske protokole, npr. glavne/podrejene protokole, kot je Modbus RTU, pa tudi protokole Query/Response ali Produce/Consume, specifične za proizvajalca.
Tipične serijske aplikacije
Tipične serijske aplikacije so na primer frekvenčni pretvorniki, senzorji, aktuatorji, upravljalni terminali, čitalniki črtne kode, čitalniki RFID ali industrijske tehtnice.
Prenos do 1486 podatkovnih bajtov
Trend je prenos vedno več podatkov. Zato je Anybus Communicator zasnovan za prenos velikih količin podatkov. Pošlje lahko 1486 bajtov podatkov glavnemu PLC-ju in prejme 1486 bajtov podatkov iz PLC-ja, tako da je skupno mogoče prenesti 2972 bajtov. Zahvaljujoč podpori za do 150 ukazov Modbus je mogoče enostavno obdelati celo kompleksne konfiguracije z več vozlišči.
Povleci in spusti spletni vmesnik
Konfiguracija pretvornika protokolov se izvede hitro z grafičnim spletnim uporabniškim vmesnikom. namestitev programske opreme ni potrebna. Samo odprite svoj najljubši spletni brskalnik in začnite.
Industrijsko temperaturno območje
Industrijsko delovno temperaturno območje od -25 do +70 °C zagotavlja, da je komunikator prepričljiv tudi v zahtevnih pogojih.
Preverjena tehnologija NP40
Komunikator temelji na preverjenem mrežnem procesorju Anybus NP40. NP40, ki se uporablja v neštetih vgrajenih aplikacijah po vsem svetu, je industrijsko merilo za zanesljive industrijske komunikacije.
Varnostno stikalo
Tudi s sofisticiranimi varnostnimi ukrepi je človeška napaka še vedno glavni vzrok kršitev varnosti. Zato ima Communicator varnostno stikalo, ki zaklene konfiguracijo in prepreči dostop do spletnega konfiguracijskega vmesnika. Ko je konfiguracija končana, preprosto potisnite varnostno stikalo v zaklenjen položaj. Nato zasveti lučka LED ključavnice na komunikatorju.
Konfiguracijska vrata Ethernet
Zahvaljujoč konfiguracijskim vratom Ethernet ni potreben poseben konfiguracijski kabel. Povezavo s pretvornikom protokolov lahko enostavno vzpostavite tudi npr. B. za spremljanje omrežnega prometa.
Optimiziran za montažo na DIN letev
Tanka oblika, omrežna vrata na sprednji strani in priključek za serijski kabel z vijaki zagotavljajo hitro in enostavno namestitev in povezovanje komunikatorja.
diagnoza
Ko odprete spletni vmesnik Communicator, lahko takoj vidite stanje povezave z zgornjim industrijskim omrežjem in serijsko povezavo. Ogledate si lahko tudi status posameznih serijskih vozlišč. Serijska stran in dogodki se beležijo za namene analize.
podporo
Včasih naletite na težavo, pri kateri potrebujete pomoč. Zato smo v uporabniški vmesnik vključili stran za podporo s kontaktnimi podatki. Obstaja tudi gumb za ustvarjanje paketa podpore za lažje odpravljanje težav.
Besedilo je strojno prevedeno.
