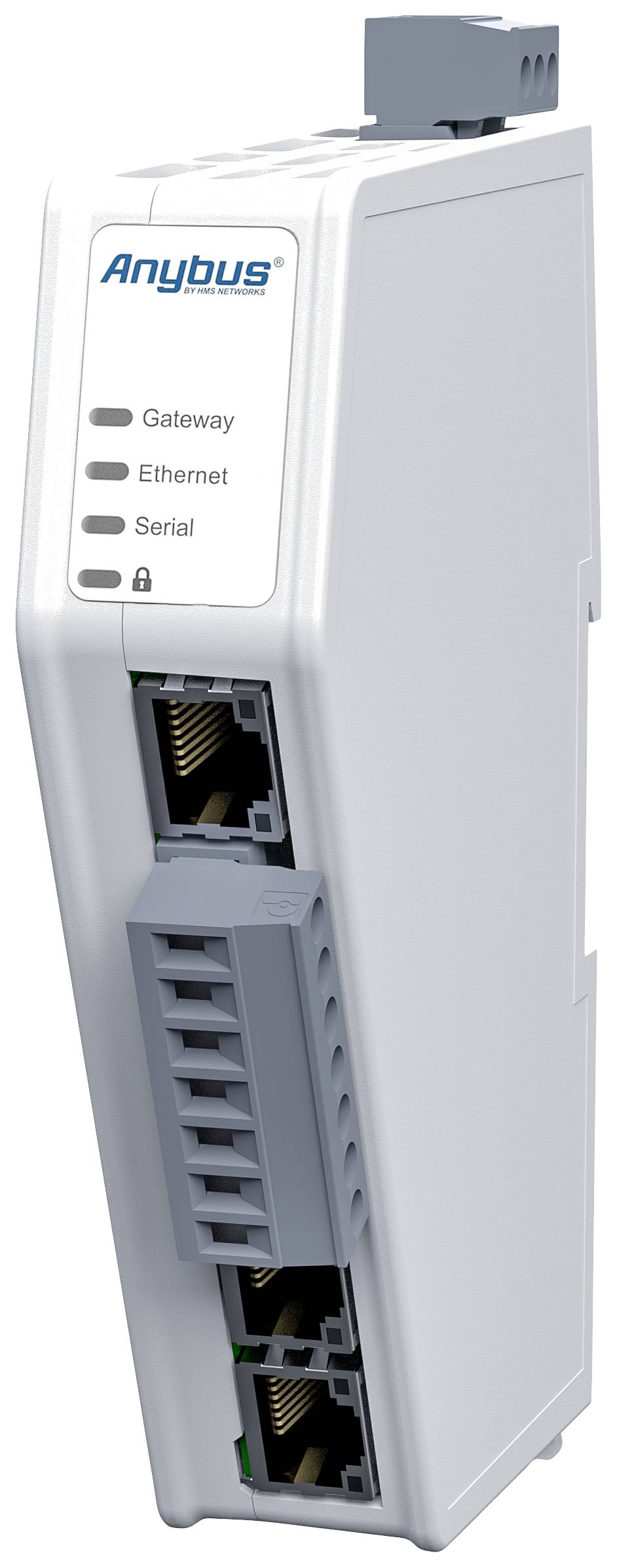

Anybus ABC3090 ABC3090 serijski pretvornik RS-485, RS232, Modbus-RTU, industrijski Ethernet, Modbus-TCP 1 kos

Modbus RTU Master - Industrial Ethernet

Z Anybus Communicator lahko integrirate serijske naprave (RS-232/485) v omrežje EtherNet / IP, Modbus-TCP ali PROFINET. Za to niso potrebne nobene spremembe serijske naprave.

Pretvornik protokolov lahko prenaša velike količine podatkov, je enostaven za konfiguracijo zahvaljujoč spletnemu vmesniku povleci in spusti in temelji na preverjeni tehnologiji Anybus.

POGOVARJA SKORAJ VSE SERIJSKE PROTOKOLE
Komunikator lahko pretvori skoraj vsak serijski protokol, npr. glavni/podrejeni protokoli, kot je Modbus RTU, pa tudi protokole za poizvedbo/odzive, specifične za proizvajalca, ali protokole za izdelavo/porabo.

TIPIČNE SERIJSKE APLIKACIJE
Tipične serijske aplikacije so na primer frekvenčni pretvorniki, senzorji, aktuatorji, uporabniški terminali, čitalci črtnih kod, čitalci RFID ali industrijske tehtnice.

LASTNOSTI IN PREDNOSTI
Prenos do 1500 bajtov v obe smeri
Izbirno industrijsko omrežje Ethernet (EtherNet / IP, Modbus TCP ali PROFINET)
Spletni konfiguracijski vmesnik povleci in spusti
Industrijsko temperaturno območje od -25 do +70 ° C
Preizkušena tehnologija Anybus: omrežni procesor NP40
Varnostni čip, varnostno stikalo in varen zagon (Secure Boot)

Prenos do 1.500 podatkovnih bajtov
Trend je prenos vedno več podatkov. Zato je Anybus Communicator zasnovan za prenos velikih količin podatkov. PLC-ju višjega nivoja lahko pošlje 1500 bajtov podatkov in od PLC-ja prejme 1500 bajtov podatkov. Odvisno od višjega industrijskega omrežja se lahko prenese skupno do 3000 bajtov. Zahvaljujoč podpori do 150 ukazov Modbus je mogoče brez težav obdelati tudi zapletene konfiguracije z več vozlišči.

Spletni vmesnik povleci in spusti
Konfiguracija pretvornika protokolov se izvede hitro z grafičnim spletnim uporabniškim vmesnikom. namestitev programske opreme ni potrebna. Samo odprite svoj najljubši spletni brskalnik in začnite.

Industrijsko temperaturno območje
Industrijsko delovno temperaturno območje od -25 do +70 °C zagotavlja, da je komunikator prepričljiv tudi v zahtevnih pogojih.

Preizkušena tehnologija NP40
Komunikator temelji na preizkušenem omrežnem procesorju Anybus NP40. NP40 se uporablja v neštetih vgrajenih aplikacijah po vsem svetu in je merilo v industriji za zanesljivo industrijsko komunikacijo.

Varnostno stikalo
Tudi z izpopolnjenimi varnostnimi ukrepi je človeška napaka še vedno glavni vzrok za kršitve varnosti. Zato ima komunikator varnostno stikalo, ki zaklene konfiguracijo in preprečuje dostop do spletnega konfiguracijskega vmesnika. Ko je vaša konfiguracija končana, preprosto potisnite varnostno stikalo v položaj zaklepanja. Nato zasveti lučka LED ključavnice na komunikatorju.

Varnostni čip in varen zagon
Za spopadanje s trenutnimi in prihodnjimi varnostnimi izzivi je Communicator opremljen z najnovejšim varnostnim čipom Anybus. " Secure Boot" - varen zagon - zagotavlja, da vdelana programska oprema ni bila manipulirana.

Ethernet konfiguracijska vrata
Zahvaljujoč konfiguracijski povezavi Ethernet ni potreben poseben konfiguracijski kabel. Preko njega je mogoče enostavno vzpostaviti tudi povezavo s pretvornikom protokolov, npr. B. za spremljanje omrežnega prometa.

Optimiziran za montažo na vodilo
Ozka oblika, omrežne povezave obrnjene spredaj in vijačna povezava serijske kabelske povezave zagotavljajo hitro in enostavno namestitev in povezavo komunikatorja.

diagnoza
Ko odprete spletni vmesnik Communicator, boste takoj videli status povezave PROFINET in serijske povezave. Ogledate si lahko tudi stanje posameznih serijskih vozlišč. Serijska stran in dogodki so zabeleženi za namene analize.
