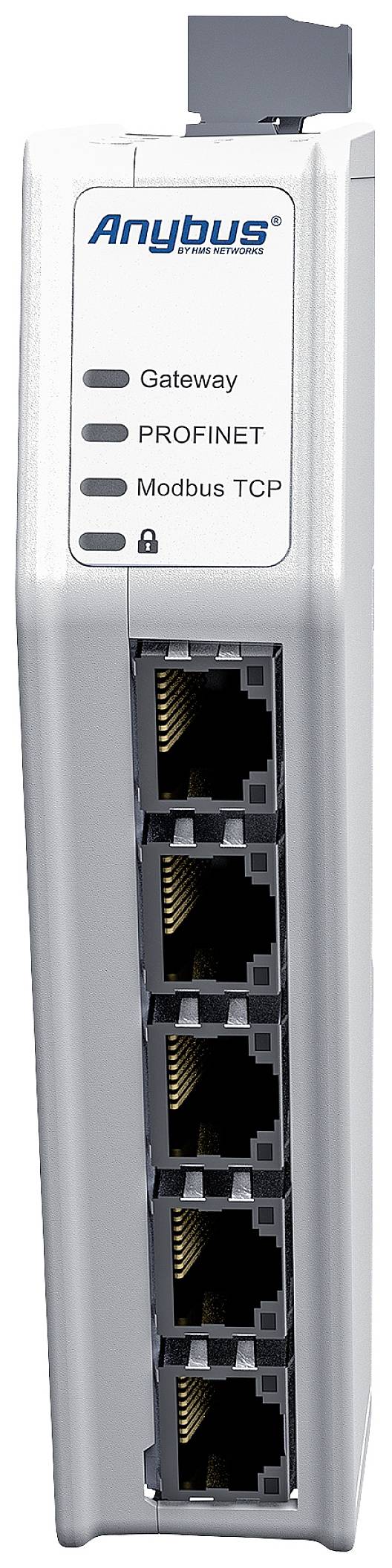

Anybus ABC4017 ABC4017 vmesniški pretvornik Modbus-TCP, Profinet, Gateway, industrijski Ethernet 24 V/DC 1 kos
Ean:
Koda proizvajalca:
Št. izdelka:
Podatkovni list izdelka (PDF)
25 kos - zaloga Nemčija
Število
Skupaj (859,00 € / Kos)
859,00 €
z DDV
Vključena je 14-dnevna politika vračila
Tehnične specifikacije
- Mere (D x Š x V) s serijskimi vrati in vtičem: 98 x 27 x 144 mm
- Neto teža: 150 g
- Gumbi in stikala: Gumb za ponastavitev in varnostno stikalo
- LED: Prikaz statusa za prehod kot tudi za omrežje 1 in omrežje 2
- Razred zaščite IP: IP20
- Material ohišja: PC ABS, UL 94 VO
- Montaža: DIN letev (35 * 7,5/15)
- OKOLJE
- Delovna temperatura: -25 do 70°C
- Temperatura skladiščenja: 40 do 85°C
- Relativna vlažnost: 0-95 % brez kondenzacije
- Višina vgradnje: do 2.000 m
- Poraba toka: Tipične vrednosti: 160 mA pri 24 V, največ 400 mA pri 12 V
- Napajalni priključek: 3-polni vijačni priključek
- Zaščita: obrnjena polarnost in zaščita pred kratkim stikom
- ETHERNET POVEZAVE
- Priključki: 2+2 x Ethernet
- Izolacija: Galvanska izolacija
- Bitna hitrost: 10/100 Mbit/s polni dupleks
- Konektor: RJ45
- Stikalo: preklopno stikalo z dvojnimi vrati
- MODBUS TCP
- Način delovanja: strežnik
- Največje število povezav: 4
- Velikost vhodnih podatkov: 1 500 bajtov
- Velikost izhodnih podatkov 1 500 bajtov
- PROFINET
- Način delovanja: naprava PROFINET IO (podrejena)
- Razred: A, B
- Komunikacijski kanali: Kanal v realnem času (RT)
- Velikost vhodnih podatkov: 1.024 bajtov
- Velikost izhodnih podatkov: 1.024 bajtov
- Minimalni čas cikla: 1 ms
- Največje število povezav 1 Razmerje aplikacije krmilnika IO + 2 razmerja aplikacije dostopa do naprave
- Razred obremenitve omrežja: razred III
- Zapisi I&M: podatki o proizvajalcu (I&M0), informacije o oznaki (I&M1), datum/čas (I&M2), opis (I&M3)
- SNMP: na voljo
- Datoteka GSDML: na voljo
- CERTIFIKATI IN STANDARDI
- UL: Številka datoteke CULUS E214107
- CE: 2014/30/EU
- KC: Komunikator RR-ABJ
- EMC: EN 61000-6-2, EN 61000-4-2, EN 61000-4-3, EN 61000-4-4, EN 61000-4-5, EN 61000-4-6, EN 61000-6-4 ,EN55032
- Okolje: IEC 60068-2-1 Ab, IEC 60068-2-2 Bb, IEC 60068-2-1 Ab, IEC 60068-2-2 Bb, IEC 60068-2-14 Nb, IEC 60068-2-30 Db, IEC 60068-2-78 Kabina, IEC 60068-2-78 Kabina
- Vibracije in udarci: IEC 60068-2-27, IEC 60068-2-6
- Odstranjevanje: WEE
- KONFIGURACIJA
- Konfiguracijska programska oprema: spletna konfiguracija
- Konfiguracijska vrata: Namenska 10/100 Mbps RJ45 Ethernet konfiguracijska vrata in dodatna Ethernet vrata
- VARNOST
- Varen zagon: Zagotavlja pristnost programske opreme
- Varnostno stikalo: fizično stikalo, ki omogoči/onemogoči dostop do spletnega konfiguracijskega vmesnika
- Vrsta izdelka
vmesniški pretvornik
- Vmesniki
Modbus-TCP
Profinet
Gateway
industrijski Ethernet
- Vrsta
ABC4017
- Delovna napetost
24 V/DC
- Maks. obratovalna temperatura
70 °C
- Obratovalna temperatura (min.)
-25 °C
- Obratovalna napetost
12-30 V/DC
- Obratovalna temperatura
-25 do 70 °C
- Mere
(Š x V) 27 mm x 144 mm
- Maks. poraba toka
400 mA
- Višina
144 mm
- Širina
27 mm
- Proizv. št. delov
ABC4017
- Poraba toka
160 mA
- UKCA
da
- Embalaža brez plastike
embalaža brez plastike
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 2637480 Anybus ABC4017 ABC4017 vmesniški pretvornik Modbus-TCP, Profinet, Gateway, industrijski Ethernet 24 V/DC 1 kos
Navodila za uporabo in varnost
Navodila za uporabo in varnost 2637480 Anybus ABC4017 ABC4017 vmesniški pretvornik Modbus-TCP, Profinet, Gateway, industrijski Ethernet 24 V/DC 1 kos
Informacije
Informacije 2637480 Anybus ABC4017 ABC4017 vmesniški pretvornik Modbus-TCP, Profinet, Gateway, industrijski Ethernet 24 V/DC 1 kos
Opis

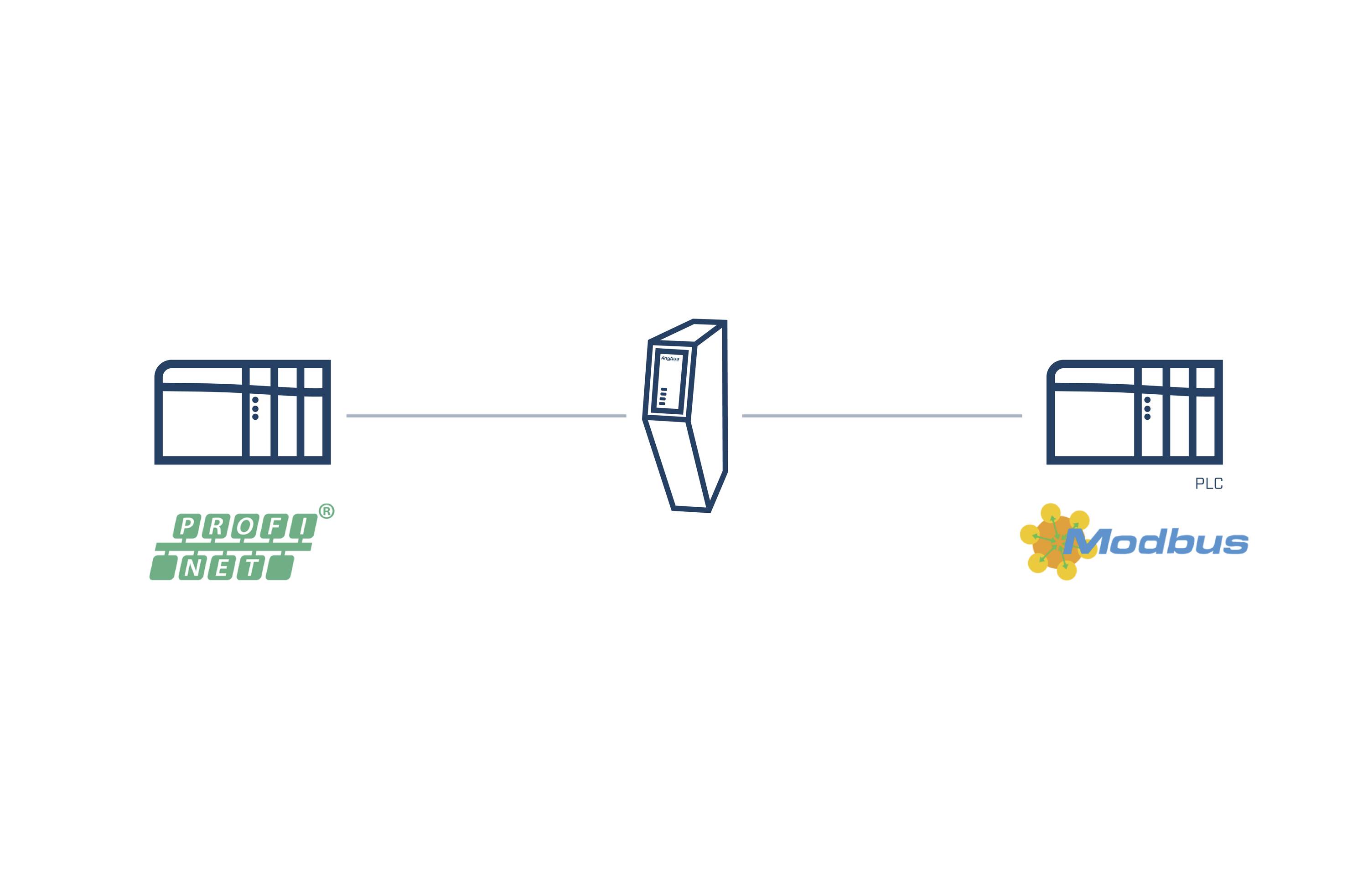

Anybus Communicator PROFINET IO-Device - Modbus TCP Server je industrijski pretvornik protokolov, ki omogoča nemoteno izmenjavo podatkov med omrežji PROFINET in Modbus TCP.
Anybus Communicator zagotavlja zanesljiv, varen in hiter prenos podatkov med različnimi industrijskimi omrežji Ethernet in fieldbus. Te samostojne prehode je enostavno namestiti in omogočajo pregledno izmenjavo podatkov med PLC-ji, kar vam omogoča integracijo podedovanih terenskih naprav v sodobna industrijska omrežja z minimalnimi spremembami programske opreme.
Anybus Communicator temelji na preverjenem omrežnem procesorju Anybus NP40, ki ga odlikujejo skladnost z omrežjem, visoka zmogljivost in zanesljivost. Pri izmenjavi podatkov med PLC-ji v različnih omrežjih je omogočen zelo hiter prenos podatkov do 1500 bajtov v vsako smer, kar zadosti večini zahtev sedanjih in prihodnjih krmilnih aplikacij.
Zagon je hiter zahvaljujoč intuitivni konfiguraciji, lahko razumljivi dokumentaciji ter inteligentni zasnovi strojne opreme in ohišja.
Odlična zmogljivost
Takojšen prenos podatkov - Čas, potreben za prenos podatkov med dvema PLC-jema, je sestavljen iz časa cikla prvega omrežja in časa cikla drugega omrežja. Notranji prenos podatkov v Communicatorju je zanemarljiv, saj ustreza naravnim nihanjem časov omrežnih ciklov (jitter).
Strojno pospešena pretvorba Endian (Byte Swap)
Komunikatorji lahko spremenijo predstavitev podatkov (endianness) s strojno pospešeno pretvorbo endian, da zagotovijo, da so podatki pravilno predstavljeni v vsakem PLC-ju. Različne dele obsega podatkov lahko celo pretvorite na različne načine za obdelavo različnih vrst podatkov. To ne vpliva na zmogljivost, PLC razbremeni naloge pretvorbe podatkov in poenostavi programiranje PLC-ja.
Enostaven za uporabo
Namenska konfiguracijska vrata Ethernet - posebni kabli niso potrebni.
Intuitivni spletni konfiguracijski vmesnik povleci in spusti - ni potrebe po namestitvi dodatne programske opreme.
Sprednji konektorji olajšajo povezovanje kablov, tanka oblika pa prihrani prostor na DIN letvi.
Odpravite težave z zmogljivo diagnostiko, vključno z nadzorom podatkov v živo, zaslonom stanja in paketom podpore.
Najnovejše varnostne funkcije
Funkcionalnost varnega zagona za odkrivanje spreminjanja vdelane programske opreme in zaščito pred napadi zlonamerne programske opreme in okužbami. Varnostno stikalo, ki zaklene vašo konfiguracijo in prepreči nepooblaščen dostop.
Za industrijska okolja
Robustno, kompaktno ohišje.
Industrijske komponente so testirane in certificirane v skladu s CE in UL.
Širok temperaturni razpon, od -25°C do 70°C.
Montaža na DIN letev za namestitev blizu priključenih naprav, kar zmanjša napor pri ožičenju.
Besedilo je strojno prevedeno.
Anybus Communicator zagotavlja zanesljiv, varen in hiter prenos podatkov med različnimi industrijskimi omrežji Ethernet in fieldbus. Te samostojne prehode je enostavno namestiti in omogočajo pregledno izmenjavo podatkov med PLC-ji, kar vam omogoča integracijo podedovanih terenskih naprav v sodobna industrijska omrežja z minimalnimi spremembami programske opreme.
Anybus Communicator temelji na preverjenem omrežnem procesorju Anybus NP40, ki ga odlikujejo skladnost z omrežjem, visoka zmogljivost in zanesljivost. Pri izmenjavi podatkov med PLC-ji v različnih omrežjih je omogočen zelo hiter prenos podatkov do 1500 bajtov v vsako smer, kar zadosti večini zahtev sedanjih in prihodnjih krmilnih aplikacij.
Zagon je hiter zahvaljujoč intuitivni konfiguraciji, lahko razumljivi dokumentaciji ter inteligentni zasnovi strojne opreme in ohišja.
Odlična zmogljivost
Takojšen prenos podatkov - Čas, potreben za prenos podatkov med dvema PLC-jema, je sestavljen iz časa cikla prvega omrežja in časa cikla drugega omrežja. Notranji prenos podatkov v Communicatorju je zanemarljiv, saj ustreza naravnim nihanjem časov omrežnih ciklov (jitter).
Strojno pospešena pretvorba Endian (Byte Swap)
Komunikatorji lahko spremenijo predstavitev podatkov (endianness) s strojno pospešeno pretvorbo endian, da zagotovijo, da so podatki pravilno predstavljeni v vsakem PLC-ju. Različne dele obsega podatkov lahko celo pretvorite na različne načine za obdelavo različnih vrst podatkov. To ne vpliva na zmogljivost, PLC razbremeni naloge pretvorbe podatkov in poenostavi programiranje PLC-ja.
Enostaven za uporabo
Namenska konfiguracijska vrata Ethernet - posebni kabli niso potrebni.
Intuitivni spletni konfiguracijski vmesnik povleci in spusti - ni potrebe po namestitvi dodatne programske opreme.
Sprednji konektorji olajšajo povezovanje kablov, tanka oblika pa prihrani prostor na DIN letvi.
Odpravite težave z zmogljivo diagnostiko, vključno z nadzorom podatkov v živo, zaslonom stanja in paketom podpore.
Najnovejše varnostne funkcije
Funkcionalnost varnega zagona za odkrivanje spreminjanja vdelane programske opreme in zaščito pred napadi zlonamerne programske opreme in okužbami. Varnostno stikalo, ki zaklene vašo konfiguracijo in prepreči nepooblaščen dostop.
Za industrijska okolja
Robustno, kompaktno ohišje.
Industrijske komponente so testirane in certificirane v skladu s CE in UL.
Širok temperaturni razpon, od -25°C do 70°C.
Montaža na DIN letev za namestitev blizu priključenih naprav, kar zmanjša napor pri ožičenju.
Besedilo je strojno prevedeno.
