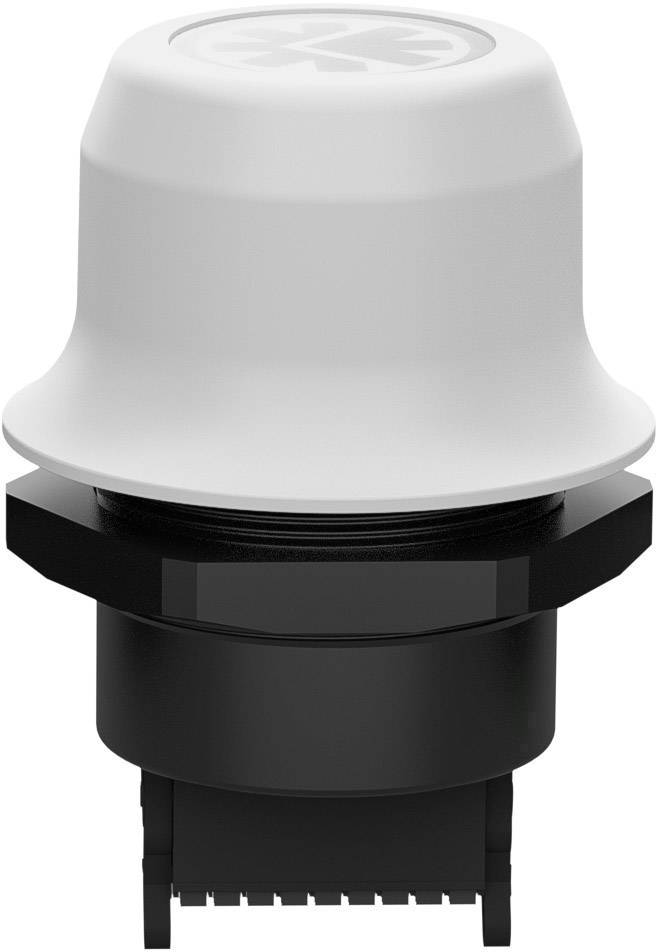

Anybus AWB2001 Wireless Bolt White "Sunbolt" Wireless Bolt™ WLAN, Bluetooth, Ethernet 9 V/DC, 12 V/DC, 24 V/DC, 30 V/DC
Ean:
Koda proizvajalca:
Št. izdelka:
Podatkovni list izdelka (PDF)
Število
Min.: 5
Večkratni: 5
Skupaj (495,00 € / Kos)
2475,00 €
z DDV
Vključena je 14-dnevna politika vračila
Tehnične specifikacije
- Izhodna moč: WLAN 16 dBm - Bluetooth 10 dBm - Bluetooth z nizko energijo 7 dBm
- Poraba energije: 0,7 W v prostem teku, 1,7 W max (54mA @ 24VDC z WLAN in 36mA @ 24VDC z Bluetooth)
- Material ohišja: Plastika: ojačana s steklenimi vlakni PBT / PBT / PC-ABS
- Stopnja zaščite: nad IP67 (zunanji stroj), pod IP21 za (znotraj stroja)
- Sklop: vijak in matica M50 (potrebno je 50,5 mm odpiranje)
- Maks. domet: 100 m
- Antena: Intern
- Priključek: Vključuje priključek (2x9p; 3,5 mm, Phoenix DFMC 1.5 / 9-ST-3.5, vtična povezava)
- Združljivost z vibracijami: preskus s sinusoidnimi vibracijami po IEC 60068-2-6: 2007 z naslednjimi preskusnimi parametri: Število osi: 3 medsebojno pravokotne osi (X: Y: Z), trajanje: nihajni cikli na os, hitrost: 1 okt / min, način : v delovanju, frekvenca: 5-500 Hz, potovanje ± 3,5 mm, pospešek: 2g. Preskus odpornosti na udar po IEC 60068-2-27: 2008 z naslednjimi preskusnimi parametri: valovna oblika: sinusni polovični val, število udarcev: ± 3 na vsako os, način delovanja: osi ± X, Y, Z, pospešek: 30 m / s2, trajanje : 11 ms.
- Vrsta izdelka
Wireless Bolt™
- Vmesniki
WLAN
Bluetooth
Ethernet
- Vrsta
Wireless Bolt White "Sunbolt"
- Delovna napetost
9 V/DC
12 V/DC
24 V/DC
30 V/DC
- Maks. obratovalna temperatura
65 °C
- Obratovalna temperatura (min.)
-40 °C
- Obratovalna temperatura
-40 do 65 °C
- Proizv. št. delov
AWB2001
- Embalaža brez plastike
embalaža brez plastike
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 1899848 Anybus AWB2001 Wireless Bolt White "Sunbolt" Wireless Bolt™ WLAN, Bluetooth, Ethernet 9 V/DC, 12 V/DC, 24 V/DC, 30 V/DC
Navodila za uporabo in varnost
Navodila za uporabo in varnost 1899848 Anybus AWB2001 Wireless Bolt White "Sunbolt" Wireless Bolt™ WLAN, Bluetooth, Ethernet 9 V/DC, 12 V/DC, 24 V/DC, 30 V/DC
Opis
Z brezžičnim vijakom Anybus lahko nadzor nad svojo napravo povežete z brezžičnim omrežjem. Brezžični vijak je nameščen neposredno na napravi ali na nadzorni omarici in omogoča dostop do naprave prek Bluetooth® ali WLAN (WiFi).
Brezžični vijak Anybus je povezan z upravljalnim sistemom naprave prek kabla Ethernet in podpira industrijske protokole Ethernet BACnet / IP, PROFINET, EtherNet / IP in Modbus-TCP ter protokole TCP / IP in UDP.
KONFIGURIRANJE STROJEV brezžično
Brezžični vijak Anybus omogoča konfiguriranje ali upravljanje naprave s pomočjo radia. Do spletnih strani vašega regulatorja lahko na primer dostopate prek prenosnika, tabličnega računalnika ali pametnega telefona. Domet radijske povezave je do 100 m. Z brezžičnim vijakom lahko implementirate koncept "Prinesite svojo napravo" (BYOD) in na primer storite brez dragih, stalno nameščenih HMI-jev.
OKRUGI SKUPNI PAKET
Z Anybus Wireless Bolt dobite celoten paket, ki združuje povezavo, komunikacijski procesor in integrirano anteno v eni enoti. Ne glede na način komunikacije se za napajanje in komunikacijo vedno uporablja enaka povezava (2x9p pin glava).
Funkcije in prednosti: konfiguracija naprave in odpravljanje težav v brezžičnem omrežju · Dostop do računalnika s prenosnikom, tabličnim računalnikom ali pametnim telefonom kot alternativa dragim, stalno nameščenim HMI-jem · Povezava mobilnih prevoznih vozil, kot so AGV (avtomatizirana vodena vozila) · Povezava z storitve v oblaku ali vključitev podatkov v živo v sistem SCADA · Mostovi Ethernet in naslednji protokoli: BACnet / IP, EtherNet / IP, Modbus-TCP, PROFINET, TCP / UDP. (PROFINET samo v načinu predorov ali kloniranju naslova MAC) · Edinstvena metoda obravnave motenj motenj, ne da bi pri tem ogrožala skladnost Bluetooth ali interoperabilnost z drugimi napravami · 2,4 GHz WLAN omogoča enostavno vzpostavitev povezave in prepozna kanale brez motenj · Celoten paket: povezava, komunikacijski procesor in integrirana antena v eni enoti · Nastavljiv digitalni vhod, na primer za nadzor gostovanja v gostovanju. Največji 3 m signalni kabel · Uporablja platformo naprav ARM mbed 3.0 IoT · Hkratno delovanje WLAN in Bluetooth omogoča radijske mostove med obema omrežjema in odvečno omrežje · Varnostne funkcije za varno delovanje v industrijskem okolju.
konfiguracija
Brezžični vijak Anybus lahko konfigurirate prek svojih integriranih spletnih mest. Lahko pa tudi pošljete ukaze AT za konfiguracijo ali uporabite načine Easy Config.
montažo
Brezžični vijak Anybus je pritrjen v odprtini 50,5 mm (M50) na stroju ali v nadzorni omari. Zgornji del ("čelada") je zunaj in ima ohišje IP67. Spodnji del je v omarici stroja / krmiljenja (IP21).
Besedilo je strojno prevedeno.
Brezžični vijak Anybus je povezan z upravljalnim sistemom naprave prek kabla Ethernet in podpira industrijske protokole Ethernet BACnet / IP, PROFINET, EtherNet / IP in Modbus-TCP ter protokole TCP / IP in UDP.
KONFIGURIRANJE STROJEV brezžično
Brezžični vijak Anybus omogoča konfiguriranje ali upravljanje naprave s pomočjo radia. Do spletnih strani vašega regulatorja lahko na primer dostopate prek prenosnika, tabličnega računalnika ali pametnega telefona. Domet radijske povezave je do 100 m. Z brezžičnim vijakom lahko implementirate koncept "Prinesite svojo napravo" (BYOD) in na primer storite brez dragih, stalno nameščenih HMI-jev.
OKRUGI SKUPNI PAKET
Z Anybus Wireless Bolt dobite celoten paket, ki združuje povezavo, komunikacijski procesor in integrirano anteno v eni enoti. Ne glede na način komunikacije se za napajanje in komunikacijo vedno uporablja enaka povezava (2x9p pin glava).
Funkcije in prednosti: konfiguracija naprave in odpravljanje težav v brezžičnem omrežju · Dostop do računalnika s prenosnikom, tabličnim računalnikom ali pametnim telefonom kot alternativa dragim, stalno nameščenim HMI-jem · Povezava mobilnih prevoznih vozil, kot so AGV (avtomatizirana vodena vozila) · Povezava z storitve v oblaku ali vključitev podatkov v živo v sistem SCADA · Mostovi Ethernet in naslednji protokoli: BACnet / IP, EtherNet / IP, Modbus-TCP, PROFINET, TCP / UDP. (PROFINET samo v načinu predorov ali kloniranju naslova MAC) · Edinstvena metoda obravnave motenj motenj, ne da bi pri tem ogrožala skladnost Bluetooth ali interoperabilnost z drugimi napravami · 2,4 GHz WLAN omogoča enostavno vzpostavitev povezave in prepozna kanale brez motenj · Celoten paket: povezava, komunikacijski procesor in integrirana antena v eni enoti · Nastavljiv digitalni vhod, na primer za nadzor gostovanja v gostovanju. Največji 3 m signalni kabel · Uporablja platformo naprav ARM mbed 3.0 IoT · Hkratno delovanje WLAN in Bluetooth omogoča radijske mostove med obema omrežjema in odvečno omrežje · Varnostne funkcije za varno delovanje v industrijskem okolju.
konfiguracija
Brezžični vijak Anybus lahko konfigurirate prek svojih integriranih spletnih mest. Lahko pa tudi pošljete ukaze AT za konfiguracijo ali uporabite načine Easy Config.
montažo
Brezžični vijak Anybus je pritrjen v odprtini 50,5 mm (M50) na stroju ali v nadzorni omari. Zgornji del ("čelada") je zunaj in ima ohišje IP67. Spodnji del je v omarici stroja / krmiljenja (IP21).
Besedilo je strojno prevedeno.
Namigi
- Bluetooth® je registrirana blagovna znamka Bluetooth SIG, Inc.<br>
