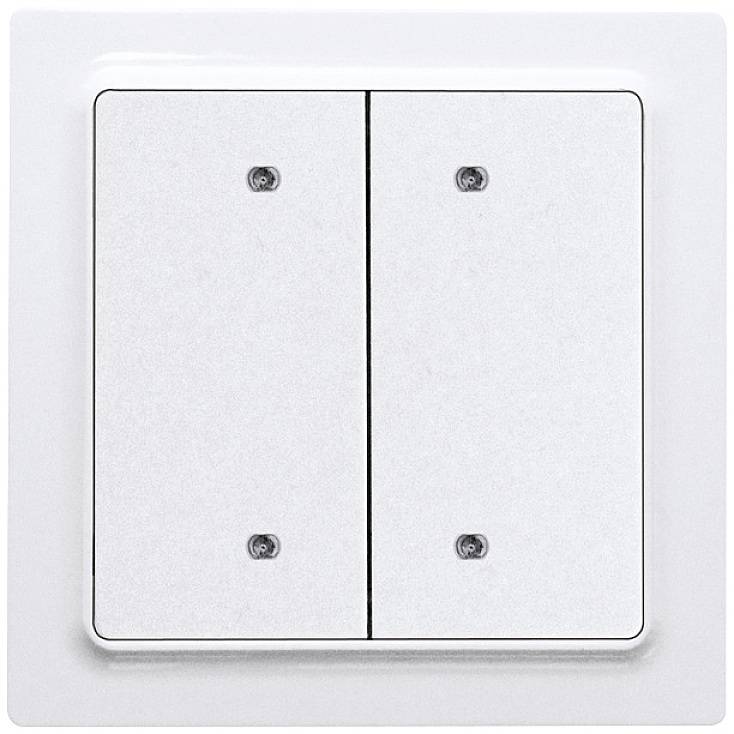

B4T55E-wg Eltako brezžični tipka 4-kanalni nadometna Domet (maks. na prostem) 30 m
Ean:
Koda proizvajalca:
Št. izdelka:
Podatkovni list izdelka (PDF)
10 kos - zaloga Nemčija
Število
Skupaj (63,99 € / Kos)
63,99 €
z DDV
Na voljo samo 10 kos - zaloga Nemčija
Tehnične specifikacije
- Končna obdelava površine: sijajna
- Barva bela
- Primerno za prikazni element
- Primerno za detektorje gibanja
- Vrsta izdelka
tipka
- Serija
Eltako
- Mere
(Š x V x G) 80 x 80 x 15 mm
- Delovna napetost
29 V/DC
- Način montaže
nadometna
0.2 W
- Prenos podatkov (Smart Home)
brezžični
- Kanali
4
30 m
- Širina
80 mm
- Višina
80 mm
- Globina
15 mm
- Bazna postaja
ni potrebno, izbirno za oddaljeni dostop
n.rel. (EENRPS00)
- Značilnosti
2-žilni
Surface mounted
White
TRUE
Untreated
Radio frequency (RF)
4
30 m
FALSE
TRUE
TRUE
TRUE
FALSE
Thermoplastic
Plastic
FALSE
TRUE
9016
FALSE
Glossy
FALSE
TRUE
FALSE
FALSE
FALSE
FALSE
- UKCA
ni pomembno
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 2637550 B4T55E-wg Eltako brezžični tipka 4-kanalni nadometna Domet (maks. na prostem) 30 m
Navodila za uporabo in varnost
Navodila za uporabo in varnost 2637550 B4T55E-wg Eltako brezžični tipka 4-kanalni nadometna Domet (maks. na prostem) 30 m
Opis
Bus 2 ali 4-kanalna tipka Za individualno vgradnjo ali vgradnjo v stikalni sistem E-Design55. 80x80, višina 15 mm. Za povezavo s prehodi z gumbi FTS14TG. Izguba v stanju pripravljenosti le 0,2 vata. Z gugalnico in dvojno gugalnico. Senzor pametnega doma. Obseg dobave vključuje nosilno ploščo, montažni okvir z vpeto elektroniko, okvir R, zibalnik in dvojno zibalnik. Z dvojnim zibalnikom lahko vnesete 4 signale, ki jih je mogoče oceniti, z zibalnikom pa samo 2 signala. Zadaj je prikazana 20 cm dolga rdeče-črna linija avtobusa. Rdeča povezava z BP, črna z BN prehoda z gumbom FTS14TG. Do 30 tipk vodila in/ali spojnikov tipk vodila FTS61BTK je mogoče priključiti na sponke BP in BN prehoda tipk FTS14TG. Dovoljena skupna dolžina kabla je 200 m. Element RLC, ki je vključen v FTS14TG, mora biti priključen tudi na sponki BP in BN na najbolj oddaljenem gumbu vodila ali spojniku gumba vodila. Napajanje priključenega B4 z 29V DC in hkrati prenos podatkov poteka preko 2-žilnega gumbnega vodila. Uporabljajte samo standardne avtobusne ali telefonske linije. Potrditveni telegrami iz aktuatorjev so prikazani s 4 ali 2 rumenima LED-diodama, če so bili ID-ji aktuatorjev vneseni s PCT14 v ID tabeli FTS14TG. Objemke v škatli se uporabljajo za vijačno pritrditev preko 55 mm stikalne omarice. Montaža: privijte pritrdilno ploščo. Najprej pritrdite okvir in nato pritrdite okvir z elektroniko (oznaka 0 mora biti na vrhu). Pri nadevanju gugalnice mora biti oznaka 0 na zadnji strani vedno zgoraj.
