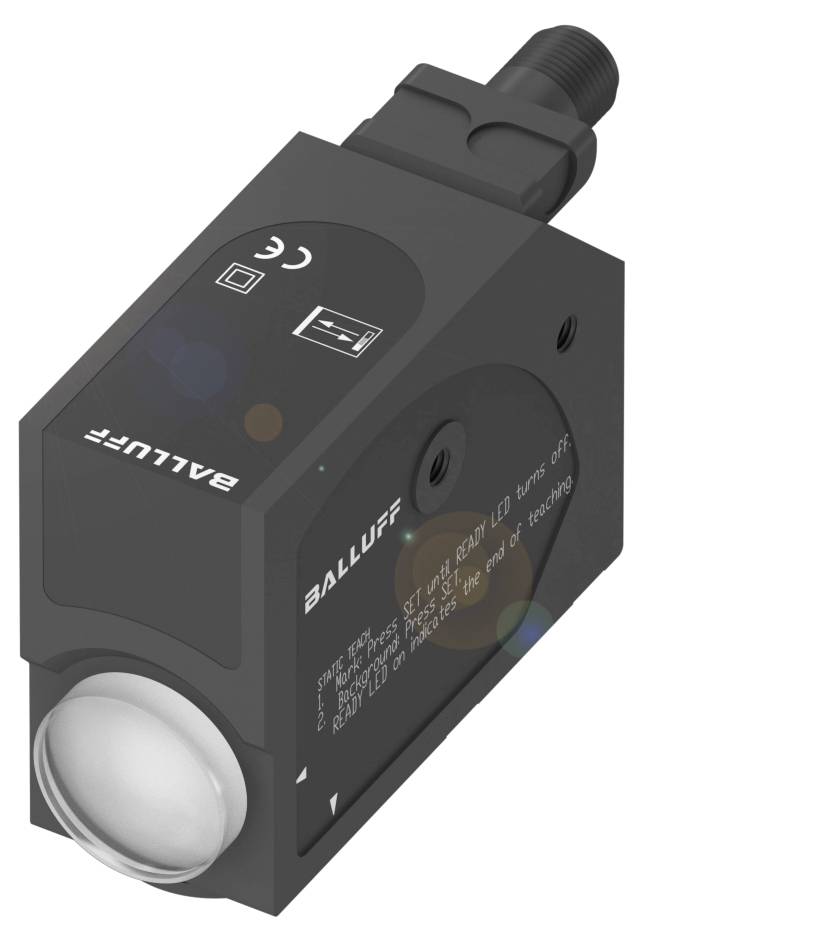

BALLUFF BKT0002 BKT 67M-002-U-S92 kontrastni skener 1 kos 24 V/DC (D x Š x V) 32 x 64 x 82 mm
Ean:
Koda proizvajalca:
Št. izdelka:
Vrsta izdelka
kontrastni skener
Min. obratovalna napetost
10 V/DC
Maks. obratovalna napetost
30 V/DC
Vrsta
BKT 67M-002-U-S92
Vsebina
1 kos
Podatkovni list izdelka (PDF)
Število
Skupaj (515,00 € / Kos)
515,00 €
z DDV
Poudarki in podrobnosti
BALLUFF BKT 67M-002-U-S92 kontrastni skener 1 kos 24 V/DC (D x Š x V) 32 x 64 x 82 mm
- Dimenzije: 32 x 64 x 82 mm
- Serija: 67M
- Vmesnik: PNP/NPN normalno odprt/zaprt (NO/NC)
- Analogni, napetost 1…5,5 V
- Vhodna funkcija: vklop/izklop časovne funkcije
- Načelo delovanja: gumb za kontrast
Tehnične specifikacije
- Glavne značilnosti: Dimenzije: 32 x 64 x 82 mm
- Aktivna površina, material: PMMA
- Priključek: Priključek, vtič M12x1
- Serija: 67M
- Delovna napetost Ub: 10...30 VDC
- Vhodna funkcija: vklop/izklop časovne funkcije
- Načelo delovanja: gumb za kontrast
- Optično načelo delovanja: svetlobni senzor, fokusiran
- Material ohišja: tlačno lito aluminijasto ohišje, barvano
- Vrsta svetlobe: modra svetloba/zelena svetloba/rdeča svetloba
- Velikost svetlobne točke: 5 x 1,5 mm pri 9 mm
- Razpon: 6...12 mm
- Vmesnik: PNP/NPN normalno odprt/zaprt (NO/NC)
- Analogni, napetost 1…5,5 V
- Karakteristika žarka: fokusiran
- Dodatne funkcije:
- Načelo delovanja: gumb za kontrast
- Dimenzije: 32 x 64 x 82 mm
- Pritrditev: vijak M5
- Nazivna delovna napetost Ue DC: 24 V
- Nazivni obratovalni tok Ie: 100 mA
- Nazivna izolacijska napetost Ui: 75 V DC
- Zakasnitev pripravljenosti tv maks.: 300 ms
- Delovna napetost Ub: 10...30 VDC
- Preostalo valovanje maks. (% od Ue): 8%
- Preklopna frekvenca: 15000 Hz
- Zaščitni razred II
- Priključek: Priključek, vtič M12x1
- Zaščita pred kratkim stikom: da
- Zaščita pred obratno polarnostjo: da
- Zaščita možnosti zamenjave: da
- Aktivna površina, material: PMMA
- Preklopni izhod: PNP/NPN normalno odprt/zaprt (NO/NC)
- Material ohišja: tlačno lito aluminijasto ohišje, barvano
- EN 60068-2-27, Udar: Polsinus, 30 gn, 11 ms, 3x6 | Polsinus, 30 gn, 6 ms, 3x10000
- EN 60068-2-6, vibracije: 10…55 Hz, amplituda 1 mm, 3x2 h
- Vrsta zaščite: IP67
- Temperatura okolice: -10...55 °C
- Stopnja onesnaženosti: 3
- Razpon: 6...12 mm
- Možnosti nastavitev: Kontrast (preklopna točka)|Preklop svetlobe/teme|Preklopni izhod PNP/NPN
- Površinska zaščita: lakirana
- Serija: 67M
- Oblika: Kvadrat | Priključek vrtljiv
- Prikaz: Izhodna funkcija - rumena LED|Pripravljen - zelena LED|Napaka - zelena LED, utripa|Kratek stik - zelena LED, utripa
- Nastavitev: Gumb
- Zakasnitev izklopa toff maks.: 0,033 ms
- Zakasnitev vklopa, maks.: 0,033 ms
- Tok brez obremenitve Io maks. pri Ue: 50 mA
- Največja ambientalna svetloba: 5000 luksov
- Optično načelo delovanja: svetlobni senzor, fokusiran
- Vrsta svetlobe: modra svetloba/zelena svetloba/rdeča svetloba
- Velikost svetlobne točke: 5 x 1,5 mm pri 9 mm
- Funkcija optičnega preklapljanja: preklapljanje svetlobe/teme
- Karakteristika žarka: fokusiran
- Valovna dolžina: 465 nm/520 nm/630 nm
- Skupina LED diod v skladu z IEC 62471: Prosta skupina
- Dodatne lastnosti: Optika reverzibilna (kot izpusta svetlobe 0°/|90°), vodoravna svetlobna točka
- Vhodna funkcija: vklop/izklop časovne funkcije
- Analogni izhod: Analogni, napetost 1…5,5 V
- Upornost obremenitve RL min. (analogni U): 2,2 kOhm
- Padec napetosti Ud maks. pri Ie Električna povezava: 2 V
- Časovna funkcija: zakasnitev izklopa
- Časovna funkcija, trajanje: 20 ms
- Vrsta izdelka
kontrastni skener
- Vrsta
BKT 67M-002-U-S92
- Vsebina
1 kos
- Delovna napetost
24 V/DC
- Min. obratovalna napetost
10 V/DC
- Maks. obratovalna napetost
30 V/DC
- Obratovalna napetost
10 - 30 V/DC
IP67
- Dolžina
32 mm
- Širina
64 mm
- Višina
82 mm
- Mere
(D x Š x V) 32 x 64 x 82 mm
- Valovna dolžina
465 nm
520 nm
630 nm
- Material ohišja
aluminij (tlačno litje)
- Priključek
vtič
- Material
aluminij (tlačno litje)
- Izhod
npn, odpiralni
NPN, zapiralni
PNP, odpiralni
PNP, zapiralni
12 mm
- Preklopna frekvenca
15000 Hz
- Delovni tok
100 mA
- UKCA
da
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 3416174 BALLUFF BKT0002 BKT 67M-002-U-S92 kontrastni skener 1 kos 24 V/DC (D x Š x V) 32 x 64 x 82 mm
Navodila za uporabo in varnost
Navodila za uporabo in varnost 3416174 BALLUFF BKT0002 BKT 67M-002-U-S92 kontrastni skener 1 kos 24 V/DC (D x Š x V) 32 x 64 x 82 mm
Opis
Senzorji kontrasta so svetlobni senzorji z visoko ločljivostjo, ki ločujejo predmete glede na njihove sive vrednosti. Balluffovi robustni kontrastni senzorji zaznajo že majhne razlike v kontrastu, imajo visoko preklopno frekvenco do 30 kHz in so zato še posebej hitri. Omogočajo visoko natančnost pozicioniranja in so zato primerni za širok spekter uporabe, na primer v tiskarski in embalažni industriji. Serija = 67M, Dimenzije = 32 x 64 x 82 mm, Vmesnik = PNP/NPN Normalno odprt/zaprt (NO/NC) Analogni, Napetost 1,5,5 V, Vhodna funkcija = Časovna funkcija vklop/izklop, Načelo delovanja = Senzor kontrasta, Optično načelo delovanja = Svetlobni senzor, fokusiran, Karakteristika žarka = Fokusiran, Vrsta svetlobe = Modra svetloba/Zelena svetloba/Rdeča svetloba, Velikost svetlobne točke = 5 x 1,5 mm pri 9 mm, Doseg = 6...12 mm, Priključek = Vtični konektor, Priključek M12x1, Material ohišja = Lito aluminijasto litino, Zaznavna površina, Material = PMMA, Obratovalna napetost Ub = 10...30 VDC, Odobritev/Skladnost = CEcULusWEEE
