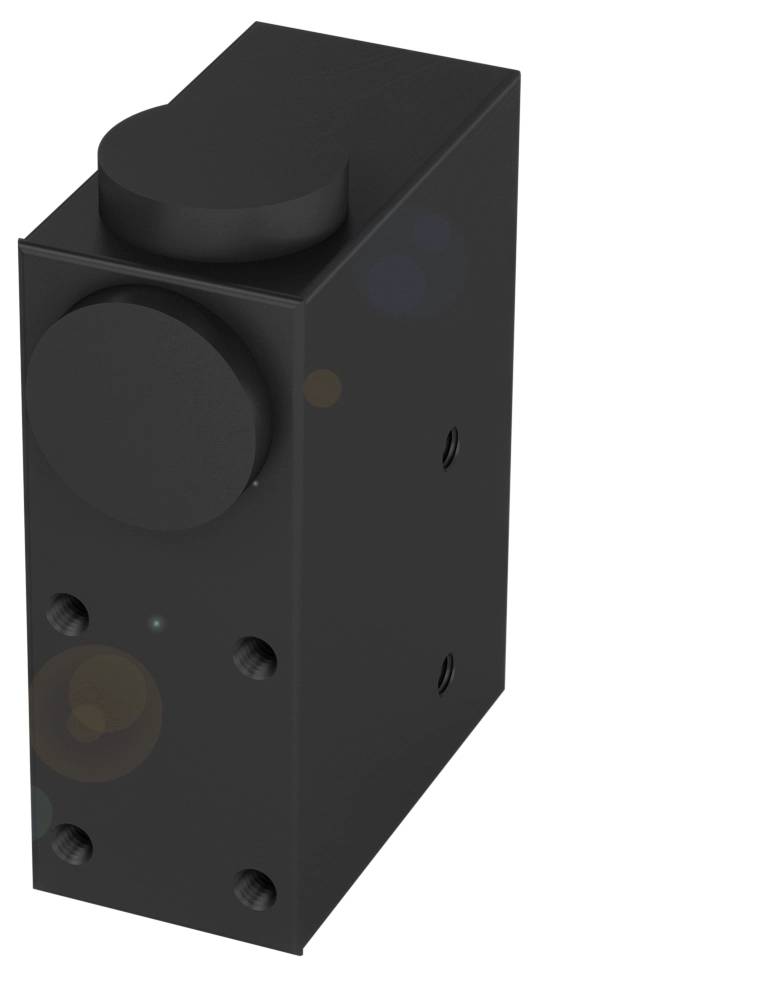

Slika je simbolična
Slika je simbolična
BALLUFF BKT000N BKT000N kontrastni skener 1 kos 24 (D x Š x V) 62.30 x 31.00 x 97.80 mm
Ean:
Koda proizvajalca:
Št. izdelka:
Vrsta izdelka
kontrastni skener
Min. obratovalna napetost
10 V
Maks. obratovalna napetost
30 V
Vrsta
BKT000N
Vsebina
1 kos
Podatkovni list izdelka (PDF)
Število
Skupaj (825,00 € / Kos)
825,00 €
z DDV
Poudarki in podrobnosti
BALLUFF BKT000N kontrastni skener 1 kos 24 (D x Š x V) 62.30 x 31.00 x 97.80 mm
- Dimenzije: 31 x 97,8 x 62,3 mm
- Serija: M
- Vmesnik: PNP/NPN normalno odprt/zaprt (NO/NC)
- Analogni, napetost 0…5,5 V
- Vhodna funkcija: enaka funkcija kot gumb
- Načelo delovanja: gumb za kontrast
Tehnične specifikacije
- Glavne značilnosti: Dimenzije: 31 x 97,8 x 62,3 mm
- Aktivna površina, material: steklo
- Priključek: Priključek, priključek M12x1, 4-pinski
- Serija: M
- Delovna napetost Ub: 10...30 VDC
- Vhodna funkcija: enaka funkcija kot gumb
- Načelo delovanja: gumb za kontrast
- Optično načelo delovanja: svetlobni senzor, fokusiran
- Material ohišja: cink, tlačno lito, barvano
- Vrsta svetlobe: bela svetloba
- Velikost svetlobne točke: Ø 3 mm pri 9 mm
- Razpon: 7...11 mm
- Vmesnik: PNP/NPN normalno odprt/zaprt (NO/NC)
- Analogni, napetost 0…5,5 V
- Karakteristika žarka: fokusiran
- Dodatne funkcije:
- Načelo delovanja: gumb za kontrast
- Dimenzije: 31 x 97,8 x 62,3 mm
- Pritrditev: vijak M5
- Izhodna upornost Ra: 10,0 kOhm
- Nazivna delovna napetost Ue DC: 24 V
- Nazivni obratovalni tok Ie: 200 mA
- Delovna napetost Ub: 10...30 VDC
- Preostalo valovanje maks. (% od Ue): 10%
- Preklopna frekvenca: 10000 Hz
- Priključek: Priključek, vtič M12x1, 4-pinski
- Zaščita pred kratkim stikom: da
- Zaščita pred obratno polarnostjo: da
- Aktivna površina, material: steklo
- Preklopni izhod: PNP/NPN normalno odprt/zaprt (NO/NC)
- Material ohišja: cink, tlačno lito, barvano
- EN 60068-2-27, udarec: polovični sinus, 30 gn, 11 ms, 3x6
- EN 60068-2-6, vibracije: 10…55 Hz, amplituda 1,5 mm, 3x2|h
- Vrsta zaščite: IP67
- Temperatura okolice: -10...55 °C
- Razpon: 7...11 mm
- Možnosti nastavitev: Vklop/izklop zaklepanja tipk | Vklop/izklop časovne funkcije | Preklop svetlobe/teme | Preklopni izhod PNP/NPN | Kontrast (preklopna točka)
- Površinska zaščita: lakirana
- Serija: M
- Oblika: Kvadrat | Priključek vrtljiv
- Prikaz: Izhodna funkcija - rdeča LED|Pripravljen - zelena LED|Napaka - zelena LED, utripa|Kratek stik - zelena LED, utripa
- Nastavitev: Drsno stikalo (3x) | Gumb (2x)
- Zakasnitev izklopa toff maks.: 0,05 ms
- Zakasnitev vklopa, maks.: 0,05 ms
- Tok brez obremenitve Io maks. pri Ue: 80 mA
- Padec napetosti Ud maks. pri Ie: 2 V
- Največja ambientalna svetloba: 5000 luksov
- Optično načelo delovanja: svetlobni senzor, fokusiran
- Vrsta svetlobe: bela svetloba
- Velikost svetlobne točke: Ø 3 mm pri 9 mm
- Funkcija optičnega preklapljanja: preklapljanje svetlobe/teme
- Karakteristika žarka: fokusiran
- Valovna dolžina: 400…700 nm
- Dodatne lastnosti: Optika reverzibilna (kot izpusta svetlobe 0°/|90°), navpična svetlobna točka
- Vhodna funkcija: enaka funkcija kot gumb
- Analogni izhod: Analogni, napetost 0…5,5 V
- Upornost obremenitve RL min. (analogni U): 2,2 kOhm
- Časovna funkcija: zakasnitev izklopa
- Časovna funkcija, trajanje: 20 ms
- Vrsta izdelka
kontrastni skener
- Vrsta
BKT000N
- Vsebina
1 kos
- Delovna napetost
24
- Min. obratovalna napetost
10 V
- Maks. obratovalna napetost
30 V
- Obratovalna napetost
10 - 30 V
IP67
- Min. temperatura
-10 °C
- Maks. temperatura
55 °C
- Dolžina
62.30 mm
- Širina
31.00 mm
- Višina
97.80 mm
- Mere
(D x Š x V) 62.30 x 31.00 x 97.80 mm
- Nazivna napetost
30 V
- Valovna dolžina
700 nm
- Material ohišja
cink
- Priključek
vtič
vtič
- Material
cinkova tlačna litina
- Izhod
NPN, menjalni;PNP, menjalni
11 mm
- Preklopna frekvenca
10000 Hz
- Delovni tok
200 mA
- UKCA
da
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 3416203 BALLUFF BKT000N BKT000N kontrastni skener 1 kos 24 (D x Š x V) 62.30 x 31.00 x 97.80 mm
Navodila za uporabo in varnost
Navodila za uporabo in varnost 3416203 BALLUFF BKT000N BKT000N kontrastni skener 1 kos 24 (D x Š x V) 62.30 x 31.00 x 97.80 mm
Opis
Senzorji kontrasta so svetlobni senzorji visoke ločljivosti, ki ločujejo predmete glede na njihove sive vrednosti. Balluffovi robustni kontrastni senzorji zaznajo že majhne razlike v kontrastu, imajo visoko preklopno frekvenco do 30 kHz in so zato še posebej hitri. Omogočajo visoko natančnost pozicioniranja in so zato primerni za širok spekter uporabe, na primer v tiskarski in embalažni industriji. Serija = M, Dimenzije = 31 x 97,8 x 62,3 mm, Vmesnik = PNP/NPN Normalno odprt/zaprt (NO/NC) analogni, Napetost 0,5,5 V, Vhodna funkcija = Enaka funkcija kot gumb, Načelo delovanja = Senzor kontrasta, Optično načelo delovanja = Svetlobni senzor, fokusiran, Karakteristika snopa = Fokusiran, Vrsta svetlobe = Bela svetloba, Velikost svetlobne točke = Ø 3 mm pri 9 mm, Doseg = 7...11 mm, Priključek = Vtični konektor, priključek M12x1, 4-pinski, Material ohišja = Tlačno lito cinkovo litje, Material zaznavne površine = Steklo, Delovna napetost Ub = 10...30 VDC, Odobritev/Skladnost = CEWEEE
