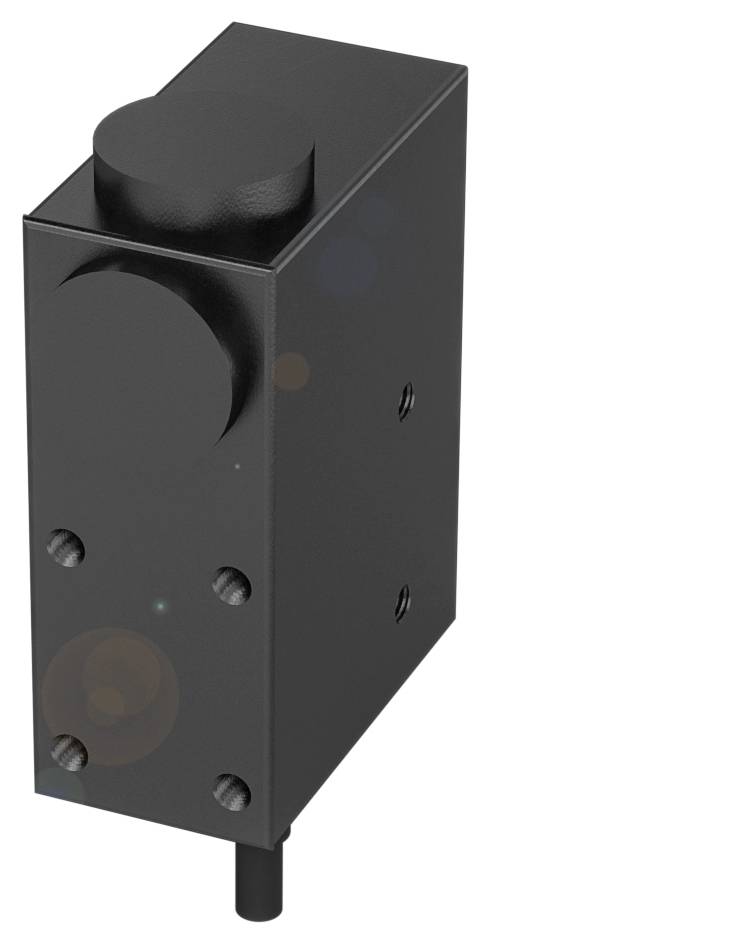

BALLUFF BKT000U BKT000U kontrastni skener 1 kos 24 (D x Š x V) 62.30 x 31.00 x 105.30 mm
Ean:
Koda proizvajalca:
Št. izdelka:
Vrsta izdelka
kontrastni skener
Min. obratovalna napetost
10 V
Maks. obratovalna napetost
30 V
Vrsta
BKT000U
Vsebina
1 kos
Podatkovni list izdelka (PDF)
Število
Skupaj (885,00 € / Kos)
885,00 €
z DDV
Poudarki in podrobnosti
BALLUFF BKT000U kontrastni skener 1 kos 24 (D x Š x V) 62.30 x 31.00 x 105.30 mm
- Dimenzije: 31 x 105,3 x 62,3 mm
- Serija: M
- Vmesnik: PNP/NPN normalno odprt/zaprt (NO/NC)
- Analogni, napetost 0…5,5 V
- Vhodna funkcija: enaka funkcija kot gumb
- Priklic formata 1/2/3/4
- Načelo delovanja: gumb za kontrast
Tehnične specifikacije
- Glavne značilnosti: Dimenzije: 31 x 105,3 x 62,3 mm
- Aktivna površina, material: steklo
- Priključek: Kabel, 3,00 m, PVC
- Serija: M
- Delovna napetost Ub: 10...30 VDC
- Vhodna funkcija: enaka funkcija kot gumb
- Priklic formata 1/2/3/4
- Načelo delovanja: gumb za kontrast
- Optično načelo delovanja: svetlobni senzor, fokusiran
- Material ohišja: cink, tlačno lito, barvano
- Vrsta luči: zelena/rdeča luč
- Velikost svetlobne točke: 1,5 x 5 mm pri 9 mm
- Razpon: 7...11 mm
- Vmesnik: PNP/NPN normalno odprt/zaprt (NO/NC)
- Analogni, napetost 0…5,5 V
- Karakteristika žarka: fokusiran
- Dodatne funkcije:
- Dimenzije: 31 x 105,3 x 62,3 mm
- Pritrditev: vijak M5
- Izhodna upornost Ra: 10,0 kOhm
- Nazivna delovna napetost Ue DC: 24 V
- Nazivni obratovalni tok Ie: 200 mA
- Delovna napetost Ub: 10...30 VDC
- Preostalo valovanje maks. (% od Ue): 10%
- Preklopna frekvenca: 10000 Hz
- Priključek: Kabel, 3,00 m, PVC
- Zaščita pred kratkim stikom: da
- Aktivna površina, material: steklo
- Preklopni izhod: PNP/NPN normalno odprt/zaprt (NO/NC)
- Premer kabla D: 6,20 mm
- Dolžina kabla L: 3 m
- Material ohišja: cink, tlačno lito, barvano
- Material jakne: PVC
- EN 60068-2-27, udarec: polovični sinus, 30 gn, 11 ms, 3x6
- EN 60068-2-6, vibracije: 10…55 Hz, amplituda 1,5 mm, 3x2|h
- Vrsta zaščite: IP67
- Temperatura okolice: -10...55 °C
- Število vodnikov: 6
- Presek vodnika: 0,34 mm²
- Razpon: 7...11 mm
- Površinska zaščita: lakirana
- Zakasnitev izklopa toff maks.: 0,05 ms
- Zakasnitev vklopa, maks.: 0,05 ms
- Tok brez obremenitve Io maks. pri Ue: 80 mA
- Padec napetosti Ud maks. pri Ie: 2 V
- Največja ambientalna svetloba: 5000 luksov
- Optično načelo delovanja: svetlobni senzor, fokusiran
- Vrsta luči: zelena/rdeča luč
- Velikost svetlobne točke: 1,5 x 5 mm pri 9 mm
- Funkcija optičnega preklapljanja: preklapljanje svetlobe/teme
- Karakteristika žarka: fokusiran
- Valovna dolžina: 526 nm/630 nm
- Vhodna funkcija: enaka funkcija kot gumb | Format 1/2/3/4
- Analogni izhod: Analogni, napetost 0…5,5 V
- Upornost obremenitve RL min. (analogni U): 2,2 kOhm
- Časovna funkcija: zakasnitev izklopa
- Časovna funkcija, trajanje: 20 ms
- Območje zaznavanja/merjenja, zaščiteno pred obratno polarnostjo: da
- Vrsta izdelka
kontrastni skener
- Vrsta
BKT000U
- Vsebina
1 kos
- Delovna napetost
24
- Min. obratovalna napetost
10 V
- Maks. obratovalna napetost
30 V
- Obratovalna napetost
10 - 30 V
IP67
- Min. temperatura
-10 °C
- Maks. temperatura
55 °C
- Dolžina
62.30 mm
- Širina
31.00 mm
- Višina
105.30 mm
- Mere
(D x Š x V) 62.30 x 31.00 x 105.30 mm
- Nazivna napetost
30 V
- Dolžina kabla
3.00 m
- Valovna dolžina
526 nm
630 nm
- Material ohišja
cink
- Priključek
kabel
- Material
cinkova tlačna litina
- Izhod
NPN, menjalni;PNP, menjalni
11 mm
- Preklopna frekvenca
10000 Hz
- Prečni prerez kabla (senzor/aktuatorsko ožičenje)
0.34 mm²
- Delovni tok
200 mA
- UKCA
da
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 3416212 BALLUFF BKT000U BKT000U kontrastni skener 1 kos 24 (D x Š x V) 62.30 x 31.00 x 105.30 mm
Navodila za uporabo in varnost
Navodila za uporabo in varnost 3416212 BALLUFF BKT000U BKT000U kontrastni skener 1 kos 24 (D x Š x V) 62.30 x 31.00 x 105.30 mm
Opis
Senzorji kontrasta so svetlobni senzorji z visoko ločljivostjo, ki ločujejo predmete glede na njihove sive vrednosti. Balluffovi robustni kontrastni senzorji zaznajo že majhne razlike v kontrastu, imajo visoko preklopno frekvenco do 30 kHz in so zato še posebej hitri. Omogočajo visoko natančnost pozicioniranja in so zato primerni za širok spekter uporabe, na primer v tiskarski in embalažni industriji. Serija = M, Dimenzije = 31 x 105,3 x 62,3 mm, Vmesnik = PNP/NPN Normalno odprt/zaprt (NO/NC) analogni, Napetost 0,5,5 V, Vhodna funkcija = Enaka funkcija kot pri obliki gumba 1/2/3/4, Načelo delovanja = Senzor kontrasta, Optično načelo delovanja = Svetlobni senzor, fokusiran, Karakteristika snopa = Fokusiran, Vrsta svetlobe = Zelena luč/rdeča luč, Velikost svetlobne točke = 1,5 x 5 mm pri 9 mm, Doseg = 7...11 mm, Priključek = Kabel, 3,00 m, PVC, Material ohišja = Cinkova tlačna litina, Material aktivne površine = Steklo, Delovna napetost Ub = 10...30 VDC, Odobritev/Skladnost = CEWEEE
