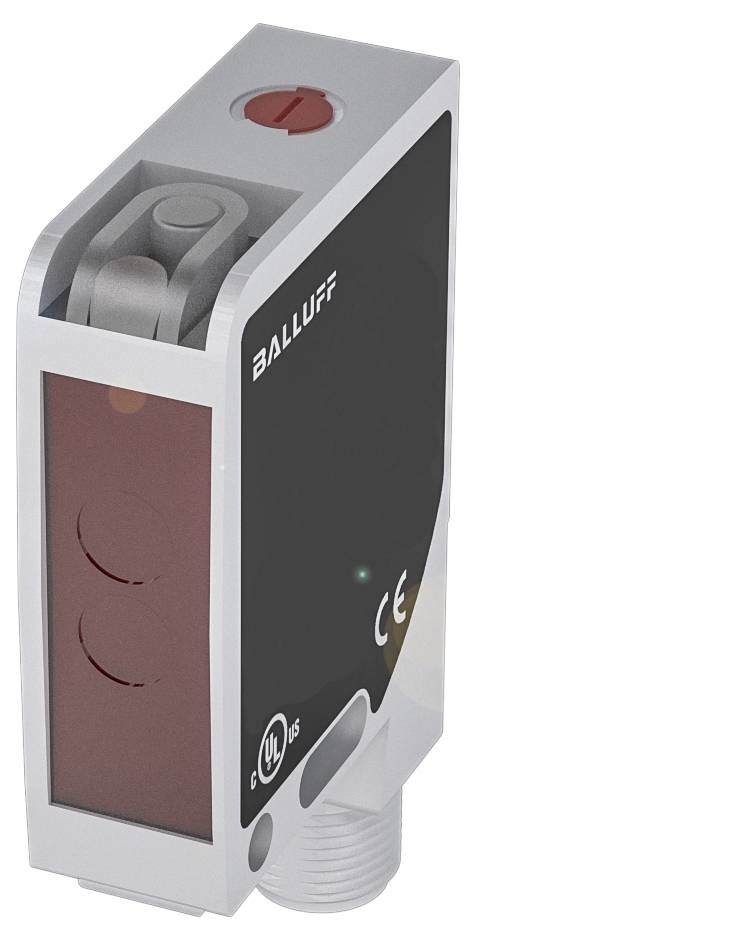

BALLUFF BLT0009 BLT0009 luminescentno stikalo 1 kos 24 1 PNP (D x Š x V) 42.50 x 12.00 x 50.00 mm
Ean:
Koda proizvajalca:
Št. izdelka:
Vrsta izdelka
luminescentno stikalo
Funkcije
zaznavanje luminiscenčnih oznak
Maks. obratovalna napetost
30.0 V
Priključek
vtič
vtič
Vrsta
BLT0009
Podatkovni list izdelka (PDF)
Število
Skupaj (725,00 € / Kos)
725,00 €
z DDV
Poudarki in podrobnosti
BALLUFF BLT0009 luminescentno stikalo 1 kos 24 1 PNP (D x Š x V) 42.50 x 12.00 x 50.00 mm
- Dimenzije: 12 x 50 x 42,5 mm
- Serija: 21M
- Vmesnik: PNP normalno odprt/zaprt (NO/NC)
- Vhodna funkcija: Vklop/izklop zaklepanja tipk
- Kontrast učenja (preklopna točka)
- Načelo delovanja: Gumb za luminiscenco
Tehnične specifikacije
- Glavne značilnosti: Dimenzije: 12 x 50 x 42,5 mm
- Aktivna površina, material: steklo
- Priključek: Priključek, priključek M12x1, 4-pinski
- Serija: 21M
- Delovna napetost Ub: 10...30 VDC
- Vhodna funkcija: Vklop/izklop zaklepanja tipk
- Kontrast učenja (preklopna točka)
- Načelo delovanja: Gumb za luminiscenco
- Optično načelo delovanja: svetlobni senzor, fokusiran
- Material ohišja: cink, tlačno lito, prašno barvano
- aluminij
- Vrsta svetlobe: Ultravijolična svetloba
- Velikost svetlobne točke: Ø 1,5 mm pri 10 mm
- Optična lastnost: Koaksialna optika
- Območje: 0...40 mm
- Vmesnik: PNP normalno odprt/zaprt (NO/NC)
- Karakteristika žarka: fokusiran
- Dodatne funkcije:
- Načelo delovanja: Gumb za luminiscenco
- Dimenzije: 12 x 50 x 42,5 mm
- Pritrditev: vijak M4
- Nazivna delovna napetost Ue DC: 24 V
- Nazivni obratovalni tok Ie: 100 mA
- Zakasnitev pripravljenosti tv maks.: 200 ms
- Delovna napetost Ub: 10...30 VDC
- Kategorija uporabe: DC-13
- Največja obremenitvena kapacitivnost pri Ue: 1 µF
- Preostali tok lr maks.: 10 µA
- Preostalo valovanje maks. (% od Ue): 15%
- Preklopna frekvenca: 2000 Hz
- Zaščitni razred II
- Priključek: Priključek, vtič M12x1, 4-pinski
- Zaščita pred kratkim stikom: da
- Zaščita pred obratno polarnostjo: da
- Zaščita možnosti zamenjave: da
- MTTF (40 °C): 289 a
- Aktivna površina, material: steklo
- Preklopni izhod: PNP normalno odprt/zaprt (NO/NC)
- Material ohišja: cink, tlačno lito,|prašno barvano|aluminij
- EN 60068-2-27, udarec: polovični sinus, 30 gn, 11 ms, 3x6
- EN 60068-2-6, Vibracije: 55 Hz, amplituda 1 mm, 3x30 min
- Vrsta zaščite: IP67
- Temperatura okolice: -10...55 °C
- Stopnja kontaminacije: 3
- Območje: 0...40 mm
- Možnosti nastavitev: Način učenja normalen/fin | Preklapljanje svetlobe/teme | Časovna funkcija vklop/izklop
- Kontakti, površinska zaščita: pozlačeni
- Površinska zaščita: prašno barvanje
- Serija: 21M
- Oblika: Kvadrat | Priključek vrtljiv
- Prikaz: Izhodna funkcija - rumena LED | Napaka - rdeča in zelena LED, izmenična | Stabilnost - zelena LED
- Nastavitev: Gumb
- Zakasnitev izklopa toff maks.: 0,25 ms
- Zakasnitev vklopa, največja: 0,25 ms
- Tok brez obremenitve Io maks. pri Ue: 30 mA
- Padec napetosti Ud maks. pri Ie: 2 V
- Največja ambientalna svetloba: 10000 luksov
- Optično načelo delovanja: svetlobni senzor, fokusiran
- Vrsta svetlobe: Ultravijolična svetloba
- Velikost svetlobne točke: Ø 1,5 mm pri 10 mm
- Optična lastnost: Koaksialna optika
- Funkcija optičnega preklapljanja: preklapljanje svetlobe/teme
- Karakteristika žarka: fokusiran
- Valovna dolžina: 370 nm
- Vhodna funkcija: Vklop/izklop zaklepanja tipk | Nauči kontrast (preklopna točka)
- Časovna funkcija, trajanje: 20 ms
- Vrsta izdelka
luminescentno stikalo
- Vrsta
BLT0009
- Funkcije
zaznavanje luminiscenčnih oznak
- Delovna napetost
24
- Min. obratovalna napetost
10.0 V
- Maks. obratovalna napetost
30.0 V
- Obratovalna napetost
10.0 - 30.0 V
- Kontakt
1 PNP
- Izhod
PNP
- Preklopna frekvenca
2000 Hz
- Priključek
vtič
vtič
- Material ohišja
cink
- Material - lastnosti
prevlečen s praškom
- Vrsta oddajnika
LED UV
- Valovna dolžina
370 nm
40 mm
IP67
- Min. temperatura
-10 °C
- Maks. temperatura
55 °C
- Dolžina
42.50 mm
- Širina
12.00 mm
- Višina
50.00 mm
- Globina
42.5 m
- Mere
(D x Š x V) 42.50 x 12.00 x 50.00 mm
- Vsebina
1 kos
- Nazivna napetost
30.0 V
- Material
cinkova tlačna litina
aluminij
- Delovni tok
100 mA
- UKCA
da
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 3416169 BALLUFF BLT0009 BLT0009 luminescentno stikalo 1 kos 24 1 PNP (D x Š x V) 42.50 x 12.00 x 50.00 mm
Navodila za uporabo in varnost
Navodila za uporabo in varnost 3416169 BALLUFF BLT0009 BLT0009 luminescentno stikalo 1 kos 24 1 PNP (D x Š x V) 42.50 x 12.00 x 50.00 mm
Opis
Naši luminiscenčni senzorji uporabljajo UV-svetlobo za zaznavanje predmetov, ki jih ljudje ne morejo videti brez pripomočkov. Uporabljajo se za zajemanje nevidno označenih izdelkov. Ali če je treba na primer preveriti maziva, ki so bila predhodno obogatena z luminiscentnimi delci. Serija = 21M, Dimenzije = 12 x 50 x 42,5 mm, Vmesnik = PNP normalno odprt/zaprt (NO/NC), Vhodna funkcija = Vklop/izklop zaklepanja tipk, Nastavljivi kontrast (preklopna točka), Načelo delovanja = Luminescenčni senzor, Optično delovanje = Svetlobni senzor, fokusiran, Optična značilnost = Koaksialna optika, Karakteristika žarka = Fokusiran, Vrsta svetlobe = Ultravijolična svetloba, Velikost svetlobne točke = Ø 1,5 mm pri 10 mm, Doseg = 0...40 mm, Priključek = Vtični konektor, M12x1 konektor, 4-pinski, Material ohišja = Cink, tlačno liti aluminij, Material aktivne površine = Steklo, Obratovalna napetost Ub = 10...30 VDC, Odobritev/Skladnost = cULusCEWEEE
