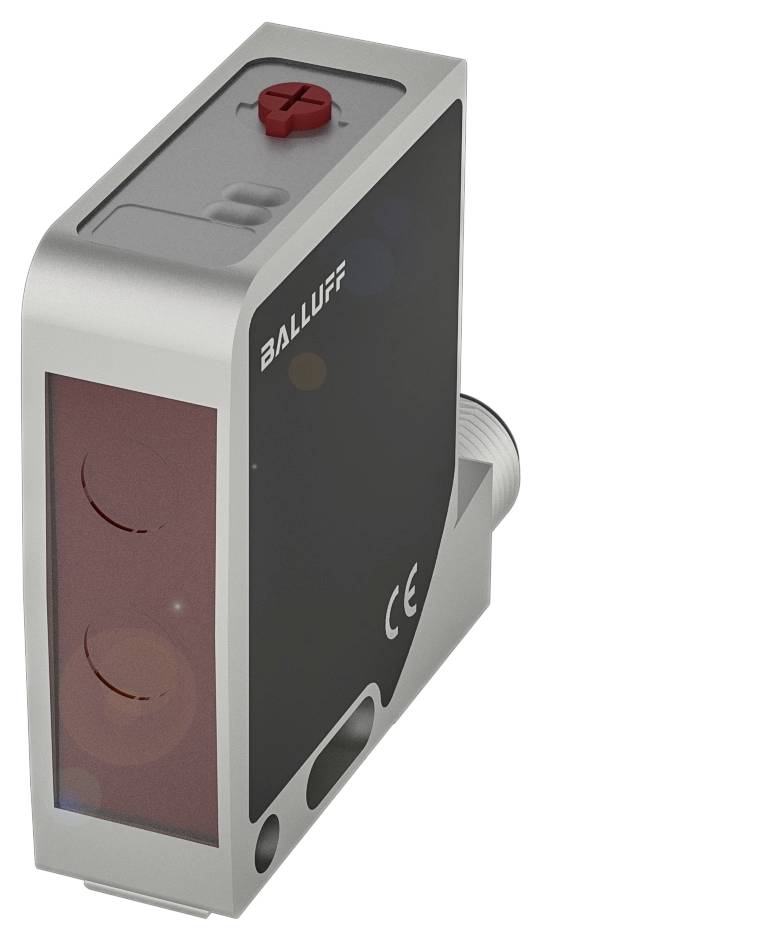

BALLUFF BOD000L senzor razdalje 1 kos 24 Domet (maks. na prostem): 45 mm (D x Š x V) 50.00 x 15.00 x 42.50 mm
Ean:
Koda proizvajalca:
Št. izdelka:
Vrsta izdelka
senzor razdalje
Min. obratovalna napetost
18.0 V
Maks. obratovalna napetost
30.0 V
Maks. domet
45 mm
Vrsta
BOD000L
Podatkovni list izdelka (PDF)
Število
Skupaj (1055,00 € / Kos)
1055,00 €
z DDV
Poudarki in podrobnosti
BALLUFF BOD000L senzor razdalje 1 kos 24 18.0 - 30.0 V Domet (maks. na prostem): 45 mm (D x Š x V) 50.00 x 15.00 x 42.50 mm
- Dimenzije: 15 x 42,5 x 50 mm
- Serija: 21M
- Vmesnik: Analogni, napetost 1…10 V
- linearno naraščajoče
- 2x PNP/NPN normalno odprt/zaprt (NO/NC)
- Načelo delovanja: Optoelektronski senzor razdalje
- Optično načelo delovanja: Triangulacija
Tehnične specifikacije
- Glavne značilnosti: Dimenzije: 15 x 42,5 x 50 mm
- Priključek: Priključek, priključek M12x1, 5-pinski
- Ločljivost: ≤ 30 µm
- Serija: 21M
- Delovna napetost Ub: 18...30 VDC
- Načelo delovanja: Optoelektronski senzor razdalje
- Optično načelo delovanja: Triangulacija
- Material ohišja: cink, tlačno lito
- aluminij
- Natančnost: ±0,5 % od celotnega obsega
- Vrsta svetlobe: laserska rdeča svetloba
- Velikost svetlobne točke: Ø 1 mm pri 45 mm
- Razpon: nastavljiv 25...45 mm
- Vmesnik: Analogni, napetost 1…10 V
- linearno naraščajoče
- 2x PNP/NPN normalno odprt/zaprt (NO/NC)
- Karakteristika žarka: kolimiran
- Ponovljivost: 0,1 % celotnega obsega
- Dodatne funkcije:
- Načelo delovanja: Optoelektronski senzor razdalje
- Dimenzije: 15 x 42,5 x 50 mm
- Pritrditev: vijak M4
- Nazivna delovna napetost Ue DC: 24 V
- Nazivni obratovalni tok Ie: 100 mA
- Nazivna izolacijska napetost Ui: 75 V DC
- Zakasnitev pripravljenosti tv maks.: 300 ms
- Delovna napetost Ub: 18...30 VDC
- Kategorija uporabe: DC-13
- Največja obremenitvena kapacitivnost pri Ue: 0,1 µF
- Preostalo valovanje maks. (% od Ue): 15%
- Preklopna frekvenca: 70 Hz
- Priključek: Priključek, vtič M12x1, 5-pinski
- Zaščita pred kratkim stikom: da
- Histereza H maks. (% Sr): 1,5 %
- Nazivna preklopna razdalja Sn: 45 mm, nastavljiva
- MTTF (40 °C): 69 a
- Aktivna površina, material: steklo
- Material ohišja: cink, tlačno lito | aluminij
- Razpon: nastavljiv 25...45 mm
- Možnost nastavitve: Delovno območje|Razdalja zaznavanja (Sn)
- Kontakti, površinska zaščita: pozlačeni
- Serija: 21M
- Oblika: Kvadrat | Priključek vrtljiv
- Prikaz: Izhodna funkcija Izhod 1 -|LED rumena|LED zelena: Delovna napetost
- Nastavitev: Vrtljivo stikalo, 5 položajev
- Zakasnitev izklopa toff maks.: 7 ms
- Zakasnitev vklopa, maks.: 7 ms
- Tok brez obremenitve Io maks. pri Ue: 50 mA
- Padec napetosti Ud maks. pri Ie: 2 V
- Uporaba: Merjenje razdalje
- Ločljivost: ≤ 30 µm
- Ponovljivost: 0,1 % celotnega obsega
- Upornost obremenitve RL min. (analogni U): 2 kOhm
- Natančnost: ±0,5 % od celotnega obsega
- Odstopanje razdalje največ 6 % (% od Sr): 1,5 %
- Območje zaznavanja/merjenja, zaščiteno pred obratno polarnostjo: da
- Vrsta izdelka
senzor razdalje
- Vrsta
BOD000L
- Vsebina
1 kos
- Delovna napetost
24
- Min. obratovalna napetost
18.0 V
- Maks. obratovalna napetost
30.0 V
- Obratovalna napetost
18.0 - 30.0 V
- Izhod
NPN, menjalni;PNP, menjalni
45 mm
- Priključek
vtič
vtič
IP67
- Min. temperatura
-10 °C
- Maks. temperatura
50 °C
- Dolžina
50.00 mm
- Širina
15.00 mm
- Višina
42.50 mm
- Mere
(D x Š x V) 50.00 x 15.00 x 42.50 mm
- Proizv. št. delov
BOD000L
- Nazivna napetost
30.0 V
- Material ohišja
cink
- Material
cinkova tlačna litina
aluminij
- Čas odziva
20 ms
- Preklopna razdalja (maks.)
45 mm
- Preklopna frekvenca
70 Hz
- Delovni tok
100 mA
- UKCA
da
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 3416176 BALLUFF BOD000L senzor razdalje 1 kos 24 Domet (maks. na prostem): 45 mm (D x Š x V) 50.00 x 15.00 x 42.50 mm
Navodila za uporabo in varnost
Navodila za uporabo in varnost 3416176 BALLUFF BOD000L senzor razdalje 1 kos 24 Domet (maks. na prostem): 45 mm (D x Š x V) 50.00 x 15.00 x 42.50 mm
Opis
Optoelektronski senzorji razdalje podjetja Balluff vam pomagajo pri pozicioniranju, nadzoru pretoka materiala ali zaznavanju nivoja ter v številnih drugih aplikacijah. Ne glede na to, ali gre za avtomobilsko industrijo, avtomatizacijo tovarn in logistiko ali jekleno konstrukcijo, lahko z zanesljivim merjenjem razdalje dosežete opazno povečanje produktivnosti in se posebej izognete napakam. V ta namen imate na voljo različna, delno nastavljiva merilna območja od 20 mm do 20 m, kot tudi različice z in brez dušenja ozadja. Naši senzorji, ki delujejo brezstično in zato brez obrabe po principu triangulacije ali tehnologiji časa preleta (TOF), uporabljajo rdečo svetlobo ali laser. Nameščeni so v trpežnih plastičnih ali kovinskih ohišjih in imajo analogne tokovne in napetostne izhode ter digitalne serijske ali IO-Link vmesnike. Naši optoelektronski senzorji razdalje so na voljo v zaščitnih razredih IP65/67 in IP69K, zaradi česar so primerni tudi za zahtevna okolja. Serija = 21M, Dimenzije = 15 x 42,5 x 50 mm, Vmesnik = Analogni, Napetost 1,10 V linearno naraščajoča 2x PNP/NPN normalno odprt/zaprt (NO/NC), Načelo delovanja = Optoelektronski senzor razdalje, Optično načelo delovanja = Triangulacija, Karakteristika žarka = kolimirana, Vrsta svetlobe = Laserska rdeča svetloba, Velikost svetlobne točke = Ø 1 mm pri 45 mm, Doseg = nastavljiv 25...45 mm, Natančnost = ±0,5 % FS, Ponovljivost = 0,1 % FS, Ločljivost = ? 30 µm, Priključek = Konektor, Vtič M12x1, 5-pinski, Material ohišja = Cink, tlačno lito aluminijasto ohišje, Obratovalna napetost Ub = 18...30 VDC, Odobritev/skladnost = CE, UKCA, cULus, WEEE
