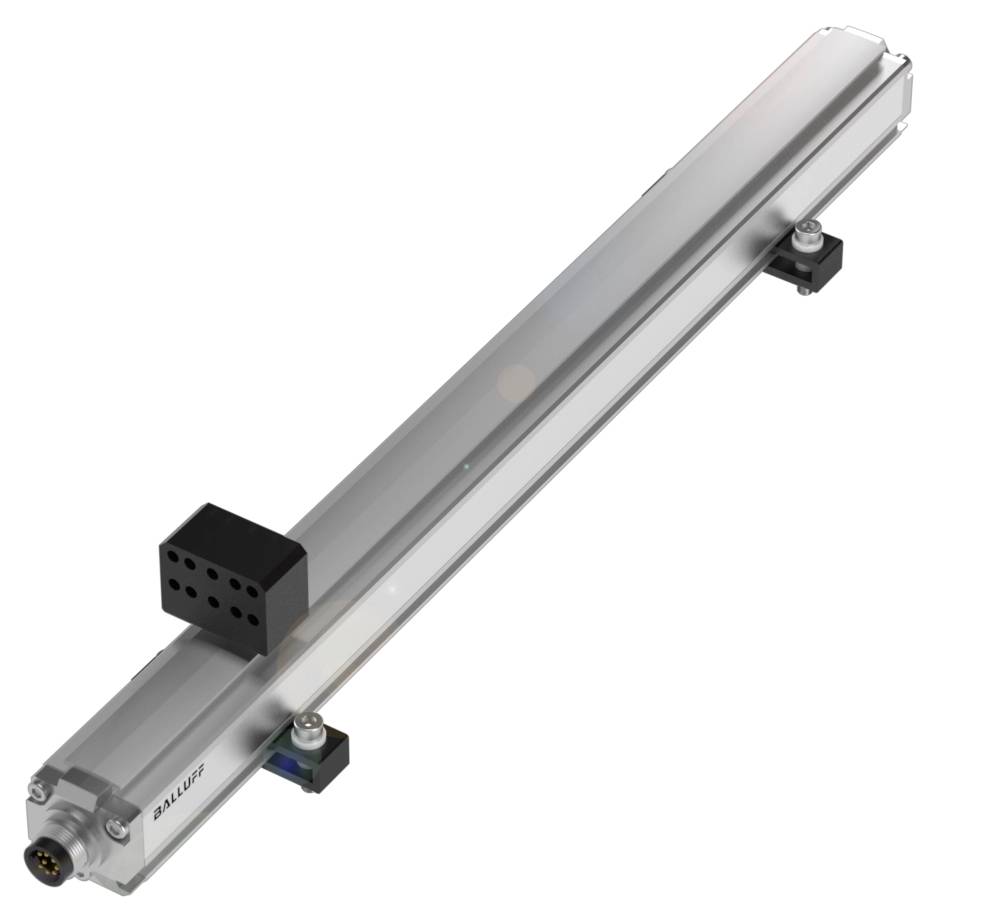

BALLUFF BTL107H senzor magnetnega polja 1 kos 24 Domet (maks. na prostem): 500 m
Ean:
Koda proizvajalca:
Št. izdelka:
Vrsta izdelka
senzor magnetnega polja
Min. obratovalna napetost
10.0 V
Maks. obratovalna napetost
30.0 V
Maks. domet
500 m
Vrsta
BTL107H
Podatkovni list izdelka (PDF)
Število
Skupaj (1285,00 € / Kos)
1285,00 €
z DDV
Vključena je 14-dnevna politika vračila
Poudarki in podrobnosti
BALLUFF BTL107H senzor magnetnega polja 1 kos 24 10.0 - 30.0 V Domet (maks. na prostem): 500 m
- Priključek: Priključek, M16x0,75, 8-pinski
- Pritrditev: Pritrdilne sponke
- Material ohišja: eloksiran aluminij
- Oblika: Profilna serija
- Senzorji položaja, največje število: 2
Tehnične specifikacije
- Glavne značilnosti: Analogni izhod: Analogni, napetost 0…10 V
- Analogni, napetost 10…0 V
- Priključek: Priključek, M16x0,75, 8-pinski
- Pritrditev: Pritrdilne sponke
- Delovna napetost Ub: 10...30 VDC
- Oblika: Profilna serija
- Material ohišja: eloksiran aluminij
- Odstopanje linearnosti največ: ±50 µm
- Merilno območje: 500 mm
- Merilna frekvenca maks.: 2000 Hz
- Senzorji položaja, največje število: 2
- Vrsta zaščite: IP67
- Temperatura okolice: -40...75 °C
- Ponovljivost: ± 10 µm
- Dodatne funkcije:
- Pritrditev: Pritrdilne sponke
- Delovna napetost Ub: 10...30 VDC
- Priključek: Priključek, M16x0,75, 8-pinski
- Zaščita pred kratkim stikom: proti GND in proti 36 V DC
- Zaščita pred obratno polarnostjo: Ub do 36 V
- MTTF (40 °C): 72 a
- Material ohišja: eloksiran aluminij
- EN 60068-2-27, udar: 150 g, 6 ms
- EN 60068-2-6, vibracije: 20 g, 10…2000 Hz
- Zaščitni razred: IP67, s priključkom
- Temperatura okolice: -40...75 °C
- Material ohišja, površinska zaščita: eloksirano
- Maks. izhodni tok: 5 mA
- Temperatura skladiščenja: -40...100 °C
- Material pokrova: aluminij, tlačno lito, ponikljano
- Ponovljivost: ± 10 µm
- Odstopanje linearnosti največ: ±50 µm
- Analogni izhod: Analogni, napetost 0…10 V | Analogni, napetost 10…0 V
- Odstopanje od osnovnega tipa: krajša dolžina
- Največja poraba toka pri 24 V DC: 150 mA
- Relativna vlažnost: ≤ 90 %, brez kondenzacije
- Osnovni tip: BTL7-A501-M….-PS…
- Senzor položaja, število (tovarniška nastavitev): 1
- Senzorji položaja, največje število: 2
- Nastavljiv izhodni signal: s programskim orodjem
- Vklopni tok: ≤ 500 mA/10 ms
- Zakasnitev vklopa, največja: 600 ms
- Padajoči signal napake Ua: -0,5 V
- Signal napake Ua narašča: 10,5 V
- Potencialna ločitev: ne
- Napetostna odpornost do (GND – ohišje): 500 V AC
- Zaščita pred prenapetostjo: Ub do 36 V
- Priključek, izvedba: aksialni
- Merilna frekvenca maks.: 2000 Hz
- Merilna dolžina: 500 mm
- Celotna dolžina: 605 mm
- Ničelna točka: 72,0 mm
- EN 55016-2-3, Sevanje: Industrijska in stanovanjska območja
- EN 60068-2-27, neprekinjen udarec: 150 g, 2 ms
- EN 61000-4-2, ESD: stopnja resnosti 3
- EN 61000-4-3, RFI: Stopnja resnosti 3
- EN 61000-4-4, Pok: Stopnja resnosti 3
- EN 61000-4-5, Prenapetost: Stopnja resnosti 2
- EN 61000-4-6, Radiofrekvenčna polja: Stopnja resnosti 3
- EN 61000-4-8, Magnetna polja: Stopnja resnosti 4
- Temperaturni koeficient tipično: ≤ 30 ppm/K pri 50 % nazivne dolžine 500 mm
- Vrsta izdelka
senzor magnetnega polja
- Vrsta
BTL107H
- Vsebina
1 kos
- Delovna napetost
24
- Min. obratovalna napetost
10.0 V
- Maks. obratovalna napetost
30.0 V
- Obratovalna napetost
10.0 - 30.0 V
- Izhod
PNP
500 m
- Priključek
vtič
- Dolžina kabla
0.3 m
IP67
- Min. temperatura
-40 °C
- Maks. temperatura
85 °C
- Dolžina
24 mm
- Višina
2.9 mm
- Vrsta navoja
M16
- Proizv. št. delov
BTL107H
- Material plašča
TPE
- Nazivna napetost
30.0 V
- Število polov
8
- Tokovna obremenitev na vtično mesto
5 mA
- Material ohišja
eloksiran aluminij
- Material
eloksiran aluminij
- Način montaže
montažna sponka
- UKCA
da
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 3416161 BALLUFF BTL107H senzor magnetnega polja 1 kos 24 Domet (maks. na prostem): 500 m
Navodila za uporabo in varnost
Navodila za uporabo in varnost 3416161 BALLUFF BTL107H senzor magnetnega polja 1 kos 24 Domet (maks. na prostem): 500 m
Opis
Sistemi za merjenje položaja pri oblikovanju profilov so brezkontaktni in absolutni merilni sistemi za natančno zaznavanje enega ali več položajev. Dobro se obnesejo v zahtevnih okoljih, kot so stiskalnice, stroji za brizganje plastike ali portalni roboti, saj so izdelani iz hermetično zaprtega aluminijastega ohišja IP67. Magneti senzorja položaja delujejo na merilni element skozi steno profila. Oblika = Profilna serija, Montaža = Montažne sponke, Material ohišja = Aluminij, Senzor položaja, največje število = 2, Priključek = Konektor, M16x0,75, 8-pinski, Analogni izhod = Analogni, napetost 0,10 V Analogni, napetost 10,0 V, Merilno območje = 500 mm, Največja merilna frekvenca = 2000 Hz, Največje odstopanje linearnosti = ±50 µm, Natančnost ponovitve = ± 10 µm, Delovna napetost Ub = 10...30 VDC, Temperatura okolice = -40...85 °C, Zaščitni razred = IP67, Odobritev/Skladnost = CEcULusEACWEEE
