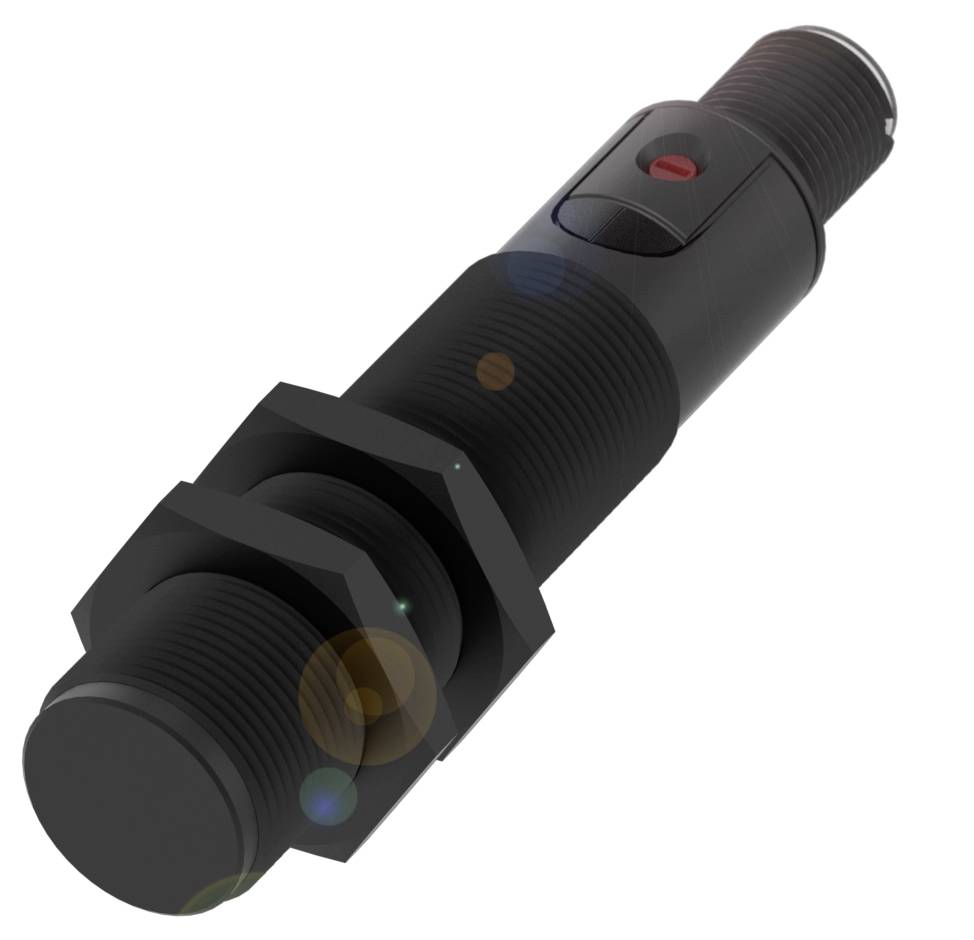

Name: BALLUFF kapacitivni senzor kapacitiven BCS00M8 BCS00M8 M18 zvezna vgradnja PNP (Ø x D) 18 mm x 88.50 mm Single
Brand: BALLUFF
SKU: 3417204
Availability: BackOrder

Poudarki in podrobnosti

BALLUFF kapacitivni senzor BCS00M8 BCS00M8 M18 zvezna vgradnja PNP (Ø x D) 18 mm x 88.50 mm Single

Priključek: Priključek, priključek M12x1, 3-pinski
Dimenzije: Ø 18 x 88,5 mm
Namestitev: vgradna
Serija: M18
Navoj (A): M18x1

Tehnične specifikacije

Glavne značilnosti: Dimenzije: Ø 18 x 88,5 mm
Aktivna površina, material: PBT
Priključek: Priključek, priključek M12x1, 3-pinski
Serija: M18
Delovna napetost Ub: 10...30 VDC
Namestitev: vgradna
Material ohišja: PBT
Navoj (A): M18x1
Razpon: 1...8 mm
Preklopni izhod: PNP normalno odprt (NO)
Preklopna frekvenca: 100 Hz
Vrsta zaščite: IP67
Občutljivost: Nastavljiva preklopna razdalja
Temperatura okolice: -25...85 °C
Dodatne funkcije:
Obseg dobave: Matica (2x)
Dimenzije: Ø 18 x 88,5 mm
Prikaz delovne napetosti: da
Prikaz funkcij: da
Nazivna delovna napetost Ue DC: 24 V
Nazivni obratovalni tok Ie: 100 mA
Nazivna izolacijska napetost Ui: 75 V DC
Zakasnitev pripravljenosti tv maks.: 300 ms
Delovna napetost Ub: 10...30 VDC
Kategorija uporabe: DC-13
Preostalo valovanje maks. (% od Ue): 10%
Preklopna frekvenca: 100 Hz
Zaščitni razred II
Statični padec napetosti maks.: 1,5 V
Priključek: Vtič M12x1, 3-pinski, A-kodiranje
Zaščita pred kratkim stikom: da
Zaščita pred obratno polarnostjo: da
Možnost zamenjave zaščitena: ne
Histereza H maks. (% Sr): 15,0 %
Nazivna preklopna razdalja Sn: 8 mm
Maks. temperaturni zdrs (% od Sr): 20 % [-5…55 °C]
Ponovljivost maks. (% Sr): 2,0 %
MTTF (40 °C): 343 a
Aktivna površina, material: PBT
Navor privijanja: 2 Nm
Velikost M18x1
Namestitev: vgradna
Preklopni izhod: PNP normalno odprt (NO)
Material ohišja: PBT
Vrsta zaščite: IP67
Temperatura okolice: -25...85 °C
Stopnja kontaminacije: 1
Število zatičev: 3
Blagovna znamka: Global
Serija: M18
Tok brez obremenitve Io maks. pri Ue: 20 mA
Občutljivost: Nastavljiva preklopna razdalja
Merilno območje: 1...8 mm
Material pokrova: PBT|PA
Navoj (A): M18x1

Vrsta embalaže: Single

Vrsta izdelka: kapacitivni senzor

Vrsta: BCS00M8

Min. obratovalna napetost: 10.0 V

Maks. obratovalna napetost: 30.0 V

Obratovalna napetost: 10.0 - 30.0 V

Izhod: PNP

Material ohišja: PBT

Izvedba: kapacitiven

Vrsta namestitve: zvezna vgradnja

Vgradna velikost (senzor): M18

Priključek: M18

Min. temperatura: -25 °C

Maks. temperatura: 85 °C

: IP67

Dolžina: 88.50 mm

Širina: 88.5 mm

Globina: 88.5 m

Premer: 18 mm

Mere: (Ø x D) 18 mm x 88.50 mm

Vsebina: 1 kos

Nazivna napetost: 30.0 V

Delovna napetost: 24 V/DC

Preklopna frekvenca: 100 Hz

Delovni tok: 100 mA

UKCA: da

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 3417204 BALLUFF kapacitivni senzor kapacitiven BCS00M8 BCS00M8 M18 zvezna vgradnja PNP (Ø x D) 18 mm x 88.50 mm Single

Navodila za uporabo in varnost

Navodila za uporabo in varnost 3417204 BALLUFF kapacitivni senzor kapacitiven BCS00M8 BCS00M8 M18 zvezna vgradnja PNP (Ø x D) 18 mm x 88.50 mm Single

Opis

Kapacitivni senzorji za zaznavanje objektov imajo linearno električno polje. Zaznavajo tako trdne snovi, kot so rezine, tiskana vezja, kartonske škatle, kupi papirja, steklenice, plastični bloki in plošče, kot tudi tekočine skozi stene posod ali cevi iz stekla in plastike (največja debelina 4 mm). Dimenzije = Ø 18 x 88,5 mm, Serija = M18, Navoj (A) = M18x1, Namestitev = vgradna, Priključek = konektor, konektor M12x1, 3-pinski, Preklopni izhod = PNP normalno odprt (NO), Preklopna frekvenca = 100 Hz, Območje = 1...8 mm, Občutljivost = nastavljiva preklopna razdalja, Material ohišja = PBT, Material zaznavne površine = PBT, Temperatura okolice = -25...85 °C, Delovna napetost Ub = 10...30 VDC, Odobritev/Skladnost = CEcULusWEEE, Zaščitni razred = IP67

Besedilo je strojno prevedeno.
