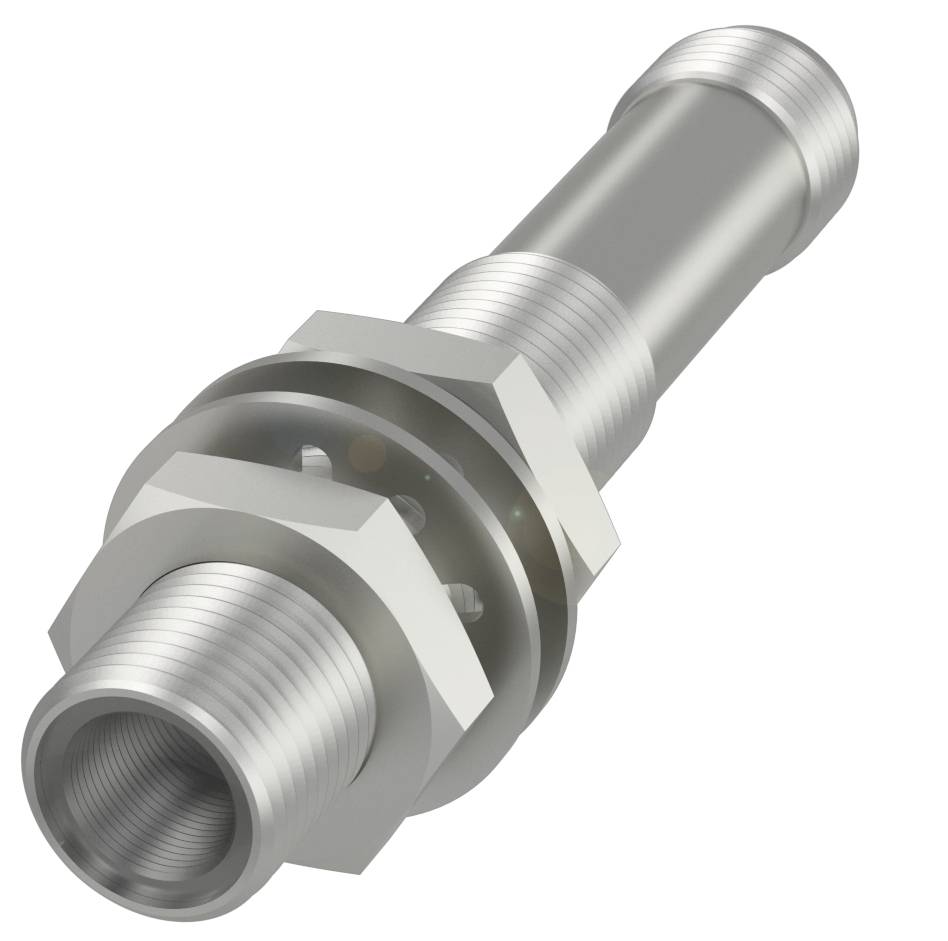

BALLUFF optični senzor BOS00WJ BOS00WJ oddajnik 1 kos
Ean:
Koda proizvajalca:
Št. izdelka:
Vrsta izdelka
optični senzor
Maks. obratovalna napetost
30.0 V
Priključek
M12, 4 -polni
Vrsta
BOS00WJ
Izvedba
oddajnik
Podatkovni list izdelka (PDF)
Število
Skupaj (174,99 € / Kos)
174,99 €
z DDV
Poudarki in podrobnosti
BALLUFF optični senzor BOS00WJ BOS00WJ oddajnik 10.0 - 30.0 V 1 kos
- Dimenzije: Ø 12 x 70 mm
- Serija: 12M
- Načelo delovanja: Optoelektronski senzor
- Optično načelo delovanja: enosmerna svetlobna pregrada (oddajnik)
- Karakteristika žarka: kolimiran
Tehnične specifikacije
- Glavne značilnosti: Dimenzije: Ø 12 x 70 mm
- Aktivna površina, material: steklo
- Priključek: Priključek, priključek M12x1, 4-pinski
- Serija: 12M
- Delovna napetost Ub: 10...30 VDC
- Načelo delovanja: Optoelektronski senzor
- Optično načelo delovanja: enosmerna svetlobna pregrada (oddajnik)
- Material ohišja: ponikljana medenina
- Vrsta svetlobe: laserska rdeča svetloba
- Velikost svetlobne točke: Ø 2,5 mm izhod svetlobe
- Doseg: 0...30 m
- Karakteristika žarka: kolimiran
- Dodatne funkcije:
- Načelo delovanja: Optoelektronski senzor
- Dimenzije: Ø 12 x 70 mm
- Pritrditev: matica M12x1
- Nazivna delovna napetost Ue DC: 24 V
- Nazivna izolacijska napetost Ui: 75 V DC
- Delovna napetost Ub: 10...30 VDC
- Preostalo valovanje maks. (% od Ue): 10%
- Priključek: Priključek, vtič M12x1, 4-pinski
- Zaščita pred obratno polarnostjo: da
- Zaščita možnosti zamenjave: da
- Nazivna preklopna razdalja Sn: 30 m, nastavljiva
- MTTF (40 °C): 593 a
- Aktivna površina, material: steklo
- Material ohišja: ponikljana medenina
- EN 60068-2-27, udarec: polovični sinus, 30 gn, 11 ms, 3x6
- EN 60068-2-6, Vibracije: 10…55 Hz, amplituda 1 mm, 3x30|min
- Vrsta zaščite: IP67
- Temperatura okolice: -10...50 °C
- Stopnja kontaminacije: 3
- Doseg: 0...30 m
- Pritezni moment, maks.: 15 Nm
- Kontakti, površinska zaščita: pozlačeni
- Serija: 12M
- Oblika: Valj | Ravna optika
- Tok brez obremenitve Io maks. pri Ue: 10 mA
- Optično načelo delovanja: enosmerna svetlobna pregrada (oddajnik)
- Razred laserja po IEC 60825-1: 1
- Vrsta svetlobe: laserska rdeča svetloba
- Velikost svetlobne točke: Ø 2,5 mm izhod svetlobe
- Povprečna moč Po maks.: 60 µW
- Trajanje impulza t max.: 2,5 µs
- Frekvenca impulzov: 19,7 kHz
- Karakteristika žarka: kolimiran
- Valovna dolžina: 650 nm
- Najmanjši del običajno: 200 µm pri 2 m. R0 = 6 m
- Referenčni sprejemnik: BOS 12M-..-LE10-..
- Površinska zaščita Mehanske lastnosti: ponikljano
- Impulzna moč Pp maks.: 1,5 mW
- Najmanjša reža običajno: 0,5 mm pri 3 m, R0 = 6 m (LS12)
- Vrsta izdelka
optični senzor
- Vrsta
BOS00WJ
- Izvedba
oddajnik
- Delovna napetost
24
- Min. obratovalna napetost
10.0 V
- Maks. obratovalna napetost
30.0 V
- Obratovalna napetost
10.0 - 30.0 V
- Priključek
M12, 4 -polni
- Vgradna velikost (senzor)
M12
- Material ohišja
medenina
- Material - lastnosti
ponikljan
- Vrsta oddajnika
polprevodniški rdeči laser
- Laserski razred
1
- Valovna dolžina
650 nm
30 m
IP67
- Min. temperatura
-10 °C
- Maks. temperatura
50 °C
- Dolžina
70.00 mm
- Vsebina
1 kos
- Nazivna napetost
30.0 V
- UKCA
da
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 3418573 BALLUFF optični senzor BOS00WJ BOS00WJ oddajnik 1 kos
Navodila za uporabo in varnost
Navodila za uporabo in varnost 3418573 BALLUFF optični senzor BOS00WJ BOS00WJ oddajnik 1 kos
Opis
Naši enosmerni senzorji so zaradi odlične ponovljivosti idealni za naloge pozicioniranja. Predmete prepoznavajo ne glede na površino, barvo in material. Oddajnik in sprejemnik sta nameščena v ločenih ohišjih. Za svetlobne ovire dolgi dosegi niso problem. Imajo veliko funkcionalno rezervo in so zelo odporni na umazanijo. Serija = 12M, Dimenzije = Ø 12 x 70 mm, Načelo delovanja = Optoelektronski senzor, Optično načelo delovanja = Senzor s prečnim žarkom (oddajnik), Karakteristika žarka = Kolimiran, Vrsta svetlobe = Laserska rdeča svetloba, Velikost svetlobne točke = Ø 2,5 mm emisije svetlobe, Doseg = 0...30 m, Priključek = Konektor, Konektor M12x1, 4-pinski, Material ohišja = Medenina, Material aktivne površine = Steklo, Delovna napetost Ub = 10...30 VDC, Odobritev/Skladnost = CEcULusWEEE
