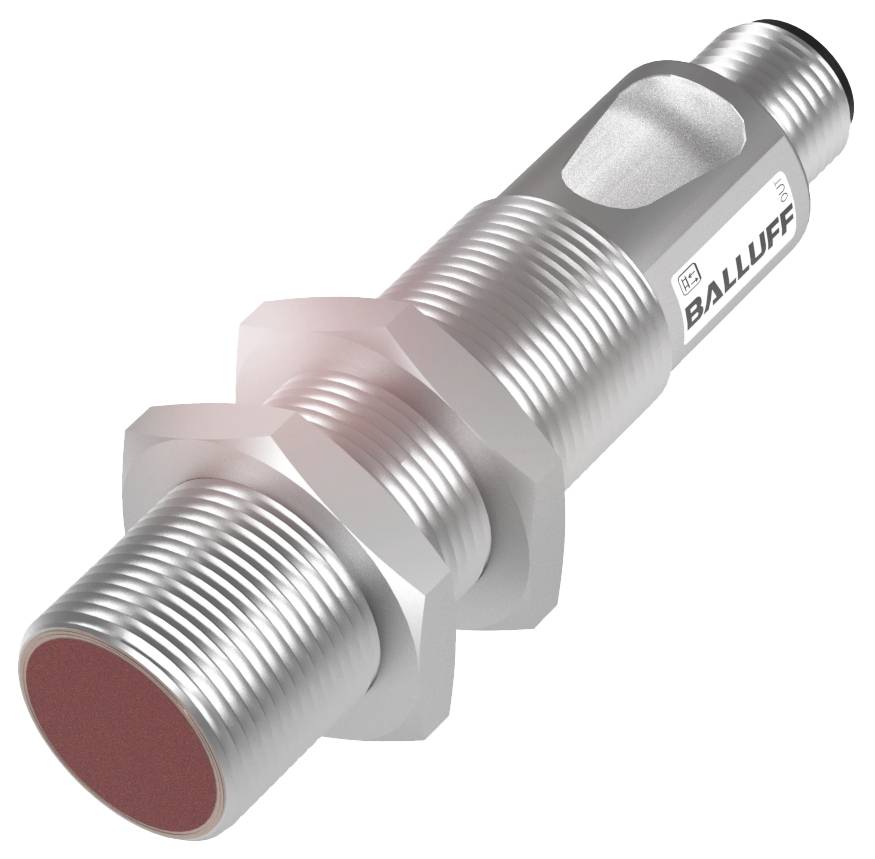

BALLUFF optični senzor BOS01NH BOS01NH oddajnik 1 kos
Ean:
Koda proizvajalca:
Št. izdelka:
Vrsta embalaže
Piece
Vrsta izdelka
optični senzor
Maks. obratovalna napetost
30.0 V
Priključek
M12, 4 -polni
Vrsta
BOS01NH
Podatkovni list izdelka (PDF)
Število
Skupaj (149,99 € / Kos)
149,99 €
z DDV
Poudarki in podrobnosti
BALLUFF optični senzor BOS01NH BOS01NH oddajnik 10.0 - 30.0 V 1 kos
- Dimenzije: Ø 18 x 75 mm
- Serija: 18M
- Vhodna funkcija: Test (izklop oddajnika)
- Načelo delovanja: Optoelektronski senzor
- Optično načelo delovanja: enosmerna svetlobna pregrada (oddajnik)
Tehnične specifikacije
- Glavne značilnosti: Dimenzije: Ø 18 x 75 mm
- Aktivna površina, material: steklo
- Priključek: Priključek, priključek M12x1, 4-pinski
- Serija: 18M
- Delovna napetost Ub: 10...30 VDC
- Vhodna funkcija: Test (izklop oddajnika)
- Načelo delovanja: Optoelektronski senzor
- Optično načelo delovanja: enosmerna svetlobna pregrada (oddajnik)
- Material ohišja: ponikljana medenina
- Vrsta svetlobe: laserska rdeča svetloba
- Velikost svetlobne točke: Ø 40 mm pri 60 m
- Doseg: 0...60 m
- Karakteristika žarka: kolimiran
- Dodatne funkcije:
- Načelo delovanja: Optoelektronski senzor
- Dimenzije: Ø 18 x 75 mm
- Pritrditev: matica M18x1
- Nazivna delovna napetost Ue DC: 24 V
- Nazivna izolacijska napetost Ui: 75 V DC
- Delovna napetost Ub: 10...30 VDC
- Preostalo valovanje maks. (% od Ue): 15%
- Zaščitni razred II
- Priključek: Priključek, vtič M12x1, 4-pinski
- Zaščita pred obratno polarnostjo: da
- Zaščita možnosti zamenjave: da
- Nazivna preklopna razdalja Sn: 60 m, nastavljiva
- MTTF (40 °C): 778 a
- Aktivna površina, material: steklo
- Material ohišja: ponikljana medenina
- Doseg: 0...60 m
- Pritezni moment, maks.: 15 Nm | 30 Nm
- Kontakti, površinska zaščita: pozlačeni
- Serija: 18M
- Oblika: Valj | Ravna optika
- Zaslon: Zelena LED dioda: delovna napetost
- Regulator: ne
- Tok brez obremenitve Io maks. pri Ue: 9 mA
- Optično načelo delovanja: enosmerna svetlobna pregrada (oddajnik)
- Razred laserja po IEC 60825-1: 1
- Vrsta svetlobe: laserska rdeča svetloba
- Velikost svetlobne točke: Ø 40 mm pri 60 m
- Povprečna moč Po maks.: 390 µW
- Trajanje impulza t max.: 30,0 µs
- Frekvenca impulzov: 10,8 kHz
- Najmanjši del tip.: Ø 0,2 mm pri 1,5 m. R0 = 5 m
- Vhodna funkcija: Test (izklop oddajnika)
- Referenčni sprejemnik: BOS 18M-..-LE20-..
- Površinska zaščita Mehanske lastnosti: ponikljano
- Impulzna moč Pp maks.: 2,5 mW
- Vrsta embalaže
Piece
- Vrsta izdelka
optični senzor
- Vrsta
BOS01NH
- Izvedba
oddajnik
- Delovna napetost
24
- Min. obratovalna napetost
10.0 V
- Maks. obratovalna napetost
30.0 V
- Obratovalna napetost
10.0 - 30.0 V
- Priključek
M12, 4 -polni
- Vgradna velikost (senzor)
M18
- Material ohišja
medenina
- Vrsta oddajnika
polprevodniški rdeči laser
- Laserski razred
1
60 m
IP67
- Min. temperatura
-5 °C
- Maks. temperatura
55 °C
- Dolžina
75.00 mm
- Globina
75 m
- Vsebina
1 kos
- Nazivna napetost
30.0 V
- UKCA
da
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 3418149 BALLUFF optični senzor BOS01NH BOS01NH oddajnik 1 kos
Navodila za uporabo in varnost
Navodila za uporabo in varnost 3418149 BALLUFF optični senzor BOS01NH BOS01NH oddajnik 1 kos
Opis
Naši enosmerni senzorji so zaradi odlične ponovljivosti idealni za naloge pozicioniranja. Predmete prepoznavajo ne glede na površino, barvo in material. Oddajnik in sprejemnik sta nameščena v ločenih ohišjih. Za svetlobne ovire dolgi dosegi niso problem. Imajo veliko funkcionalno rezervo in so zelo odporni na umazanijo. Serija = 18M, Dimenzije = Ø 18 x 75 mm, Vhodna funkcija = Test (emiter izklopljen), Načelo delovanja = Optoelektronski senzor, Optično načelo delovanja = Senzor s prečnim žarkom (oddajnik), Karakteristika žarka = Kolimiran, Vrsta svetlobe = Laserska rdeča svetloba, Velikost svetlobne točke = Ø 40 mm pri 60 m, Doseg = 0...60 m, Priključek = Konektor, Konektor M12x1, 4-pinski, Material ohišja = Medenina, Material aktivne površine = Steklo, Delovna napetost Ub = 10...30 VDC, Odobritev/Skladnost = cULusCEEACWEEE
