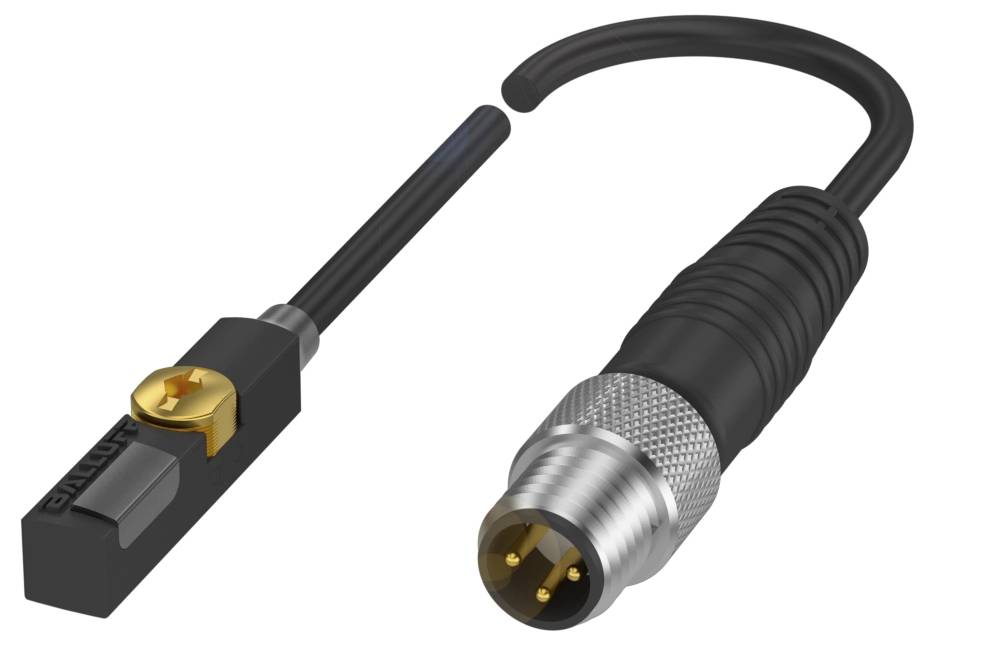

BALLUFF senzor magnetnega polja magneten BMF 235K-PS-C-2A-SA2-S49-00,3 BMF00C4 za T-utor PNP, odpiralni (D x Š x V) 23.5
Ean:
Koda proizvajalca:
Št. izdelka:
Vrsta embalaže
Piece
Vrsta izdelka
senzor magnetnega polja
Maks. obratovalna napetost
30 V/DC
Izhod
PNP, odpiralni
Izvedba
magneten
Podatkovni list izdelka (PDF)
31 kos - zaloga Nemčija
Kos (kos - zaloga Nemčija)
Prihranite
Cena embalaže (z DDV)
1
-
85,99 €
3
3% = 2,38 €
83,61 €
5
4% = 3,34 €
82,65 €
10
5% = 3,97 €
82,02 €
25
5% = 4,69 €
81,30 €
Količinski popusti - namig za prihranek
Prihranite 0,00 €
Število
Skupaj (85,99 € / Kos)
85,99 €
z DDV
Vključena je 14-dnevna politika vračila
Poudarki in podrobnosti
BALLUFF senzor magnetnega polja BMF 235K-PS-C-2A-SA2-S49-00,3 BMF00C4 za T-utor PNP, odpiralni (D x Š x V) 23.5 x 5 x 5.5 mm Piece
- Priključek: priključek M8x1, 3-pinski
- Dimenzije: 23,5 x 5 x 5,5 mm
- Kabel: PUR, 0,3 m
- Načelo delovanja: senzor magnetnega polja
- Oblika utora: T-utor
Tehnične specifikacije
- Glavne značilnosti: Dimenzije: 23,5 x 5 x 5,5 mm
- Priključek: priključek M8x1, 3-pinski
- Uporaba: Pnevmatski valj s T-utorom. Za dimenzije glejte skico v pogledu izdelka.
- Montaža: vstavljanje od zgoraj v T-utor
- Delovna napetost Ub: 10...30 VDC
- Načelo delovanja: senzor magnetnega polja
- Material ohišja: PA 12
- Kabel: PUR, 0,3 m
- Oblika utora: T-utor
- Preklopni izhod: PNP normalno odprt (NO)
- Preklopna frekvenca: 3000 Hz
- Vrsta zaščite: IP67
- Temperatura okolice: -25...85 °C
- Dodatne funkcije:
- Načelo delovanja: senzor magnetnega polja
- Obseg dobave: Kabelska sponka za T-utor
- Dimenzije: 23,5 x 5 x 5,5 mm
- Montaža: vstavljanje od zgoraj v T-utor
- Prikaz funkcij: da
- Izhodna upornost Ra: odprt odtok
- Nazivna delovna napetost Ue DC: 24 V
- Nazivni obratovalni tok Ie: 200 mA
- Nazivna izolacijska napetost Ui: 75 V DC
- Nazivni kratkostični tok: 100 A
- Delovna napetost Ub: 10...30 VDC
- Kategorija uporabe: DC-13
- Največja obremenitvena kapacitivnost pri Ue: 1 µF
- Tok brez obremenitve Io maks., neblažen: 3 mA
- Preostali tok lr maks.: 80 µA
- Preostalo valovanje maks. (% od Ue): 15%
- Preklopna frekvenca: 3000 Hz
- Statični padec napetosti maks.: 2,5 V
- Priključek: priključek M8x1, 3-pinski
- Zaščita pred kratkim stikom: da
- Zaščita pred obratno polarnostjo: ne
- Možnost zamenjave zaščitena: ne
- Aktivna površina, material: PU
- Navor privijanja: 0,4 Nm
- Preklopni izhod: PNP normalno odprt (NO)
- Premer kabla D: 2,50 mm
- Dolžina kabla L: 0,30 m
- Material ohišja: PA 12
- Material plašča: PUR
- EN 60068-2-27, udar: polovični sinus, 30 gn, 11 ms
- EN 60068-2-6, Vibracije: 55 Hz, amplituda 1 mm, 3x30 min
- Vrsta zaščite: IP67
- Temperatura okolice: -25...85 °C
- Stopnja kontaminacije: 3
- Material kabelskega plašča: PUR
- Blagovna znamka: Global
- Zakasnitev izklopa toff maks.: 0,1 ms
- Zakasnitev vklopa, maks.: 0,1 ms
- Nazivna preklopna jakost polja Hn: 1,2 kA/m
- Zagotovljena jakost preklopnega polja Ha: 2 kA/m
- Histereza H maks. (% od Hn): 45%
- Elektrostatična razelektritev: 3A (8kV)
- Emisija: Skupina 1, Razred B
- Uporaba: Pnevmatski valj s T-utorom.|Dimenzije glejte skico v|pogledu izdelka.
- Maks. temperaturni zdrs (% od Hn): 0,3%
- MTTF (40 °C) Material: 355 a
- Vrsta embalaže
Piece
- Vrsta izdelka
senzor magnetnega polja
- Vrsta
BMF 235K-PS-C-2A-SA2-S49-00,3
- Min. obratovalna napetost
10 V/DC
- Maks. obratovalna napetost
30 V/DC
- Obratovalna napetost
10 - 30 V/DC
- Izhod
PNP, odpiralni
- Material ohišja
PA12
- Izvedba
magneten
- Vrsta namestitve
za T-utor
- Priključek
M8, 3 -polni
- Dolžina kabla
0.30 m
IP67
- Dolžina
23.5 mm
- Širina
5 mm
- Višina
5.5 mm
- Mere
(D x Š x V) 23.5 x 5 x 5.5 mm
- Vsebina
1 kos
- Material plašča
PUR
- Delovna napetost
24 V/DC
- Preklopna frekvenca
3000 Hz
- Delovni tok
200 mA
- UKCA
da
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 3420332 BALLUFF senzor magnetnega polja magneten BMF 235K-PS-C-2A-SA2-S49-00,3 BMF00C4 za T-utor PNP, odpiralni (D x Š x V) 23.5
Navodila za uporabo in varnost
Navodila za uporabo in varnost 3420332 BALLUFF senzor magnetnega polja magneten BMF 235K-PS-C-2A-SA2-S49-00,3 BMF00C4 za T-utor PNP, odpiralni (D x Š x V) 23.5
Opis
Naše senzorje magnetnega polja BMF za T-utor je mogoče namestiti neposredno v utor in odlikuje jih še posebej trden oprijem. Lahko se vgradijo v ravne dele, zaradi česar so primerni za prostorsko kritične aplikacije. Balluff ponuja tudi izjemno kratke izvedbe za prilagodljive možnosti uporabe. Senzorji zaznavajo položaj bata brez stika skozi steno valja. Sistem se lahko uporablja za cilindre in prijemala z močnimi in šibkimi magneti. Zahvaljujoč posebej svetlim LED diodam lahko zanesljivo zaznate stanje preklopa senzorjev tudi z velike razdalje. Senzorji magnetnega polja za T-utor so na voljo tudi v kovinskem ohišju za uporabo v zelo zahtevnih okoljih, na primer ob prisotnosti varilnih brizgov ali letečih isker. Ali z elektroniko, občutljivo na magnetno polje, kot je tista, ki se uporablja v industrijskih okoljih z visokimi varilnimi tokovi. Dimenzije = 23,5 x 5 x 5,5 mm, način delovanja = senzor magnetnega polja, priključek = vtič M8x1, 3-pinski, kabel = PUR, 0,3 m, uporaba = pnevmatski valj s T-utorom. Dimenzije so prikazane na skici izdelka., Montaža = vstavljanje od zgoraj v T-utor, Material ohišja = PA 12, Preklopni izhod = PNP normalno odprt (NO), Preklopna frekvenca = 3000 Hz, Obratovalna napetost Ub = 10...30 VDC, Temperatura okolice = -25...85 °C, Zaščitni razred = IP67, Odobritev/skladnost = cULus, CE, UKCA, WEEE
