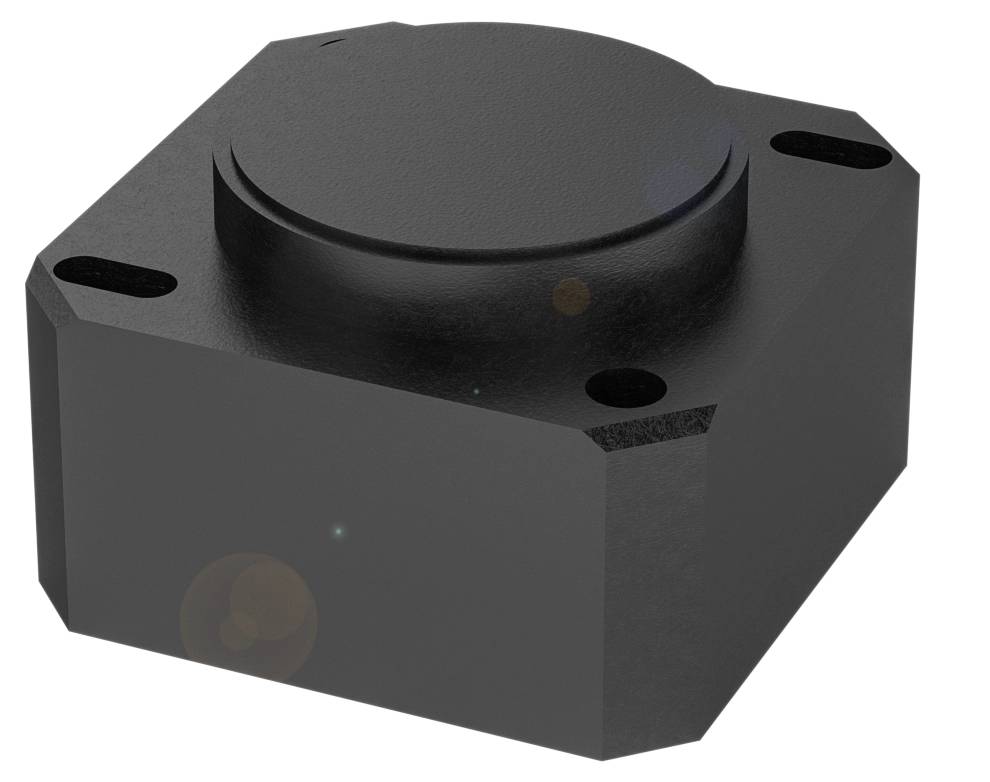

Slika je simbolična
Slika je simbolična
BALLUFF senzor nagiba BSI0010 BSI0010 Merilno območje: 30 - -30 ° analogni napetostni M12 x 1 Piece
Ean:
Koda proizvajalca:
Št. izdelka:
Vrsta embalaže
Piece
Vrsta izdelka
senzor nagiba
Maks. obratovalna napetost
30 V
Merilno območje (maks.)
-30 °
Izhod
analogni napetostni
Podatkovni list izdelka (PDF)
Število
Skupaj (535,00 € / Kos)
535,00 €
z DDV
Vključena je 14-dnevna politika vračila
Poudarki in podrobnosti
BALLUFF senzor nagiba BSI0010 BSI0010 Merilno območje: 30 - -30 ° analogni napetostni M12 x 1 Piece
- Delovna napetost Ub: 12...30 VDC
- Vmesnik: 2x analogni, napetost 0…10 V
- Merilno območje: -30...30°
- Merilni princip: MEMS
- Merilne osi: 2
Tehnične specifikacije
- Glavne značilnosti: Priključek: konektor, M12x1
- Ločljivost: ≤ 0,09 °
- Delovna napetost Ub: 12...30 VDC
- Material ohišja: plastika
- Natančnost: ±1,0°
- Merilne osi: 2
- Merilno območje: -30...30°
- Merilni princip: MEMS
- Vmesnik: 2x analogni, napetost 0…10 V
- Vrsta zaščite: IP67
- IP69
- Temperatura okolice: -40...80 °C
- Dodatno besedilo: Centriranje je možno v območju ±5° odstopanja od vodoravnice
- Dodatne funkcije:
- Dimenzije: 40 x 25 x 40 mm
- Pritrditev: Vijaki
- Nazivna delovna napetost Ue DC: 24 V
- Delovna napetost Ub: 12...30 VDC
- Priključek: M12x1
- Zaščita pred kratkim stikom: da
- Zaščita pred obratno polarnostjo: da
- Možnost zamenjave zaščitena: ne
- MTTF (40 °C): 131 a
- Material ohišja: plastika
- EN 60068-2-27, Udar: da
- EN 60068-2-6, Vibracije: da
- Zaščitni razred: IP67, IP69
- Temperatura okolice: -40...80 °C
- Temperatura skladiščenja: -40...85 °C
- Teža 45 g
- Največja poraba toka: 15 mA
- Ločljivost: ≤ 0,09 °
- Analogni izhod: 2x analogni, napetost 0…10 V
- Natančnost: ±1,0°
- Relativna vlažnost: 95 %, brez kondenzacije
- Merilni princip: MEMS
- Min. upornost obremenitve, analogni izhod: 20 kOhm
- Frekvenca vzorčenja: 20 ms
- Temperaturni zdrs maks.: ±0,8°/10 K
- Merilne osi: 2
- Smer vrtenja: v smeri urinega kazalca
- Vrsta embalaže
Piece
- Vrsta izdelka
senzor nagiba
- Vrsta
BSI0010
- Min. obratovalna napetost
12 V
- Maks. obratovalna napetost
30 V
- Obratovalna napetost
12 - 30 V
- Delovni tok
24 mA
- Merilno območje (min.)
30°
- Merilno območje (maks.)
-30°
- Merilno območje
30 - -30 °
- Resolucija
0.09°
- Število osi
2
- Izhod
analogni napetostni
- Izhodni signal (min.)
0 V
- Izhodni signal (maks.)
10 V
- Merilna točnost ±
0.6°
- Priključek
M12 x 1
- Material ohišja
plastika
- Način montaže
vijačna pritrditev
- Vmesnik
analogni napetostni
- Min. temperatura
-40 °C
- Maks. temperatura
80 °C
IP67/IP69
- Dolžina
40 mm
- Širina
40 mm
- Višina
25 mm
- Vsebina
1 kos
- Nazivna napetost
30 V
- Material
plastika
- Delovna napetost
24 V/DC
- UKCA
da
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 3418100 BALLUFF senzor nagiba BSI0010 BSI0010 Merilno območje: 30 - -30 ° analogni napetostni M12 x 1 Piece
Navodila za uporabo in varnost
Navodila za uporabo in varnost 3418100 BALLUFF senzor nagiba BSI0010 BSI0010 Merilno območje: 30 - -30 ° analogni napetostni M12 x 1 Piece
Opis
Senzorji nagiba, ki temeljijo na MEMS, so idealni za nadzor položaja strojnih komponent v dveh oseh. Merilni princip = merilni sistem na osnovi MEMS, merilne osi = 2, merilno območje = -30...30°, delovna napetost Ub = 12...30 VDC, vmesnik = 2x analogni, napetost 0,10 V, ločljivost = ? 0,09 °, Natančnost = ±0,6°, Priključek = Konektor, M12x1, Material ohišja = Plastika, Temperatura okolice = -25...85 °C, Zaščitni razred = IP67, Odobritev/skladnost = CEcULusWEEE, Dodatno besedilo = Centriranje možno v območju ±5° odstopanja od vodoravnice
