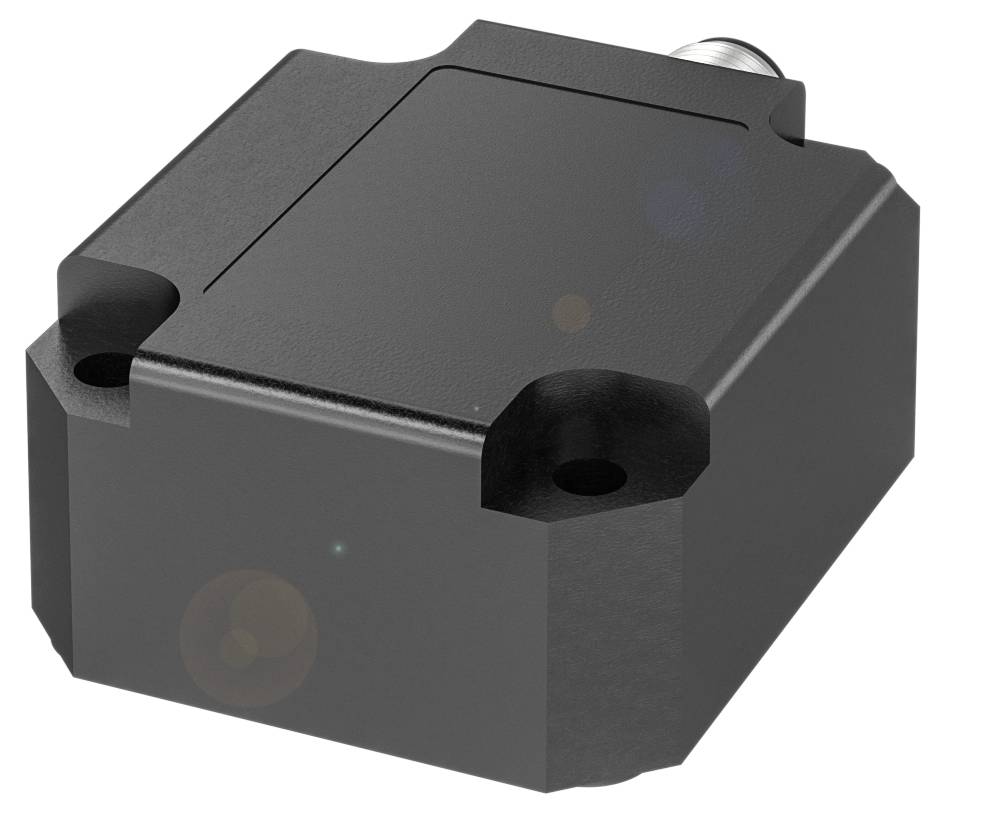

BALLUFF senzor nagiba BSI0015 BSI0015 Merilno območje: 360 - 0 ° analogni M12 x 1
Ean:
Koda proizvajalca:
Št. izdelka:
Vrsta izdelka
senzor nagiba
Maks. obratovalna napetost
30 V
Merilno območje (maks.)
0 °
Izhod
analogni tokovni
Priključek
M12 x 1
Podatkovni list izdelka (PDF)
Število
Skupaj (885,00 € / Kos)
885,00 €
z DDV
Vključena je 14-dnevna politika vračila
Poudarki in podrobnosti
BALLUFF senzor nagiba BSI0015 BSI0015 Merilno območje: 360 - 0 ° analogni M12 x 1
- Delovna napetost Ub: 10...30 VDC
- Vmesnik: Analogni, tok 4…20 mA
- Merilno območje: 0...360°
- Merilni princip: MEMS
- Merilne osi: 1
Tehnične specifikacije
- Glavne značilnosti: Priključek: konektor, M12x1
- Ločljivost: ≤ 0,01 °
- Delovna napetost Ub: 10...30 VDC
- Material ohišja: plastika
- Natančnost: ±0,25°
- Merilne osi: 1
- Merilno območje: 0...360°
- Merilni princip: MEMS
- Vmesnik: Analogni, tok 4…20 mA
- Vrsta zaščite: IP67
- Temperatura okolice: -40...80 °C
- Dodatno besedilo: Centriranje preko 360° v navpičnem položaju je možno
- Dodatne funkcije:
- Dimenzije: 50 x 27 x 78 mm
- Pritrditev: Vijaki
- Nazivna delovna napetost Ue DC: 24 V
- Zakasnitev pripravljenosti tv maks.: 1 s
- Delovna napetost Ub: 10...30 VDC
- Razred zaščite: III
- Priključek: M12x1
- Zaščita pred kratkim stikom: da
- Zaščita pred obratno polarnostjo: da
- Možnost zamenjave zaščitena: ne
- MTTF (40 °C): 121 a
- Material ohišja: plastika
- EN 60068-2-27, Udar: da
- EN 60068-2-6, Vibracije: da
- Vrsta zaščite: IP67
- Temperatura okolice: -40...80 °C
- Stopnja onesnaženosti: 3
- Temperatura skladiščenja: -40...85 °C
- Teža 110 g
- Največja poraba toka: 25 mA
- Ločljivost: ≤ 0,01 °
- Natančnost: ±0,25°
- Relativna vlažnost: 95 %, brez kondenzacije
- Merilni princip: MEMS
- Frekvenca vzorčenja: 20 ms
- Temperaturni zdrs maks.: ±0,1°/10 K
- Merilne osi: 1
- Največja upornost obremenitve, analogni izhod: 900 ohmov
- Vmesnik za smer vrtenja: v smeri urinega kazalca
- Pogoji okolice analognega izhoda: Analogni, tok 4…20 mA
- Vrsta izdelka
senzor nagiba
- Vrsta
BSI0015
- Min. obratovalna napetost
10 V
- Maks. obratovalna napetost
30 V
- Obratovalna napetost
10 - 30 V
- Delovni tok
24 mA
- Merilno območje (min.)
360°
- Merilno območje (maks.)
0°
- Merilno območje
360 - 0 °
- Resolucija
0.01°
- Število osi
1
- Izhod
analogni tokovni
- Izhodni signal (min.)
4 mA
- Izhodni signal (maks.)
20 mA
- Merilna točnost ±
0.25°
- Priključek
M12 x 1
- Material ohišja
plastika
- Način montaže
vijačna pritrditev
- Vmesnik
analogni
- Min. temperatura
-40 °C
- Maks. temperatura
80 °C
IP67
- Dolžina
78.0 mm
- Širina
50.0 mm
- Višina
27.0 mm
- Vsebina
1 kos
- Nazivna napetost
30 V
- Material
plastika
- Delovna napetost
24 V/DC
- UKCA
da
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 3418067 BALLUFF senzor nagiba BSI0015 BSI0015 Merilno območje: 360 - 0 ° analogni M12 x 1
Navodila za uporabo in varnost
Navodila za uporabo in varnost 3418067 BALLUFF senzor nagiba BSI0015 BSI0015 Merilno območje: 360 - 0 ° analogni M12 x 1
Opis
Senzorji nagiba neprekinjeno zaznavajo rotacijske gibe v eni osi. Merilni princip = merilni sistem na osnovi MEMS, merilne osi = 1, merilno območje = 0...360°, delovna napetost Ub = 10...30 VDC, vmesnik = analogni, tok 4,20 mA, ločljivost = ? 0,01 °, Natančnost = ±0,25°, Priključek = Konektor, M12x1, Material ohišja = Plastika, Temperatura okolice = -40 ... 85 °C, Razred zaščite = IP67, Odobritev/skladnost = CEcULusWEEE, Dodatno besedilo = Centriranje preko 360° v navpičnem položaju je možno
