Name: BALLUFF senzor razdalje induktiven BAW M12MF2-UAC40F-BP03 BAW0017 M12 nezvezna vgradnja analogni napetostni (Ø x V) 12 m
Brand: BALLUFF
SKU: 3416824
Availability: BackOrder

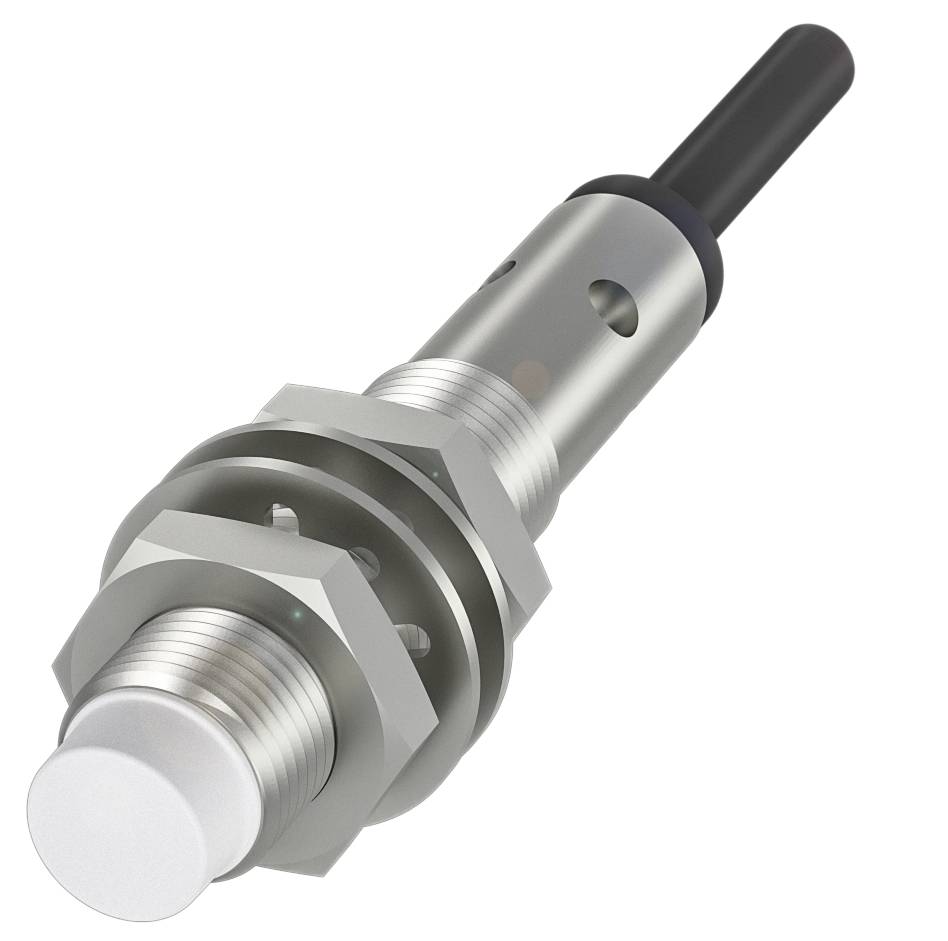

Cilindrični kovinski senzor z navojem in kablom, primeren za industrijske aplikacije za zaznavanje objektov ali razdalje.

Slika je simbolična

Vrsta izdelka

senzor razdalje

Maks. obratovalna napetost

30 V/DC

Izhod

analogni napetostni

Izvedba

induktiven

Priključek

kabel

Podatkovni list izdelka (PDF)

Dostava sre.,25.11.

Število

kos - zaloga Nemčija

Skupaj (255,00 € / Kos)

255,00 €

z DDV

Samo 20,00 €

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Poudarki in podrobnosti

BALLUFF senzor razdalje BAW M12MF2-UAC40F-BP03 BAW0017 M12 nezvezna vgradnja analogni napetostni (Ø x V) 12 mm x 65 m

Dimenzije: Ø 12 x 65 mm
Izvedba: M12x1
Namestitev: ni vgradna
Razpon: 1...4 mm
Analogni izhod: Analogni, napetost 0...10 V

Tehnične specifikacije

Glavne značilnosti: Dimenzije: Ø 12 x 65 mm
Aktivna površina, material: PBT
Analogni izhod: Analogni, napetost 0...10 V
Priključek: Kabel, 3,00 m, PUR
Izhodna karakteristika: padanje pri približevanju
Izvedba: M12x1
Delovna napetost Ub: 15...30 VDC
Namestitev: ni vgradna
Material ohišja: ponikljana medenina
Mejna frekvenca –3 dB: 500 Hz
Odstopanje linearnosti največ: ±90 µm
Razpon: 1...4 mm
Vrsta zaščite: IP67
Temperatura okolice: -10...70 °C
Ponovljivost glede na BWN: ±10 µm
Dodatne funkcije:
Dimenzije: Ø 12 x 65 mm
Prikaz delovne napetosti: ne
Prikaz funkcij: Prikaz nastavitve
Nazivna delovna napetost Ue DC: 24 V
Nazivna izolacijska napetost Ui: 250 V AC
Delovna napetost Ub: 15...30 VDC
Preostalo valovanje maks. (% od Ue): 15%
Zaščitni razred II
Zaščita pred kratkim stikom: da
Zaščita pred obratno polarnostjo: da
MTTF (40 °C): 640 a
Aktivna površina, material: PBT
Navor privijanja: 15 Nm
Velikost M12x1
Dolžina montaže: 35,5 mm
Namestitev: ni vgradna
Vrsta povezave: Kabel, 3,00 m, PUR
Premer kabla D: 4,60 mm
Dolžina kabla L: 3 m
Material ohišja: ponikljana medenina
Material plašča: PUR
EN 60068-2-27, udar: polovični sinus, 30 gn, 11 ms
EN 60068-2-6, Vibracije: 55 Hz, amplituda 1 mm, 3x30 min
Vrsta zaščite: IP67
Temperatura okolice: -10...70 °C
Stopnja kontaminacije: 3
Število vodnikov: 3
Presek vodnika: 0,34 mm²
Tok brez obremenitve Io maks. pri Ue: 10 mA
Merilno območje: 1...4 mm
Mejna frekvenca –3 dB: 500 Hz
Upornost obremenitve RL min.: 2000 ohmov
Nagib U: 3,30 V/mm
Odstopanje linearnosti največ: ±90 µm
Območje linearnosti Sl: 1...4 mm
Temperaturni premik največje končne vrednosti: ±5,0 %
Analogni izhod: Analogni, napetost 0...10 V
Izhodna karakteristika: padanje pri približevanju
Izhodna napetost pri Se: 5 V
Izhodna napetost pri Sl max.: 10 V
Izhodna napetost pri Sl min.: 0 V
Možnost zamenjave zaščitenega območja zaznavanja/merilnega območja: da
Ponovljivost v skladu s funkcionalno varnostjo BWN: ±10 µm

Vrsta izdelka: senzor razdalje

Vrsta: BAW M12MF2-UAC40F-BP03

Min. obratovalna napetost: 15 V/DC

Maks. obratovalna napetost: 30 V/DC

Obratovalna napetost: 15 - 30 V/DC

Izhod: analogni napetostni

Material ohišja: medenina (pocinkana)
PBT

Izvedba: induktiven

Material - lastnosti: ponikljan

Vrsta namestitve: nezvezna vgradnja

Vgradna velikost (senzor): M12

Priključek: kabel

Dolžina kabla: 3 m

Min. temperatura: -10 °C

Maks. temperatura: 70 °C

: IP67

Dolžina: 65 mm

Višina: 65 m

Premer: 12 mm

Mere: (Ø x V) 12 mm x 65 m

Vsebina: 1 kos

Nazivna napetost: 24 V

Preklopna frekvenca: 500 Hz

UKCA: da

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 3416824 BALLUFF senzor razdalje induktiven BAW M12MF2-UAC40F-BP03 BAW0017 M12 nezvezna vgradnja analogni napetostni (Ø x V) 12 m

Navodila za uporabo in varnost

Navodila za uporabo in varnost 3416824 BALLUFF senzor razdalje induktiven BAW M12MF2-UAC40F-BP03 BAW0017 M12 nezvezna vgradnja analogni napetostni (Ø x V) 12 m

Opis

Naši induktivni senzorji razdalje BAW merijo različne položaje in razdalje ter lahko razlikujejo med različnimi materiali. Delujejo brezkontaktno, zato se ne obrabljajo in jih odlikuje dolga življenjska doba. Njihova funkcija učenja ima nastavljivo območje linearnosti, kar omogoča hiter zagon med prvo namestitvijo in zagotavlja minimalen čas izpada pri zamenjavi senzorja. Zaradi raznolikosti razpoložljivih izvedb je mogoče induktivne senzorje razdalje enostavno integrirati v katero koli aplikacijo. Ključna področja uporabe vključujejo spremljanje gibanja pri spajanju, prebijanju ali vpenjanju naprav v strojništvu ali zaznavanje neravnovesij in raztezkov osi. Induktivni senzorji razdalje zagotavljajo absolutni analogni signal napetosti, toka ali IO-Link. Dimenzije = Ø 12 x 65 mm, Zasnova = M12x1, Namestitev = neravninska, Območje = 1...4 mm, Analogni izhod = Analogni, Napetost 0...10 V, Izhodna karakteristika = padajoča ob približevanju, Mejna frekvenca -3 dB = 500 Hz, Ponovljivost glede na BWN = ±10 µm, Odstopanje linearnosti maks. = ±90 µm, Material ohišja = ponikljana medenina, Material zaznavne površine = PBT, Priključek = Kabel, 3,00 m, PUR, Obratovalna napetost Ub = 15...30 VDC, Temperatura okolice = -10...70 °C, Zaščitni razred = IP67, Odobritev/Skladnost = CE, UKCA, cULus, WEEE
