BALLUFF sistem merjenja položaja magneten BMP000A BMP000A analogni (D x Š x V) 170 x 17.5 x 9.6 mm Piece

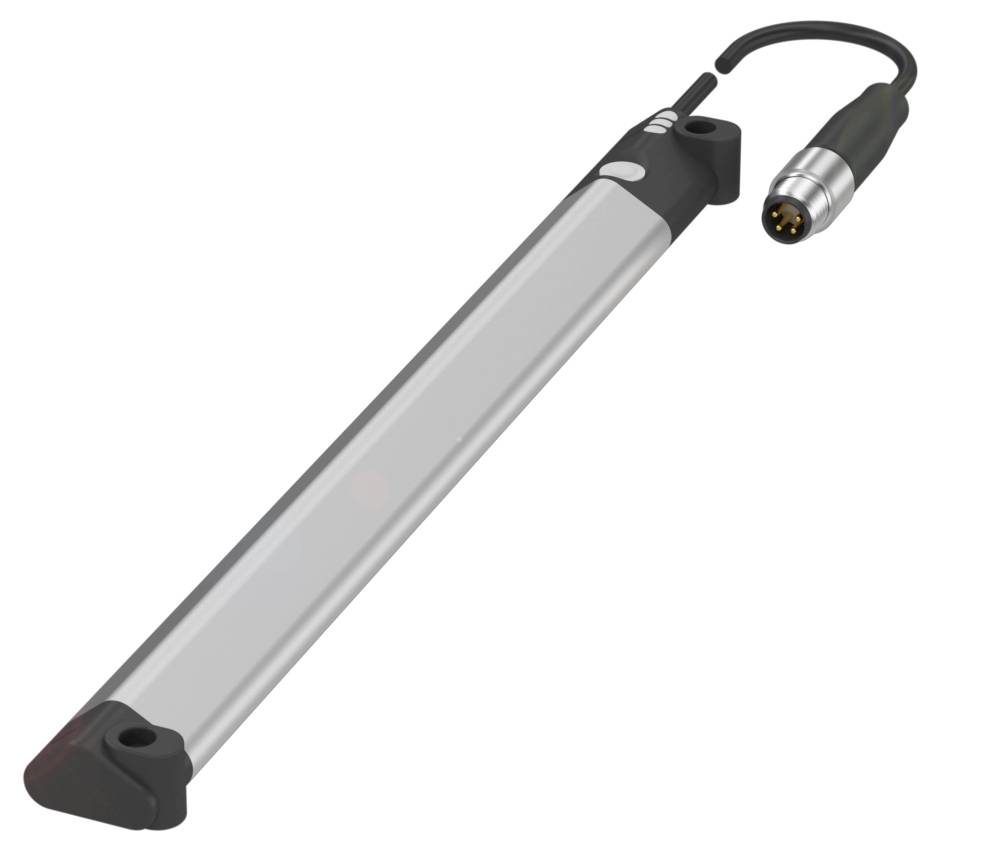

Podolgovati, srebrni senzor s črnim robom in kabelskim priključkom na enem koncu, ki se uporablja za merjenje gibanja.

Slika je simbolična

Vrsta embalaže

Piece

Vrsta izdelka

sistem merjenja položaja

Maks. obratovalna napetost

30 V

Izhod

analogni

Izvedba

magneten

Podatkovni list izdelka (PDF)

Dostava tor, 17.11.

Kos (kos - zaloga Nemčija)

Prihranite

Cena embalaže (z DDV)

Količinski popusti - namig za prihranek

Prihranite 0,00 €

Število

kos - zaloga Nemčija

Skupaj (495,00 € / Kos)

495,00 €

z DDV

Samo 29,00 €

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Poudarki in podrobnosti

BALLUFF sistem merjenja položaja BMP000A BMP000A analogni (D x Š x V) 170 x 17.5 x 9.6 mm Piece

Dimenzije: 17,5 x 9,6 x 170 mm
Vmesnik: IO-Link 1.1
Merilno območje: 160 mm
Analogni izhod: Analogni, napetostni/analogni, preklopni tok 0…10 V/4…20 mA
Ločljivost: ≤ 1 µm (IO-Link), 12 bitov (analogno)

Tehnične specifikacije

Glavne značilnosti: Dimenzije: 17,5 x 9,6 x 170 mm
Analogni izhod: Analogni, napetostni/analogni, preklopni tok 0…10 V/4…20 mA
Priključek: Kabel s konektorjem, konektor M8x1, 4-pinski, 0,5 m, PUR
Ločljivost: ≤ 1 µm (IO-Link), 12 bitov (analogno)
Delovna napetost Ub: 15...30 VDC
Material ohišja: PA 12
aluminij
Odstopanje linearnosti tipično: ±250 µm
Merilno območje: 160 mm
Vmesnik: IO-Link 1.1
Vrsta zaščite: IP67
Temperatura okolice: -25...85 °C
Ponovljivost: 100 µm
Dodatne funkcije:
Načelo delovanja: Sistem za merjenje položaja magnetnega polja
Obseg dobave: Kratek vodnik
Material: Naprava
Dimenzije: 17,5 x 9,6 x 170 mm
Indikator delovne napetosti: Delovanje - zelena LED dioda
Prikaz funkcij: rumena LED
Nazivna delovna napetost Ue DC: 24 V
Nazivna izolacijska napetost Ui: 75 V DC
Zakasnitev pripravljenosti tv maks.: 100 ms
Delovna napetost Ub: 15...30 VDC
Priključek: priključek M8x1, 4-pinski, A-kodiranje
Zaščita pred kratkim stikom: da
Zaščita pred obratno polarnostjo: da
MTTF (40 °C): 201 a
Premer kabla D: 2,4 mm
Dolžina kabla L: 0,5 m
Material ohišja: PA 12 | Aluminij
Material plašča: PUR
Število vodnikov: 4
Kabel, min. polmer upogibanja, fiksna namestitev: 3 x D
Kabel, min. polmer upogibanja, fleksibilna namestitev: 10 x D
Material kabelskega plašča: PUR
Največji navor privijanja: 0,1 Nm
Tok brez obremenitve Io maks. pri Ue: 25 mA
Uporaba: Pozicioniranje
Merilno območje: 160 mm
Ločljivost: ≤ 1 µm (IO-Link), 12 bitov (analogno)
Ponovljivost: 100 µm
Temperaturni premik največje končne vrednosti: ±0,3 %
Diagnostični prikaz Napaka: Napaka - rdeča LED dioda
Izhodni tok maks. (analogni U): 5 mA
Največja upornost obremenitve RL (analogni I): 500 ohmov
Tokovna nosilnost v načinu SIO: ≤ 100 mA
Odstopanje linearnosti tipično: ±250 µm
Največja hitrost merjenja: 1 kHz
Razredi funkcij IO-Link: 0x8001 Binarni podatkovni kanal|0x8004 Ukazi za učenje
ID-ji profilov IO-Link: 0x000B SSP3.2|0x4000 Identifikacija in diagnoza
Podprti profili IO-Link: Common Profile|Smart Sensor Profile - Merjenje

Vrsta embalaže: Piece

Vrsta izdelka: sistem merjenja položaja

Vrsta: BMP000A

Min. obratovalna napetost: 15 V

Maks. obratovalna napetost: 30 V

Obratovalna napetost: 15 - 30 V

Izhod: analogni

Dolžina kabla: 0.5 m

Izvedba: magneten

Priključek: M8, 4 -polni

Material ohišja: PA 12

: IP67

Min. temperatura: -25 °C

Maks. temperatura: 85 °C

Dolžina: 170 mm

Širina: 17.5 mm

Višina: 9.6 mm

Mere: (D x Š x V) 170 x 17.5 x 9.6 mm

Material plašča: PUR

Nazivna napetost: 30 V

Delovna napetost: 24 V/DC

Delovni tok: 24 mA

UKCA: da

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 3420018 BALLUFF sistem merjenja položaja magneten BMP000A BMP000A analogni (D x Š x V) 170 x 17.5 x 9.6 mm Piece

Navodila za uporabo in varnost

Navodila za uporabo in varnost 3420018 BALLUFF sistem merjenja položaja magneten BMP000A BMP000A analogni (D x Š x V) 170 x 17.5 x 9.6 mm Piece

Opis

Sistemi za merjenje položaja magnetnega polja BMP vam omogočajo zanesljivo in brez obrabe spremljanje tekočih delovnih procesov. Njihova inteligentna linearna povratna zanka, na primer v kompaktnih prijemalih, napravah za prebijanje ali menjalnikih orodij, vam pomaga nadzorovati različne procese, zagotavljati sočasno obdelavo predmetov in ohranjati energetsko učinkovitost. Naši sistemi za merjenje položaja magnetnega polja zagotavljajo visoko zanesljivost procesov in kakovost avtomatizacije. Sistem za merjenje položaja magnetnega polja, vrsta povezave 01 = kabel s konektorjem, primarni material ohišja = PA 12, razred zaščite = IP67, uporaba = pozicioniranje
