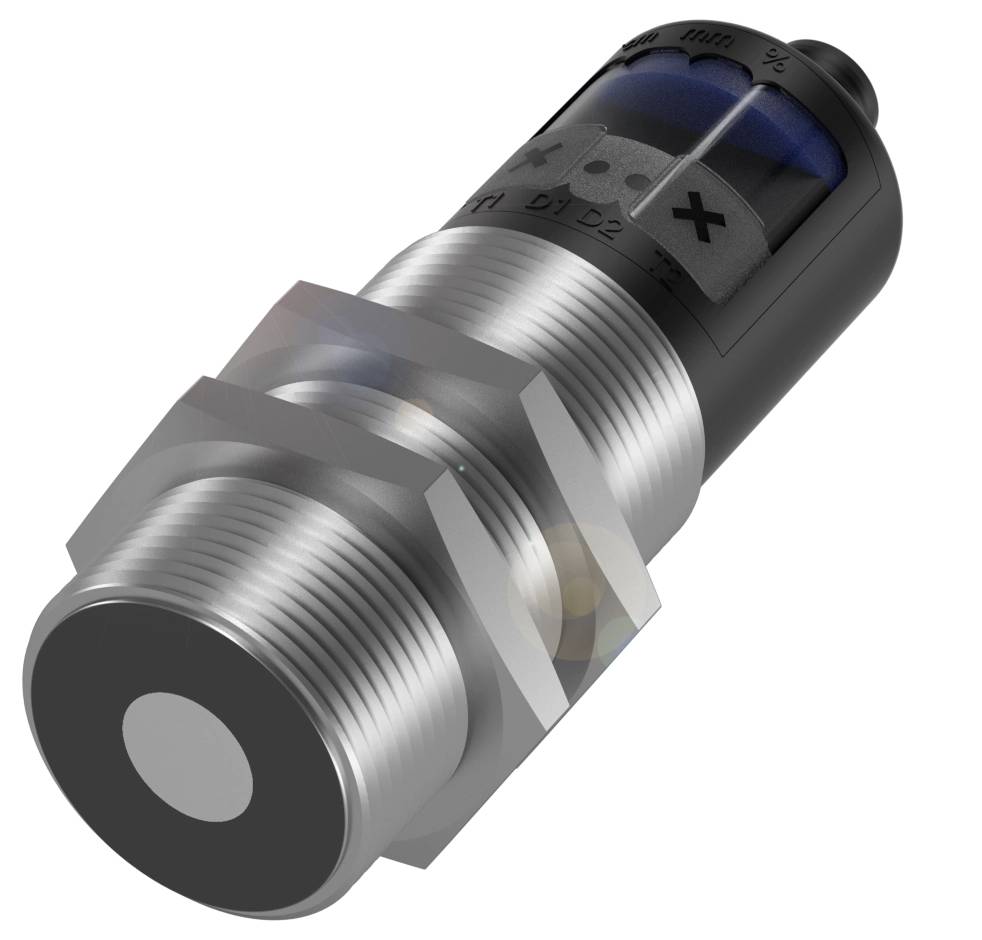

BALLUFF ultrazvočni senzor ultrazvok M30 PNP BUS005M
Ean:
Koda proizvajalca:
Št. izdelka:
Vrsta izdelka
ultrazvočni senzor
Maks. obratovalna napetost
30 V
Izhod
PNP
Preklopna razdalja (maks.)
350 mm
Izvedba
ultrazvok
Podatkovni list izdelka (PDF)
Število
Skupaj (785,00 € / Kos)
785,00 €
z DDV
Vključena je 14-dnevna politika vračila
Poudarki in podrobnosti
BALLUFF ultrazvočni senzor M30 PNP BUS005M
- Priključek: Priključek, priključek M12x1, 5-pinski
- Izvedba: Ø 30 mm
- Preklopni izhod: PNP normalno odprt/zaprt (NO/NC)
- Material ohišja: ponikljana medenina
- PBT, TPU
- Analogni izhod: Analogni, napetostni/analogni, tok 0…10 V/4…20 mA
Dodatne informacije
Tehnične specifikacije
- Glavne značilnosti: Aktivna površina, material: PU pena/epoksi smola/steklo
- Analogni izhod: Analogni, napetostni/analogni, tok 0…10 V/4…20 mA
- Priključek: Priključek, priključek M12x1, 5-pinski
- Izvedba: Ø 30 mm
- Delovna napetost Ub: 9...30 VDC
- Material ohišja: ponikljana medenina
- PBT, TPU
- Razpon: 65...600 mm
- Preklopni izhod: PNP normalno odprt/zaprt (NO/NC)
- Preklopna frekvenca: 12 Hz
- Vrsta zaščite: IP67
- Temperatura okolice: -25...70 °C
- Ponovljivost: ± 0,15 % celotnega obsega
- Dodatne funkcije:
- Nazivna delovna napetost Ue DC: 24 V
- Delovna napetost Ub: 9...30 VDC
- Preklopna frekvenca: 12 Hz
- Priključek: M12x1 konektor, 5-pinski
- Zaščita pred kratkim stikom: da
- Zaščita pred obratno polarnostjo: da
- Nazivna preklopna razdalja Sn: 350 mm
- Maks. izhodni tok: 200 mA
- Prikaz: Vrednost razdalje - segmentni prikaz
- Histereza H maks.: 5 mm
- Uporaba: Merjenje razdalje
- Merilno območje: 65...600 mm
- Vhodna funkcija: sinhronizacijski signal
- Največja poraba toka: 80 mA
- Sinhronizacija: notranja, največ 10 senzorjev
- Ultrazvočna frekvenca: 400 kHz
- Ločljivost: ≤ 0,025 mm
- Ponovljivost: ± 0,15 % celotnega obsega
- Največja upornost obremenitve RL (analogni I): 500 ohmov pri UB> 20 V | 100 Ohmov pri UB< 20 V
- Upornost obremenitve RL min. (analogni U): 100 kOhm pri UB> 15 V
- Vrsta izdelka
ultrazvočni senzor
- Vrsta
BUS005M
- Min. obratovalna napetost
9 V
- Maks. obratovalna napetost
30 V
- Obratovalna napetost
9 - 30 V
- Izhod
PNP
- Preklopna razdalja (maks.)
350 mm
- Preklopna frekvenca
12 Hz
- Izvedba
ultrazvok
- Priključek
moški konektor M12, 5-polni
- Vgradna velikost (senzor)
M30
- Material - lastnosti
ponikljan
- Material ohišja
medenina
- Kontakt
1 PNP
IP67
- Min. temperatura
-25 °C
- Maks. temperatura
70 °C
- Dolžina
94.5 mm
- Premer
30 m
- Mere
(Ø x D) 30 m x 94.5 mm
- Tokovna obremenitev na vtično mesto
200 mA
- Nazivna napetost
30 V
- Delovna napetost
24
- UKCA
da
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 3416273 BALLUFF ultrazvočni senzor ultrazvok M30 PNP BUS005M
Navodila za uporabo in varnost
Navodila za uporabo in varnost 3416273 BALLUFF ultrazvočni senzor ultrazvok M30 PNP BUS005M
Opis
Zaznavanje položaja ali prepoznavanje predmetov v trdnih, praškastih in tekočih medijih – nadzorujejo prisotnost in štejejo predmete brez stika. So univerzalno uporabni in delujejo ne glede na barvo in teksturo površine. Megla, prah ali umazanija zanje niso problem. Njihova visoka ločljivost in majhne slepe cone zagotavljajo izjemno natančnost. Ultrazvočni senzorji se razlikujejo po svojem izhodnem signalu. Zasnova = Ø 30 mm, Analogni izhod = Analogni, Napetost/Analogni, Tok 0,10 V/4,20 mA linearno naraščajoč/padajoč, Preklopni izhod = PNP normalno odprt/zaprt (NO/NC), Priključek = Konektor, Konektor M12x1, 5-pinski, Material ohišja = Medenina PBT, TPU, Material zaznavne površine = PU pena/epoksi smola/steklo, Doseg = 65...600 mm, Preklopna frekvenca = 12 Hz, Odobritev/Skladnost = cULus LISTEDCEEACWEEE, Temperatura okolice = -25...70 °C, Zaščitni razred = IP67, Natančnost ponovitve = ± 0,15 % FS, Delovna napetost Ub = 9...30 VDC
