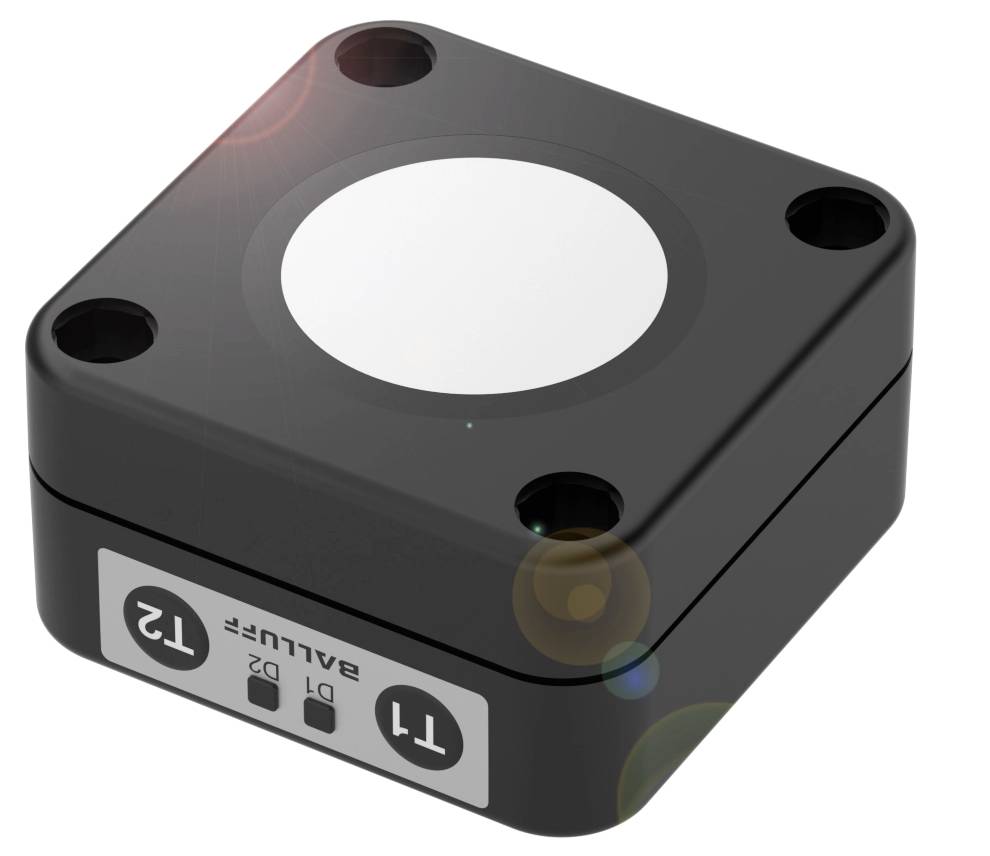

BALLUFF ultrazvočni senzor ultrazvok NPN, menjalni;PNP, menjalni BUS006C
Ean:
Koda proizvajalca:
Št. izdelka:
Vrsta izdelka
ultrazvočni senzor
Min. obratovalna napetost
9 V
Maks. obratovalna napetost
30 V
Vrsta
BUS006C
Priključek
moški konektor M12, 5-polni
Podatkovni list izdelka (PDF)
Število
Skupaj (329,00 € / Kos)
385,00 €
-15 %
329,00 €
z DDV
Vključena je 14-dnevna politika vračila
Poudarki in podrobnosti
BALLUFF ultrazvočni senzor NPN, menjalni;PNP, menjalni BUS006C
- Priključek: Priključek, priključek M12x1, 5-pinski
- Oblika: kvader
- Preklopni izhod: PNP/NPN normalno odprt/zaprt (NO/NC) push-pull
- Vmesnik: IO-Link 1.0
- Material ohišja: PBT
Dodatne informacije
Tehnične specifikacije
- Glavne značilnosti: Aktivna površina, material: PU pena/epoksi smola/steklo
- Priključek: Priključek, priključek M12x1, 5-pinski
- Oblika: kvader
- Delovna napetost Ub: 9...30 VDC
- Material ohišja: PBT
- Razpon: 350...5000 mm
- Preklopni izhod: PNP/NPN normalno odprt/zaprt (NO/NC) push-pull
- Preklopna frekvenca: 4 Hz
- Vmesnik: IO-Link 1.0
- Vrsta zaščite: IP67
- Temperatura okolice: -25...70 °C
- Ponovljivost: ± 0,15 % celotnega obsega
- Dodatne funkcije:
- Dimenzije: 62,2 x 62,2 x 32,7 mm
- Montaža: 4-luknjična montaža z vijaki | vijaki M8
- Nazivna delovna napetost Ue DC: 24 V
- Delovna napetost Ub: 9...30 VDC
- Preklopna frekvenca: 4 Hz
- Priključek: M12x1 konektor, 5-pinski
- Zaščita pred kratkim stikom: da
- Zaščita pred obratno polarnostjo: da
- Nazivna preklopna razdalja Sn: 3400 mm
- MTTF (40 °C): 389 a
- Aktivna površina, material: PU pena/epoksi smola/steklo
- Preklopni izhod: PNP/NPN normalno odprt/zaprt (NO/NC) push-pull
- Material ohišja: PBT
- Vrsta zaščite: IP67
- Temperatura okolice: -25...70 °C
- Maks. izhodni tok: 100 mA
- Izhodni podatki procesa: Vrednost razdalje | Stanje preklopa
- Min. cikel procesnih podatkov: 43 ms
- Serija: Q62K1
- Zaslon: 2x tribarvna LED
- Nastavitev: Gumb (2x)
- Temperatura skladiščenja: -40...85 °C
- Histereza H maks.: 50 mm
- Uporaba: Merjenje razdalje | Zaznavanje objektov
- Merilno območje: 350...5000 mm
- Način delovanja: IO-Link|Difuzni senzor (preklopna točka)|Difuzni senzor (okno)|Retroreflektivna pregrada
- Vhodna funkcija: način SIO/način IO-Link
- Največja poraba toka: 60 mA
- Sinhronizacija: notranja, največ 10 senzorjev
- Ultrazvočna frekvenca: 120 kHz
- Ločljivost: ≤ 0,180 mm
- Ponovljivost: ± 0,15 % celotnega obsega
- Vmesnik: IO-Link 1.0
- Možnosti nastavitev vmesnika: Preklopna točka (2x za okno) | Način SIO/način IO-Link | Filter izmerjene vrednosti | Histereza | Moč filtra (10 stopenj) | Način delovanja | Območje dušenja ospredja | Normalno odprt/zaprt | Tovarniška nastavitev (ponastavitev)
- Vrsta izdelka
ultrazvočni senzor
- Vrsta
BUS006C
- Priključek
moški konektor M12, 5-polni
- Delovna napetost
24
- Min. obratovalna napetost
9 V
- Maks. obratovalna napetost
30 V
- Obratovalna napetost
9 - 30 V
- Izhod
NPN, menjalni;PNP, menjalni
- Min. temperatura
-25 °C
- Maks. temperatura
70 °C
IP67
- Vsebina
1 kos
- Dolžina
32.7 mm
- Širina
62.2 mm
- Višina
62.2 mm
- Mere
(D x Š x V) 32.7 x 62.2 x 62.2 mm
- Izvedba
ultrazvok
- Tokovna obremenitev na vtično mesto
100 mA
- Material ohišja
PBT
- Material
PBT
- Nazivna napetost
30 V
- Preklopna razdalja (maks.)
3400 mm
- Preklopna frekvenca
4 Hz
- UKCA
da
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 3416167 BALLUFF ultrazvočni senzor ultrazvok NPN, menjalni;PNP, menjalni BUS006C
Navodila za uporabo in varnost
Navodila za uporabo in varnost 3416167 BALLUFF ultrazvočni senzor ultrazvok NPN, menjalni;PNP, menjalni BUS006C
Opis
Merijo nivoje polnjenja, višine ali posedanja brez stika. So univerzalno uporabni in delujejo ne glede na barvo in teksturo površine. Visoka ločljivost, dolgi dosegi in majhne slepe cone zagotavljajo izjemno natančnost. Ultrazvočni senzorji se razlikujejo po napetostnem ali tokovnem izhodu in različicah z dodatnim preklopnim izhodom. Zasnova = kvader, Vmesnik = IO-Link 1.0, Preklopni izhod = PNP/NPN normalno odprt/zaprt (NO/NC) potisni/vlečni, Priključek = Konektor, Konektor M12x1, 5-pinski, Material ohišja = PBT, Material zaznavne površine = PU pena/epoksi smola/steklo, Doseg = 350...5000 mm, Preklopna frekvenca = 4 Hz, Odobritev/skladnost = cULus LISTEDCEEACWEEE, Temperatura okolice = -25...70 °C, Zaščitni razred = IP67, Natančnost ponovitve = ± 0,15 % FS, Delovna napetost Ub = 9...30 VDC
