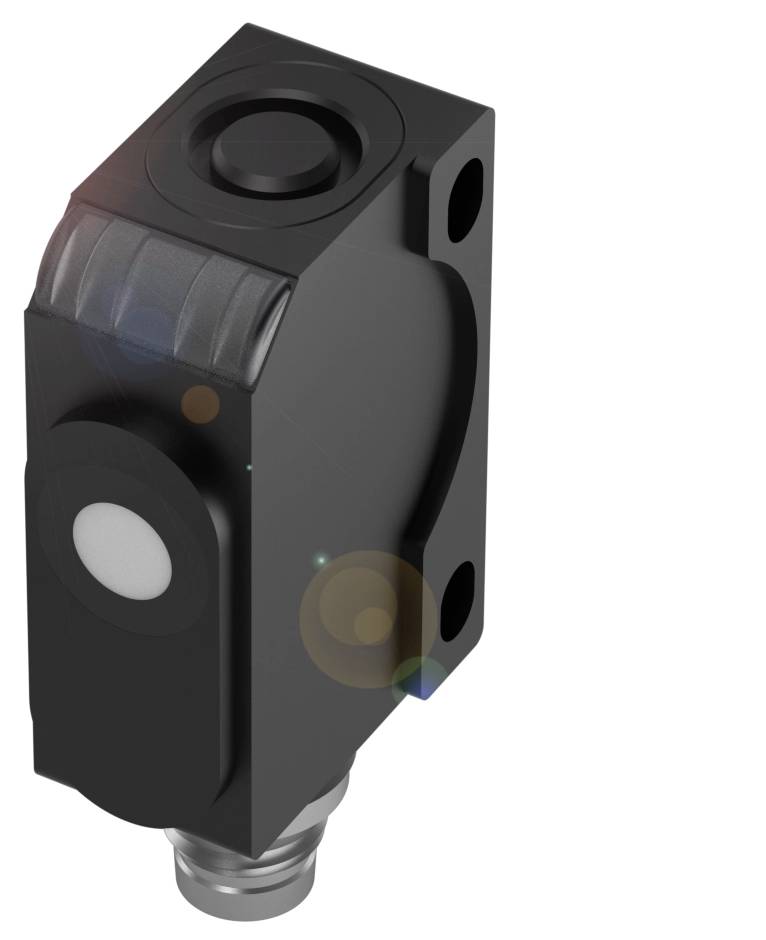

Slika je simbolična
Slika je simbolična
BALLUFF ultrazvočni senzor ultrazvok PNP BUS0021
Ean:
Koda proizvajalca:
Št. izdelka:
Vrsta izdelka
ultrazvočni senzor
Maks. obratovalna napetost
30 V
Izhod
PNP
Preklopna razdalja (maks.)
70 mm
Izvedba
ultrazvok
Podatkovni list izdelka (PDF)
Število
Skupaj (339,00 € / Kos)
395,00 €
-14 %
339,00 €
z DDV
Vključena je 14-dnevna politika vračila
Poudarki in podrobnosti
BALLUFF ultrazvočni senzor PNP BUS0021
- Priključek: Priključek, priključek M8x1, 4-pinski
- Oblika: kvader
- Preklopni izhod: PNP normalno odprt/zaprt (NO/NC)
- Material ohišja: ABS
- Aktivna površina, material: PU pena/epoksi smola/steklo
Dodatne informacije
Tehnične specifikacije
- Glavne značilnosti: Aktivna površina, material: PU pena/epoksi smola/steklo
- Priključek: Priključek, priključek M8x1, 4-pinski
- Oblika: kvader
- Delovna napetost Ub: 20...30 VDC
- Material ohišja: ABS
- Območje: 20...100 mm
- Preklopni izhod: PNP normalno odprt/zaprt (NO/NC)
- Preklopna frekvenca: 250 Hz
- Vrsta zaščite: IP67
- Temperatura okolice: -25...70 °C
- Ponovljivost: ± 0,15 % celotnega obsega
- Dodatne funkcije:
- Dimenzije: 12 x 42,5 x 21,6 mm
- Pritrditev: vijak M3
- Nazivna delovna napetost Ue DC: 24 V
- Delovna napetost Ub: 20...30 VDC
- Preklopna frekvenca: 250 Hz
- Priključek: priključek M8x1, 4-pinski
- Zaščita pred kratkim stikom: da
- Nazivna preklopna razdalja Sn: 70 mm
- MTTF (40 °C): 1657 a
- Aktivna površina, material: PU pena/epoksi smola/steklo
- Preklopni izhod: PNP normalno odprt/zaprt (NO/NC)
- Material ohišja: ABS
- Vrsta zaščite: IP67
- Temperatura okolice: -25...70 °C
- Maks. izhodni tok: 200 mA
- Možnosti nastavitev: Tovarniška nastavitev (Ponastavitev) | Vklop/izklop zaklepanja tipk | NO/NC | Preklopna razdalja, 2 vrednosti | Način delovanja
- Serija: R06K1
- Prikaz: Izhodna funkcija - rumena LED | Način delovanja - zelena LED, utripa | zelena LED: Delovna napetost | Preklopna funkcija - zelena LED, utripa
- Nastavitev: Gumb
- Temperatura skladiščenja: -40...85 °C
- Histereza H maks.: 2 mm
- Uporaba: Prepoznavanje objektov
- Merilno območje: 20...100 mm
- Način delovanja: Difuzni senzor (okno) | Difuzni senzor (preklopna točka) | Odsevna pregrada
- Vhodna funkcija: sinhronizacijski signal
- Največja poraba toka: 30 mA
- Sinhronizacija: zunanja, poljubno število senzorjev
- Ločljivost: ≤ 0,056 mm
- Ponovljivost: ± 0,15 % celotnega obsega
- Območje zaznavanja/merjenja, zaščiteno pred obratno polarnostjo: da
- Ultrazvočna frekvenca Električna povezava: 380 kHz
- Vrsta izdelka
ultrazvočni senzor
- Vrsta
BUS0021
- Min. obratovalna napetost
20 V
- Maks. obratovalna napetost
30 V
- Obratovalna napetost
20 - 30 V
- Izhod
PNP
- Preklopna razdalja (maks.)
70 mm
- Preklopna frekvenca
250 Hz
- Izvedba
ultrazvok
- Priključek
vtič
- Material ohišja
ABS
IP67
- Min. temperatura
-25 °C
- Maks. temperatura
70 °C
- Dolžina
21.6 mm
- Širina
12.0 mm
- Višina
42.5 mm
- Mere
(D x Š x V) 21.6 x 12.0 x 42.5 mm
- Tokovna obremenitev na vtično mesto
200 mA
- Material
ABS
- Nazivna napetost
30 V
- Delovna napetost
24
- UKCA
da
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 3416399 BALLUFF ultrazvočni senzor ultrazvok PNP BUS0021
Navodila za uporabo in varnost
Navodila za uporabo in varnost 3416399 BALLUFF ultrazvočni senzor ultrazvok PNP BUS0021
Opis
Merijo nivoje polnjenja, višine ali posedanja brez stika. So univerzalno uporabni in delujejo ne glede na barvo in teksturo površine. Visoka ločljivost, dolgi dosegi in majhne slepe cone zagotavljajo izjemno natančnost. Ultrazvočni senzorji se razlikujejo po napetostnem ali tokovnem izhodu in različicah z dodatnim preklopnim izhodom. Zasnova = kvader, preklopni izhod = PNP normalno odprt/zaprt (NO/NC), priključek = konektor, konektor M8x1, 4-pinski, material ohišja = ABS, material aktivne površine = PU pena/epoksi smola/steklo, doseg = 20...100 mm, preklopna frekvenca = 250 Hz, odobritev/skladnost = CEEACWEEE, temperatura okolice = -25...70 °C, razred zaščite = IP67, natančnost ponovitve = ± 0,15 % FS, obratovalna napetost Ub = 20...30 VDC
