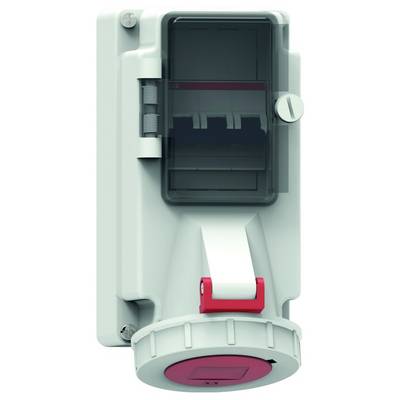

Slika je simbolična

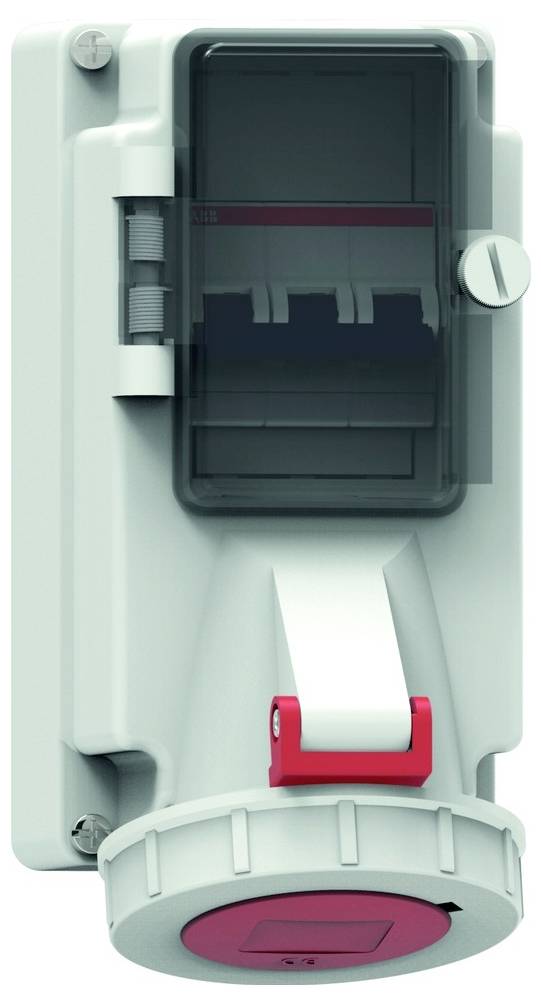

Slika je simbolična
Bals Elektrotechnik 1509 1509 CEE stenska vtičnica 1 kos
Ean:
Koda proizvajalca:
Št. izdelka:
Tehnične specifikacije
- Število polov: 5
- Oblika: Spodnji del in zgornji del
- Stopnja zaščite (IP): IP67
- Material ohišja: Plastika
- Varnost: Samodejno
- Nazivni tok IEC: 16 A
- Napetost po EN 60309-2: 400 V (50+60 Hz) rdeča
- Nastavitev časa: 6 ur
- Barvna koda: rdeča
- Kontaktni material: CuZn
- Površinska obdelava kontaktov: ponikljana
- Vojaška različica: ne
- Zasnova stikala: brez
- Stikalo: brez stikala za vklop/izklop
- Z zaščitnim stikalom za preostali tok (RCCB): ne
- Prazni prostori na montažni tirnici: ne
- Vrsta izdelka
CEE stenska vtičnica
- Značilnosti
brezvijačni priključki
- Žile
5
- Mere
(D x Š x V) 123 x 90 x 195 mm
- Dolžina
123 mm
- Širina
90 mm
- Višina
195 mm
- Vsebina
1 kos
- Število pinov
5
- UKCA
ni pomembno
Dokumenti in prenosi
Navodila za uporabo in varnost
Navodila za uporabo in varnost 3545515 Bals Elektrotechnik 1509 1509 CEE stenska vtičnica 1 kos
Opis
Stenska vtičnica Quick-Connect TE z varovalko
16A 5p (3P+N+PE) 400V (200/346 - 240/415V~) 6h IP67
Frekvenca: 50/60 Hz
Tehnična barvna koda: rdeča RAL 3000
Velikost ohišja: 170 x 90 mm (V x Š)
Nosilec kontakta/kontakti: Kontakti so iz ponikljane medenine. Nosilec kontakta je izdelan iz materiala, ki je zelo odporen na vročino.
Največji presek vodnika: 4,0 mm²
Material ohišja: Polikarbonat
Tehnologija povezave: brezvijačna vzmetna sponka kot kletkasta sponka s kontaktom Kontex
Varnost: Samodejno
Kabelski vhod: 1xM20 zgoraj, 1xM25/20 spodaj
Barva naprave: Pokrov na tečajih rdeč RAL 3000, spodnji del ohišja siv RAL 7035, zgornji del ohišja siv RAL 7035, upravljalna loputa dimljeno topazna, bajonetni obroč siv RAL 7035
Višina naprave: 195 mm, širina naprave: 90 mm, globina naprave: 123 mm
Druge tehnične lastnosti: Kabelski vhod je na vrhu odprt in na dnu zaprt na dveh mestih; spodnji del ohišja je mogoče zasukati za 180°; z vgrajenim 3-polnim odklopnikom tipa C.
Besedilo je strojno prevedeno.
