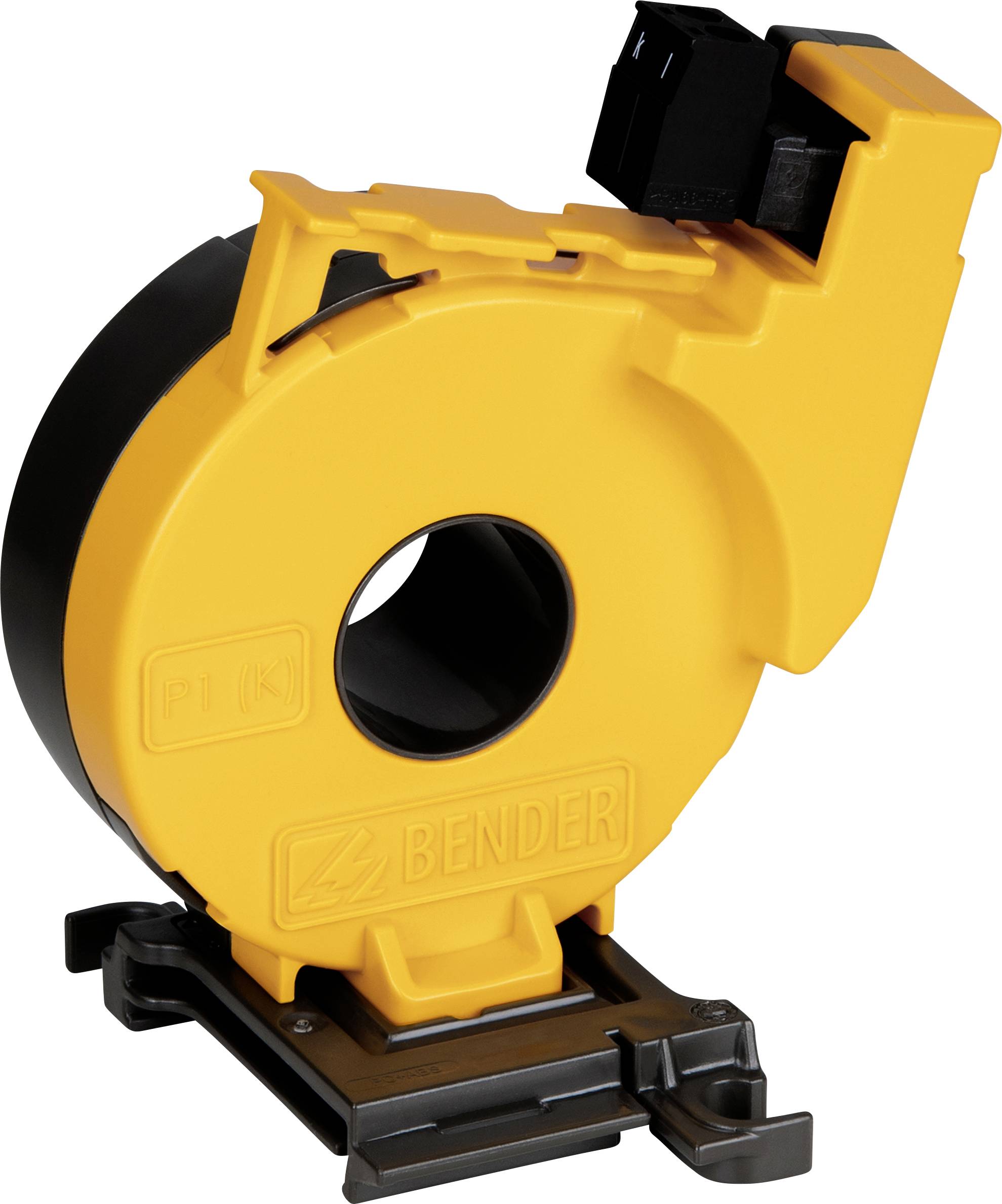

Slika je simbolična
Slika je simbolična
Bender CTAC20 B98110005 merjenje tokovnih transformatorjev Primarni tok 63 A Premer vhoda kabla:20 mm 1 kos
Ean:
Koda proizvajalca:
Št. izdelka:
Podatkovni list izdelka (PDF)
11 kos - zaloga Nemčija
Število
Skupaj (134,99 € / Kos)
134,99 €
z DDV
Vključena je 14-dnevna politika vračila
Poudarki in podrobnosti
Bender CTAC20 merjenje tokovnih transformatorjev Primarni tok 63 A Premer vhoda kabla:20 mm 1 kos
- Premer vhoda kabla 20 mm
Tehnične specifikacije
- Nazivna napetost: 800 V
- Kategorija prenapetosti: III
- Nazivna prenapetostna napetost / stopnja onesnaženosti: 8 kV / 3
- Merilno vezje transformatorja CTAC ...
- Primarni nazivni diferenčni tok: 10 A.
- Sekundarni nazivni preostali tok: 0,0167 A
- Nazivno razmerje Kn: 10 / 0,0167 A
- Nazivna obremenitev: največ 180 Ω
- Nazivna moč: 0,05 VA
- Nazivni preostali toplotni tok Icth: 30 A
- Nazivni kratkoročni toplotni tok Ith: 60 x Icth = 2,4 kA / 1 s
- Nazivni maksimalni tok Idyn: 2,5 x Ith = 6,0 kA / 40 ms
- Nazivni tok I
- CTAC20 pri IΔn ≥ 30 mA 40 A
- CTAC20 pri IΔn ≥ 300 mA 63 A
- Tip konektorja MSTB 2.5 / 2-ST-5.08
- Proizvajalec Phoenix Contact
- Tip priključka vijačne sponke
- Delovna temperatura -25… + 70 ° C
- Stopnja zaščite, vgrajene komponente (DIN EN 60529) IP40
- Terminali zaščitnega razreda (DIN EN 60529) IP20
- Razred vnetljivosti UL94 V-0
- Vrsta izdelka
merjenje tokovnih transformatorjev
- Primarni tok
63 A
- Premer vhoda kabla
20 mm
- Vrsta
CTAC20
- Mere
(D x Š x V) 60 x 75 x 82 mm
- Širina
75 mm
- Višina
82 mm
- Dolžina
60 mm
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 2372855 Bender CTAC20 B98110005 merjenje tokovnih transformatorjev Primarni tok 63 A Premer vhoda kabla:20 mm 1 kos
Navodila za uporabo in varnost
Navodila za uporabo in varnost 2372855 Bender CTAC20 B98110005 merjenje tokovnih transformatorjev Primarni tok 63 A Premer vhoda kabla:20 mm 1 kos
Opis
Merilni tokovni transformatorji iz serije CTAC so zelo občutljivi merilni tokovni transformatorji, ki pretvorijo izmenične tokove v povezavi z napravami za nadzor in oceno preostalega toka serije RCM ali RCMS v ocenljiv merilni signal.
Primerni so tudi za uporabo v objektih za odkrivanje napak izolacije za IT-sisteme (EDS). Uporabljajo se za snemanje preskusnega toka, ki ga generira generator preskusnega toka PGH ali ISOMETER® iso685. V povezavi z lokatorji napak izolacije serije EDS se preskusni tok pretvori v ocenljiv merilni signal.
Povezava z ustreznimi napravami se izvede prek dvožičnega kabla.
Besedilo je strojno prevedeno.
Primerni so tudi za uporabo v objektih za odkrivanje napak izolacije za IT-sisteme (EDS). Uporabljajo se za snemanje preskusnega toka, ki ga generira generator preskusnega toka PGH ali ISOMETER® iso685. V povezavi z lokatorji napak izolacije serije EDS se preskusni tok pretvori v ocenljiv merilni signal.
Povezava z ustreznimi napravami se izvede prek dvožičnega kabla.
