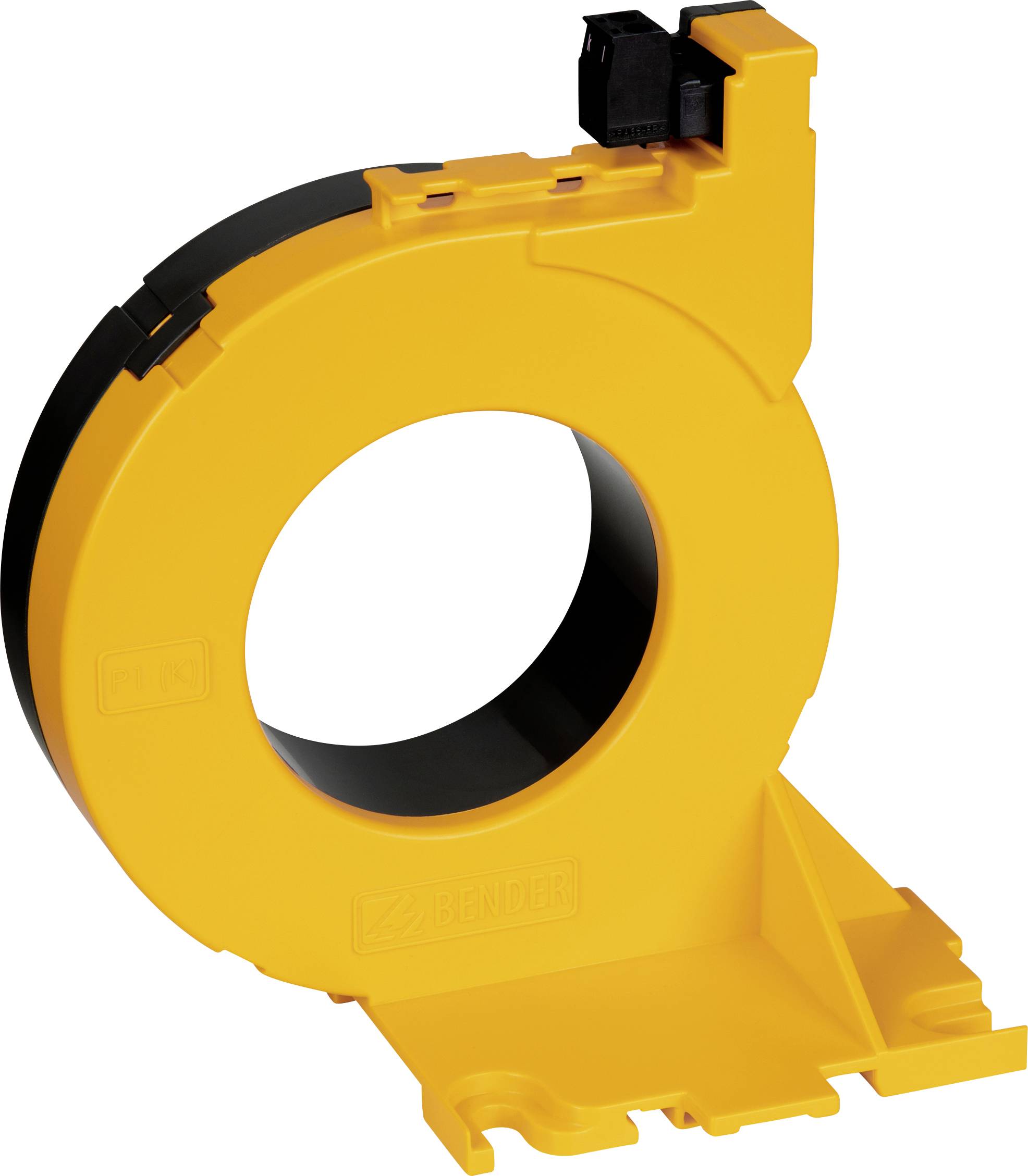

Bender CTAC60 B98110017 merjenje tokovnih transformatorjev Primarni tok 250 A Sekundarni tok 0.0167 A Uvodnica prevodnik
Ean:
Koda proizvajalca:
Št. izdelka:
Podatkovni list izdelka (PDF)
4 kos - zaloga Nemčija
Število
Skupaj (169,99 € / Kos)
189,99 €
-11 %
169,99 €
z DDV
Na voljo samo 4 kos - zaloga Nemčija
Poudarki in podrobnosti
Bender CTAC60 merjenje tokovnih transformatorjev Primarni tok 250 A Sekundarni tok 0.0167 A Uvodnica prevodnika (V x Š):60 x 60 mm Premer vhoda kabla:60 mm 1 kos
- Vhodni tok (tok) 250 A
- Izhodni tok 0.0167 A
- Premer vhoda kabla 60 mm
Tehnične specifikacije
- Nazivna napetost: 800 V
- Kategorija prenapetosti: III
- Nazivna prenapetostna napetost / stopnja onesnaženosti: 8 kV / 3
- Merilno vezje transformatorja CTAC ...
- Primarni nazivni diferenčni tok: 10 A.
- Sekundarni nazivni preostali tok: 0,0167 A
- Nazivno razmerje Kn: 10 / 0,0167 A
- Nazivna obremenitev: največ 180 Ω
- Nazivna moč: 0,05 VA
- Nazivni preostali toplotni tok Icth: 30 A
- Nazivni kratkoročni toplotni tok Ith: 60 x Icth = 2,4 kA / 1 s
- Nazivni maksimalni tok Idyn: 2,5 x Ith = 6,0 kA / 40 ms
- Nazivni tok I
- CTAC60 pri IΔn ≥ 30 mA 160 A
- CTAC60 pri IΔn ≥ 300 mA 250 A
- Tip konektorja MSTB 2.5 / 2-ST-5.08
- Proizvajalec Phoenix Contact
- Tip priključka vijačne sponke
- Delovna temperatura -25… + 70 ° C
- Stopnja zaščite, vgrajene komponente (DIN EN 60529) IP40
- Terminali zaščitnega razreda (DIN EN 60529) IP20
- Razred vnetljivosti UL94 V-0
- Vrsta izdelka
merjenje tokovnih transformatorjev
- Primarni tok
250 A
- Sekundarni tok
0.0167 A
0.05 VA
- Premer vhoda kabla
60 mm
- Vrsta
CTAC60
- Mere
(D x Š x V) 78 x 126 x 137 mm
- Izhodni tok
0.0167 A
- Vhodni tok
250 A
- Uvodnica vodnika (B)
60 mm
- Uvodnica prevodnika (V x Š)
60 x 60 mm
- Uvodnica vodnika (V)
60 mm
- Merilna kategorija
CAT III
- Širina
126 mm
- Višina
137 mm
- Dolžina
78 mm
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 2372857 Bender CTAC60 B98110017 merjenje tokovnih transformatorjev Primarni tok 250 A Sekundarni tok 0.0167 A Uvodnica prevodnik
Navodila za uporabo in varnost
Navodila za uporabo in varnost 2372857 Bender CTAC60 B98110017 merjenje tokovnih transformatorjev Primarni tok 250 A Sekundarni tok 0.0167 A Uvodnica prevodnik
Opis
Merilni tokovni transformatorji iz serije CTAC so zelo občutljivi merilni tokovni transformatorji, ki pretvorijo izmenične tokove v povezavi z napravami za nadzor in oceno preostalega toka serije RCM ali RCMS v ocenljiv merilni signal.
Primerni so tudi za uporabo v objektih za odkrivanje napak izolacije za IT-sisteme (EDS). Uporabljajo se za snemanje preskusnega toka, ki ga generira generator preskusnega toka PGH ali ISOMETER® iso685. V povezavi z lokatorji napak izolacije serije EDS se preskusni tok pretvori v ocenljiv merilni signal.
Povezava z ustreznimi napravami se izvede prek dvožičnega kabla.
Besedilo je strojno prevedeno.
Primerni so tudi za uporabo v objektih za odkrivanje napak izolacije za IT-sisteme (EDS). Uporabljajo se za snemanje preskusnega toka, ki ga generira generator preskusnega toka PGH ali ISOMETER® iso685. V povezavi z lokatorji napak izolacije serije EDS se preskusni tok pretvori v ocenljiv merilni signal.
Povezava z ustreznimi napravami se izvede prek dvožičnega kabla.
Besedilo je strojno prevedeno.
