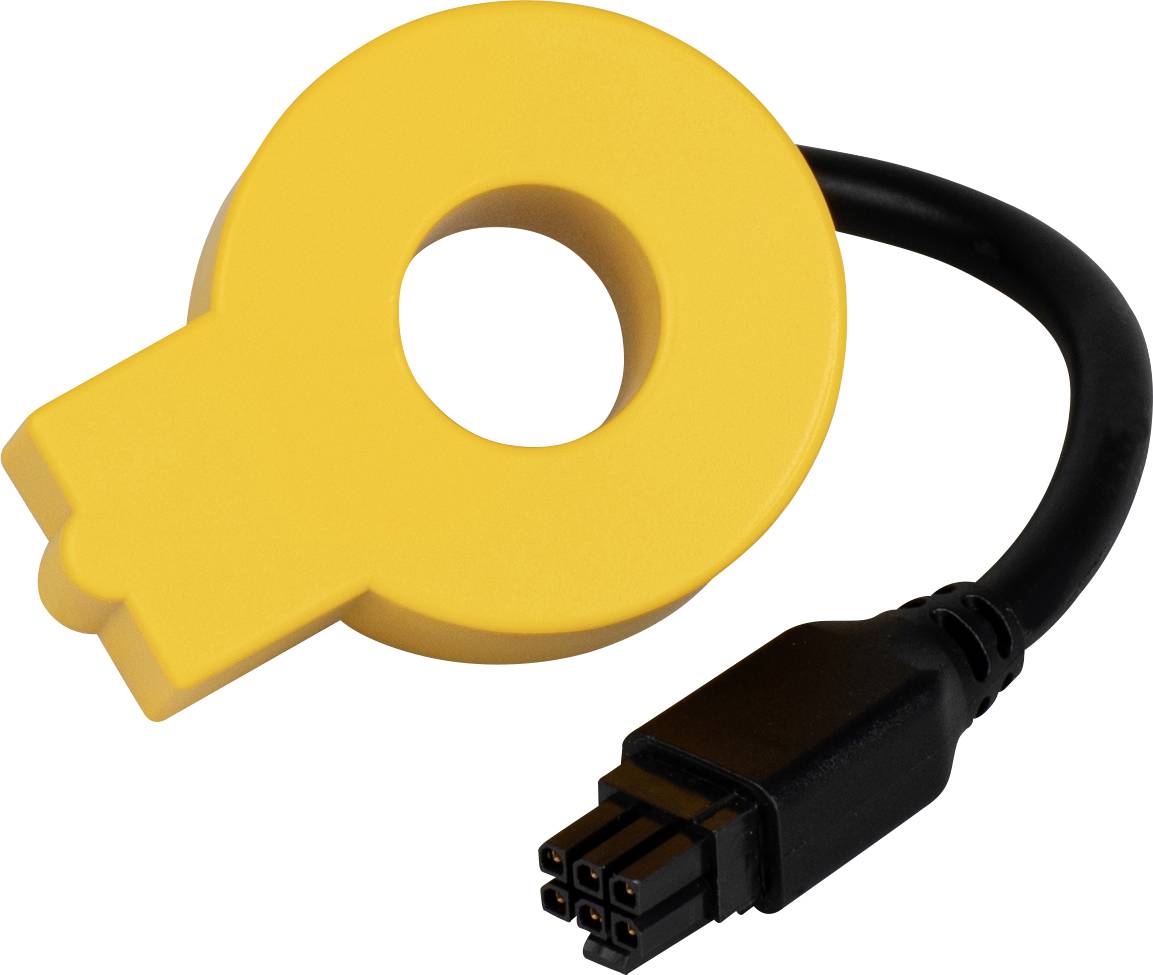

Bender W15BS-02 B98080067 merjenje tokovnih transformatorjev Primarni tok 48 A Premer vhoda kabla:15 mm 1 kos
Ean:
Koda proizvajalca:
Št. izdelka:
Podatkovni list izdelka (PDF)
1 kos - zaloga Nemčija
Število
Skupaj (83,99 € / Kos)
83,99 €
z DDV
Na voljo samo 1 kos - zaloga Nemčija
Poudarki in podrobnosti
Bender W15BS-02 merjenje tokovnih transformatorjev Primarni tok 48 A Premer vhoda kabla:15 mm 1 kos
- Vhodni tok (tok) 48 A
- Premer vhoda kabla 15 mm
Tehnične specifikacije
- Definicije:
- Izolirani primarni vodnik za nazivno napetost: (IC1)
- Kabelski vhod pretvornika na primarni strani: (IC2)
- Merilno vezje; Pretvornik na sekundarni strani: (IC3)
- Merilni tokokrog priključnega kabla: (IC4)
- Nadmorska višina: (≤ 5000 m) ≤ 2000 m
- Nazivna napetost: (300 V) 600 V
- Kategorija prenapetosti: III
- Nazivna udarna napetost:
- IC1 / IC2: (4 kV) 6 kV
- IC1 / IC3: (6 kV) 8 kV
- IC2 / IC3: (4 kV) 6 kV
- IC4: 4 kV
- Nazivna izolacijska napetost
- IC1 / IC2: (300 V) 600 V
- IC2 / IC3: (300 V) 600 V
- IC4: 300 V
- Stopnja onesnaženosti zunaj: 3
- Varno ločevanje (dvojna izolacija) med
- IC1 / IC3: (OVC III / 300 V) OVC III / 600 V
- Merilno vezje transformatorja
- Nazivni obremenitveni tok: 48 A.
- Primarni nazivni diferenčni tok: 1000 mA
- Nazivni preostali toplotni tok Icth: 48 A
- Nazivni kratkoročni toplotni tok Ith: 2400 A
- Nazivni maksimalni tok Idyn: 6000 A
- Delovna temperatura: -30… + 80 ° C
- Temperatura v kabelskem kanalu: največ 100 ° C
- Priključni kabel s 6-polnim vtičnim priključkom
- Dolžina kabla: 180 mm
- Priključni kabel: UL Style 2464
- Zunanji premer črte (Da): približno 5 mm
- Polmer upogibanja enkrat: 8x Da, večkrat 15x Da
- Stopnja zaščite (DIN EN 60529): IP54
- Priključek zaščitnega razreda (DIN EN 60529): IP20
- Pritrditev: kabelske vezice
- Vrsta izdelka
merjenje tokovnih transformatorjev
- Primarni tok
48 A
- Premer vhoda kabla
15 mm
- Vrsta
W15BS-02
- Mere
(D x Š x V) 23 x 41 x 52 mm
- Vhodni tok
48 A
- Merilna kategorija
CAT III
- Širina
41 mm
- Višina
52 mm
- Dolžina
23 mm
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 2372870 Bender W15BS-02 B98080067 merjenje tokovnih transformatorjev Primarni tok 48 A Premer vhoda kabla:15 mm 1 kos
Navodila za uporabo in varnost
Navodila za uporabo in varnost 2372870 Bender W15BS-02 B98080067 merjenje tokovnih transformatorjev Primarni tok 48 A Premer vhoda kabla:15 mm 1 kos
Opis
Merilni tokovni transformatorji serije W15BS so merilni tokovni transformatorji, ki beležijo AC in DC preostale tokove. Zabeleženi tokovi se ovrednotijo z merilnimi napravami, povezanimi prek priključnega voda pretvornika. Povezava z ustreznim
Naprave potekajo prek šestžilnega kabla. Uporabljajo se lahko v enosmernih, izmeničnih in 3 (N) izmeničnih sistemih.
Merilni tokovni transformatorji imajo vgrajeno mu-kovinsko zaščito, da se preprečijo motnje zunanjih magnetnih polj.
Namen uporabe
Merilni tokovni transformatorji W15BS so primerni za AC / DC občutljivo merjenje preostalega toka v napajalnih omrežjih do nazivne napetosti 600 V in nazivnega toka 48 A, kjer lahko zaradi obstoječih pretvornikov nastopijo enosmerni preostali tokovi. Nazivni diferenčni tok je 1000 mA.
Kot primarni vodnik je treba uporabiti kabel, ki vsaj ustreza zahtevam za osnovno izolacijo glede na področje uporabe.
Besedilo je strojno prevedeno.
Naprave potekajo prek šestžilnega kabla. Uporabljajo se lahko v enosmernih, izmeničnih in 3 (N) izmeničnih sistemih.
Merilni tokovni transformatorji imajo vgrajeno mu-kovinsko zaščito, da se preprečijo motnje zunanjih magnetnih polj.
Namen uporabe
Merilni tokovni transformatorji W15BS so primerni za AC / DC občutljivo merjenje preostalega toka v napajalnih omrežjih do nazivne napetosti 600 V in nazivnega toka 48 A, kjer lahko zaradi obstoječih pretvornikov nastopijo enosmerni preostali tokovi. Nazivni diferenčni tok je 1000 mA.
Kot primarni vodnik je treba uporabiti kabel, ki vsaj ustreza zahtevam za osnovno izolacijo glede na področje uporabe.
Besedilo je strojno prevedeno.
