Benning 10236769 komplet testerja inštalacij
Ean:
Koda proizvajalca:
Št. izdelka:
Podatkovni list izdelka (PDF)
Tehnične specifikacije
- IT 200 inštalacijski tester (044106)
- Teža: 1.6 kg
- Preskus nizkega upora: 0,01 Ω - 2000 Ω
- Izolacijska upornost (50/100/250/500/1000V): 10kΩ - 1000MΩ
- Omrežna impedanca: 0,01Ω - 10kΩ
- Padec napetosti: 0,1% - 100%
- Impedanca zanke: 0,01Ω - 10kΩ
- Tok kratkega stika: 0,01A - 200kA
- Kontinuiteta: 7mA
- Napetost: 1V - 550V
- Vrsta zaslona: digitalni
- Merilno območje (VDE): omrežna impedanca, impedanca zanke, izolacijska upornost, napetost, frekvenca, tok
- Kategorija merjenja: CAT III 600V, CAT IV 300V
- Dimenzija izdelka, širina: 111 mm
- Mera izdelka, višina: 165 mm
- Mera izdelka, dolžina: 52 mm
- Vmesniki: USB, RS232
- Posebnosti VDE testne naprave: z barvnim zaslonom na dotik, RCD/FI test
- Merilni adapter (044169)
- Teža: 0.82 kg
- Kategorija merjenja: CAT II 300 V
- Dimenzija izdelka, širina: 100 mm
- Mera izdelka, višina: 70 mm
- Mera izdelka, dolžina: 200 mm
- Najvišja barometrična višina: 3000 m
- Temperatura delovanja: 0 do +40 °C
- Temperatura okolja: -10 do +70 °C
- Dolžina testne vrvice: 0,3 m
- Vhodna napetost: 1-fazna: do 250 V 3-fazna: do 430 V
- Frekvenca: 50/60Hz
- Največji preskusni tok: 40 A (10 ms) periodično delovanje
- Zaščitni razred: II (dvojna izolacija)
- Stopnja onesnaženosti: 2
- Stopnja zaščite: IP 40
- Doza BNC
- Odpornost ohišja BNC proti PE: 100 kΩ
- Upor BNC kontakta proti CP: 100 kΩ
- Napaka amplitude -2 %
- Vrsta izdelka
komplet testerja inštalacij
delovni standardi (lastni)
- Merilna kategorija
CAT IV 300 V
- Vmesniki
USB
- Mere
(D x Š x V) 52 x 111 x 165 mm
- Teža
1.6 kg
- Merilno območje (VDE)
impedanca inštalacije
- Vrsta zaslona
digitalni
- Natančnost
-2 %
- Širina
111 mm
- Višina
165 mm
- Dolžina
52 mm
- Preiskusni postopek
samodejno
- Napajanje
akumulator
- Pomnilnik
da
- Vrsta
10236769
- Značilnosti
z barvnim zaslonom na dotik
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 2987782 Benning 10236769 komplet testerja inštalacij
Navodila za uporabo in varnost
Navodila za uporabo in varnost 2987782 Benning 10236769 komplet testerja inštalacij
Informacije
Povzetek testiranja 2987782 Benning 10236769 komplet testerja inštalacij
Varnostni list
Varnostni list 2987782 Benning 10236769 komplet testerja inštalacij
Opis

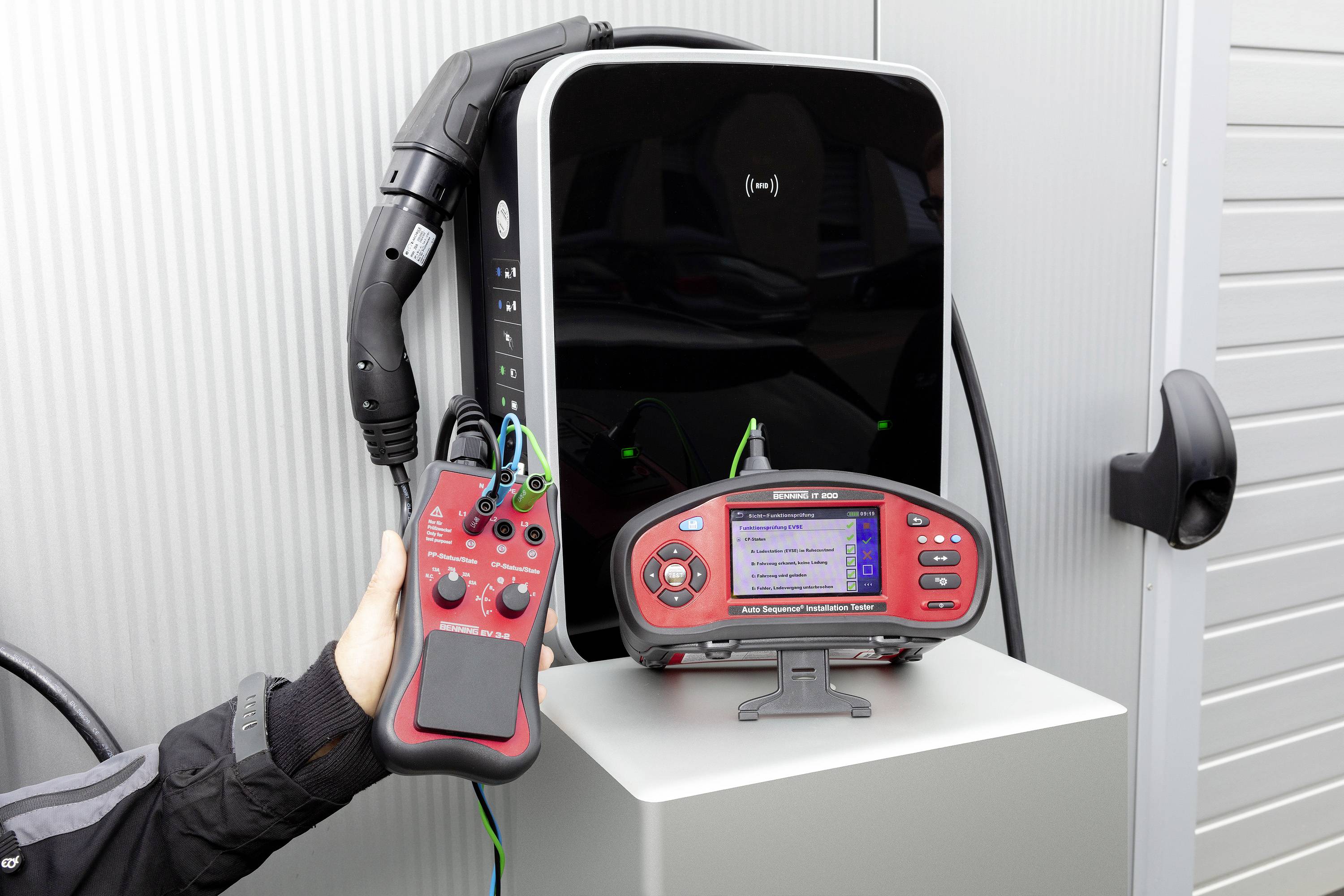

BENNING SET za testiranje stacionarnih sistemov in stenskih doz je idealen za sodobnega električarja. Kombinacija omogoča standardno skladno testiranje električnih sistemov in polnilnih postaj za električna vozila (wallboxe). Shranjene v praktični škatli L-Boxx® so vaše naprave varno zapakirane.
Besedilo je strojno prevedeno.
Besedilo je strojno prevedeno.
Izvedba
- IT 200 inštalacijski tester (044106)
- Upravljanje preko 4,3" barvnega zaslona na dotik in tipk
- Posamezni testi in vnaprej programirane meritve Auto-Sequence®
- Samodejni testi s pritiskom na gumb (Z Auto, RCD Auto, Auto-TN, -TN rcd, -TT, -IT)
- Upravitelj naročil za vodenje testnih naročil, izdelava kompleksnih sistemskih struktur vključno z načrtovanimi meritvami
- Velik pomnilnik izmerjenih vrednosti na 8 GB SD kartici
- Testni vtič Commander za vtičnico z zaščitnim kontaktom z dobrim/slabim prikazom
- Priključek za čitalnik črtne kode za identifikacijo merilne točke
- Spletni monitor napetosti za spremljanje testnih povezav
- Brezplačne posodobitve vdelane programske opreme
- močan 4400 mAh litij-ionski akumulator
- Funkcija polnjenja baterije vgrajena v napravo
- Programska oprema za protokol BENNING PC-Win IT 130-200
- Ustvarjanje in prenos obsežnih sistemskih struktur v BENNING IT 200 za učinkovito začetno in ponovno testiranje
- Prenos in beleženje meritev za električne sisteme in e-polnilnice (wallboxe)
- podpira uvoz podatkov in obstoječo funkcionalnost BENNING IT 130
- Funkcija izvoza testnih podatkov
- Možna več montaž brez dodatnih stroškov
- brezplačne posodobitve programske opreme
- Napetost na dotik
- TRUE RMS napetost
- PE upor pod omrežno napetostjo (3-žična metoda)
- Preskušanje standardnega in zakasnjenega (S) odklopnika RCD (tip AC, A, F, B, B+, EV RCD/ EV RCM (RDC-DD), MI RCD in PRCD), SAMODEJNI preizkus, čas izklopa, izklopni tok (rampa)

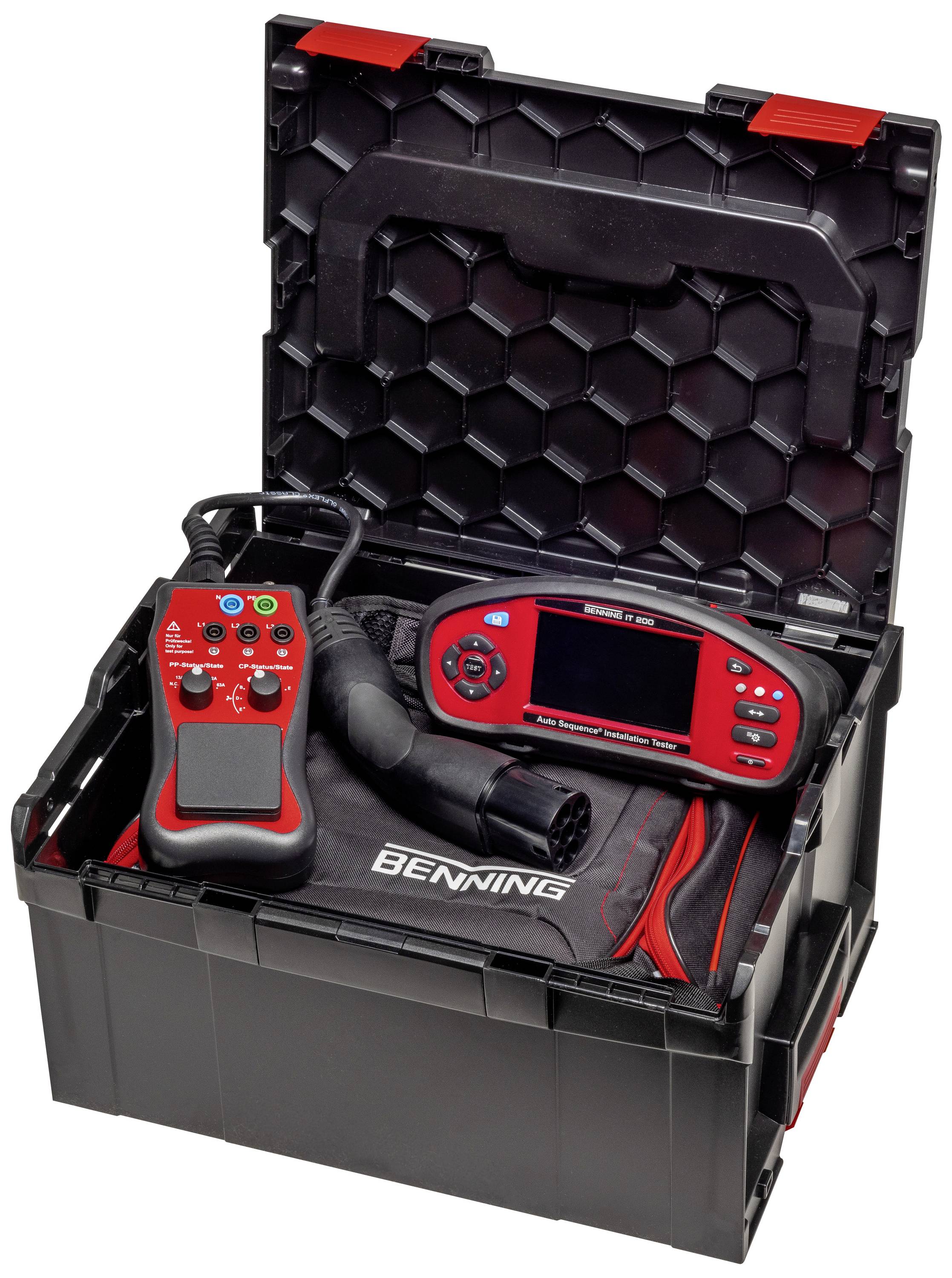

Obseg dostave
- Programska oprema za protokol BENNING PV-Win IT 130-200 prek povezave za prenos in potrdila o umerjanju
- BENNING IT 200 inštalacijski tester (044106)

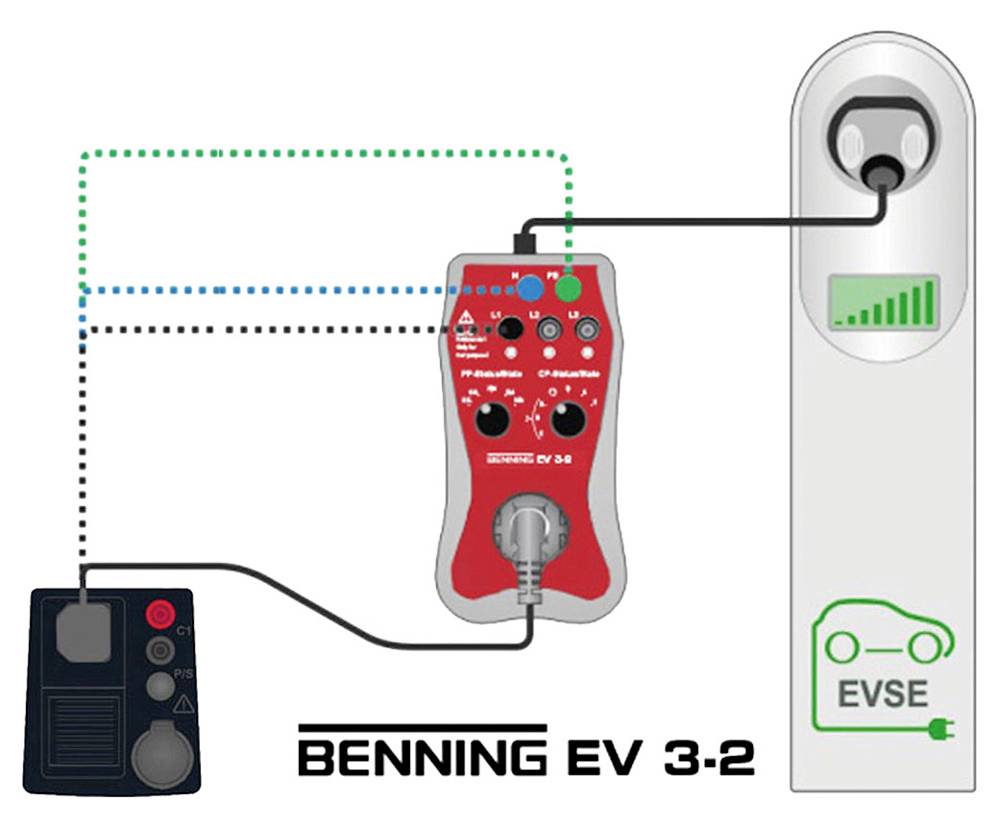

- Testni adapter BENNING EV 3-2 (044169)
- BENNING L-Boxx® 238 (10236016)
Namigi
Testiranje po:
DIN VDE 0100-600
DIN VDE 0105-100
DIN EN 61851-1 / VDE 0122-1
