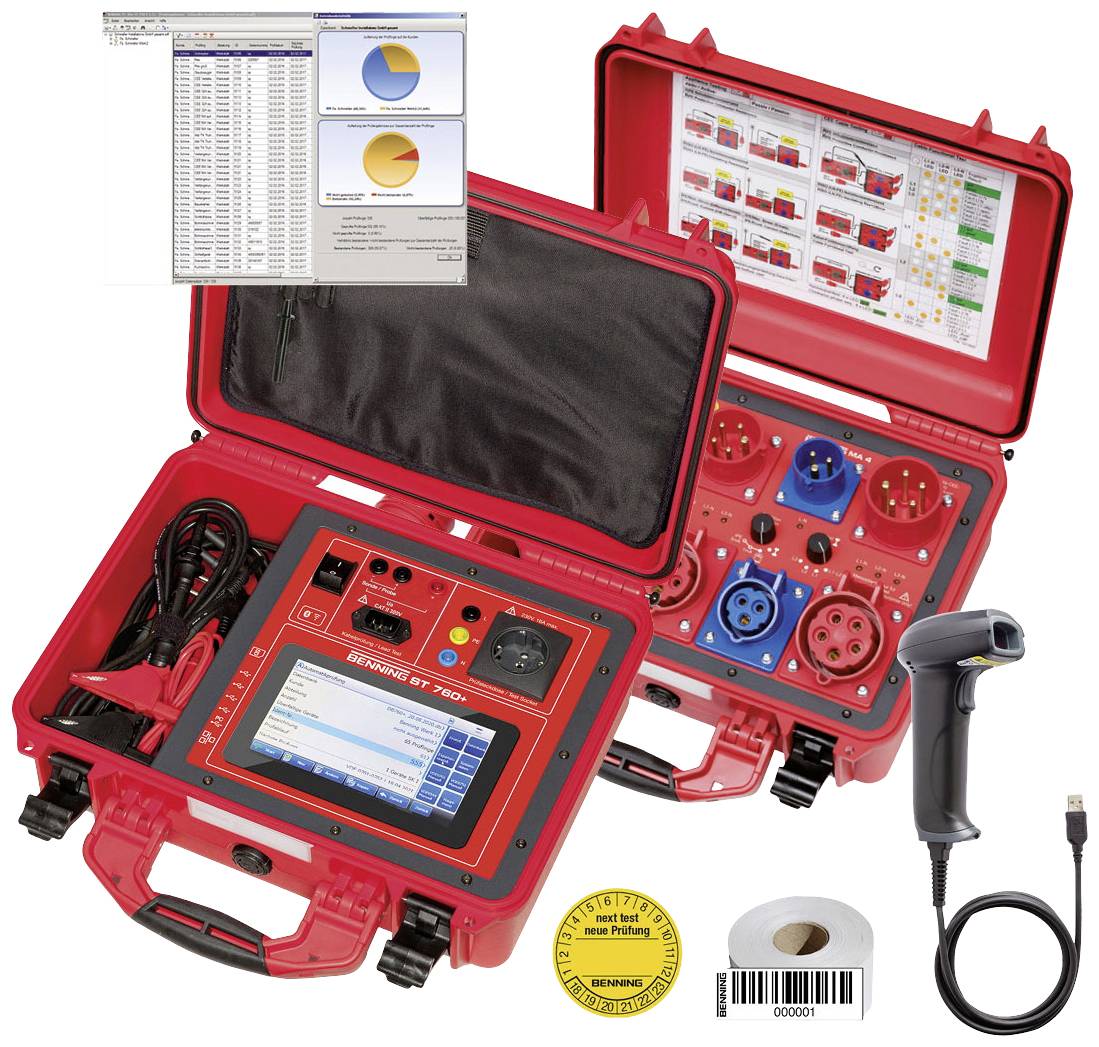

Benning 10236771 komplet testerja naprav
Ean:
Koda proizvajalca:
Št. izdelka:
Tehnične specifikacije
- BENNING ST 760+ SET tester naprav (050335)
- Vrsta zaslona: digitalni (LCD)
- Merilno območje (VDE): upornost zaščitnega vodnika, izolacijska upornost, ekvivalentni tok uhajanja, tok zaščitnega vodnika, tok dotika, napetost, tok, moč, navidezna moč, obremenitveni tok, tok uhajanja pacienta, test PRCD (2-polni, 3-polni) , PRCDS, PRCDS+, PRCDK), test RCD (AC, A, F, B, B+), vrh in prava RMS vrednost napetosti odprtega tokokroga za varilne aparate
- Kategorija merjenja: CAT II 300 V
- Mera izdelka, širina: 330 mm
- Mera izdelka, višina: 165 mm
- Mera izdelka, dolžina: 405 mm
- Testno zaporedje: samodejno, ročno
- Vmesniki: USB, Bluetooth®, LAN, WLAN (802.11b/g), reža za SD kartico, mini USB
- Vrsta zaščite: IP67
- Napajanje: omrežno
- Posebne lastnosti preskusne naprave VDE: z barvnim zaslonom na dotik, vključno z ohišjem
- Merilni adapter MA 4 CEE (044162)
- Teža 4200 g
- Mera izdelka, širina: 410 mm
- Mera izdelka, višina: 170 mm
- Mera izdelka, globina: 350 mm
- Vrsta izdelka
komplet testerja naprav
delovni standardi (lastni)
- Merilna kategorija
CAT II 300 V
- Vmesniki
WLAN (802.11b/g)
LAN
SD reža za kartico
RJ45
Bluetooth®
4x USB-A
USB
mini-USB
- Mere
(D x Š x V) 405 x 330 x 165 mm
- Teža
4200 g
- Merilno območje (VDE)
nadomeščanje uhajajočega toka
- DIN standard
DIN EN 60974
- Vrsta zaslona
digitalni (LCD)
- Širina
330 mm
- Višina
165 mm
- Dolžina
405 mm
- Preiskusni postopek
ročno
samodejno
- Napajanje
omrežno
- Pomnilnik
da
- Vrsta
10236771
- Značilnosti
vklj. kovček
z barvnim zaslonom na dotik
Dokumenti in prenosi
Navodila za uporabo in varnost
Navodila za uporabo in varnost 2987783 Benning 10236771 komplet testerja naprav
Opis
Test naprave BENNING SET je idealen, ko je potrebno testiranje 1- in 3-fazne prenosne opreme. Neposredna kombinacija in koordinacija zagotavljata enostavno upravljanje. Podatkovne baze opreme in rezultate testiranja je mogoče na različne načine prenesti v programsko opremo in so nato na voljo za vrednotenje, statistiko in dokumentacijo.
Besedilo je strojno prevedeno.
Besedilo je strojno prevedeno.
Izvedba
- BENNING ST 760+ SET tester naprav (050335)
- Testiranje mobilnih PRCD in tipa AC/A/F/B/B+
- Testiranje 3-faznih porabnikov z opcijskimi merilnimi adapterji
- Opcijsko na voljo dodatni merilni adapterji
- Briljanten 7-palčni barvni zaslon na dotik (35 % večji uporabniški vmesnik) z inovativnimi funkcijami menija za preprosto in učinkovito začetno testiranje/ustvarjanje novih testnih elementov
- Funkcije pametnega menija: Individualno prilagodljive predloge naprav (24 predlog na testni standard) za hitro ustvarjanje testnih elementov z enim samim pritiskom na tipko, funkcija Auto-ID za samodejno povečevanje identifikacijske številke (ID) pri ustvarjanju novih testnih elementov, individualno prek ON /OFF - Podatki o napravi, ki jih je mogoče prikazati z drsnikom, za optimizirano rokovanje in uporabo s strani EUP
- Meni priljubljenih za neposreden skok na pogosto uporabljene podmenije
- Mehka tipkovnica (QWERTY), grafična polja opisujejo vnaprej določene funkcije
- Samodejno in ročno preskusno zaporedje z dobrim/slabim prikazom
- Celotno zbirko podatkov testnih predmetov, vključno z zgodovino testov, je mogoče shraniti na kartico SD
- Zasnova vmesnika WLAN, Bluetooth, 4 x USB tipa A, 1 x mini-USB, 1 x RJ 45, 1 x reža za SD kartico
- Brezplačna posodobitev vdelane programske opreme
- Uporabniški vmesnik, podprt z baterijo, npr. B. v primeru izpada električne energije, prevoz od testne lokacije do testne lokacije, možen dostop do SD kartice
- Set testerjev za testiranje električnih naprav/delovne opreme po DIN VDE 0701-702, DGUV predpis 3, BetrSichV, varilnih naprav po VDE 0544-4, DIN EN 60974-4 in medicinskih električnih naprav po DIN VDE 0751-1, DIN EN 62353 tip B, BF, CF, bolnišnične/negovalne postelje
- Prikažite grafično
- Prikaz omejitve da
- Meritve: Območje merjenja izolacijske upornosti 0,1 MOhm - 100 MOhm (nazivna preskusna napetost 100 V - 1000 V, nastavljiva)
- Območje merjenja upora zaščitnega vodnika 0,05 Ohm - 10 Ohm (testni tok 600 mA/10 A)
- Nadomestni tok uhajanja
- Diferenčni tok
- Neposredno merjenje
- Zaščitni vodnik/tok dotika 0,03 mA - 25 mA
- Merjenje toka porabnika
- Merjenje uspešnosti
- Funkcijski preizkus V/A/W pri metodi merjenja dejanske efektivne vrednosti True RMS
- Testiranje mobilnih PRCD, kot je PRCD-S/-S+/-K in tip AC/A/F/B/B+
- Testiranje 3-faznih porabnikov z opcijskimi merilnimi adapterji
- Opcijsko na voljo dodatni merilni adapterji
- Preverjanje podaljškov
- Napetost odprtega tokokroga in kontaktni tok varilnega tokokroga
- Tok uhajanja naprave, tok uhajanja iz uporabljenih delov tipov B, BF in CF
- Posebne lastnosti: Briljanten 7-palčni barvni zaslon na dotik (35 % večji uporabniški vmesnik) z inovativnimi funkcijami menija za preprosto in učinkovito začetno testiranje/ustvarjanje novih testnih elementov
- Funkcije pametnega menija: Individualno prilagodljive predloge naprave (24 predlog na testni standard) za hitro ustvarjanje testnih elementov z enim samim pritiskom na tipko, funkcija Auto-ID za samodejno povečevanje identifikacijske številke (ID) pri ustvarjanju novih testnih elementov, posamezno prek ON /OFF - Podatki o napravi, ki jih je mogoče prikazati z drsnikom, za optimizirano rokovanje in uporabo s strani EUP
- Meni priljubljenih za neposreden skok na pogosto uporabljene podmenije
- Mehka tipkovnica (QWERTY), grafična polja opisujejo vnaprej določene funkcije
- Samodejno in ročno preskusno zaporedje z dobrim/slabim prikazom
- Celotno zbirko podatkov testnih predmetov, vključno z zgodovino testov, je mogoče shraniti na kartico SD
- Zasnova vmesnika WLAN, Bluetooth, 4 x USB tipa A, 1 x mini-USB, 1 x RJ 45, 1 x reža za SD kartico
- USB-A povezava tiskalnika
- Brezplačna posodobitev vdelane programske opreme
- Uporabniški vmesnik, podprt z baterijo, npr. B. v primeru izpada električne energije, prevoz od testne lokacije do testne lokacije, možen dostop do SD kartice
- Aktivno testiranje
- Pasivno testiranje
- Alternativna metoda
- Metoda diferenčnega toka
- Neposredna metoda
- Merjenje napetosti
- Merilni adapter MA 4 CEE (044162)
- Adaptersko ohišje za aktivno in pasivno testiranje 1- in 3-fazne opreme CEE in podaljškov CEE v kombinaciji s testerji naprav.
- Merilni adapter vam olajša delo pri kontroli prenosnih naprav. Zaradi robustne zasnove je posebej primeren za uporabo v industrijskih okoljih. Enostavno rokovanje omogoča uporabniku učinkovito in hitro delo z merilnim adapterjem. Testirate lahko naprave in podaljške, ki imajo naslednje priključke v skladu z IEC 60309-1.
- CEE vtič:
- 16 A, 50 Hz – 60 Hz, 230 V, L+N+PE, 6h
- 16A, 50Hz - 60Hz, 380V - 415V, 3L+N+PE, 6h
- 32A, 50Hz - 60Hz, 380V - 415V, 3L+N+PE; 6h
- Merilni adapter je primeren za priključitev na testerje naprav:
- Benning ST 725
- Benning ST 750 / 750A / 755 / 760
- Naprave drugih proizvajalcev
Obseg dostave
- Nastavite obseg dostave:
- BENNING ST 760+ SET tester naprav (050335)
- BENNING MA 4 CEE merilni adapter (044162)
Namigi
Testiranje po:
DIN EN 50678 (VDE 0701)
DIN EN 50699 (VDE 0702)
DIN EN 62353 (VDE 0751-1)
DIN EN 60974-4 (VDE 0544-4)
