Benning IT 200 tester inštalacij VDE standard 0100-600, 0105-100
Ean:
Koda proizvajalca:
Št. izdelka:
Podatkovni list izdelka (PDF)
Poudarki in podrobnosti

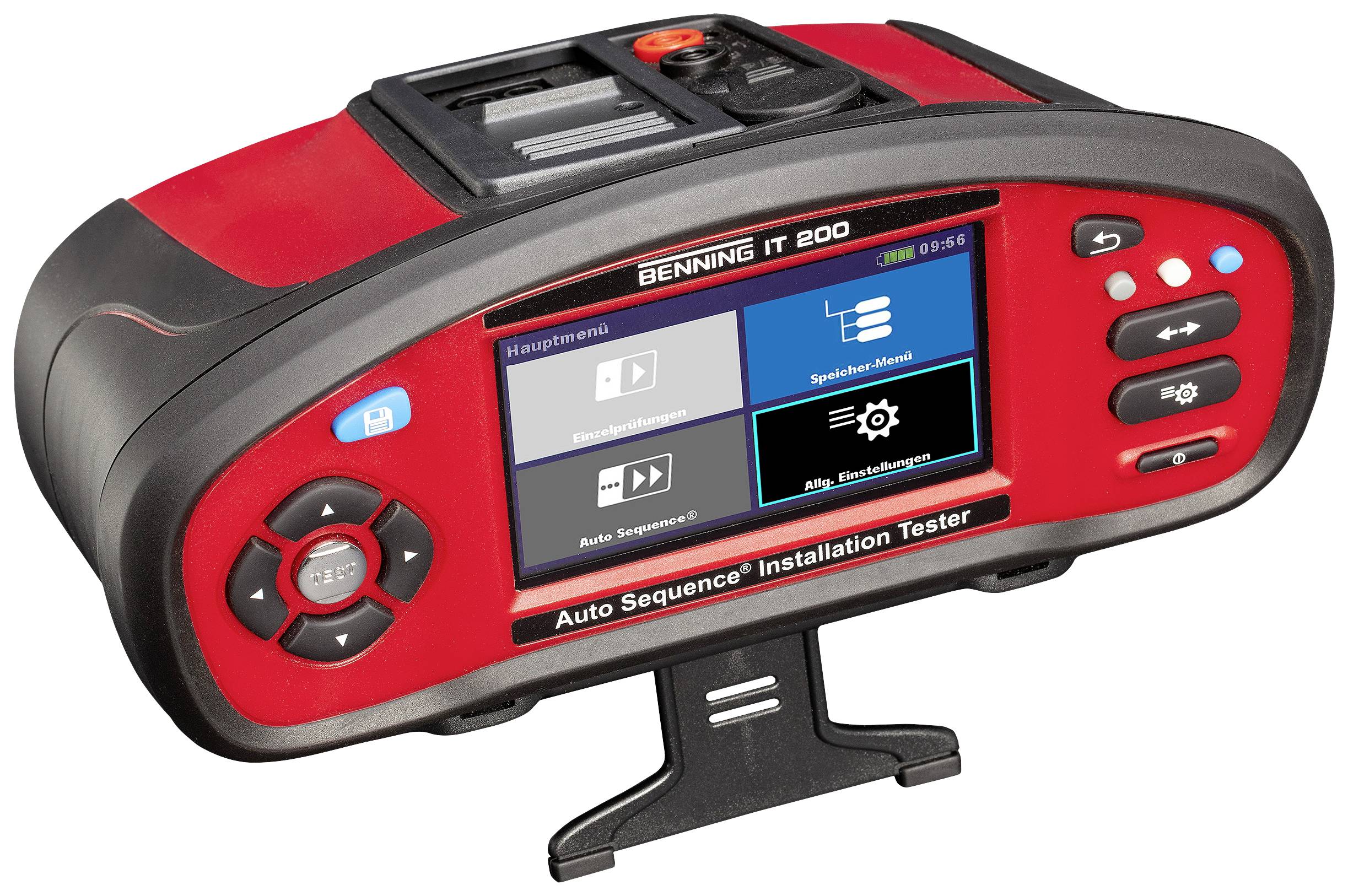

Benning IT 200 tester inštalacij
- 4,3-palčni barvni zaslon na dotik
- Inovativen koncept delovanja
- Posamezne meritve, meritve Auto-TN, -TT, -IT in meritve Auto Sequence®
- Visokozmogljiva litij-ionska baterija za dolg čas delovanja
- Priloženo potrdilo o kalibraciji
Tehnične specifikacije
- Preskus nizkega upora: 0,01Ω - 2000Ω
- Izolacijska upornost (50/100/250/500/1000V): 10kΩ - 1000MΩ
- Impedanca linije: 0,01Ω - 10kΩ
- Padec napetosti: 0,1% - 100%
- Impedanca zanke: 0,01Ω - 10kΩ
- Tok kratkega stika: 0,01 A - 200 kA
- Kontinuiteta: 7mA
- Napetost: 1V-550V
- Vrsta izdelka
tester inštalacij
delovni standardi (lastni)
- Merilna kategorija
CAT III 600 V
CAT IV 300 V
- Vmesniki
USB
RS232
- Mere
(D x Š x V) 252 x 111 x 165 mm
- Teža
1.6 kg
- Merilno območje (VDE)
impedanca inštalacije
impedanca zanke
izolacijski upor
napetost
frekvenca
tok
- DIN standard
DIN EN 50110
DIN IEC 60364-6
- Vrsta zaslona
digitalni
- Širina
111 mm
- Višina
165 mm
- Dolžina
252 mm
- Preiskusni postopek
samodejno
- Napajanje
akumulator
- Pomnilnik
da
- Vrsta
IT 200
- VDE standard
0100-600
0105-100
- Značilnosti
z barvnim zaslonom na dotik
RCD/FI test
- UKCA
da
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 2575792 Benning IT 200 tester inštalacij VDE standard 0100-600, 0105-100
Navodila za uporabo in varnost
Navodila za uporabo in varnost 2575792 Benning IT 200 tester inštalacij VDE standard 0100-600, 0105-100
Informacije
Povzetek testiranja 2575792 Benning IT 200 tester inštalacij VDE standard 0100-600, 0105-100
Varnostni list
Varnostni list 2575792 Benning IT 200 tester inštalacij VDE standard 0100-600, 0105-100
Opis

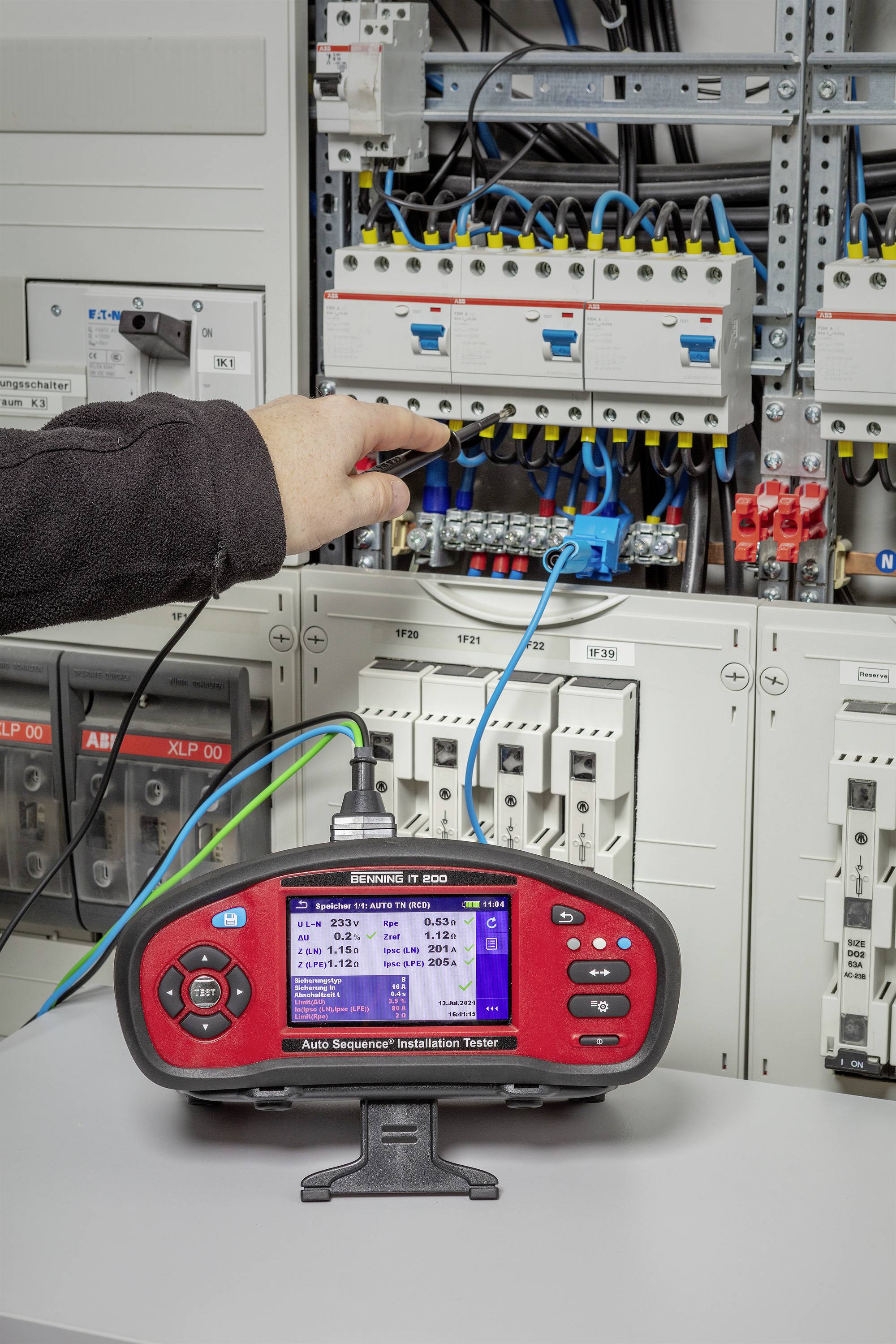

Instalacijski tester Auto Sequence® za testiranje električnih sistemov v skladu z DIN VDE 0100-600 (IEC 60364-6) in DIN VDE 0105-100 (EN 50110), vključno s testiranjem odklopnikov FI/RCD tipa B/B+ (AC občutljivi) in tip AC , A, F (mešane frekvence) in testiranje EV polnilnih postaj (stenske omarice) v skladu z VDE 0122-1 (DIN EN/IEC 61851-1) način polnjenja 3. Nadaljnje meritve prek dodatne opreme, kot so TRUE RMS tok, moč in harmoniki prek adapterja tokovnih klešč BENNING CC 4-1 (044166)/BENNING CC 4-2 (044167), ozemljitvena upornost s 3-žilno metodo prek ozemljitvenega kompleta BENNING ( 044113) ali 2 sponkah - Metoda z uporabo adapterja tokovnih klešč BENNING CC 4-1 (044166)/ BENNING CC 4-2 (044167), osvetlitev z uporabo BENNING luxmetra tipa B (044111) in testiranje polnilnih postaj za električna vozila (stenske omarice) z uporabo Testni adapter BENNING EV 3-2 (044169), so možni. Posebej prilagojene Auto Sequences® in dokumentacija so bili nastavljeni posebej za testiranje polnilnih postaj za električna vozila (stenske škatle). Upravljanje je preprosto prek 4,3-palčnega barvnega zaslona na dotik in gumbov. Številne funkcije dopolnjujejo možnosti delovanja, kot so posamezni testi in vnaprej programirane meritve Auto-Sequence®, upravitelj naročil za upravljanje testnih naročil, ustvarjanje kompleksnih sistemskih struktur, brezplačne posodobitve vdelane programske opreme in zmogljiv 4400 mAh Li-ionski akumulator.
Besedilo je strojno prevedeno.
Besedilo je strojno prevedeno.
Izvedba
- Upravljanje preko 4,3" barvnega zaslona na dotik in tipk
- Posamezni testi in vnaprej programirane meritve Auto-Sequence®
- Samodejni testi z enim gumbom (Z Auto, RCD Auto, Auto-TN, -TN rcd, -TT, -IT)
- Upravitelj naročil za vodenje testnih naročil Izdelava kompleksnih sistemskih struktur vključno z načrtovanimi meritvami
- Velik merilni pomnilnik na 8 GB SD kartici
- Testni vtič Commander za varnostno vtičnico z dobrim/slabim prikazom
- Priključek za čitalnik črtne kode za identifikacijo merilne točke
- Spletni monitor napetosti za spremljanje preskusnih povezav
- Brezplačne posodobitve vdelane programske opreme
- močan 4400 mAh litij-ionski akumulator
- Funkcija polnjenja baterije vgrajena v napravo
- Programska oprema za protokol BENNING PC-Win IT 130-200
- Ustvarjanje in prenos obsežnih sistemskih struktur v BENNING IT 200 za učinkovito začetno in ponovno testiranje
- Prenos in beleženje meritev za električne sisteme in e-polnilnice (stenske omarice)
- podpira uvoz podatkov in obstoječi nabor funkcij BENNING IT 130
- Funkcija izvoza testnih podatkov
- Možna več montaž brez dodatnih stroškov
- brezplačne posodobitve programske opreme
- napetost dotika
- TRUE RMS napetost
- PE odpornost pod omrežno napetostjo (3-žična metoda)
- Preizkušanje RCD standardnih in z zakasnitvijo (S) (tip AC, A, F, B, B+, EV RCD/ EV RCM (RDC-DD), MI RCD in PRCD), AUTO test, čas izklopa, izklopni tok (rampa)
Obseg dostave
- Nosilno torbo
- Programska oprema prek povezave za prenos
- Vmesniški USB-kabel.
- Testni vtič Commander
- univerzalni 3-žilni merilni kabel (L = 1,5 m)
- 3 x testne sonde/krokodil sponke
- 8GB SD kartica
- baterija za ponovno polnjenje 4400 mAh
- Polnilnik
- Hitri uporabniški priročnik
- potrdilo o kalibraciji
Namigi

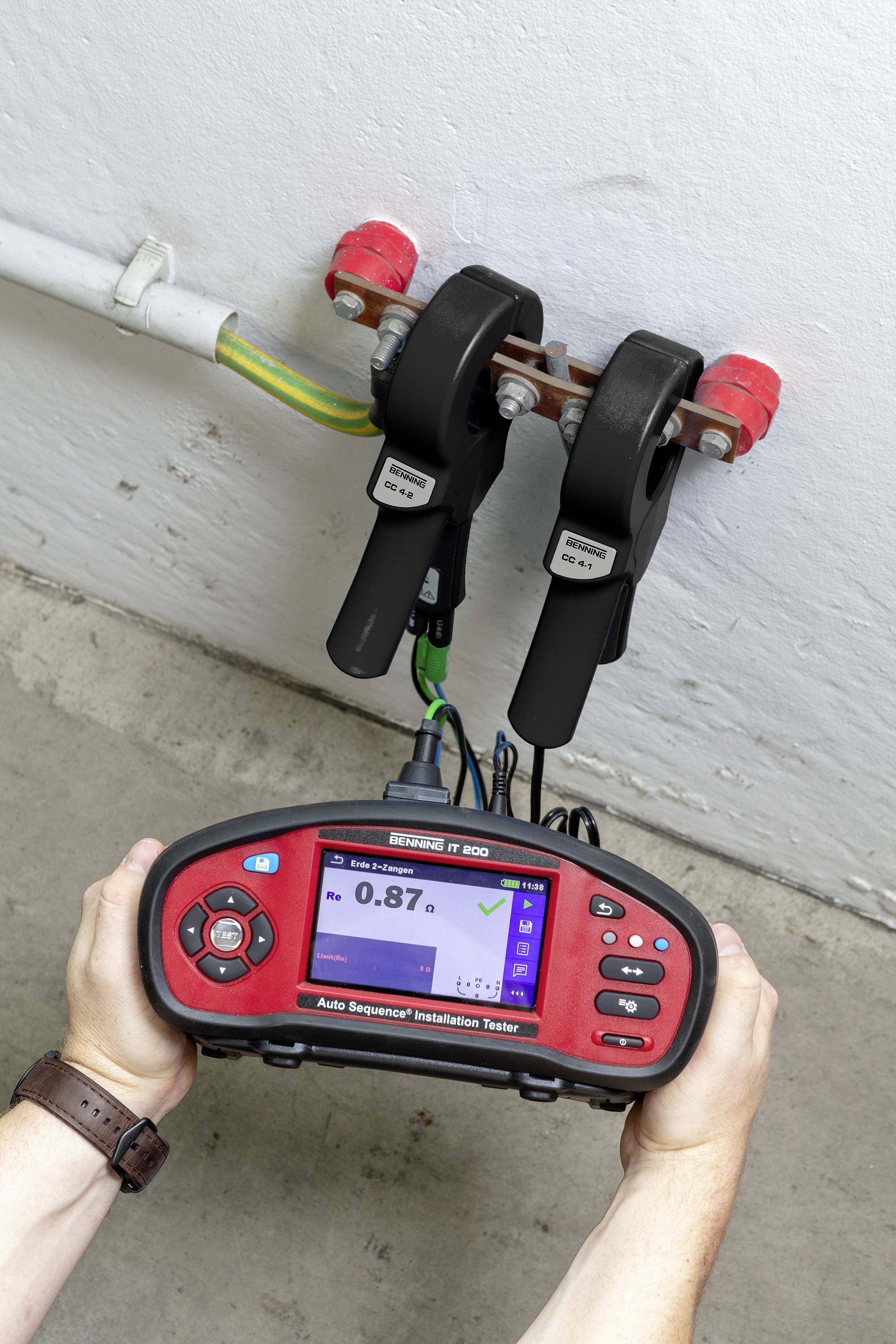

Priporočamo testni adapter BENNING EV 3-2 za testiranje stenskih doz, adapter za tokovne klešče BENNING CC 4-1/ BENNING CC 4-2 za merjenje upora ozemljitvene zanke brez palic in druge dodatne dodatke.
Sistemske zahteve
- okna 10
