BERNSTEIN Tools for Electronics ESD primež 9-240-ESD Vpenjalna širina (maks.): 270 mm
Ean:
Koda proizvajalca:
Št. izdelka:
1 kos - zaloga Nemčija
Število
Skupaj (259,00 € / Kos)
259,00 €
z DDV
Na voljo samo 1 kos - zaloga Nemčija
Poudarki in podrobnosti

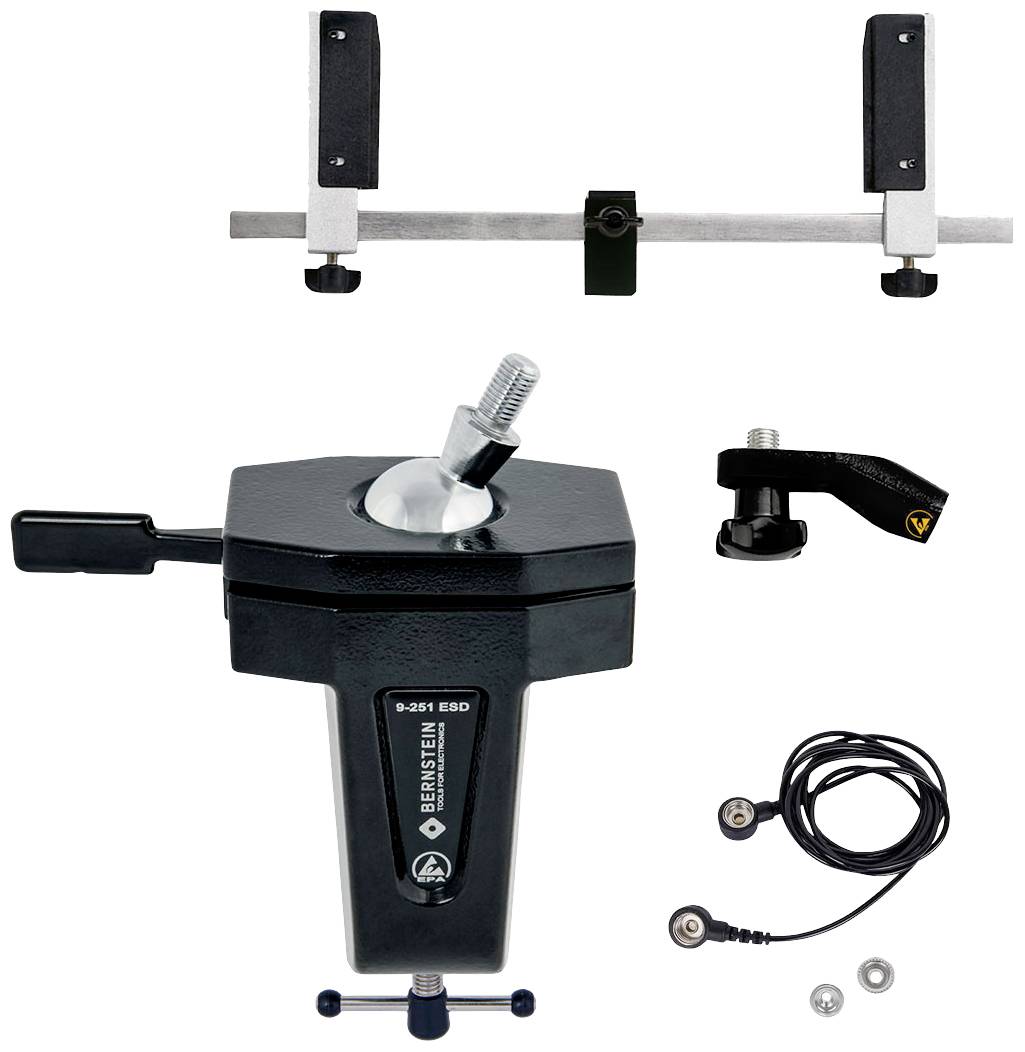

BERNSTEIN Tools for Electronics primež Vpenjalna širina (maks.): 270 mm
- Natančen kroglični zglob, vrtljiv za 360°, brezstopenjsko nastavljivo hitro vpenjanje, kakovosten izdelek Made in Germany
- Stabilen montažni okvir z nastavljivimi in vrtljivimi držali
- Z vzmetenjem za občutljive deske, kotni adapter za večji naklon

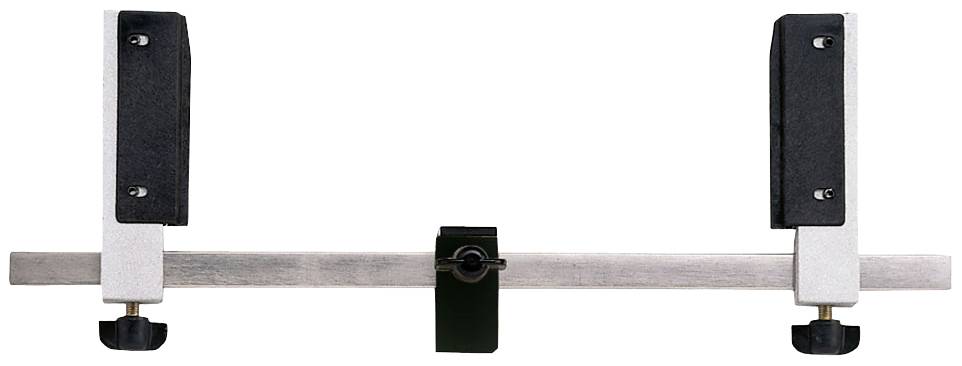

- Nosilec plošče nastavljiv od 25 mm do 270 mm
- Za vpenjanje, za delovne mize z največjo debelino mizne plošče 80 mm
- Kot nagiba +/- 45°

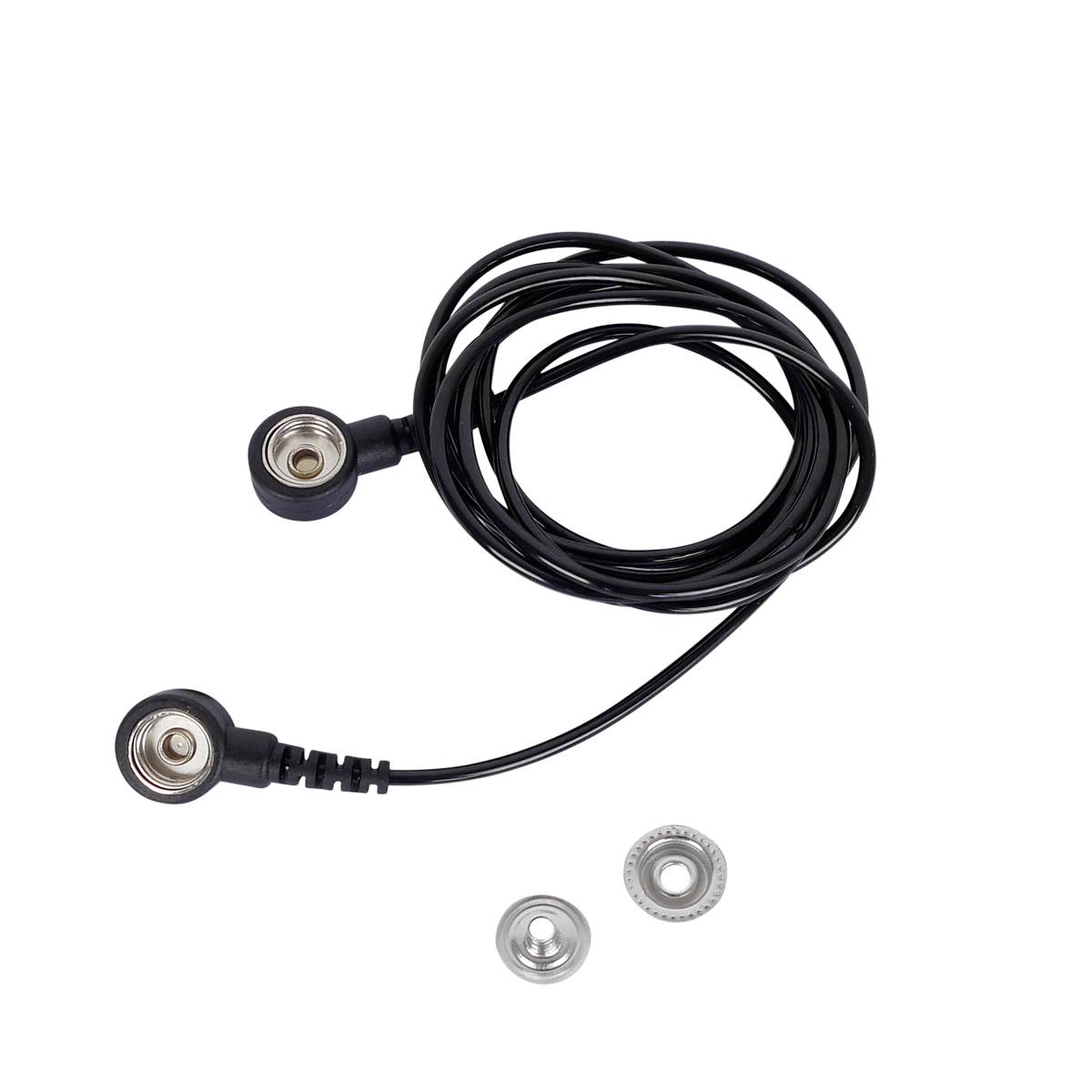

- Vključno z ozemljitvenim kablom ESD 1 MOhm, dolžine 1,8 m za povezavo z EBP / ozemljitveno točko
- Materiali jeklo, plastika, liti aluminij s črnim ESD praškastim premazom, prevodno 10^7 do 10^8 ohmov
Tehnične specifikacije
- Vrsta izdelka
primež
- Značilnosti
s krogličnim zglobom
- Vpenjalna širina (maks.)
270 mm
- Vpenjalna širina (namizna prižema)
80 mm
- Material
jeklo
- Področje uporabe
ESD
Dokumenti in prenosi
Navodila za uporabo in varnost
Navodila za uporabo in varnost 3251121 BERNSTEIN Tools for Electronics ESD primež 9-240-ESD Vpenjalna širina (maks.): 270 mm
Opis
S SPANNFIX VARIO je mogoče vpeti tiskana vezja/vezja do dolžine 270 mm. Zahvaljujoč brezstopenjsko nastavljivi žogi lahko desko varno namestite in držite v vseh smereh. Hitro obračanje PCB/plošč je možno zahvaljujoč adapterju. Zelo koristen kot tretja roka pri spajkanju ali sestavljanju, uporabna vpenjalna in držalna naprava z mehanizmom za hitro sprostitev.
Besedilo je strojno prevedeno.
Besedilo je strojno prevedeno.
Izvedba

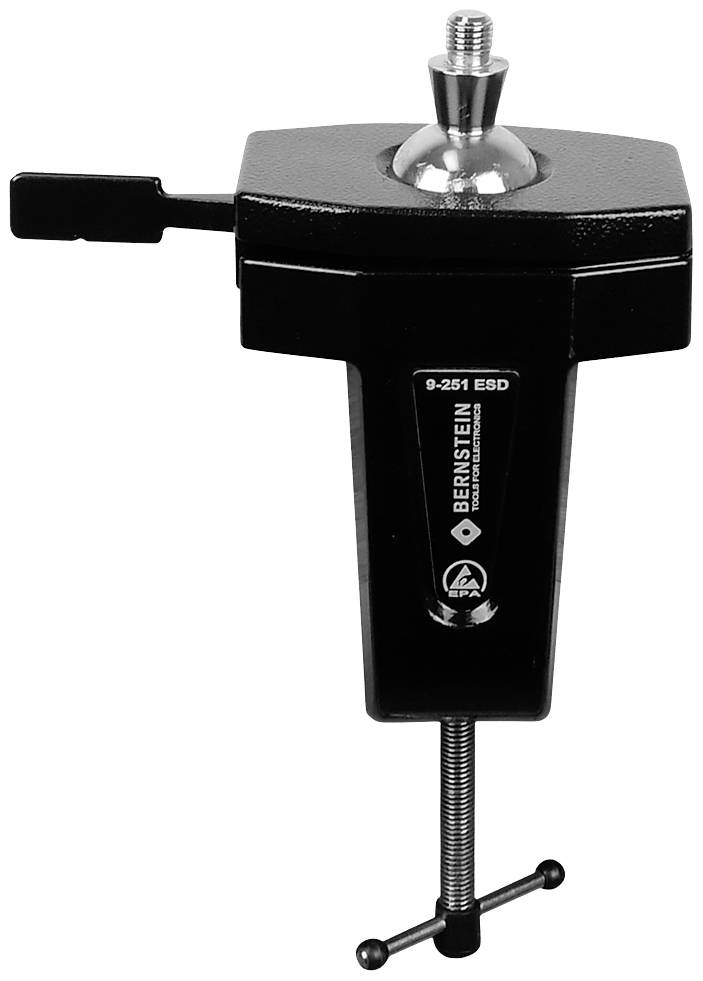

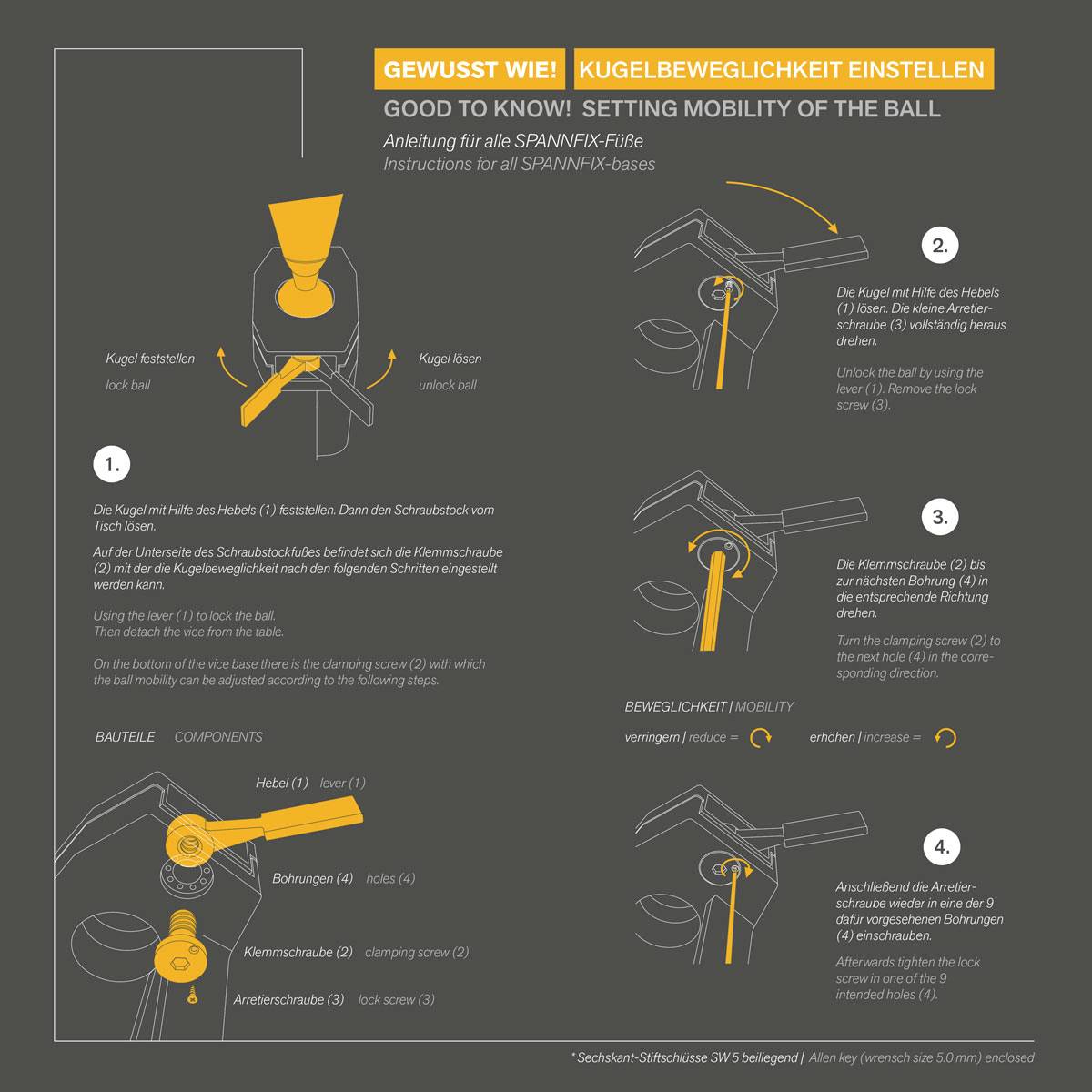

- Nosilec krogličnega zgloba BERNSTEIN ima brezstopenjsko nastavljivo kroglo, ki jo je mogoče vrteti za 360° in nagniti +/- 45°, z zunanjim navojem za vse vrste naprav in instrumentov. Zato jih je mogoče nagniti v katero koli smer, kar omogoča hitro, individualno in mobilno poravnavo v katerem koli položaju. S preprostim premikom vzvoda se kroglična glava sprosti v stožčastem ležišču, posamično poravna in vpne. Brez kakršnega koli zaklepanja nudi kroglična sponka izjemno močan oprijem. Gibanje žoge je mogoče prilagoditi od ohlapnega do zelo tesnega z nastavitvenim vijakom na spodnjem sedežu žoge. Naša ekipa za razvoj izdelkov nenehno dela na optimizaciji in nadaljnjem razvoju naših izdelkov. Če imate kakršna koli vprašanja, izboljšave ali predloge, se veselimo vašega odgovora.
Namigi

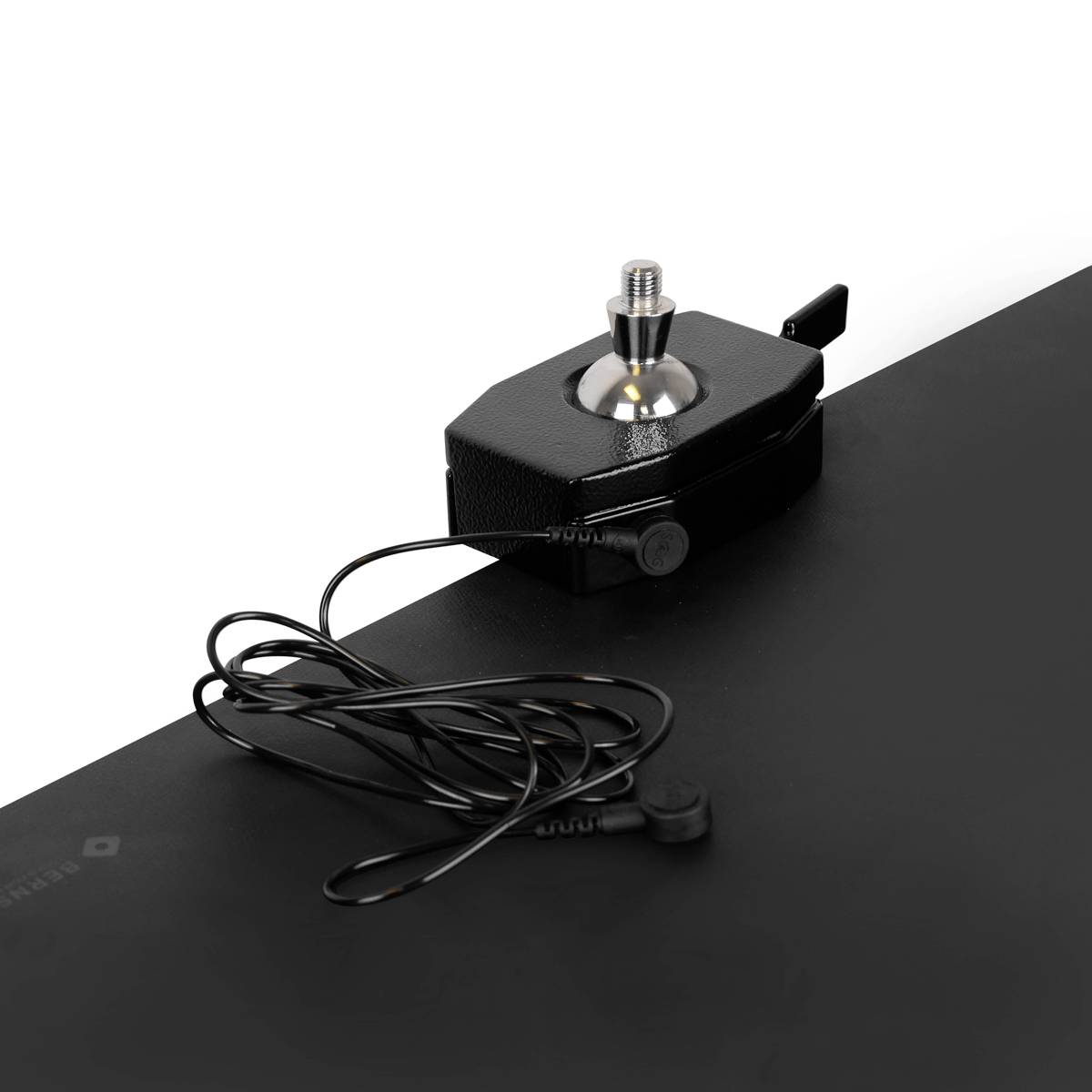

Priključni navoj M12 x 1,5 mm (posebni navoj) povprašajte neposredno o ustreznih adapterjih Največji navor: krogla Ø 40 mm približno 24 Nm, krogla Ø 60 mm približno 100 Nm Ø 40 mm približno 45 kg (441N), krogla Ø 60 mm približno 140 kg (1372N). Razmaščevanje krogle poveča vpenjalno silo. Vpenjalna noga: debelina plošče mize največ 80 mm Noga za privijanje: 4 x 9 mm skozi luknje Magnetna noga: držalna sila 32 kg vodoravno, 15 kg navpično (magnet brez pokrova) Različice ESD: vrednost puščanja 10^7 in 10^8 ohm EPA primeren. Za delo v elektrostatično zaščitenih območjih (ESD delovno mesto/ESD zaščitno območje). Nožne dele lahko povežete s točko tal z 10 mm potisnim gumbom. Deli iz litega aluminija, prašno lakirani Jekleni deli, kromirani, odporni proti rji Upoštevajte, da ko gre za dele, pomembne za varnost, ne moremo zagotoviti varnosti držalnih sil, ne da bi poznali vašo specifično uporabo. Žoga se lahko v različnih fizičnih pogojih obnaša drugače kot v našem testnem laboratoriju v optimalnem testnem okolju.
